Tôi đã mua một số ESP32 để sử dụng làm proxy bluetooth trong Home Assistant và cần một vỏ cho chúng.
Những cái tôi tìm thấy trực tuyến không thực sự là những gì tôi đang tìm kiếm hoặc không phù hợp với phiên bản bo mạch mà tôi đã có.
Vì vậy, tôi đã thiết kế một cái vỏ cho riêng mình. Nó vừa khít (khoảng 0.2mm khoảng cách giữa đáy và đỉnh).

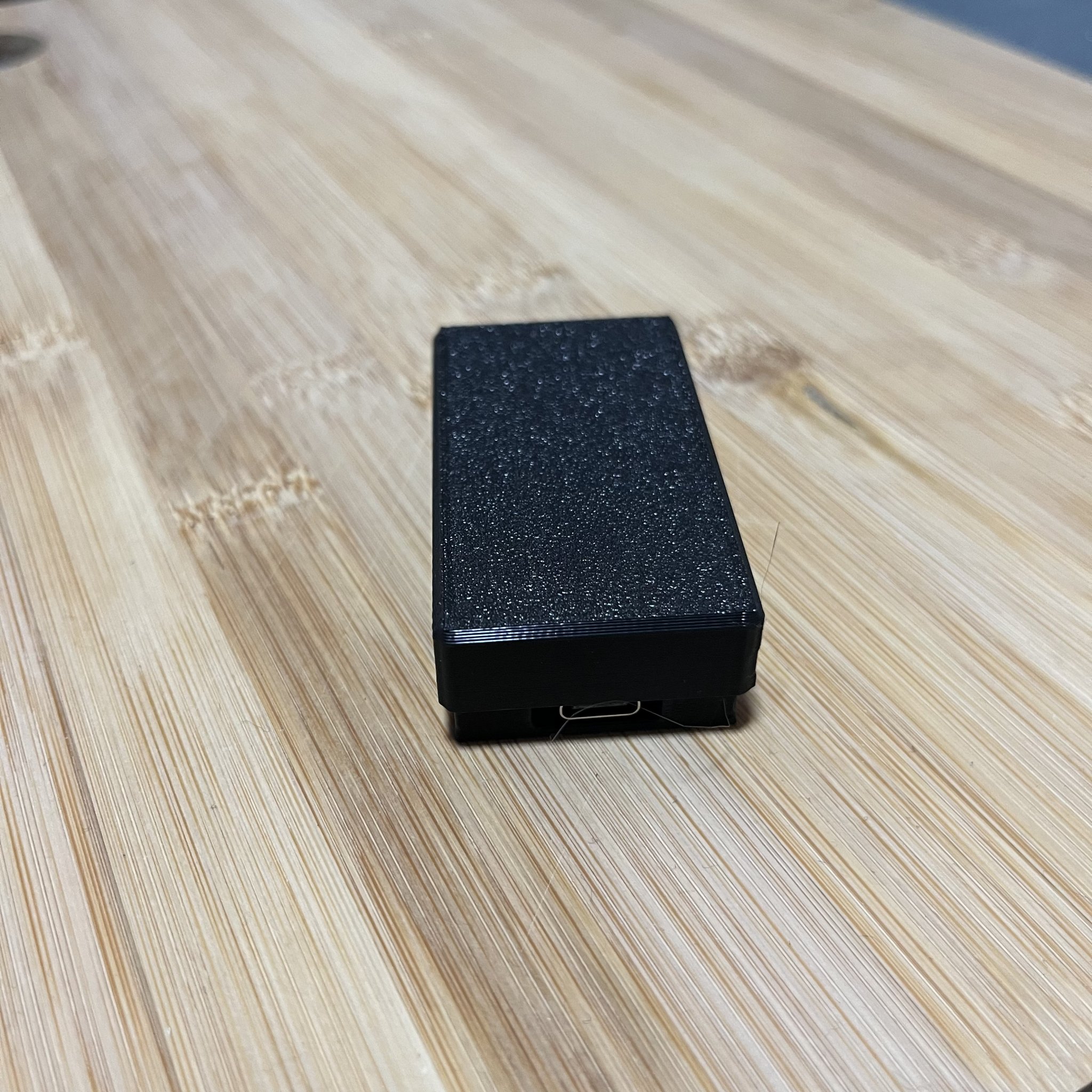

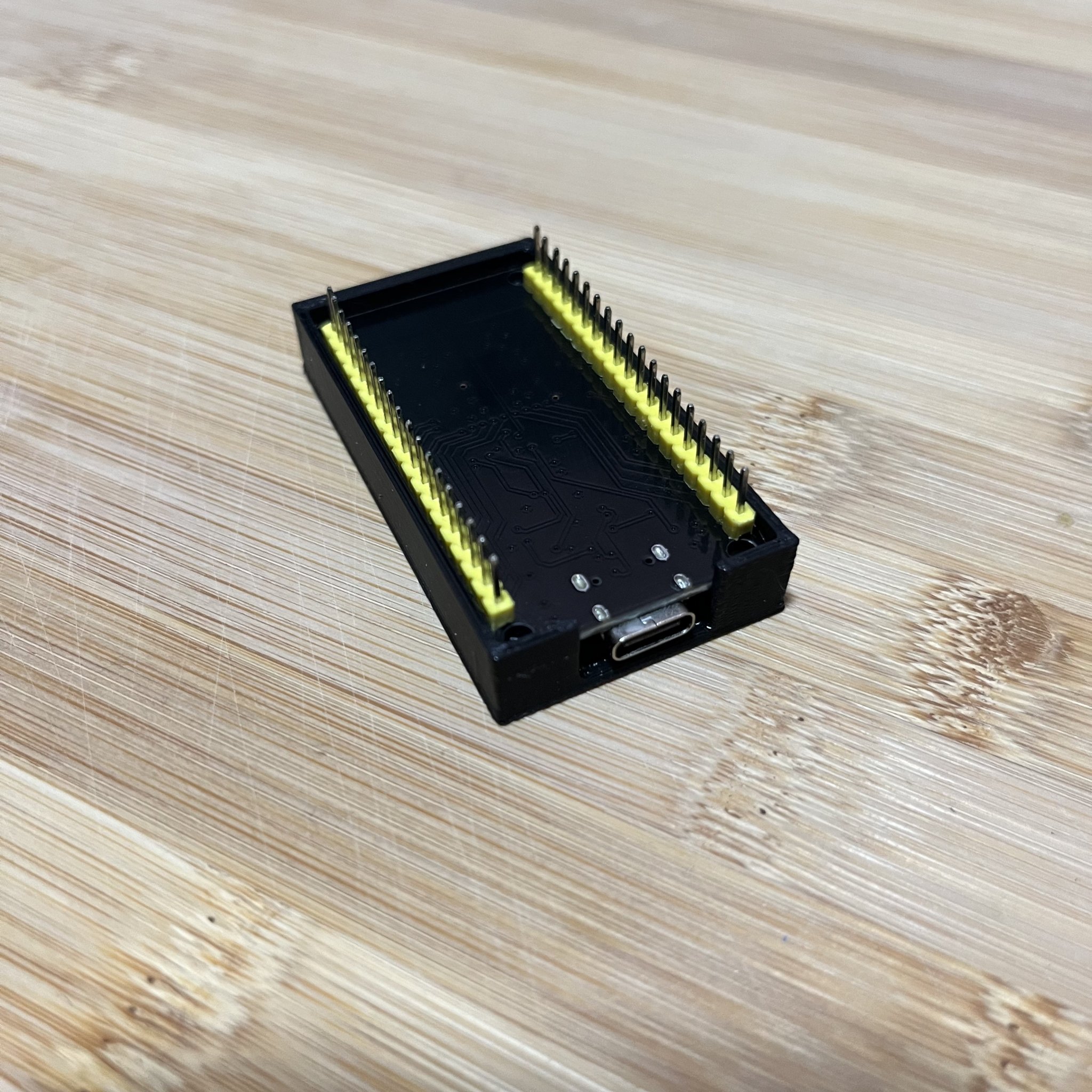

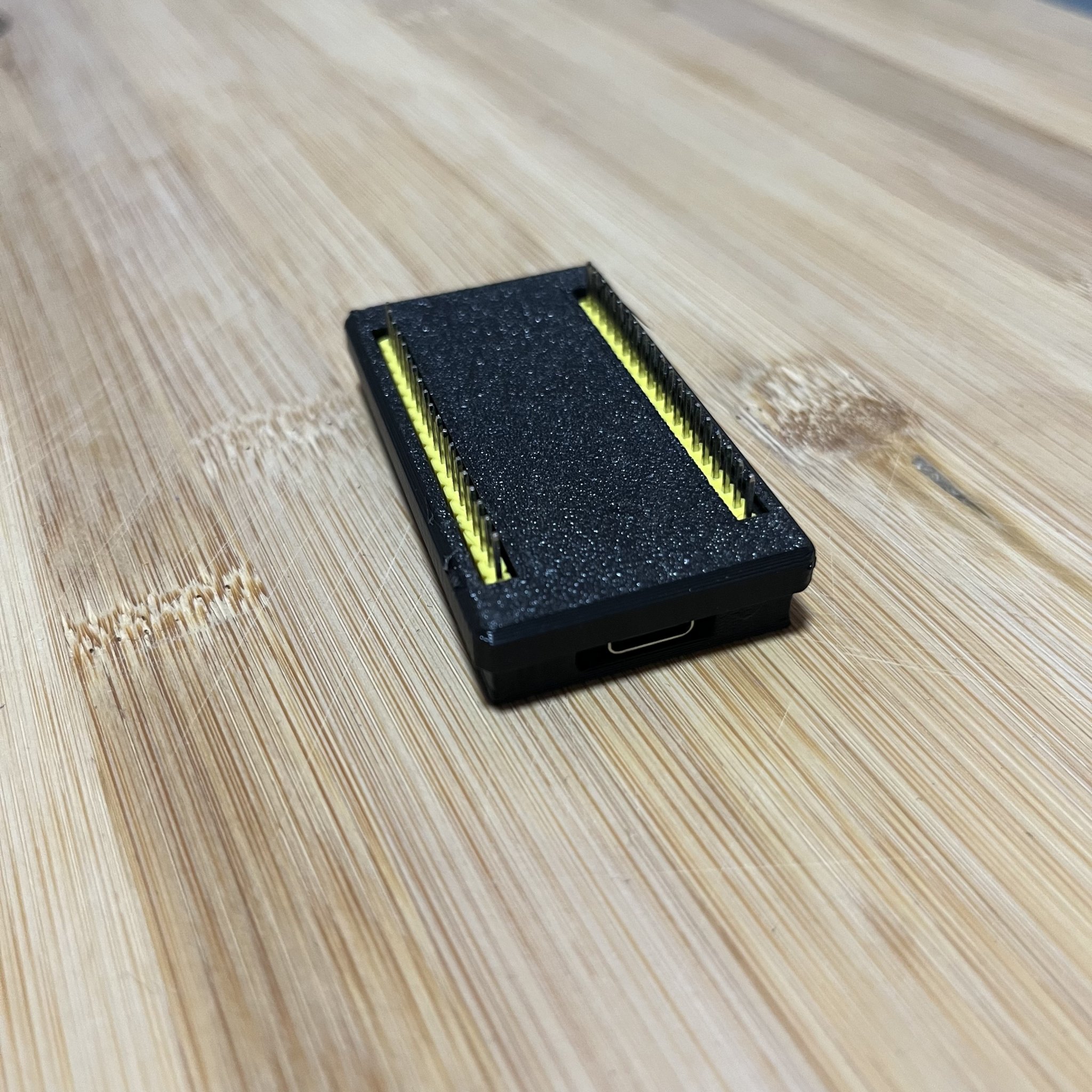

Tôi đã làm hai phần trên, một phần có thể truy cập vào các chân trên bo mạch và một phần hoàn toàn kín.

Tôi cũng đã tính đến nút khởi động và nút reset ở phần đáy, trong trường hợp bạn cần nhấn chúng bằng một chiếc kẹp giấy hoặc một vật nhọn khác.

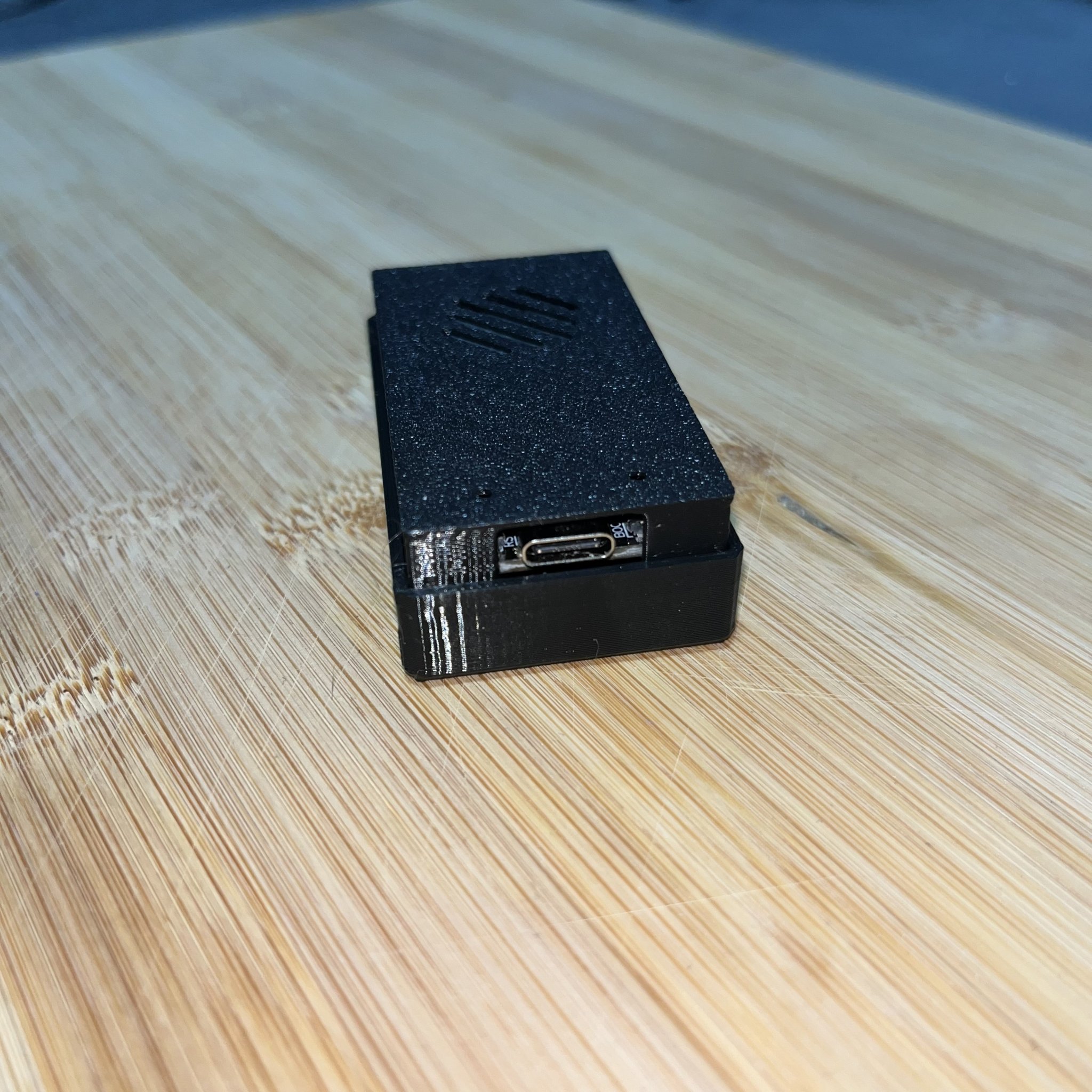

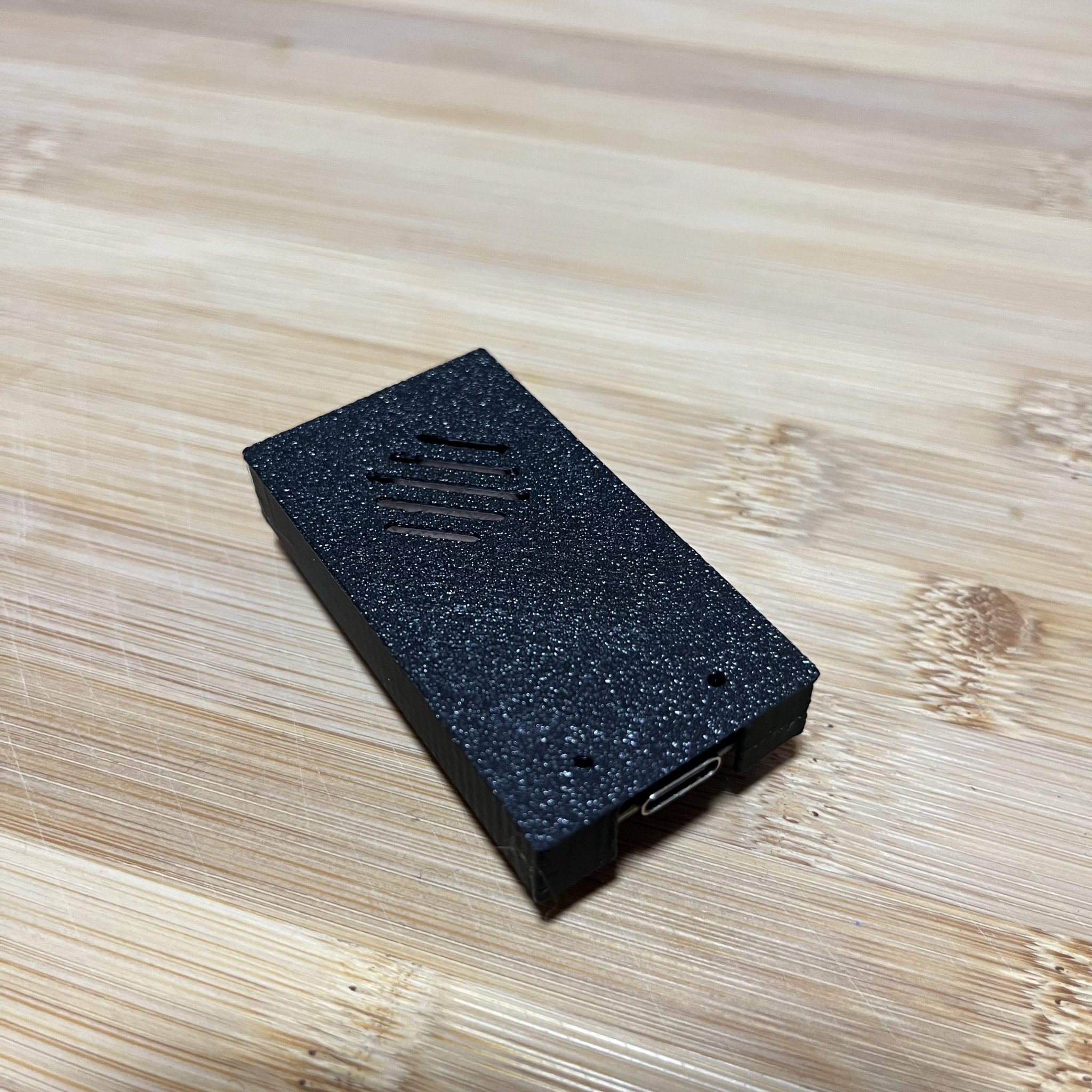

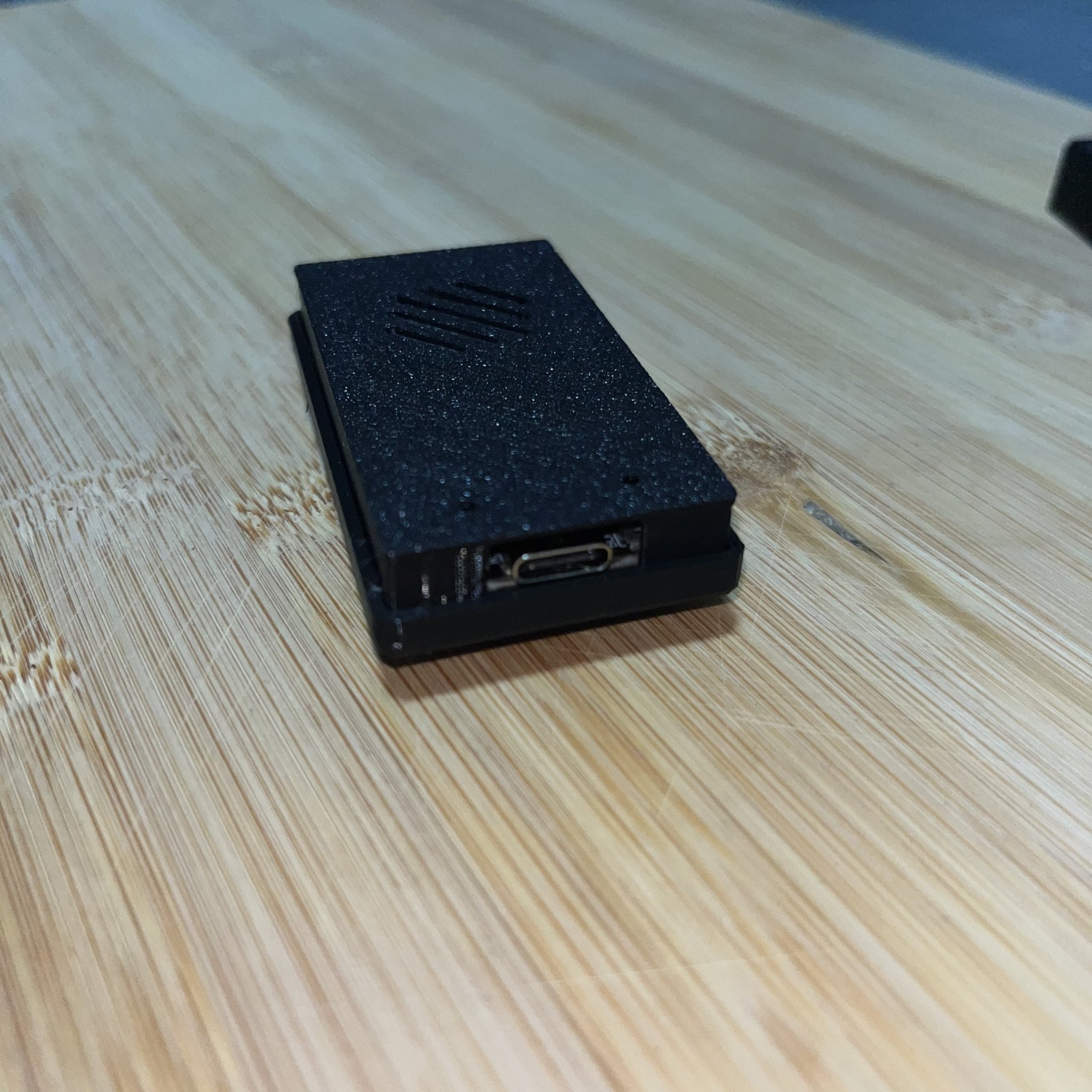

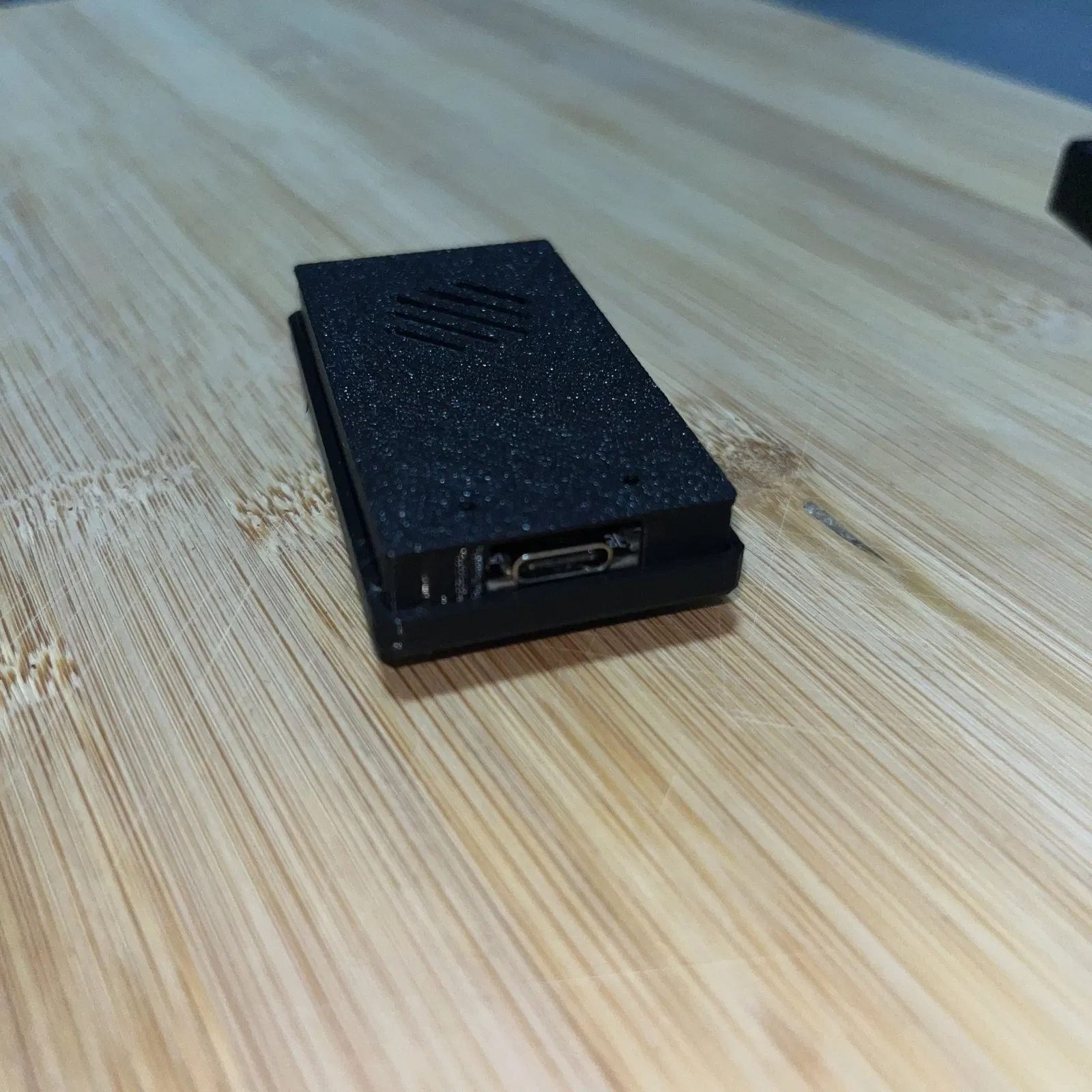

Cổng USB-C hoàn toàn có thể truy cập (như bạn có thể thấy trong hai bức ảnh cuối).

In ấn

Tôi đã in cái vỏ bằng PLA với chiều cao lớp 0.24mm, 20% độ đặc và 3 vòng ngoài.
Phần đáy và phần trên hoàn toàn kín cần khoảng 12,5g vật liệu in và mất khoảng 39 phút để in trên máy Ender 3 của tôi.

ESP32 mà tôi đã sử dụng (Amazon.de, không phải liên kết liên kết)
