Hộp đố Lament Configuration theo chủ đề Hellraiser

Cập nhật: Đã có một vài phiên bản kể từ phiên bản này với sự tập trung nhiều hơn vào khả năng in ấn: - Khối Ghép Hình Giải Cấu (nhiều tùy chọn)

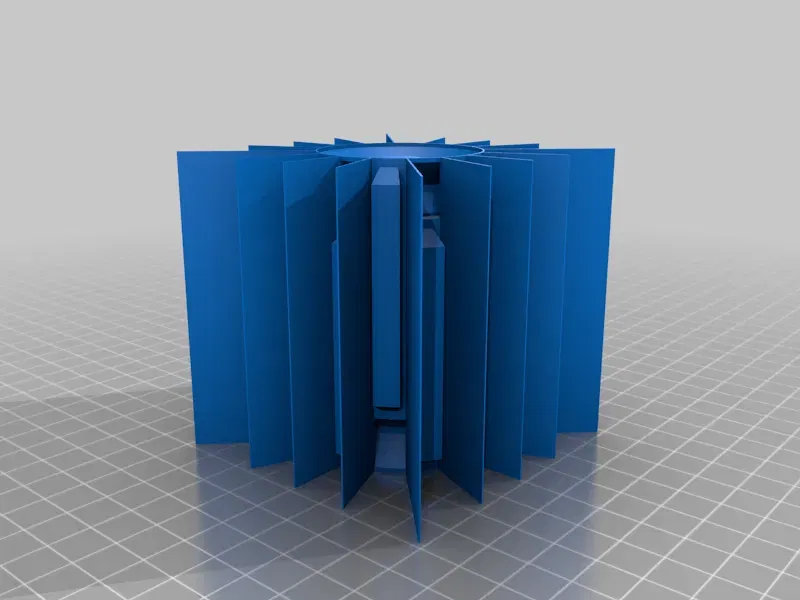

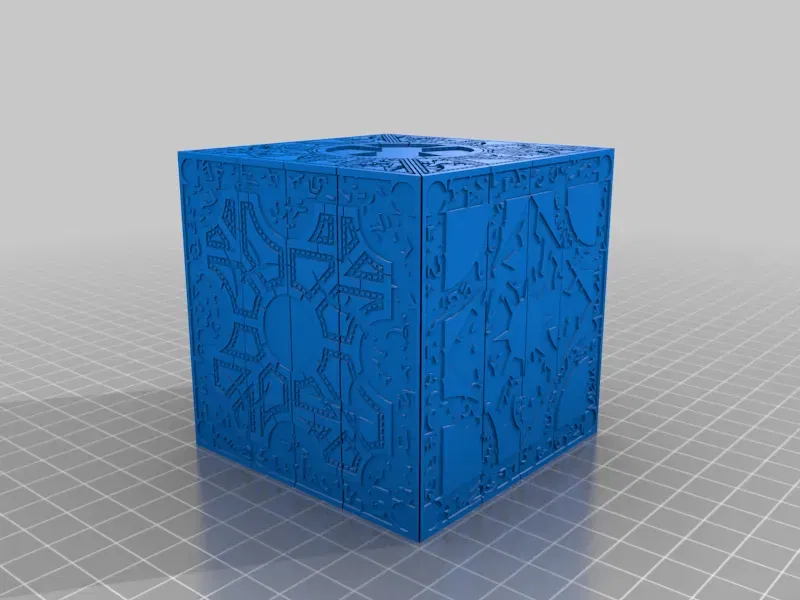

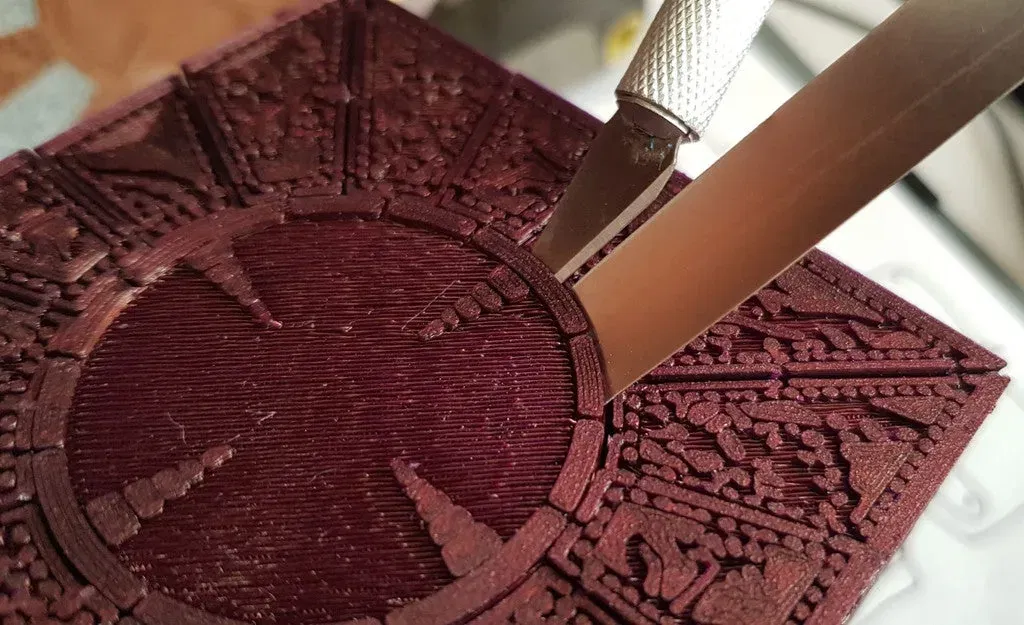

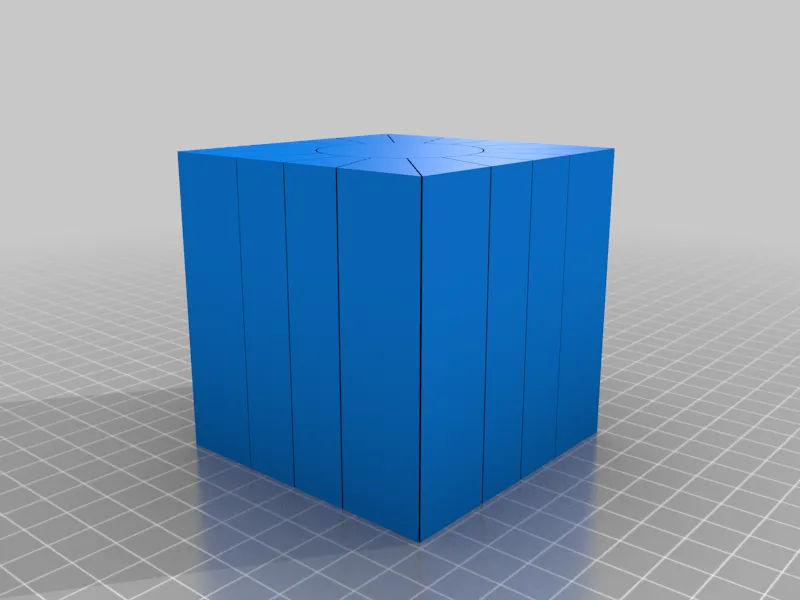

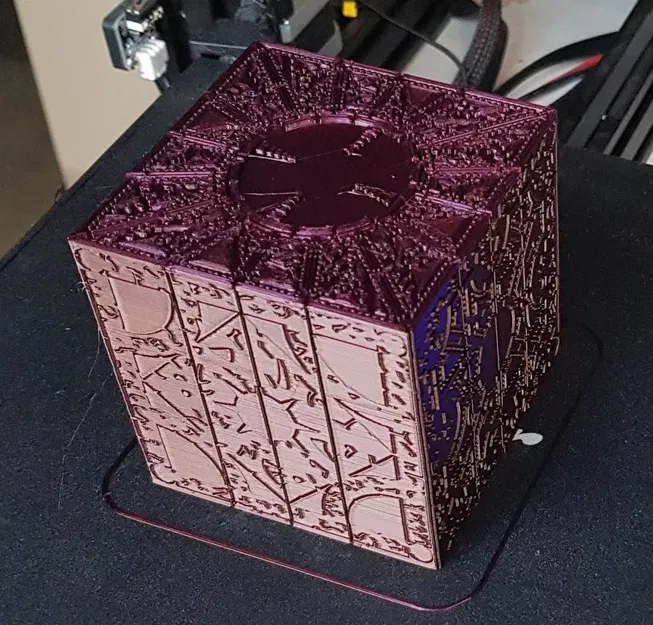

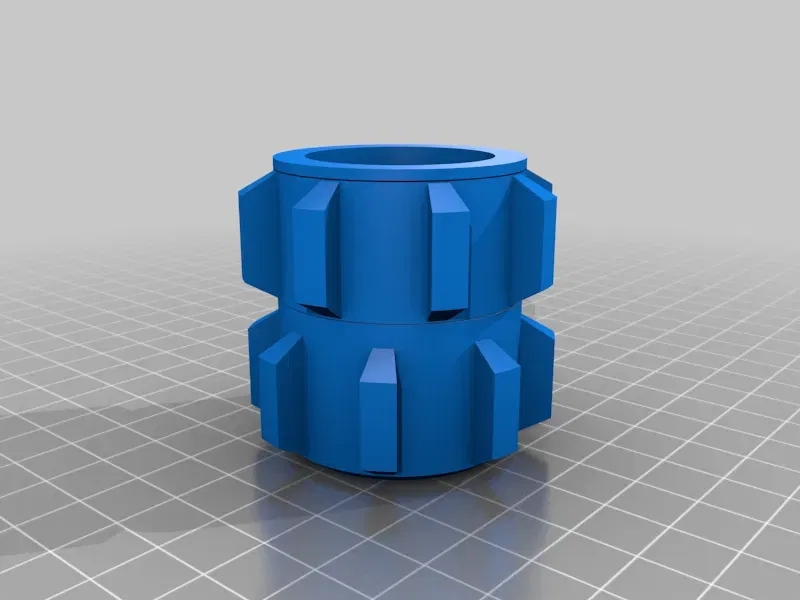

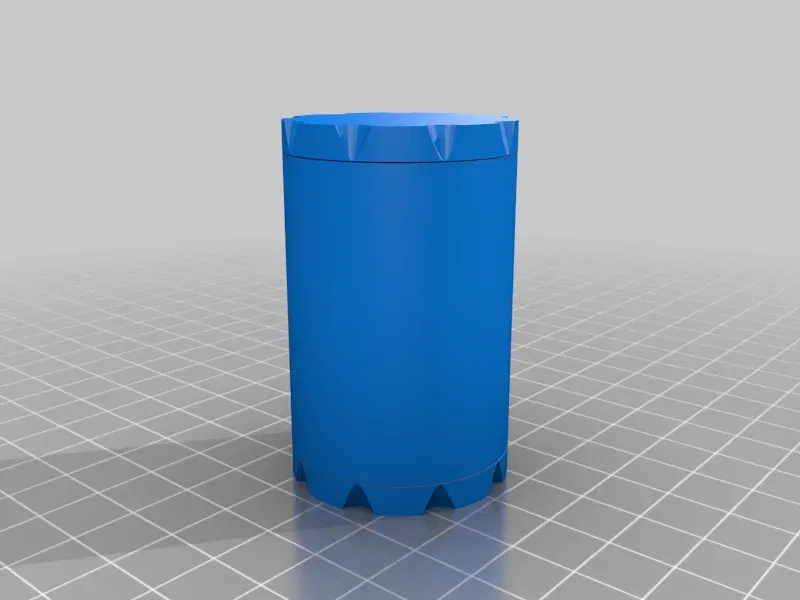

• Hộp Ghép Hình Lament Configuration (đơn giản hóa) Hộp ghép hình theo chủ đề Hellraiser này, Lament Configuration hay hộp Lemarchand là phiên bản mới nhất trong một loạt các nỗ lực trước đây. Những gì bắt đầu như một ứng dụng giả tạo của thiết kế hộp số đã phát triển thành một câu đố riêng với cơ chế khóa nội bộ hoàn toàn mới. Được chụp bằng Prusament "Mystic Brown" PLA. In tại chỗ, hoàn toàn lắp ráp - tối ưu cho chiều cao lớp 0.2mm. Tôi chỉ mới in một cái cho đến nay, vì vậy vẫn đang tinh chỉnh kỹ thuật xử lý hậu kỳ - tôi có thể làm một video về nó sau. Tùy chọn thêm hỗ trợ (nó nên cầu nối) với góc quáhang cao và giao diện hỗ trợ 100% cho một đĩa rắn dưới núm. Bắt đầu bằng cách chạy một lưỡi dao hoặc cạnh sắc qua các đường nối bên ngoài, sau đó đẩy các ngón tay ra từ giữa bằng tay, làm việc xung quanh từ từ. Tiếng crack, crack, crack là âm thanh của các lớp tách ra và các bộ phận chuyển động được giải phóng. Hãy từ từ và hộp sẽ trượt mở. Cuối cùng, giải phóng các núm, tôi đã sử dụng một con dao hobby để chèn vào vết nứt và sau đó trượt một mảnh vỏ lon Coca vào khoảng trống và làm việc xung quanh. Đừng lo lắng nếu nó hơi chặt và bị kẹt lúc đầu, nó sẽ nhanh chóng tự hoạt động. Ma sát tạo ra nhiệt làm mềm PLA nhanh chóng. Chỉ cần làm việc qua lại. Nước ấm xà phòng có thể giúp. Nhấn gót tay của bạn chắc chắn lên các núm đối diện để thực sự làm việc chúng qua lại cho đến khi chúng di chuyển tự do. Còn về cơ chế khóa, nó in ở vị trí "không khóa". Mà không tiết lộ quá nhiều, để khóa nó, hãy xoay núm trên 180 độ trước khi xoay núm dưới để kích hoạt cơ chế "mê cung". Vào mê cung thì dễ dàng, nhưng thoát ra thì không hề đơn giản. Tôi đã bao gồm các khối âm để thiết kế có thể được áp dụng cho các khối nghệ thuật của bạn (ví dụ: tác phẩm của Crashjensen). Tôi thấy Tinkercad khá giỏi trong các phép toán boolean phức tạp. Nhập khối của bạn, được điều chỉnh kích thước 76.2mm, sau đó nhập khối âm, biến nó thành một "lỗ" và kết hợp hai đối tượng lại với nhau. Cuối cùng, bao gồm lõi (có thể phải dịch lên 38.1mm). Đây là một hình ảnh nổ. 04/03/2021: Cập nhật các núm để giảm góc quá khổ giúp chúng dễ dàng hơn để giải phóng. ### Cài đặt In Thương hiệu máy in: Creality Máy in: Ender 3 Bệ in: Không Hỗ trợ: Không Độ phân giải: 0.2mm Tỷ lệ lấp đầy: 20% Vật liệu: Prusament PLA Mystic Brown Danh mục: Câu đố
