Màn hình 5K DIY với cổng HDMI và DisplayPort

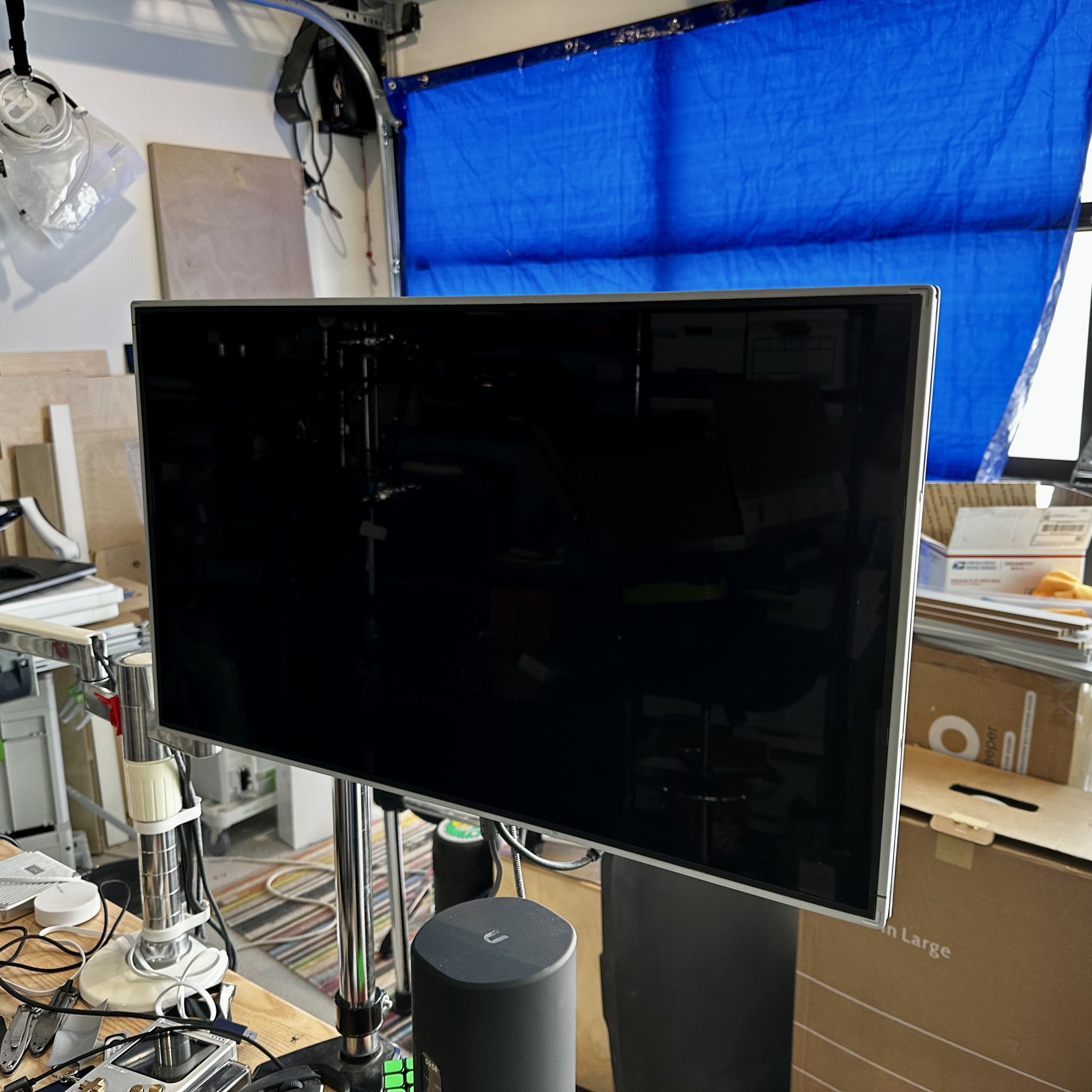

Tôi thực sự muốn một màn hình 5K nhưng không muốn trả tiền cho một màn hình Apple đắt đỏ hoặc màn hình LG Ultrafine. Ngoài chi phí, chúng cũng chỉ có cổng Thunderbolt và tôi muốn có tùy chọn sử dụng cáp HDMI và cáp DisplayPort thông thường. Giải pháp của tôi là đặt hàng chỉ màn hình đi kèm trong iMac 5K và cũng là màn hình giống như màn hình LG Ultrafine. Từ cùng một cửa hàng, tôi đã có thể mua một bảng điều khiển sẽ cung cấp điện cho màn hình và cho tôi các cổng mà tôi đang tìm kiếm. Sự khác biệt giữa gói A và B là B cũng đi kèm với nguồn điện, vì vậy tôi khuyên bạn nên lấy cái đó nếu bạn cũng cần nguồn điện.

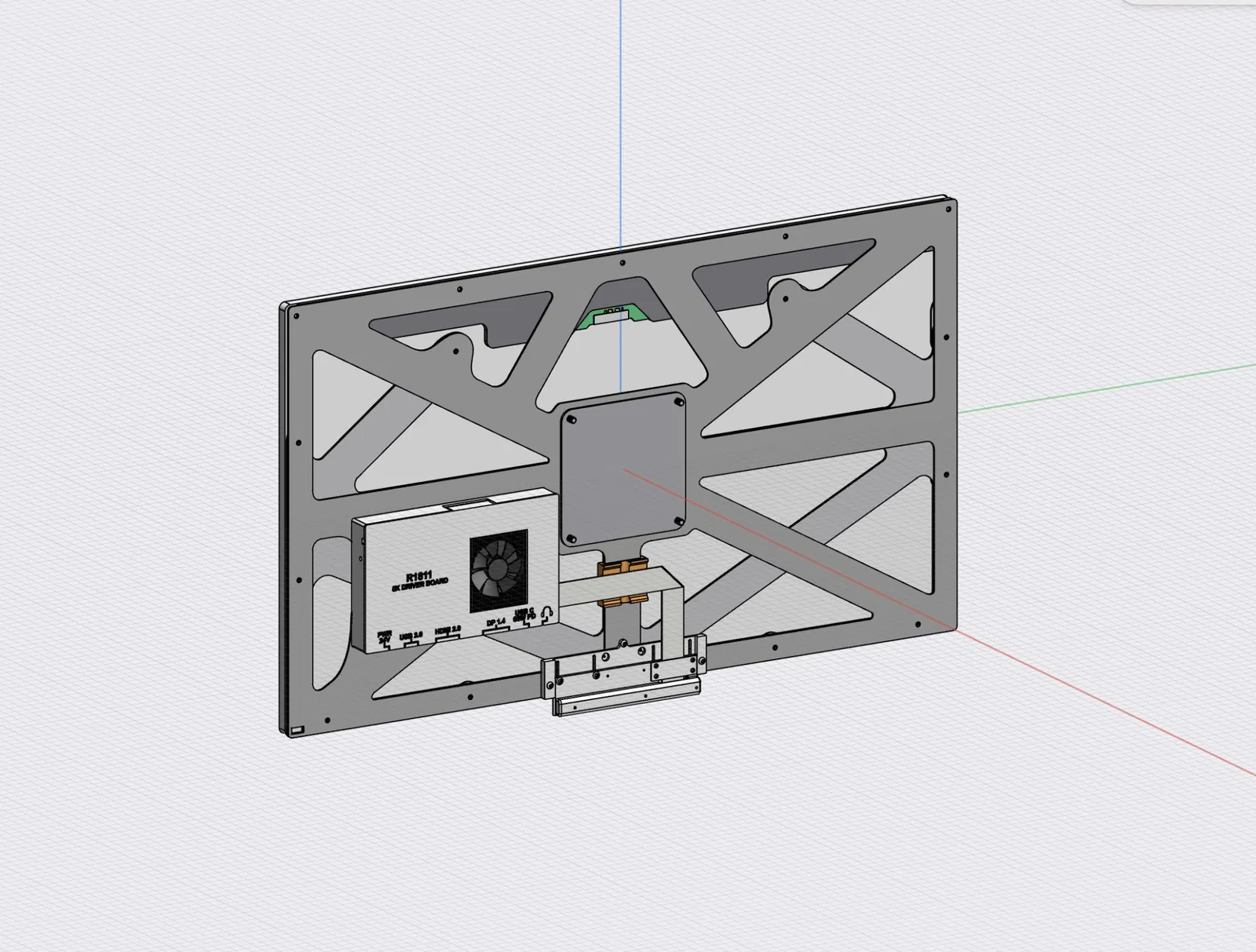

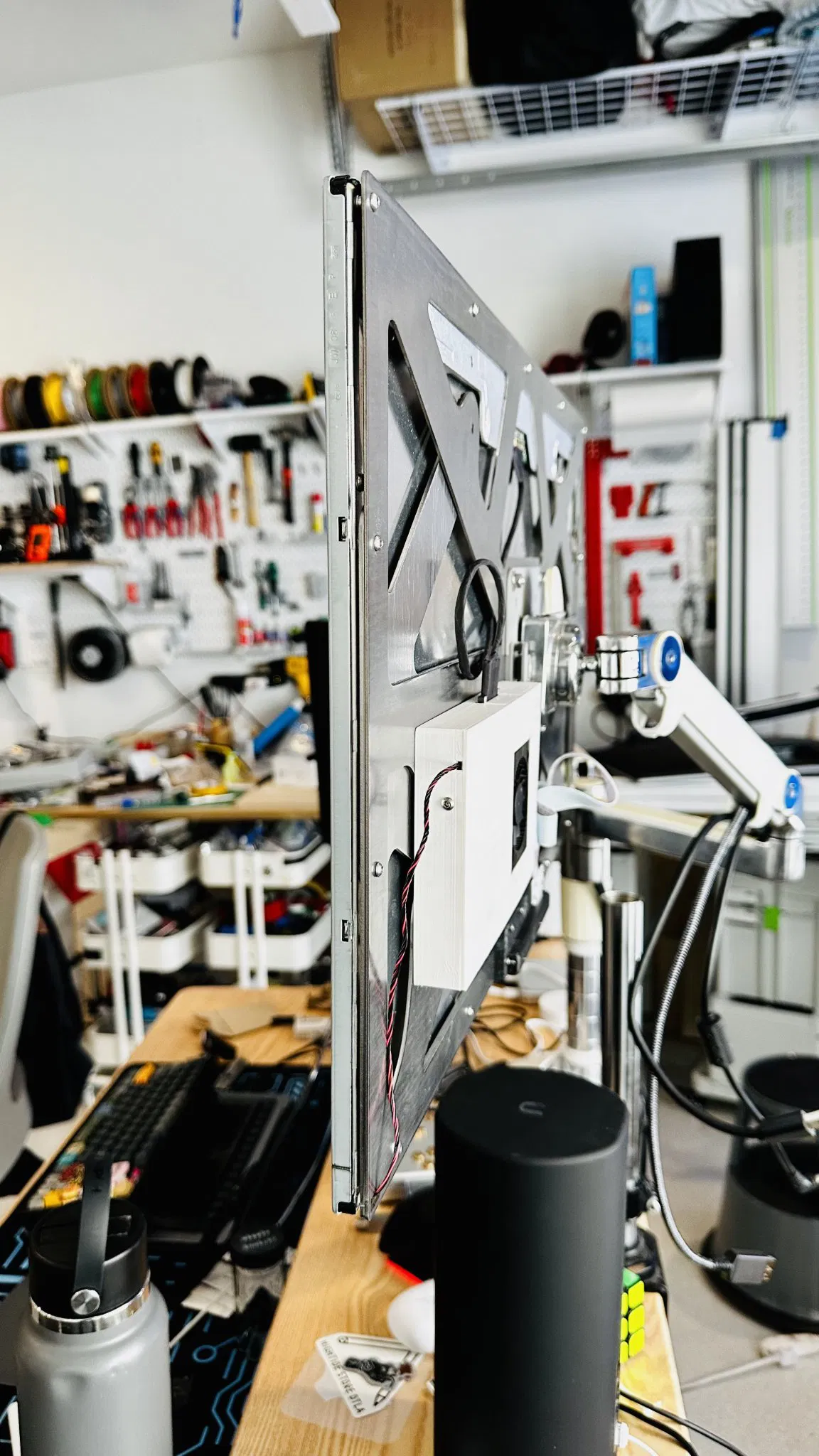

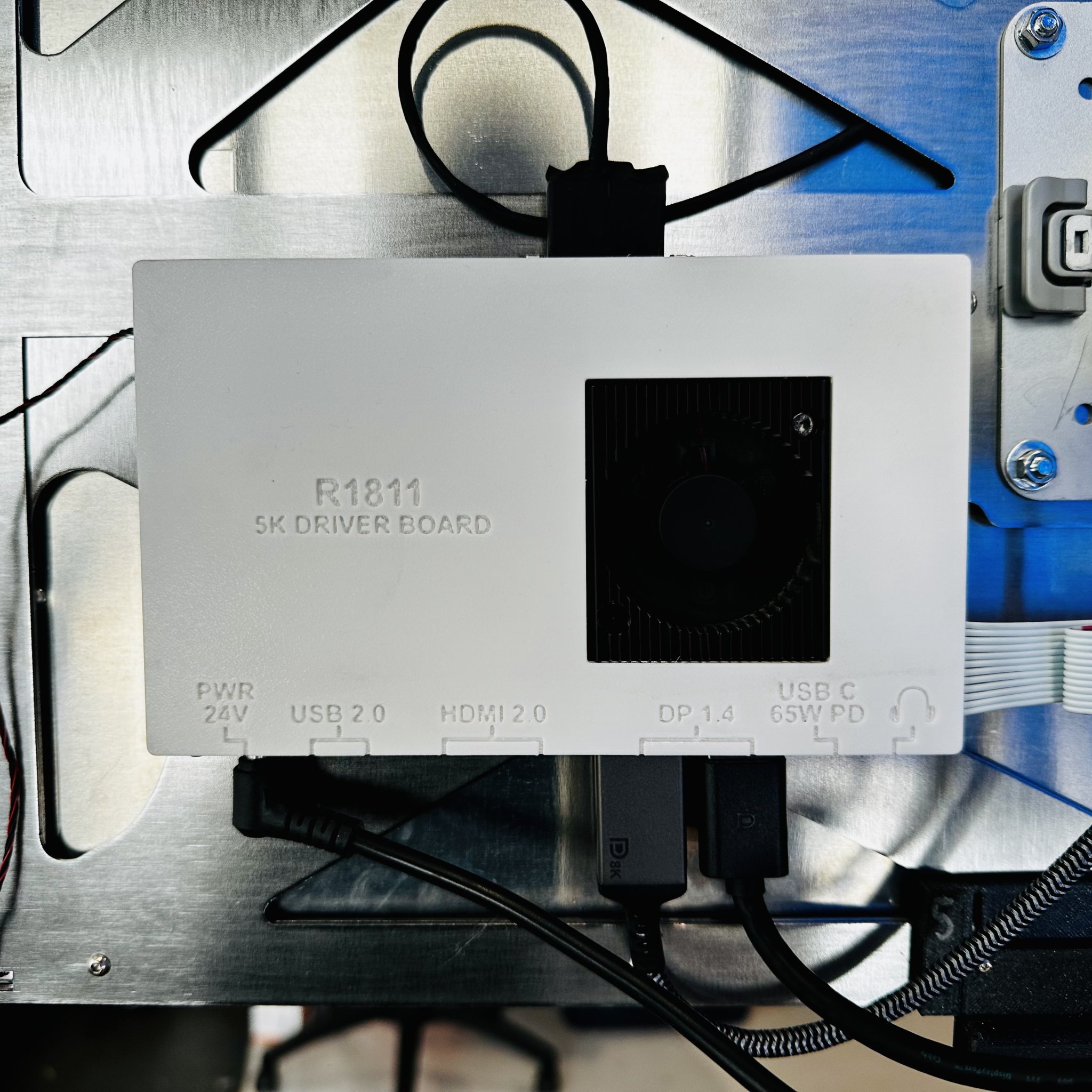

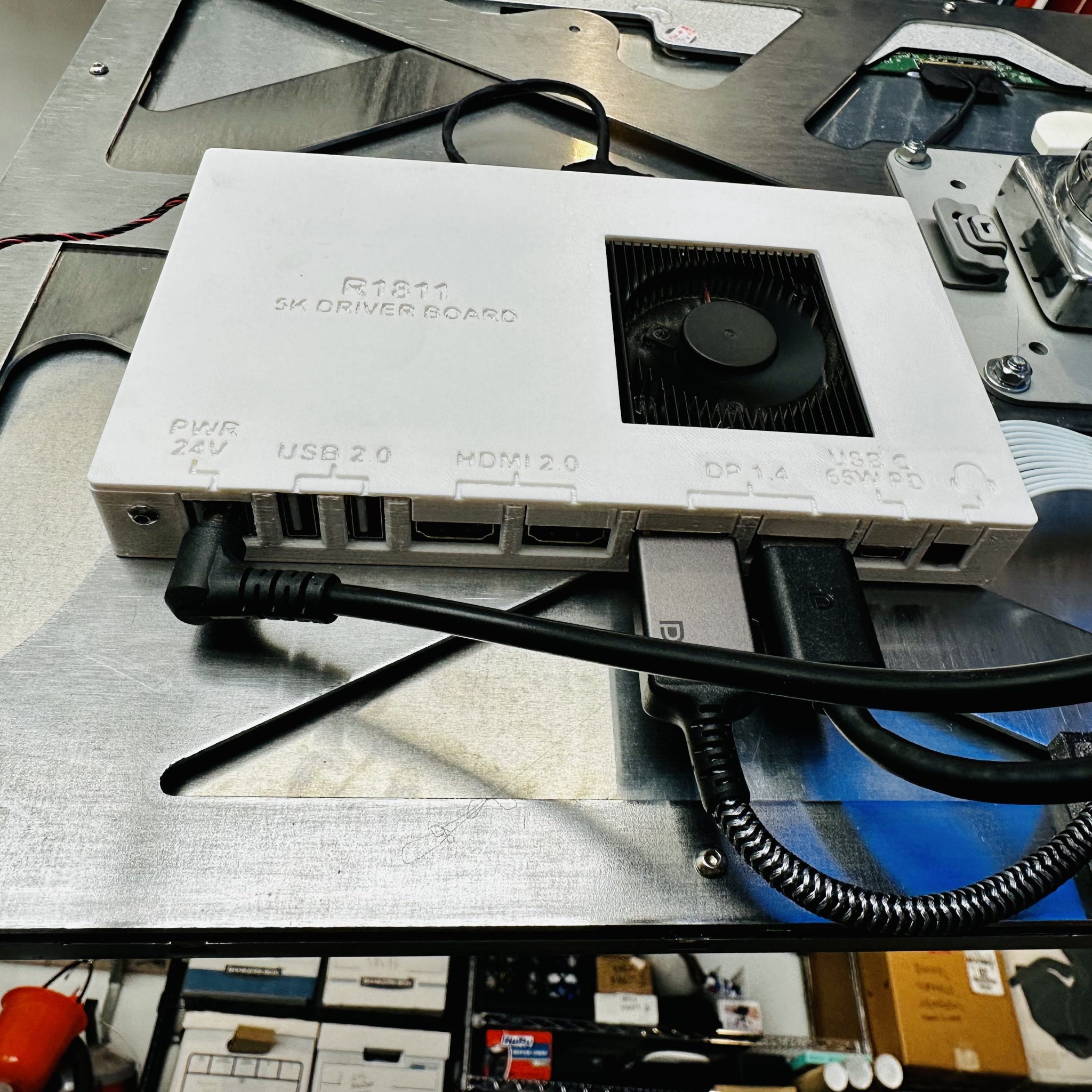

Khi tôi có màn hình và bảng điều khiển, tôi đã có thể gắn chúng tạm thời lên một mảnh ván ép để thử nghiệm nhưng tôi muốn một giải pháp tốt hơn cho một vỏ bọc nên tôi đã làm một cái cho bảng điều khiển bằng máy in 3D của mình và sau đó đặt hàng một tấm thép phẳng từ oshcut. Điều này bình thường sẽ tốn của tôi 86 đô la nhưng tôi đã nhận được một liên kết giới thiệu từ video Hummer EV của JerryRigsEverything mà cho bạn 45 đô la giảm giá cho đơn hàng đầu tiên của bạn (Xem mô tả video của anh ấy để biết mã).

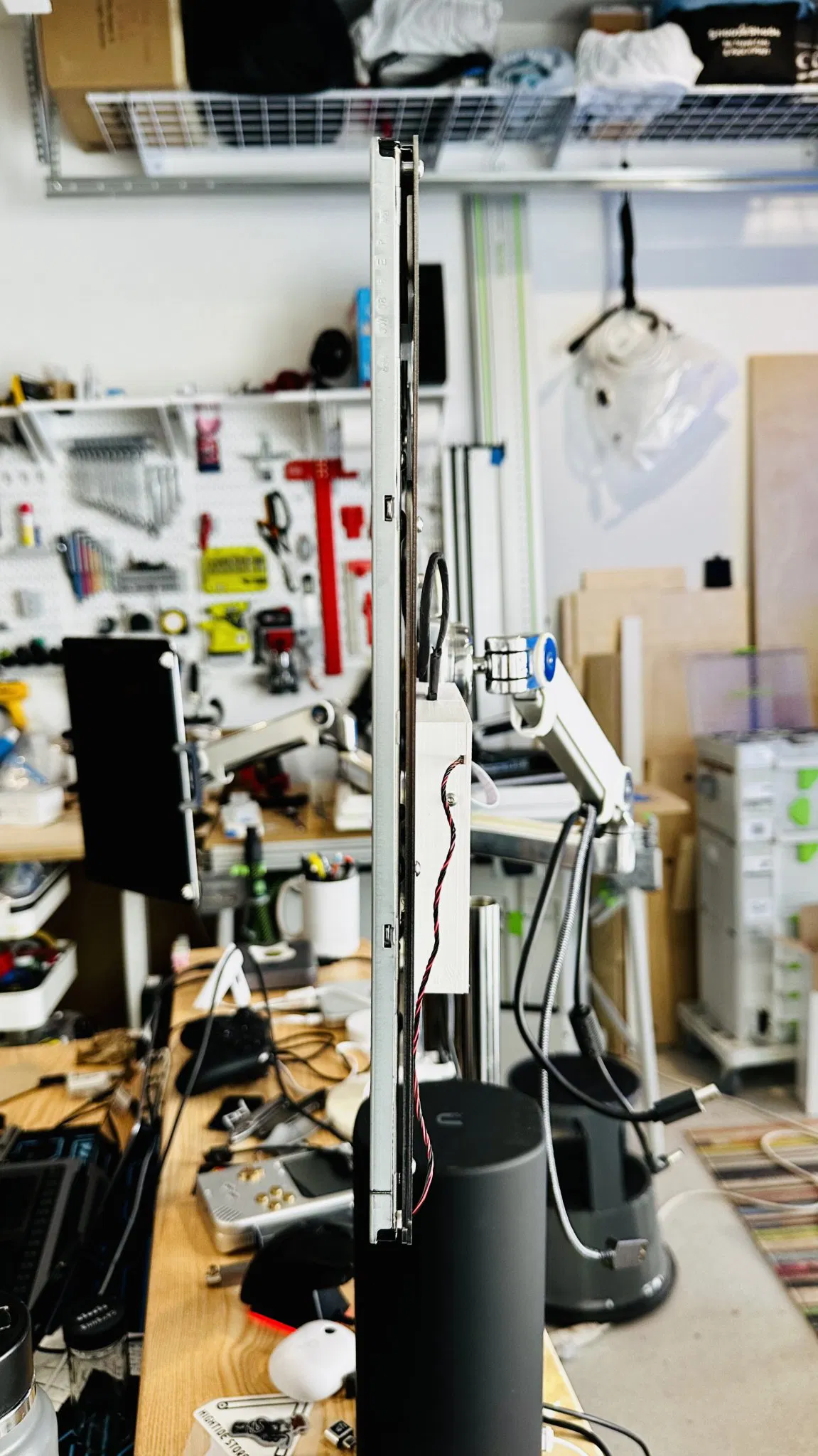

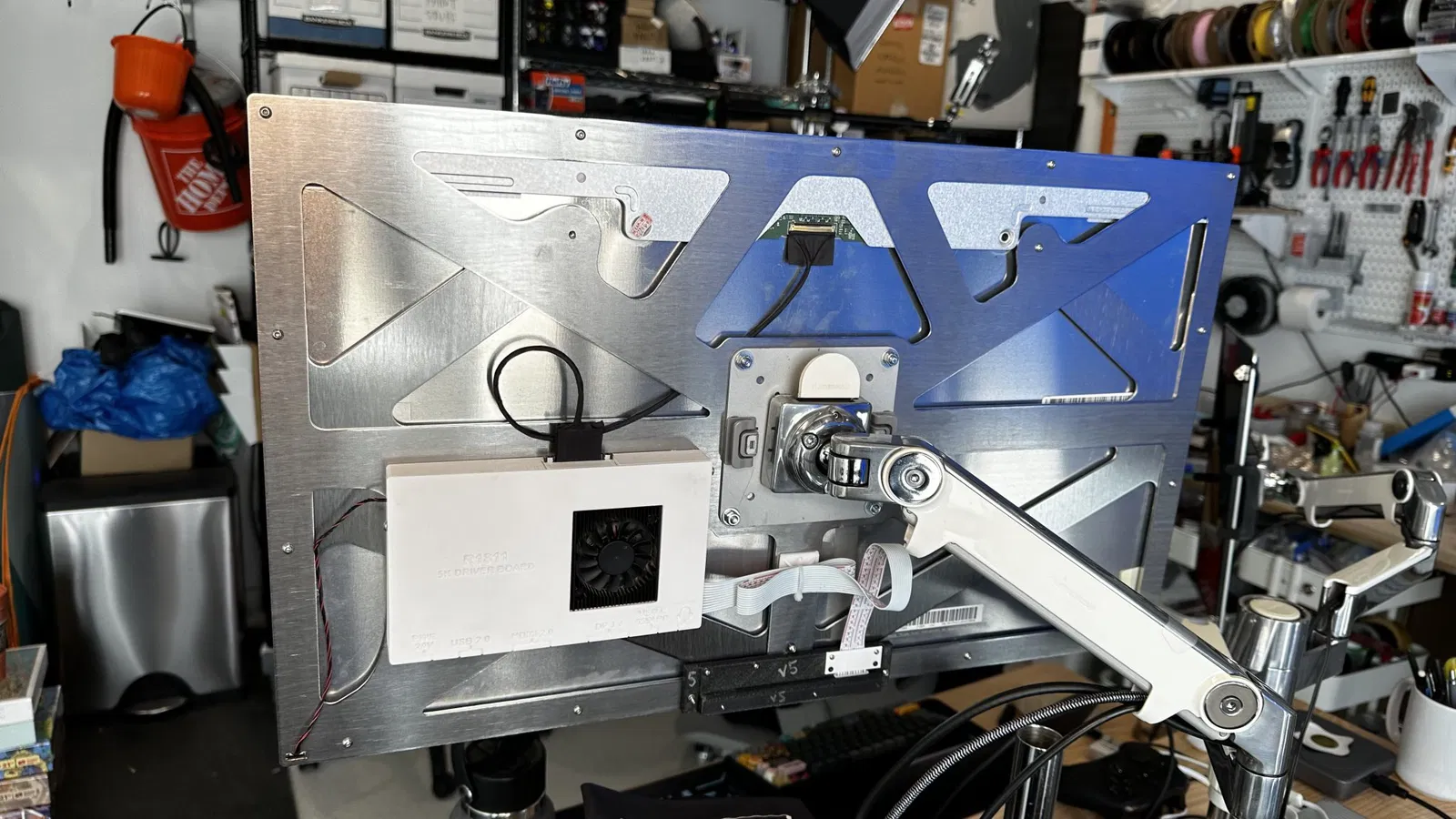

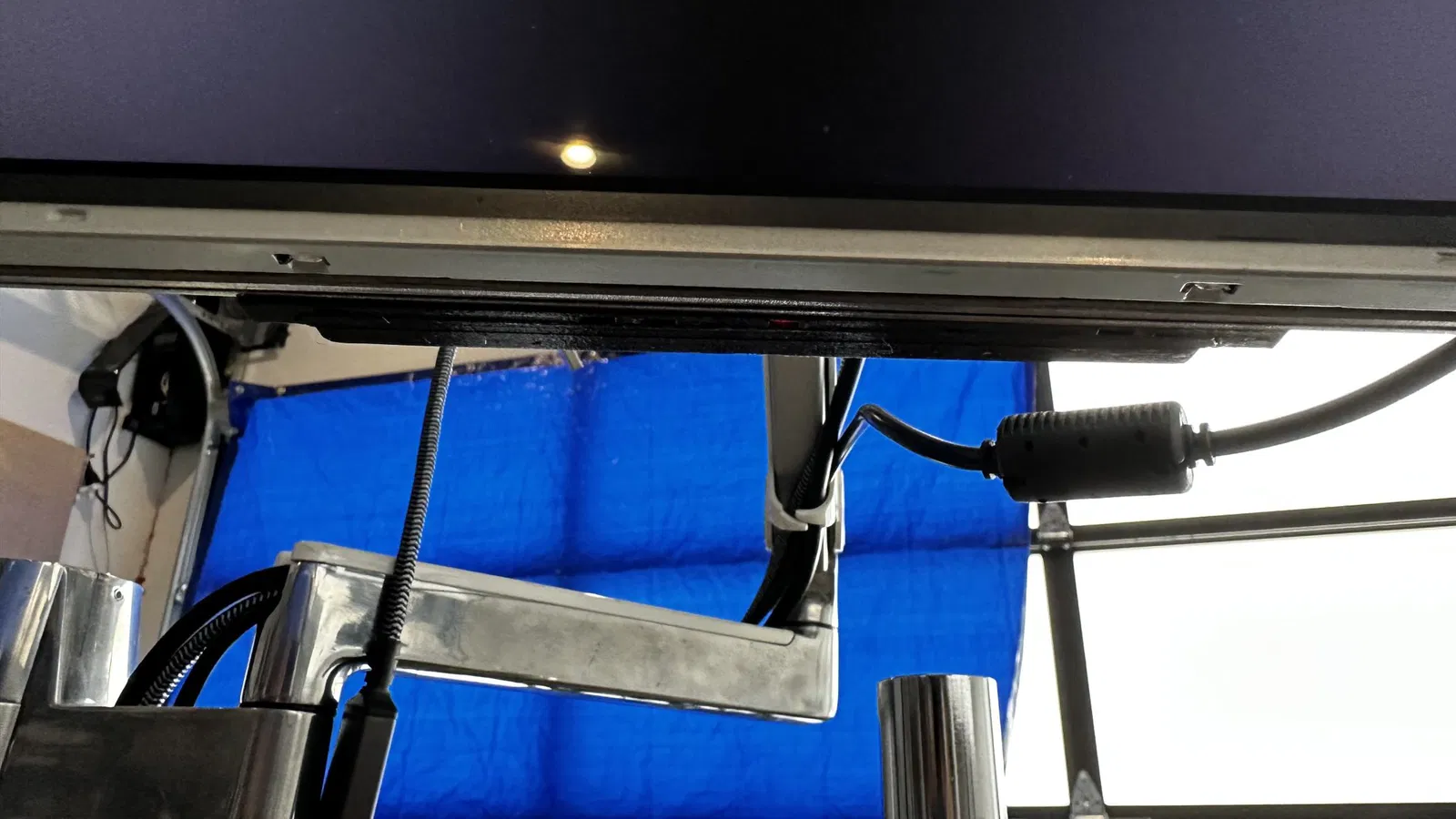

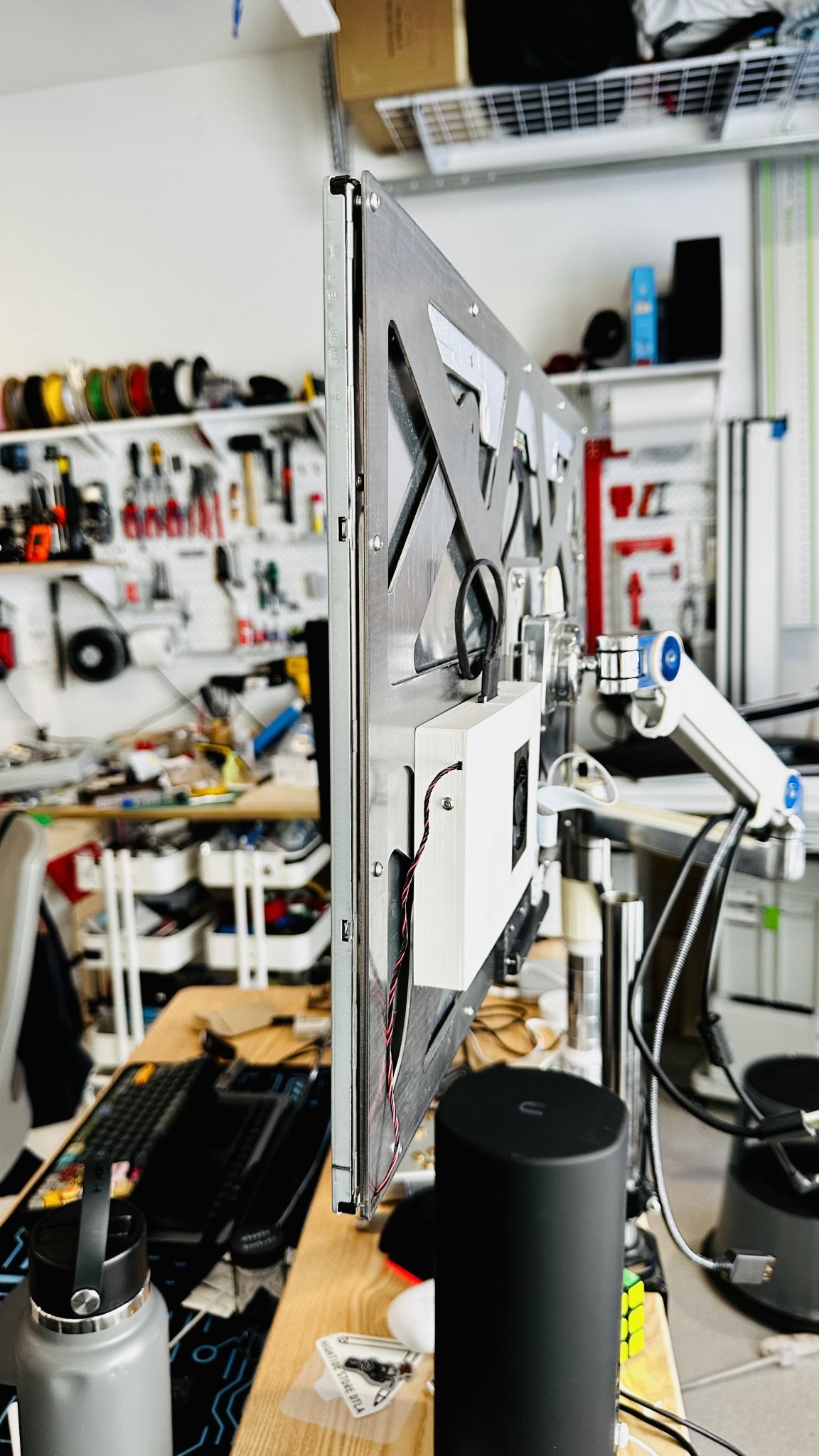

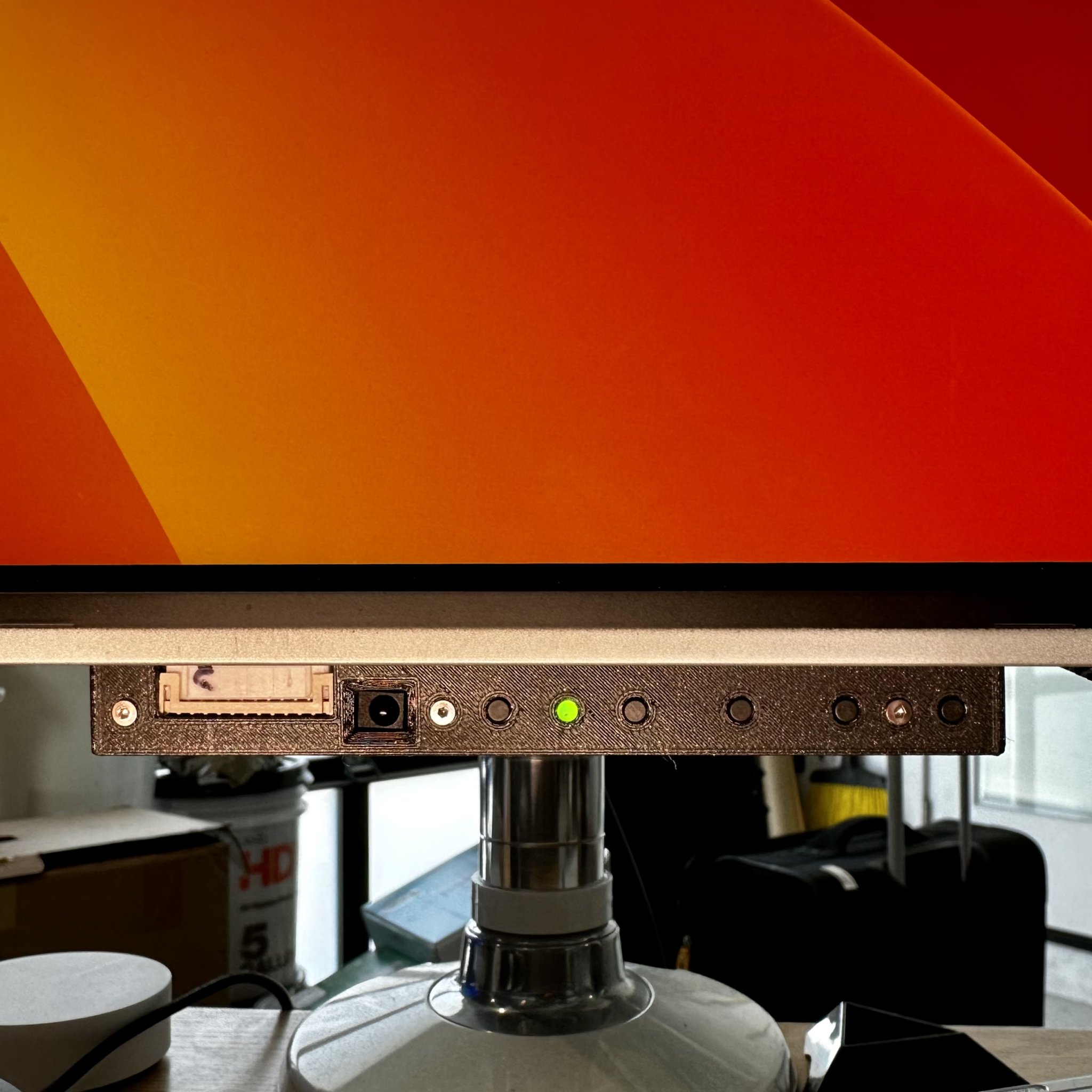

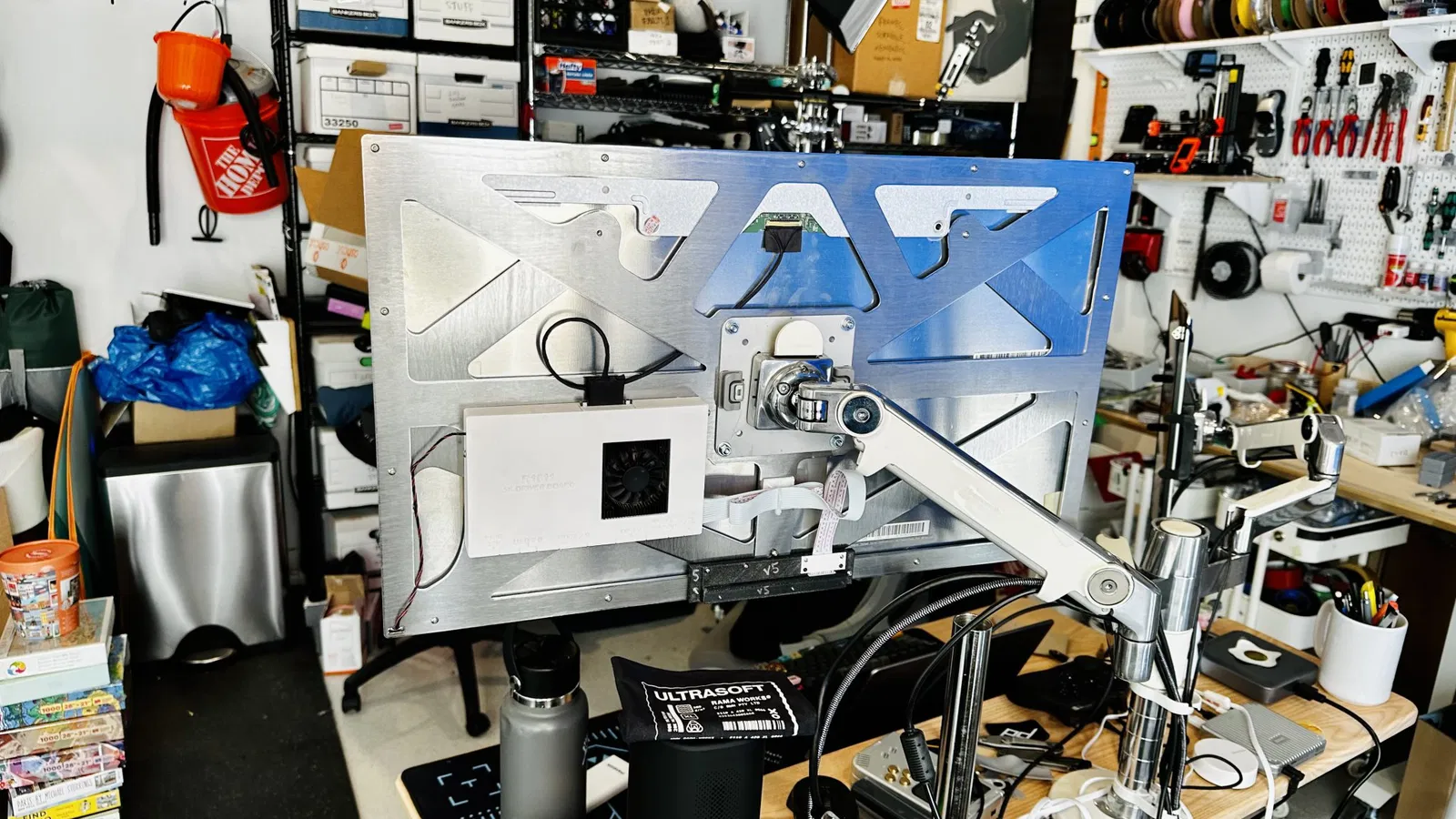

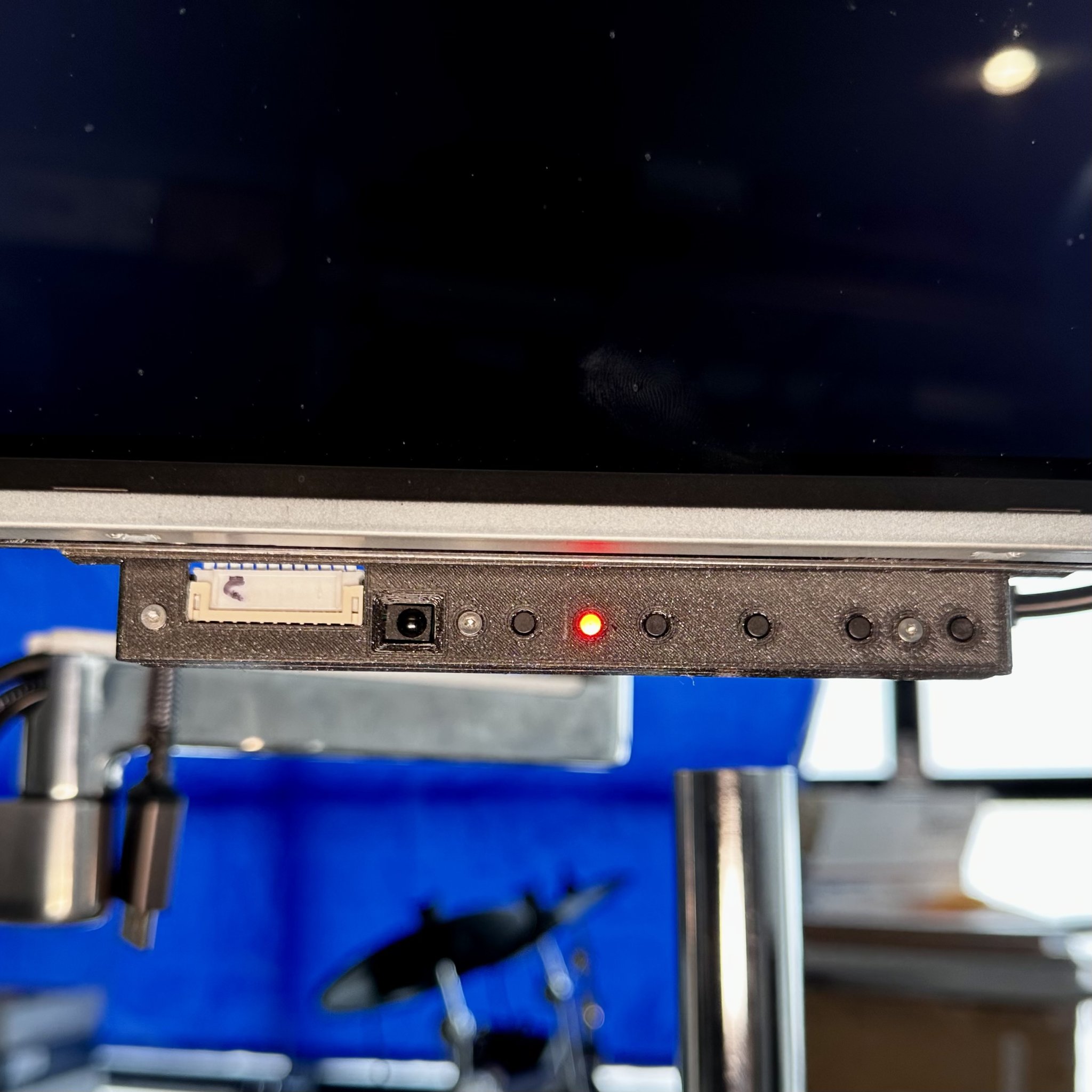

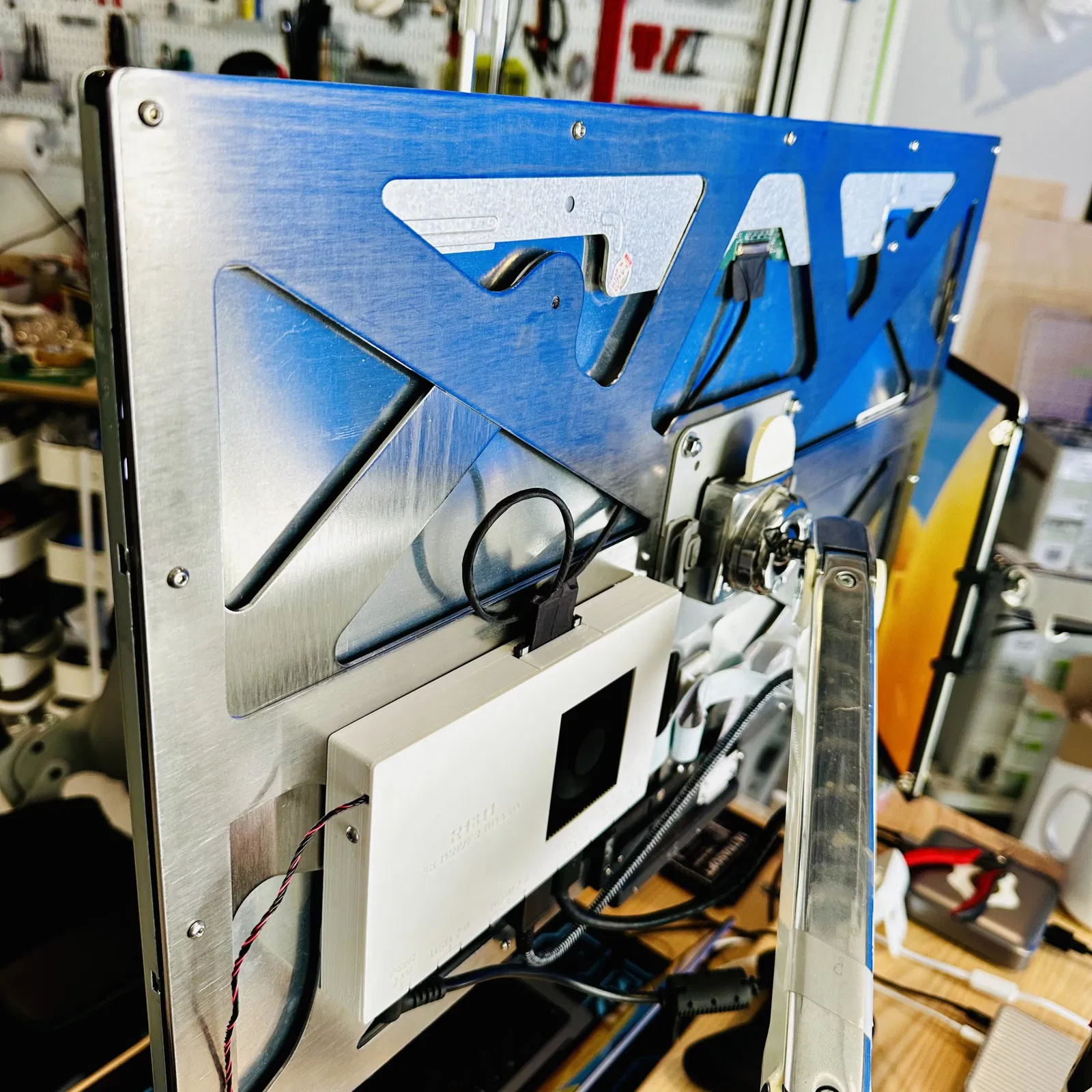

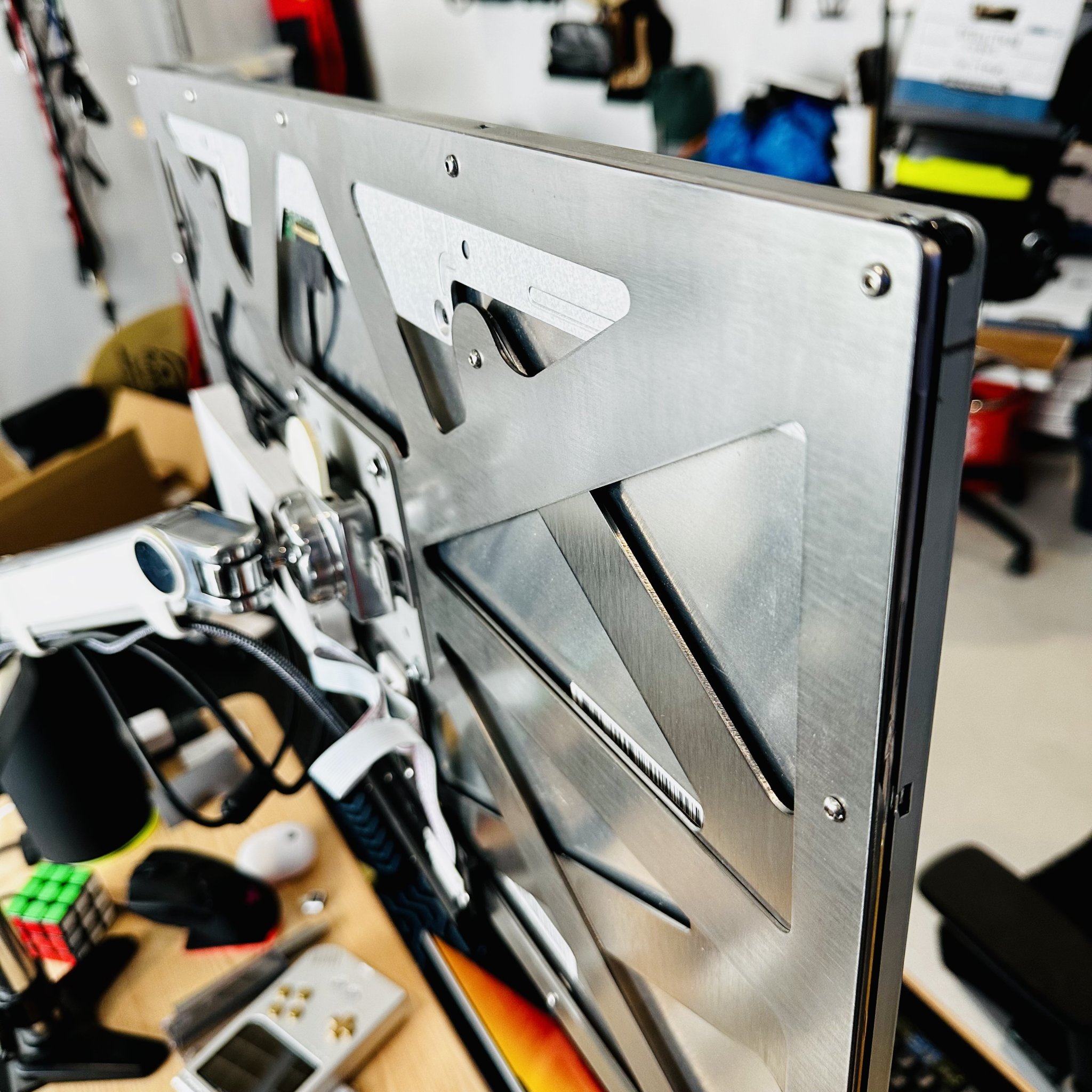

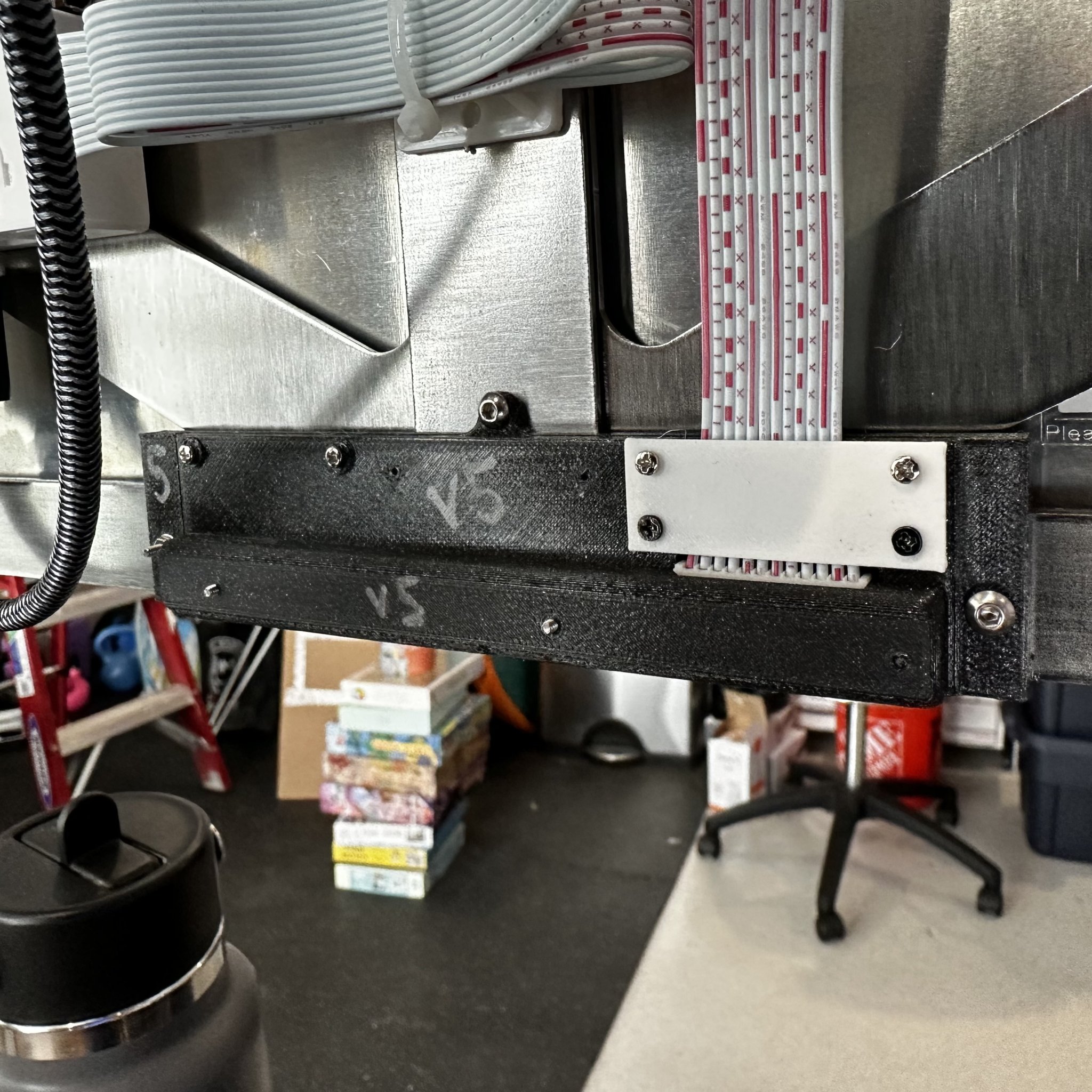

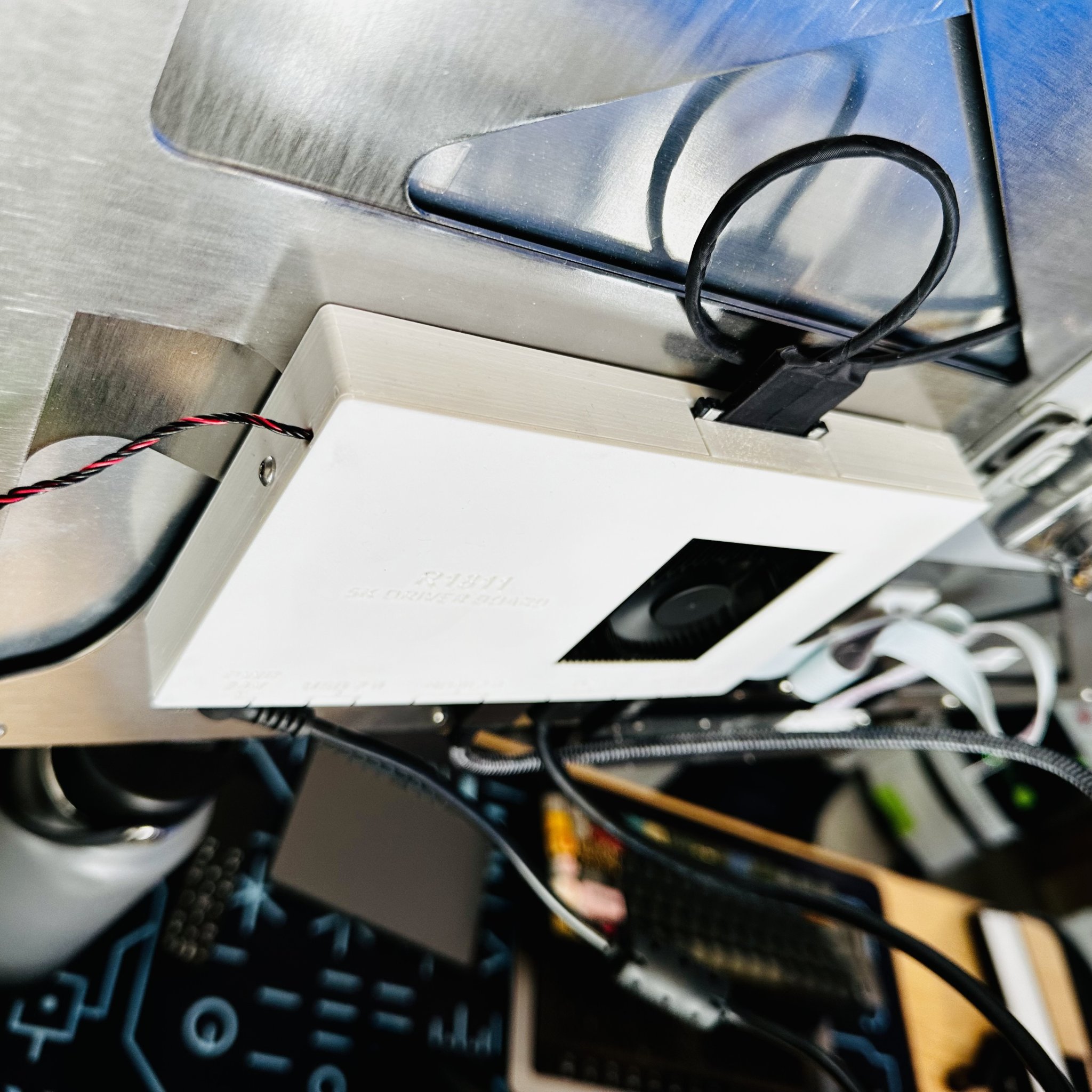

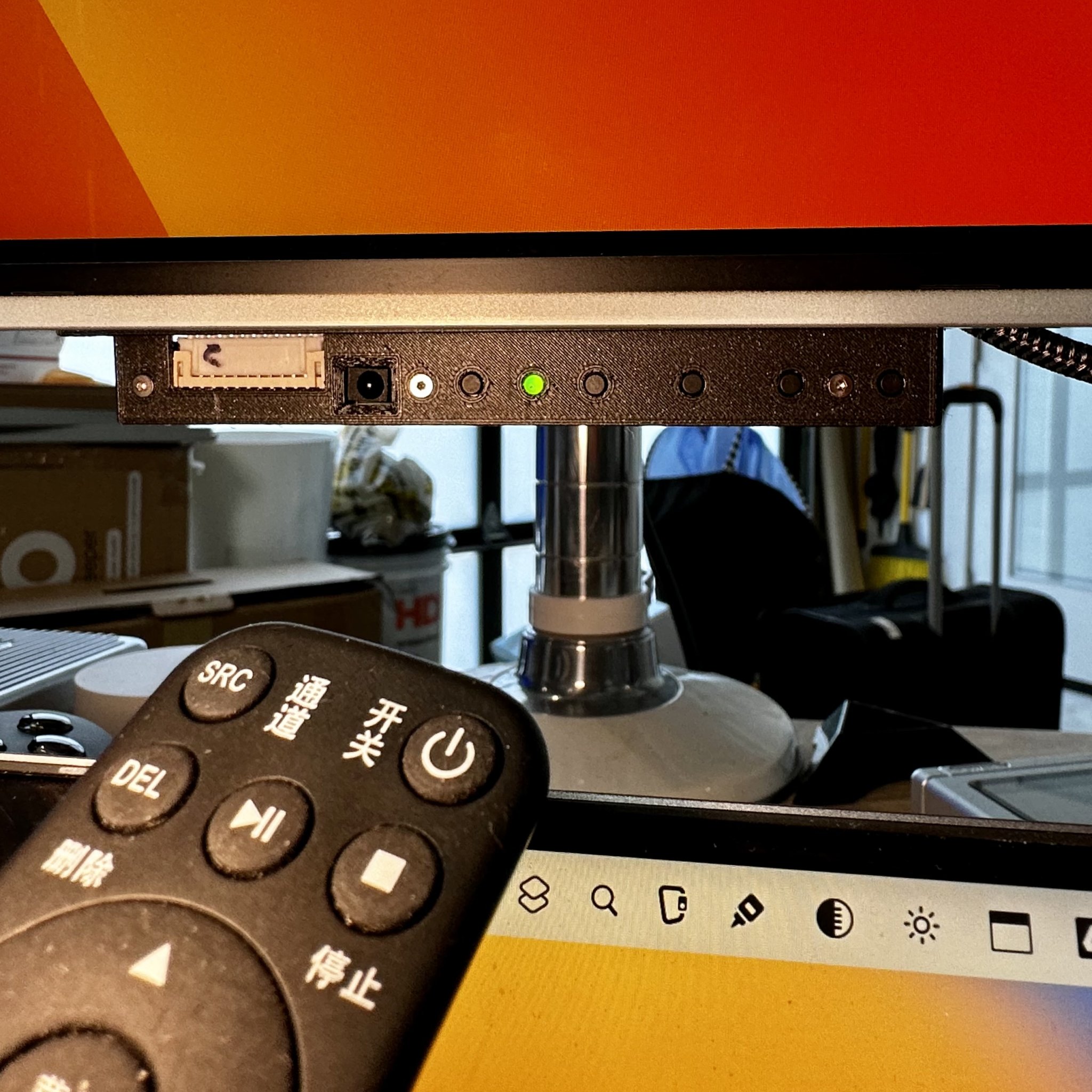

Tấm thép phía sau có các lỗ cho phép bạn gắn nó trực tiếp vào các lỗ ở phía sau của màn hình. Điều này sẽ sử dụng 16 vít M3x5mm. Thiết kế hiện tại của bảng điều khiển có nó gắn ở phía dưới mặt sau của màn hình và bạn có thể trượt lên và xuống để giấu nó hoặc hiện nó ra. Đây là điều có lẽ sẽ phát triển khi tôi sử dụng nó và suy nghĩ thêm về nó. Một phần của tôi muốn hàn các phần mở rộng vào bảng điều khiển để tôi có thể làm bảng của riêng mình mà không cần phải di chuyển cáp ribbon lớn lên và xuống cùng với các nút.

Các bộ phận:

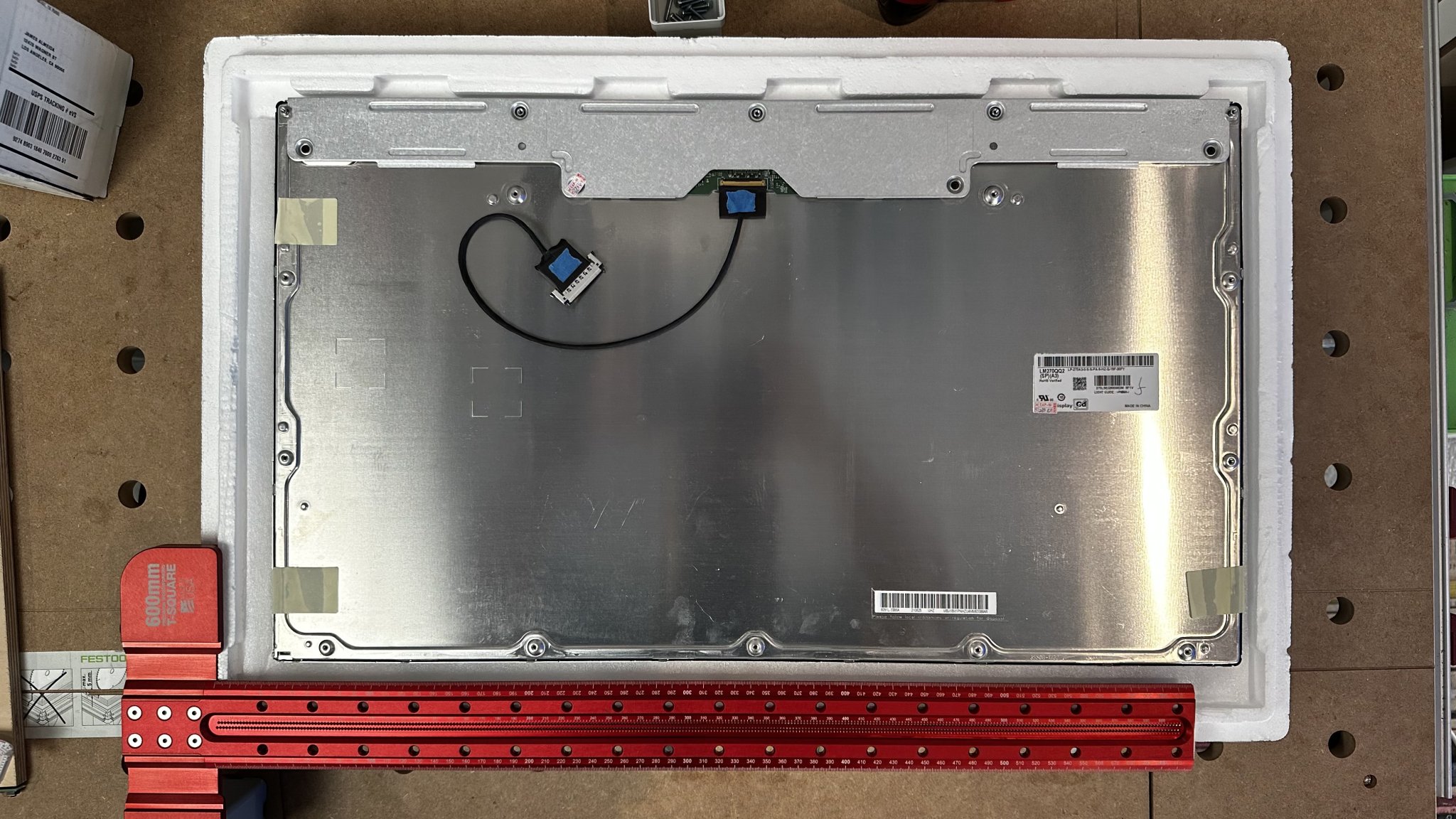

1. Mua - 5K Display Panel LM270QQ2 - $270

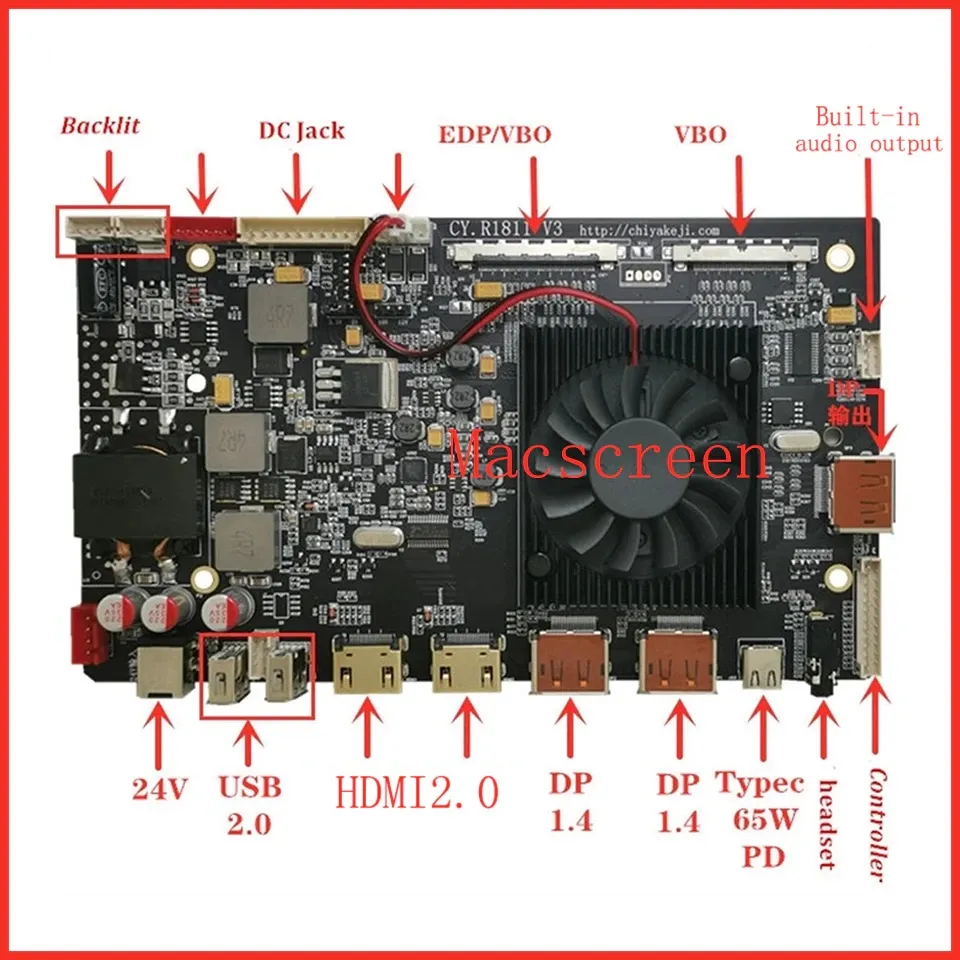

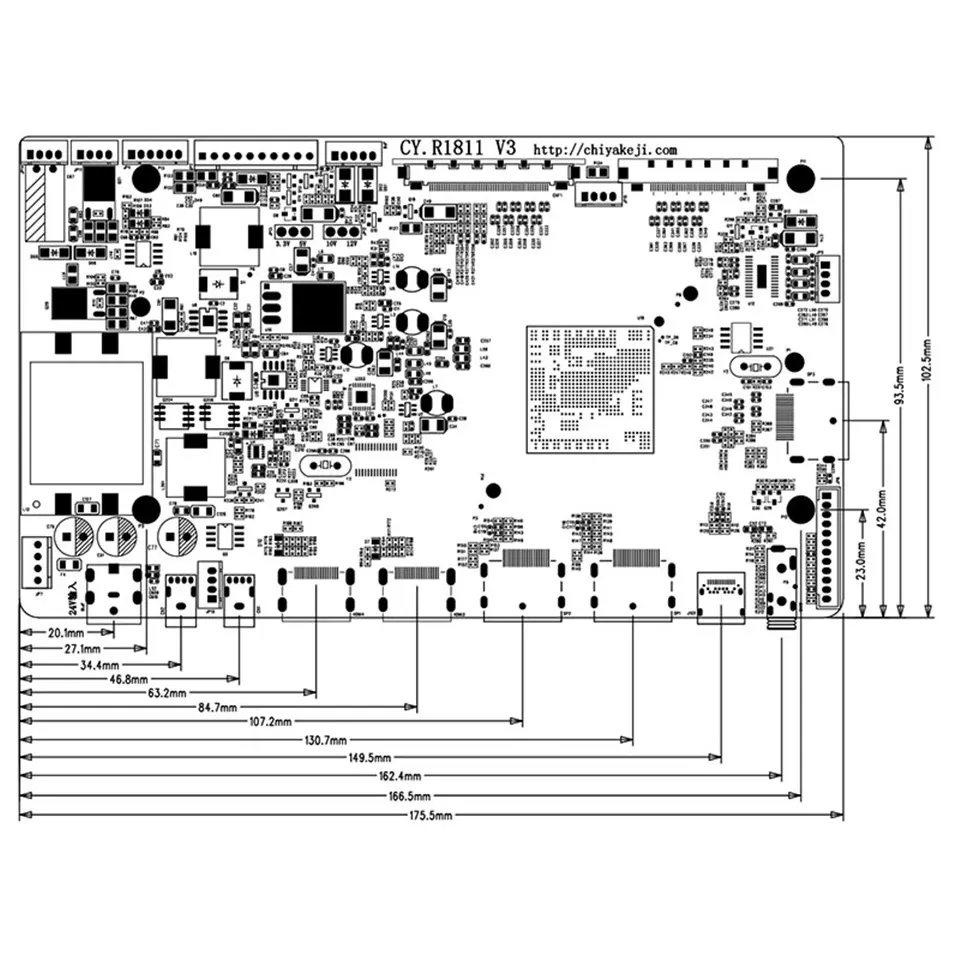

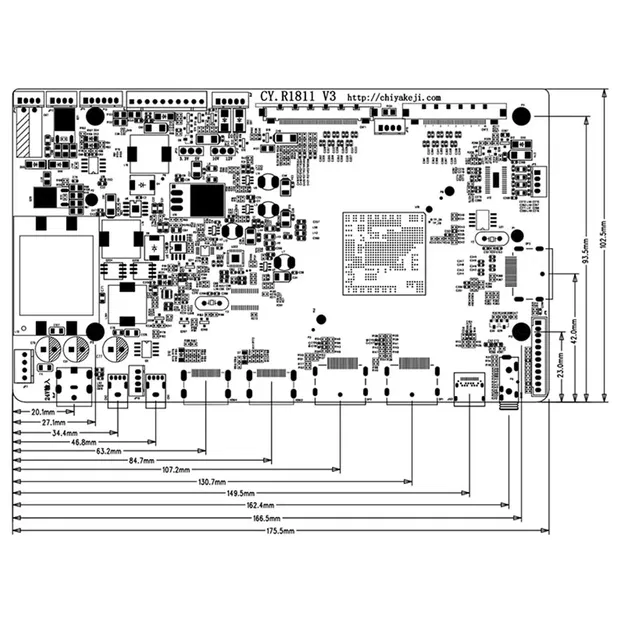

2. Mua - 5K Driver Board for LM270QQ2 - $250
3. Đặt hàng 2x Steel Back Panels từ OSHCut (Các tấm phía ngoài và phía trong. Đừng quên sử dụng mã giảm giá được đề cập ở trên để được giảm $45 cho đơn hàng đầu tiên của bạn.)
4. In 3D - Driver Board Case và các phần của Controls Case.
5. (23x) M3x5mm Button Head Screws:
   • 16x các vít này để gắn bảng hiển thị vào tấm lưng bằng thép.

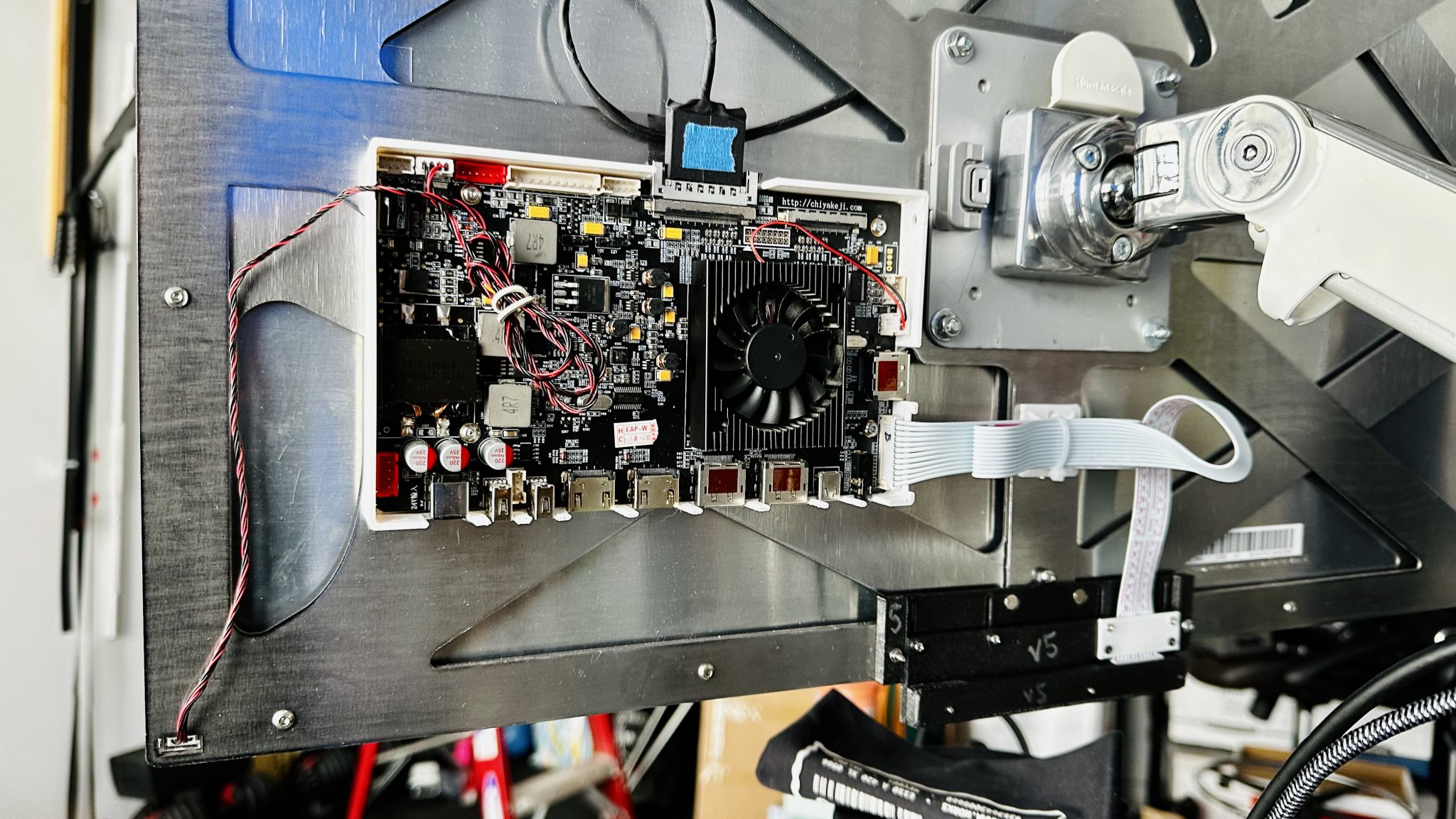

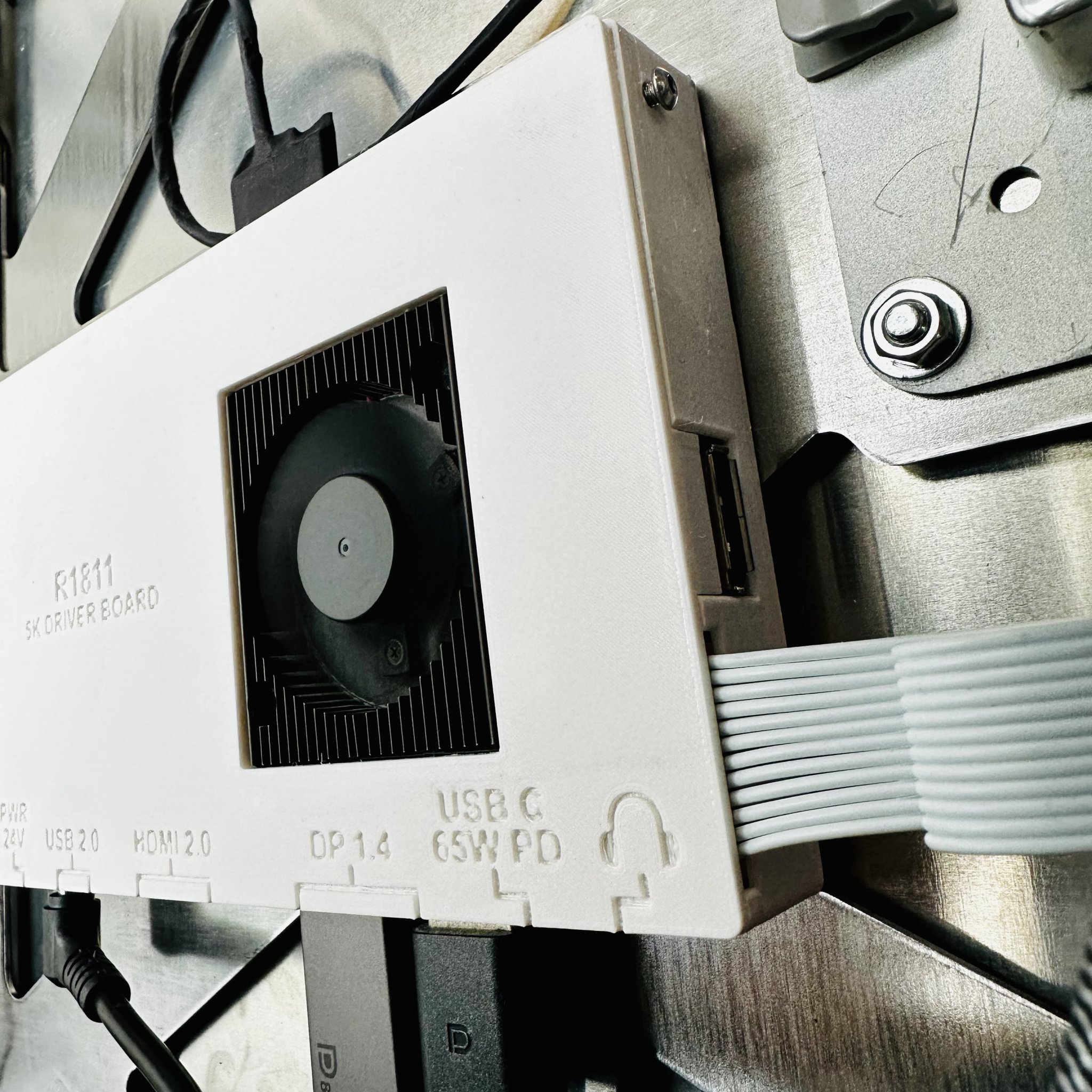

   • 4x các vít này để gắn bảng điều khiển vào vỏ in 3D (tệp R1811 Driver Board Case Back).
   • 3x các vít này để giữ nắp trên vỏ bảng điều khiển.
6. (4x) M3x5mm Flat Head Screws và đai ốc để gắn vỏ bảng điều khiển vào tấm lưng

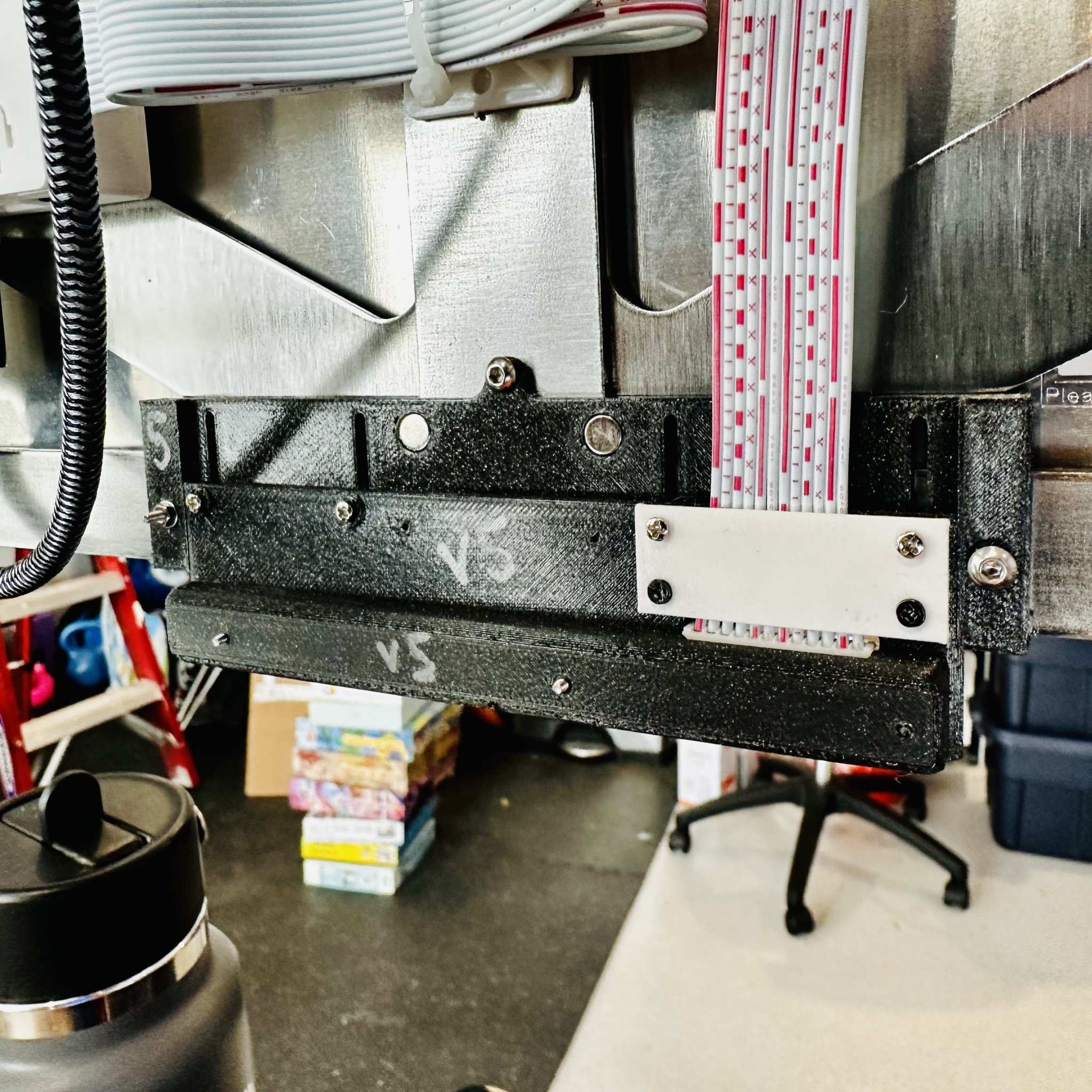

7. (10x) vít cho vỏ bảng điều khiển.
   • (1x) M3x4mm Button Head Screw để gắn phần trên của thanh trượt phía trước vào tấm lưng
   • (2x) M3x8mm Button Head Screws để gắn hai bên của thanh trượt phía trước vào tấm lưng
   • (5x) M2x6mm Button Head Screws để giữ vững vỏ điều khiển.
   • (2x) M2x10mm Button Head Screws cũng để giữ vững vỏ điều khiển.

Dưới đây là các video tôi đã có cho đến nay về build này:
