Hộp công tắc thay thế cho máy khoan 8 inch V2

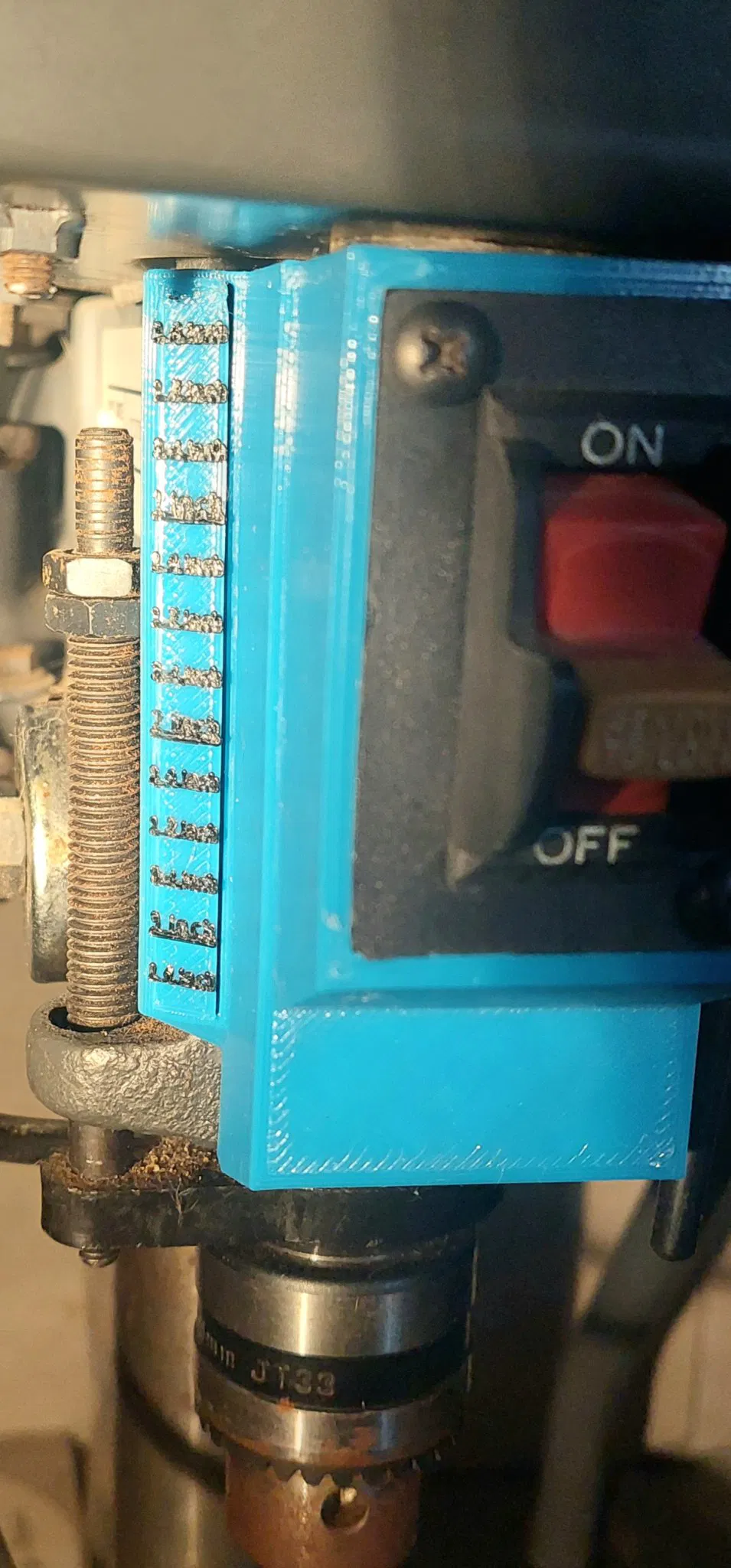

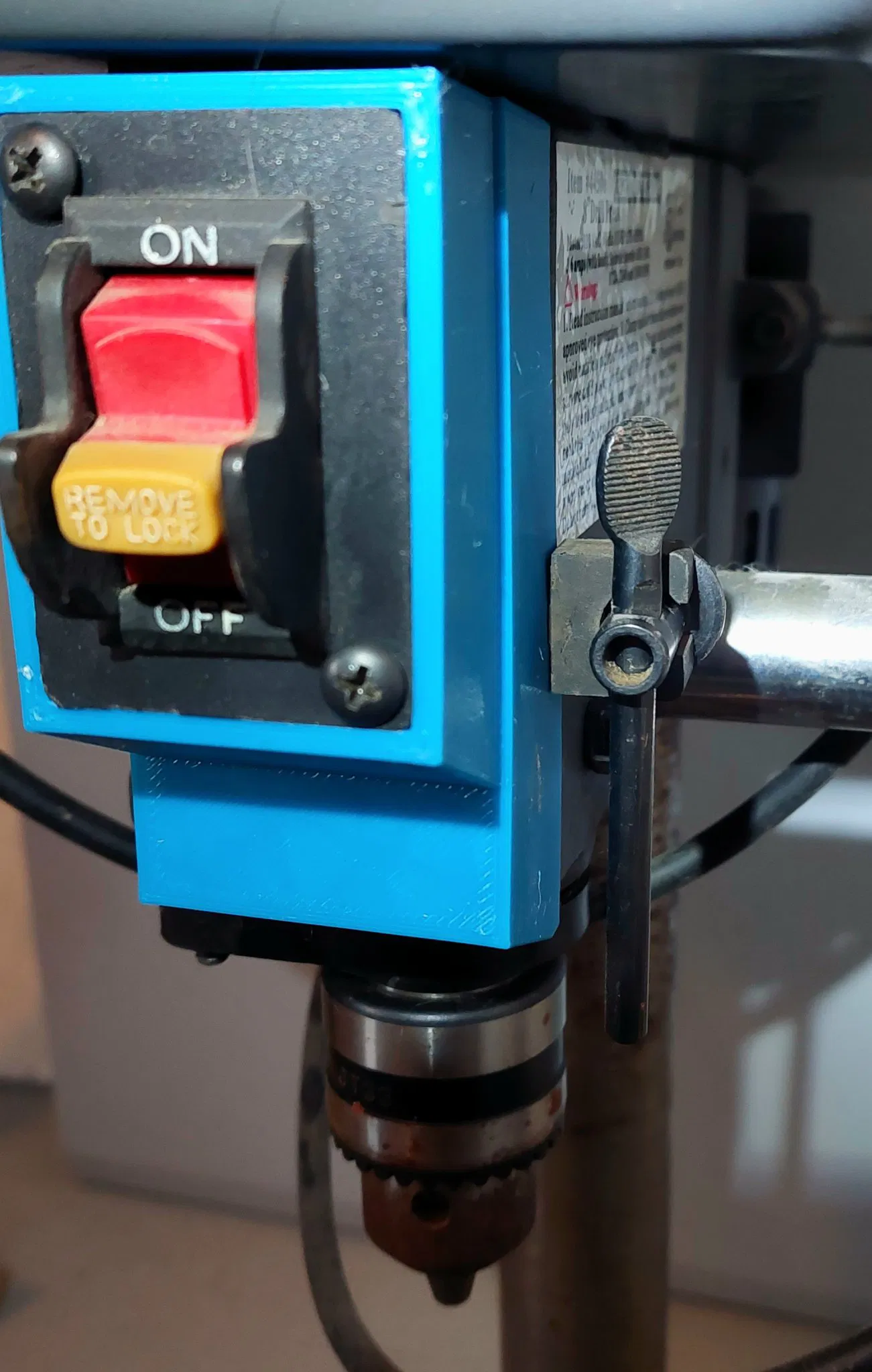

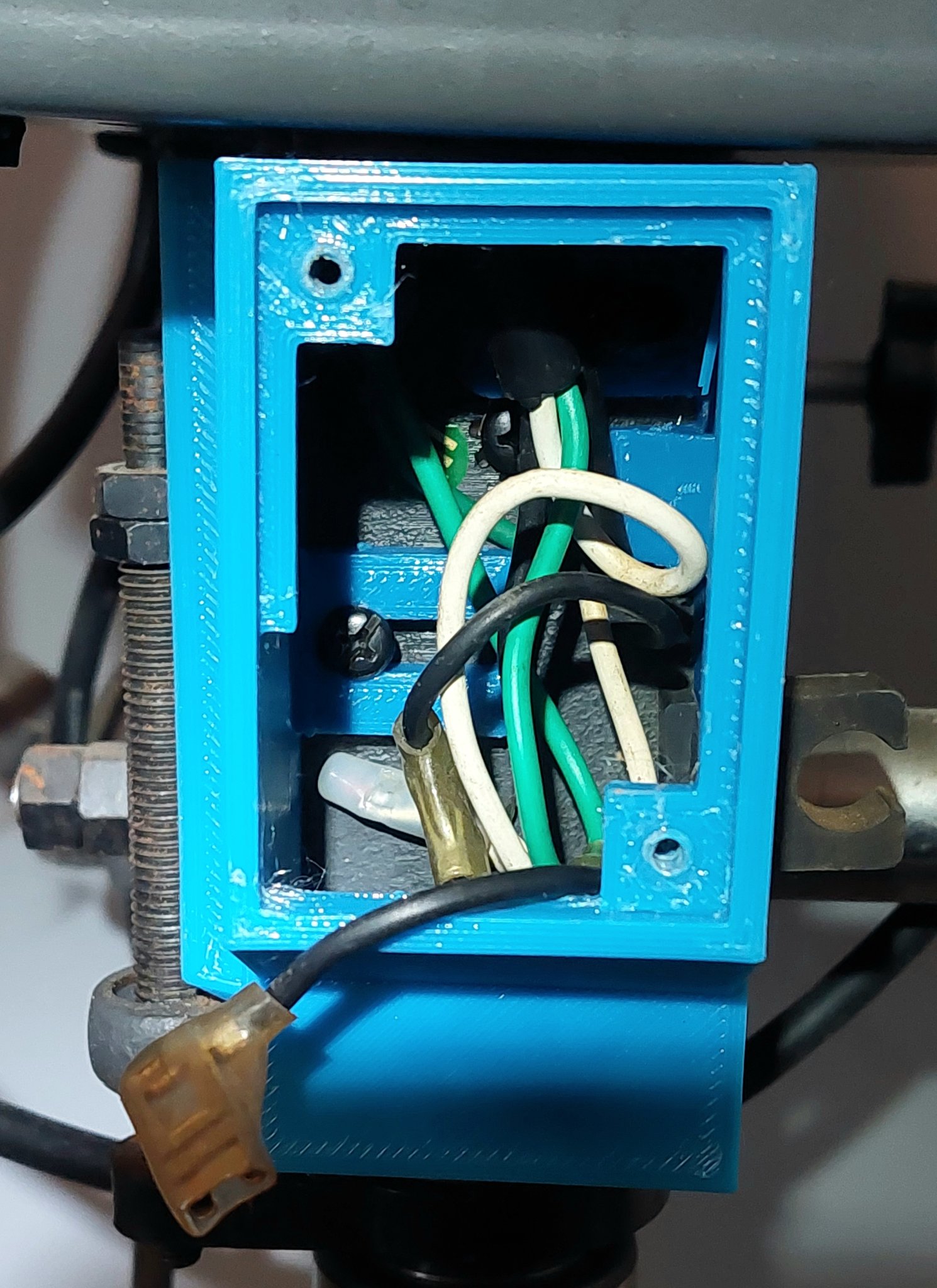

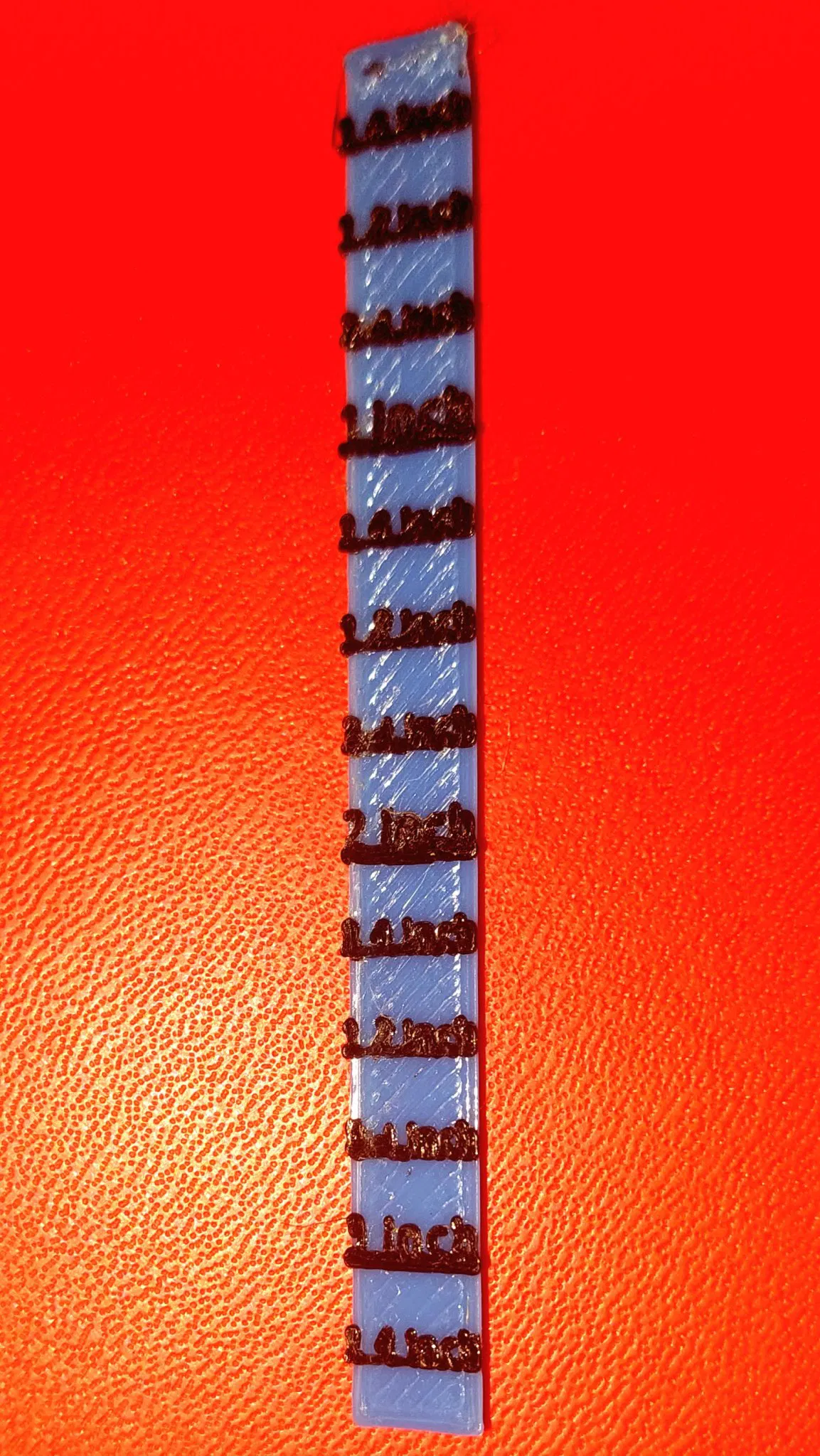

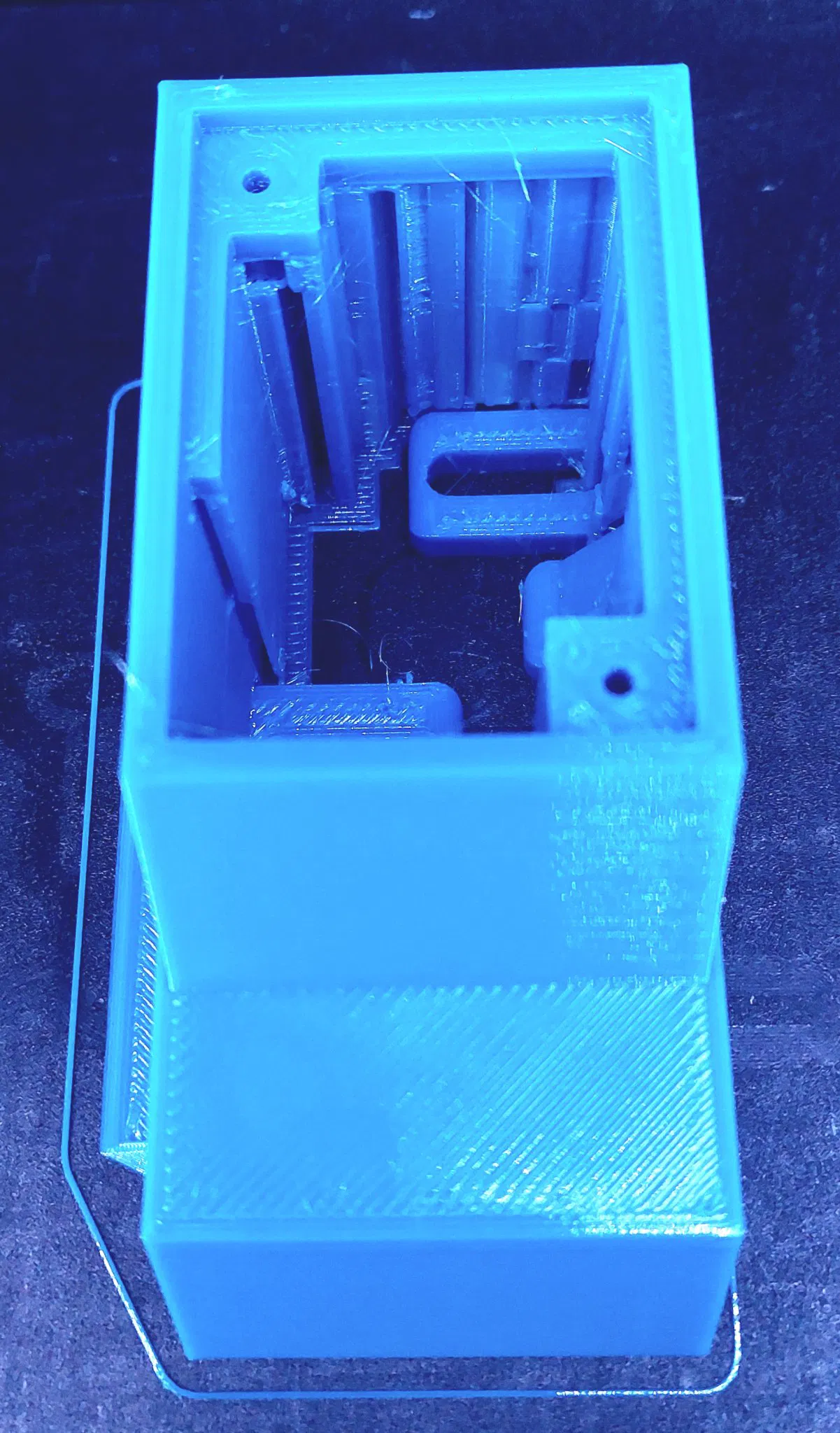

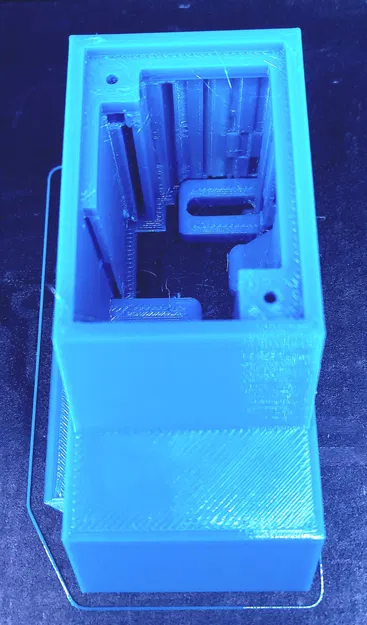

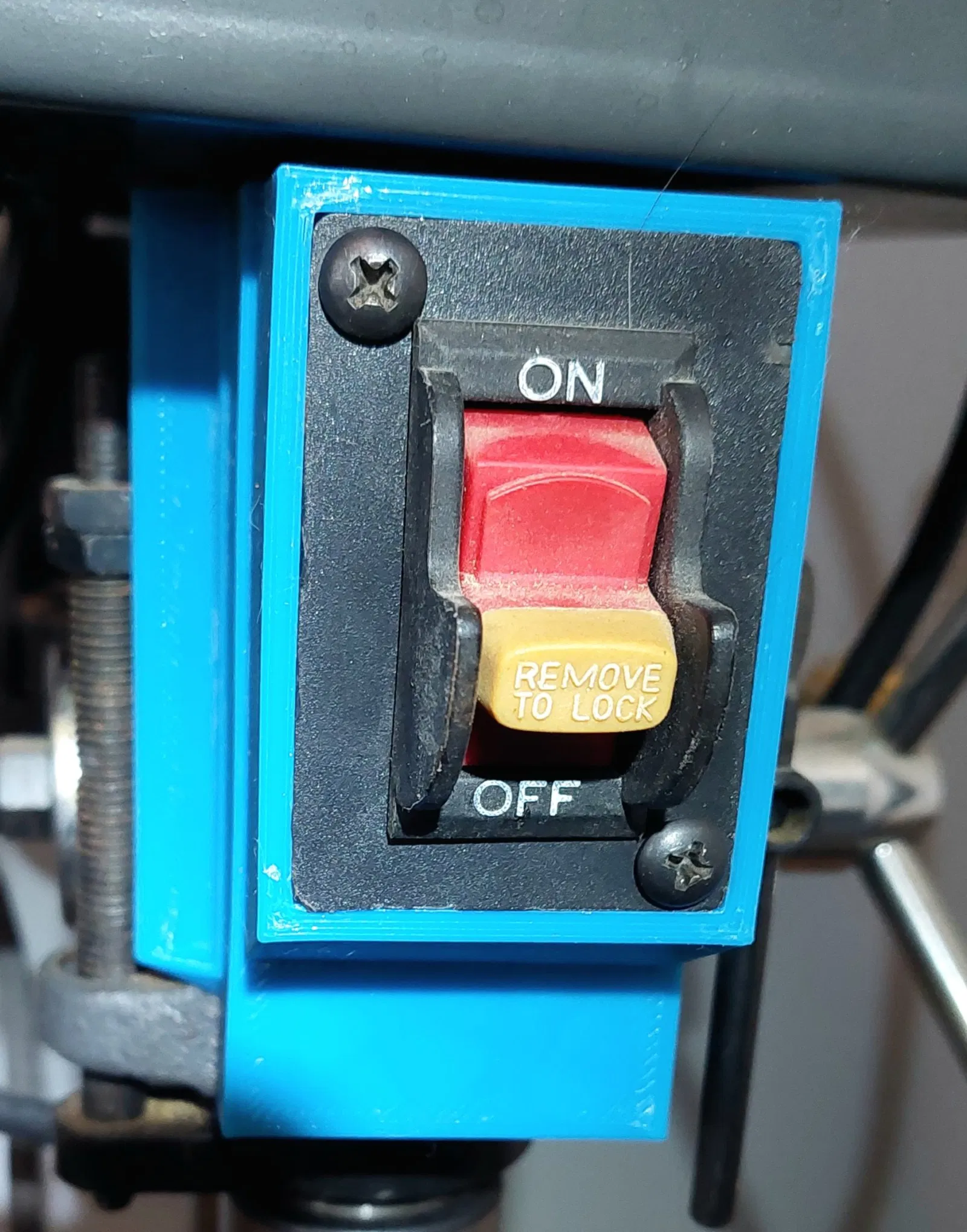

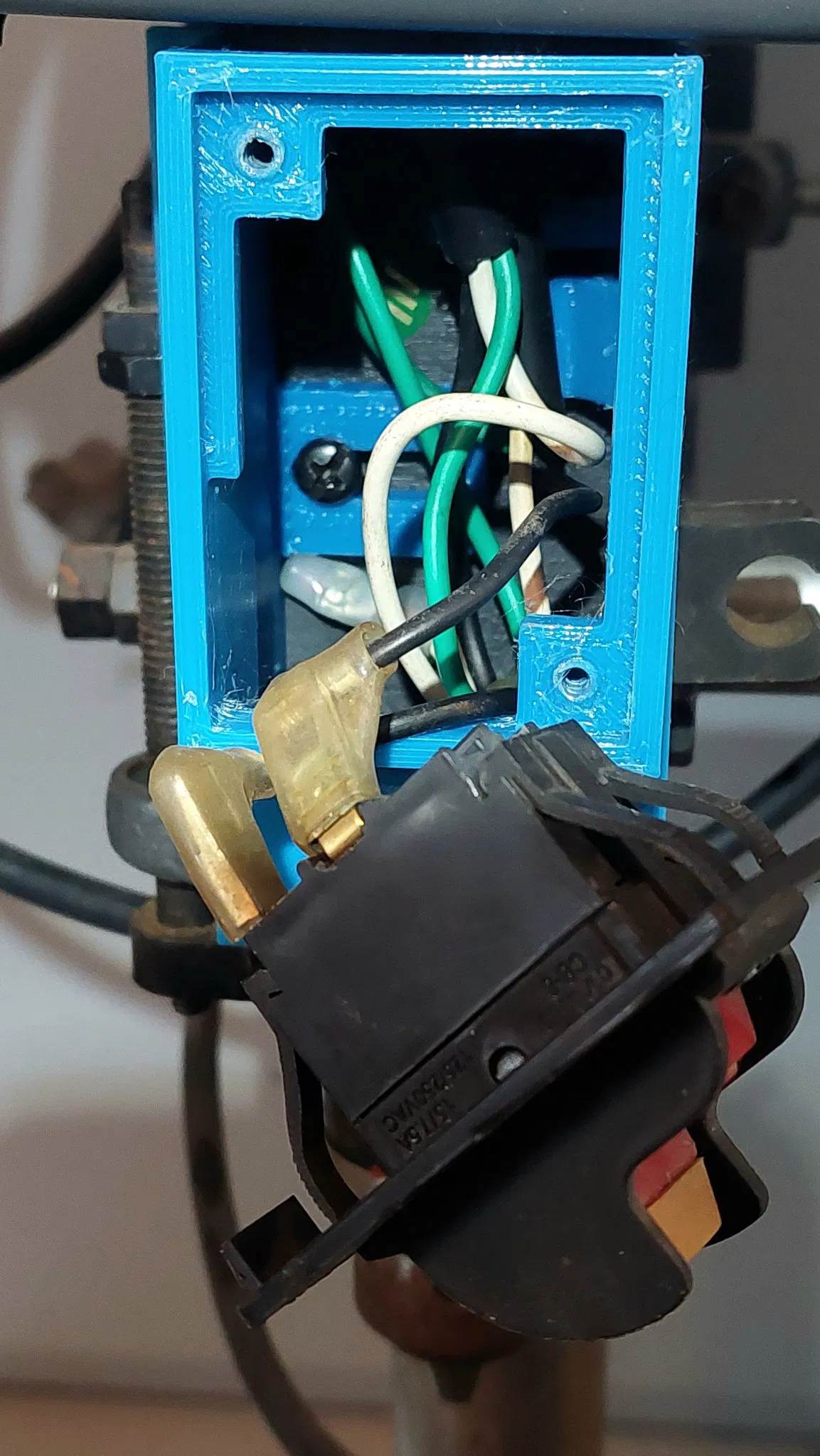

Đây là một hộp công tắc được thiết kế lại hoàn toàn. Hộp gốc được làm bằng Tinker cad. Điều này khiến hộp vẫn hoạt động như một sự thay thế, nhưng nó khá cồng kềnh, không gắn đúng cách và không có thước đo độ sâu. Phiên bản này được làm từ đầu bằng Onshape. Tôi đã làm cho các tab dày hơn để tăng độ ổn định, và tôi đã kéo dài các lỗ để cho phép điều chỉnh. Hộp mới bao gồm một không gian cho một thước đo độ sâu in ra. Một thước đo độ sâu được đánh dấu bằng inches được bao gồm. Thước đo độ sâu, tôi đã in số xuống với và không có hỗ trợ. Cả hai đều ra gần như giống hệt nhau, in với hỗ trợ trên máy của tôi để lại các số trông sắc nét hơn. Tôi đã in phần thân của các tab gắn xuống với hỗ trợ. Tôi đã thực hiện một bản in thứ hai và chia mô hình thành hai phần bằng cách sử dụng Prusa slicer tại điểm mà hai phần gặp nhau 26.97 mm khi đặt các tab trên đĩa. Tôi dự định sẽ dán chúng lại với nhau. Bằng cách chia và in thước đo độ sâu, số xuống, có thể in cái này với chỉ hỗ trợ tối thiểu. Tôi đã in cái này bằng PETG với đầu vòi .6, chiều cao lớp .24 với 4 lớp viền và 15% độ đầy hình khối. Điều này tạo ra một phần chắc chắn và cho phép bạn siết chặt các vít gắn mà không bị nứt hoặc biến dạng các tab gắn. Trong quá trình thiết kế cái mới, tôi đã có cơ hội thấy tận mắt một số thương hiệu máy khoan 8 inch khác, và nhận thấy tất cả chúng đều chia sẻ cùng một hộp công tắc. Vì vậy, hộp này nên phù hợp ít nhất với máy khoan Central Machine cũ, máy khoan Delta, máy khoan Wen, máy khoan Craftsman và máy khoan Rikon giống như tệp hiện tại mà không cần sửa đổi. Bao gồm có các tệp .3mf, .stl và cad.
