Máy khoan bàn tự chế (Kompas 3D)
Chia sẻ dự án máy khoan bàn tự chế sử dụng động cơ 12V từ máy bắt vít, kết hợp đầu kẹp mũi khoan siêu nhỏ MIHJUSFDH. Thiết kế sử dụng bu-lông M5, M3 và ốc cấy đồng chắc chắn. Liên hệ riêng để nhận file CAD.
1.0K
Lượt Xem
44
Lượt Thích
122
Lượt Tải
Cập Nhật Aug 05, 2026
Mô tả
KOMPAS 3D

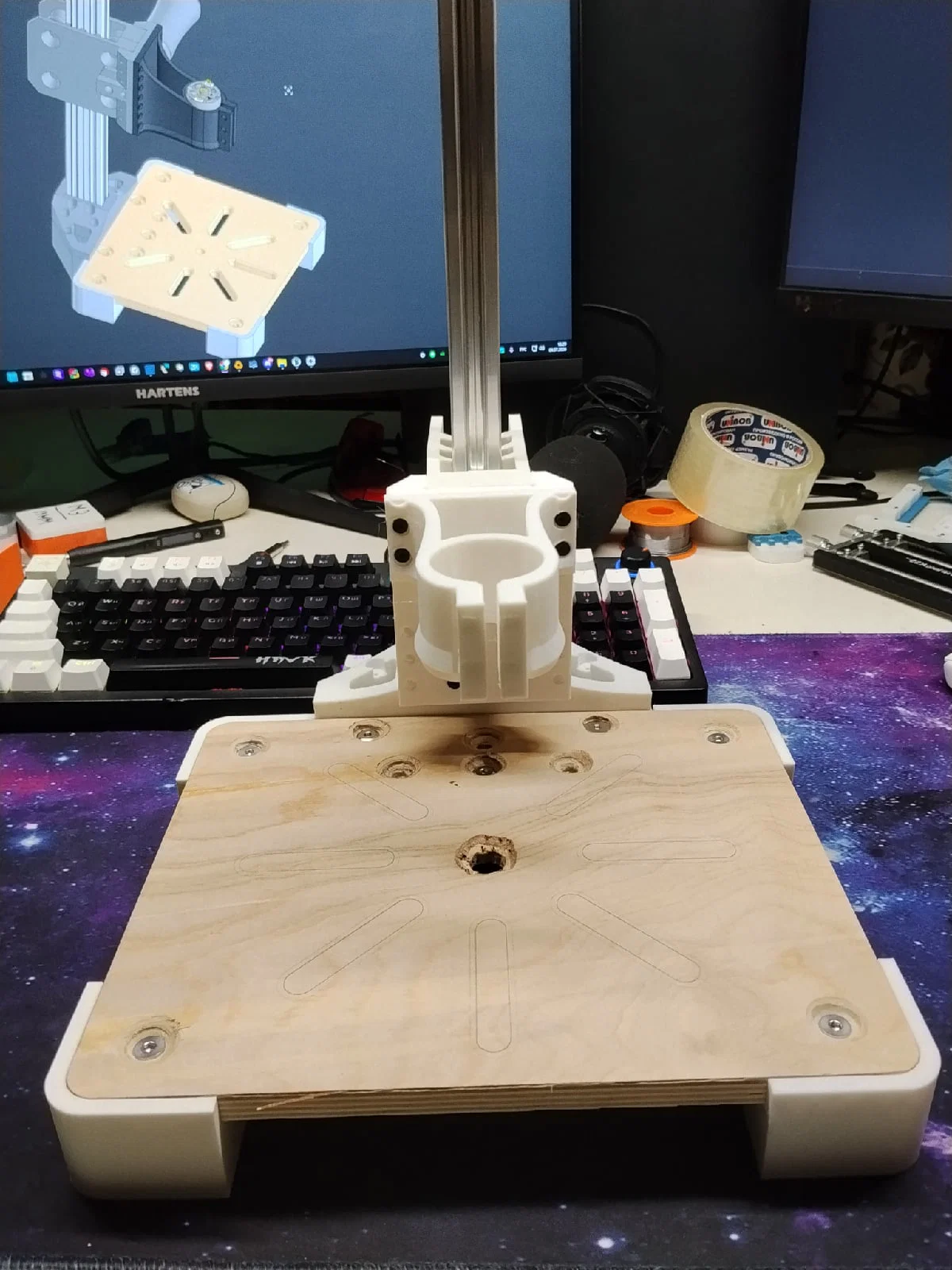

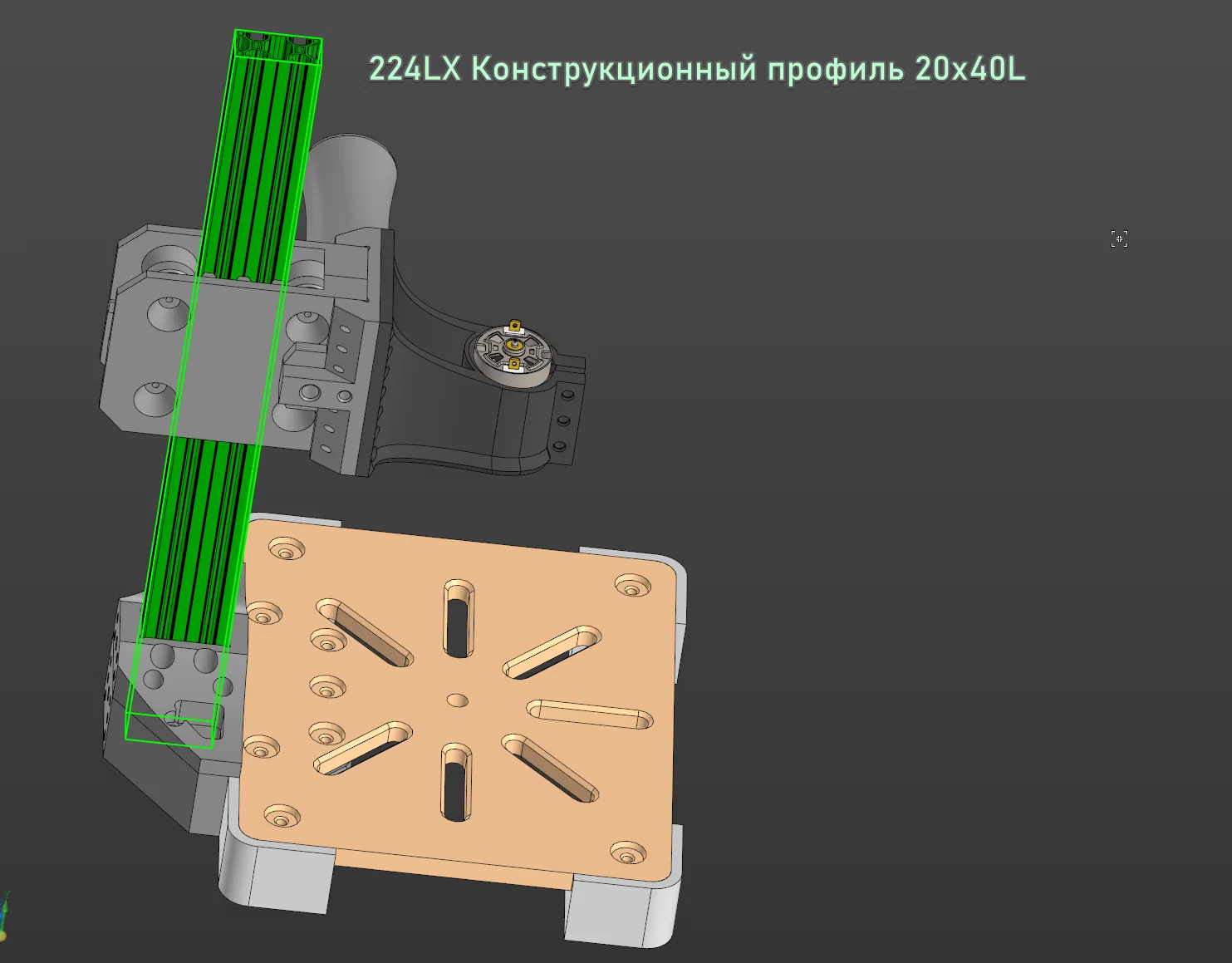

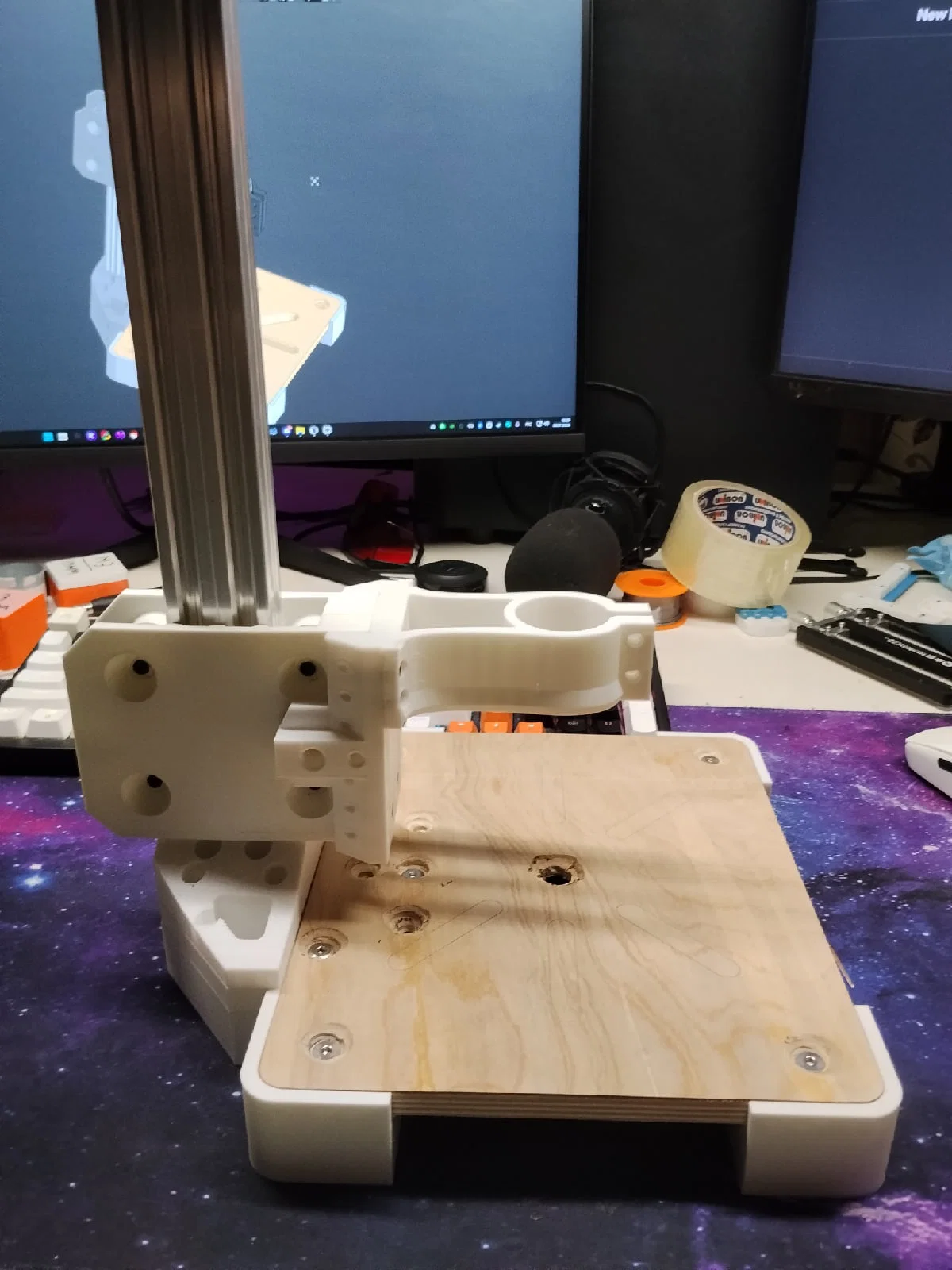

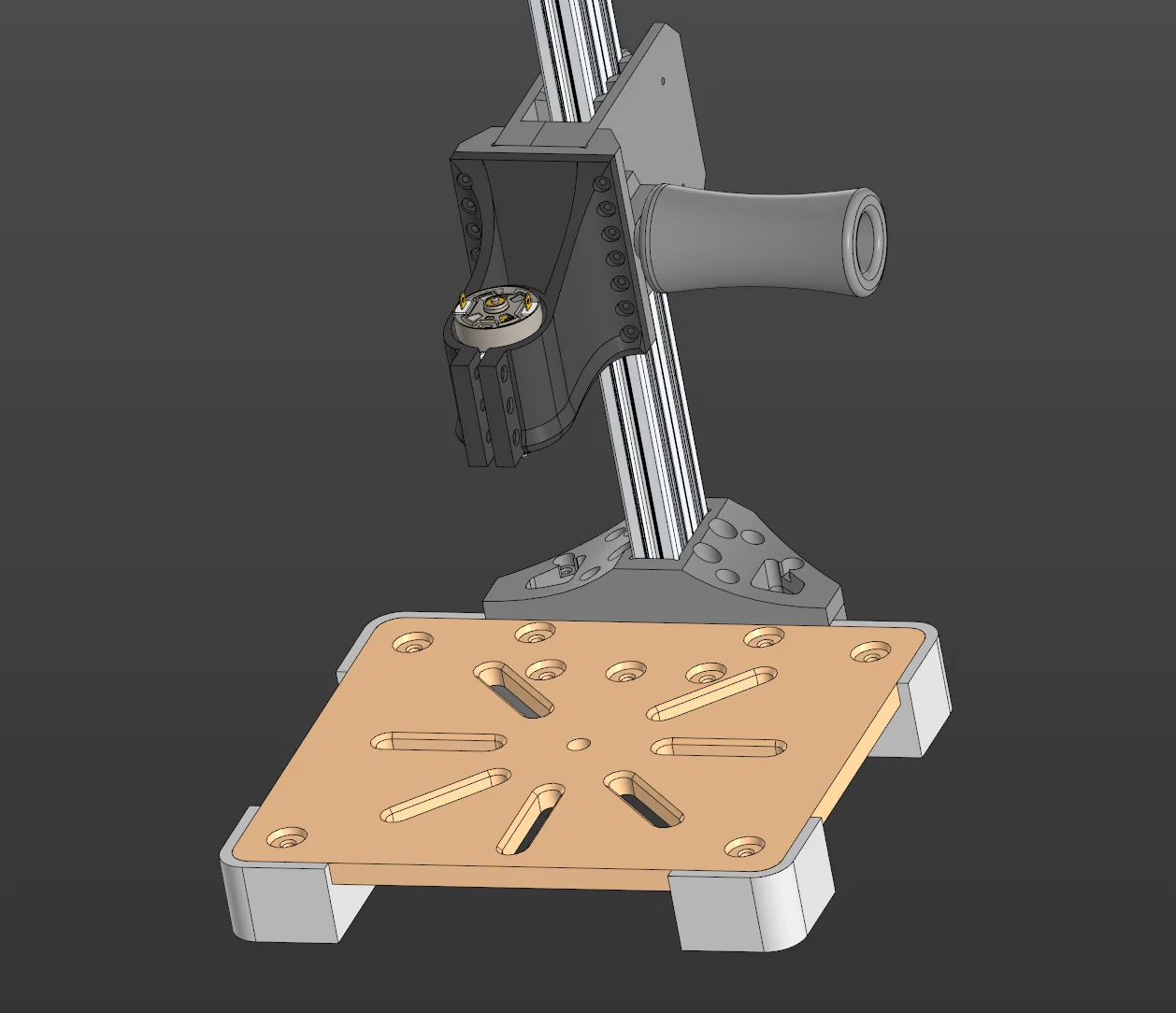

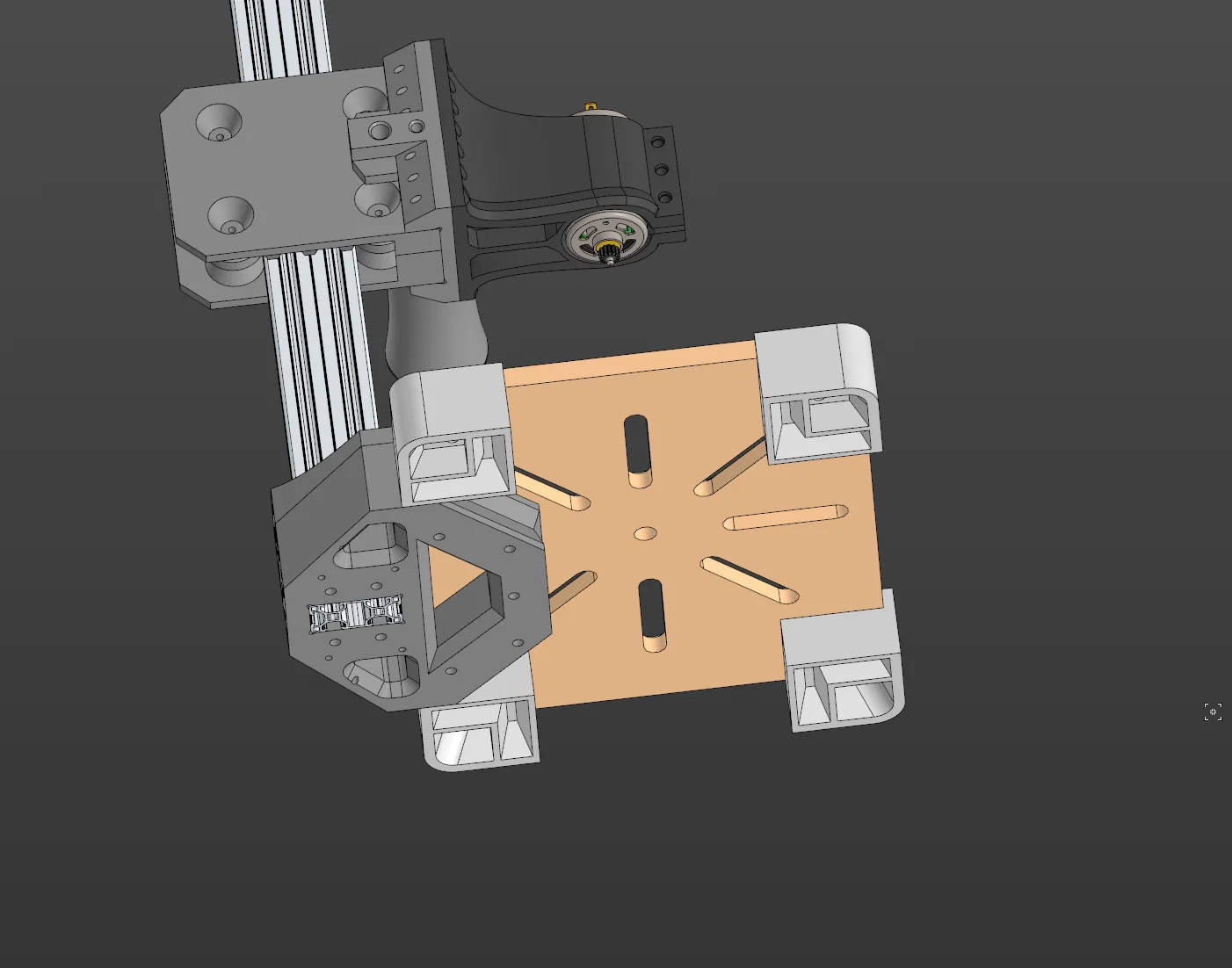

Đây là máy khoan tự chế (giá đỡ máy khoan) sử dụng động cơ 12V tháo từ máy bắt vít cầm tay. Phần trục chính sử dụng đầu kẹp mũi khoan siêu nhỏ hiệu MIHJUSFDH với đường kính trục gắn là 3.2 mm. Các bộ phận lắp ráp và thanh dẫn hướng được cố định bằng bu-lông M5 và M3 cùng với các đai ốc cấy (threaded inserts) bằng đồng.
Bạn cần các tệp CAD? Hãy nhắn tin riêng cho mình nhé.
Vật liệu cần chuẩn bị:
- Động cơ điện — loại 12V từ máy bắt vít cầm tay.
- Đầu kẹp mũi khoan — đầu kẹp siêu nhỏ MIHJUSFDH, đường kính gắn 3.2 mm.

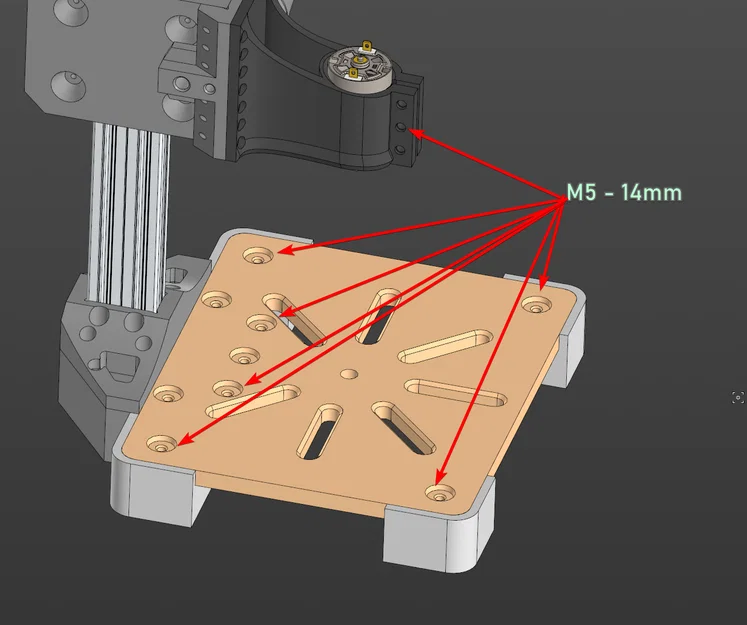

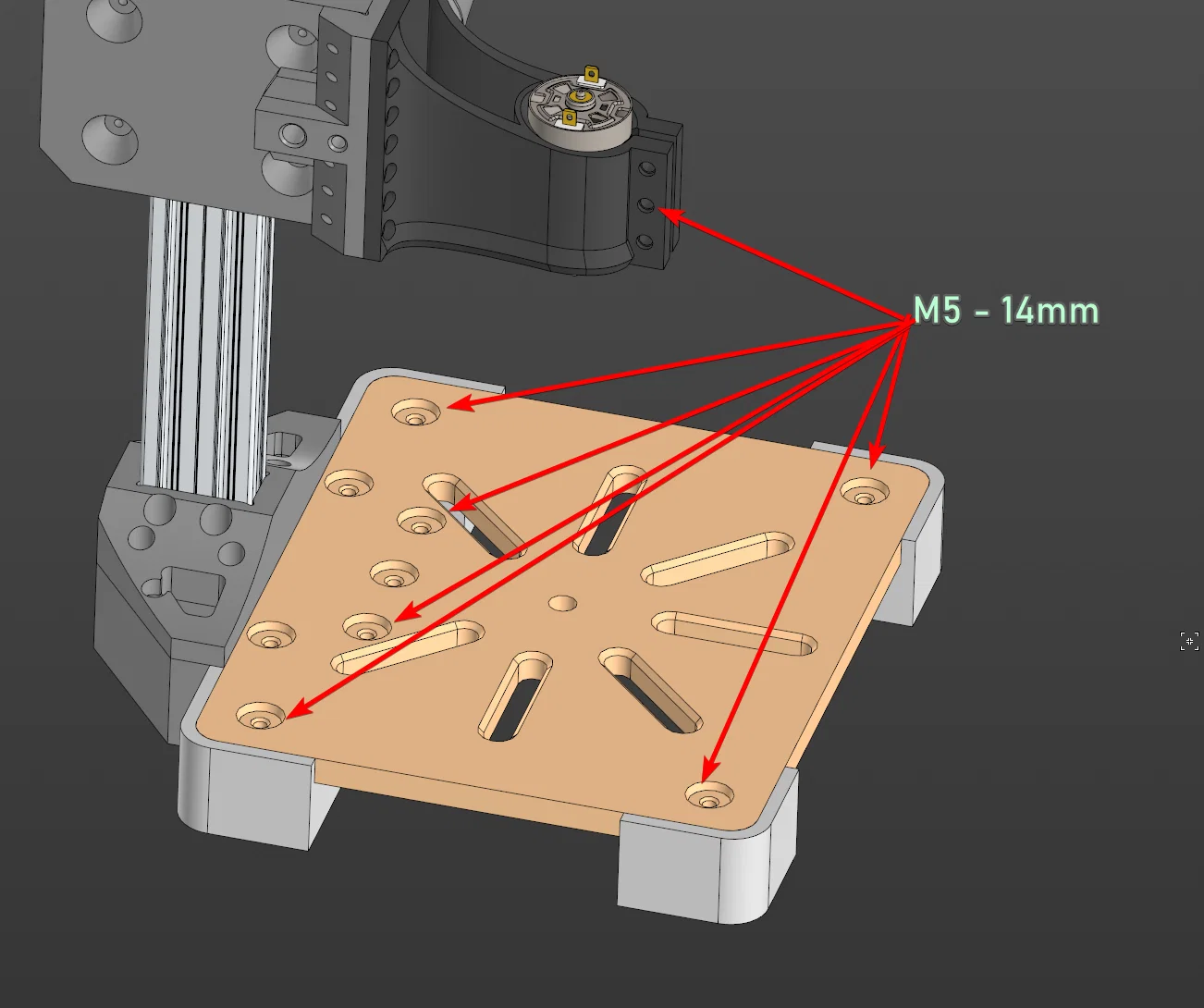

- Bu-lông M5 — 10 cái, chiều dài thân 14 mm (phần ren 5 mm).
- Bu-lông M3 — 16 cái, chiều dài 14 mm.
