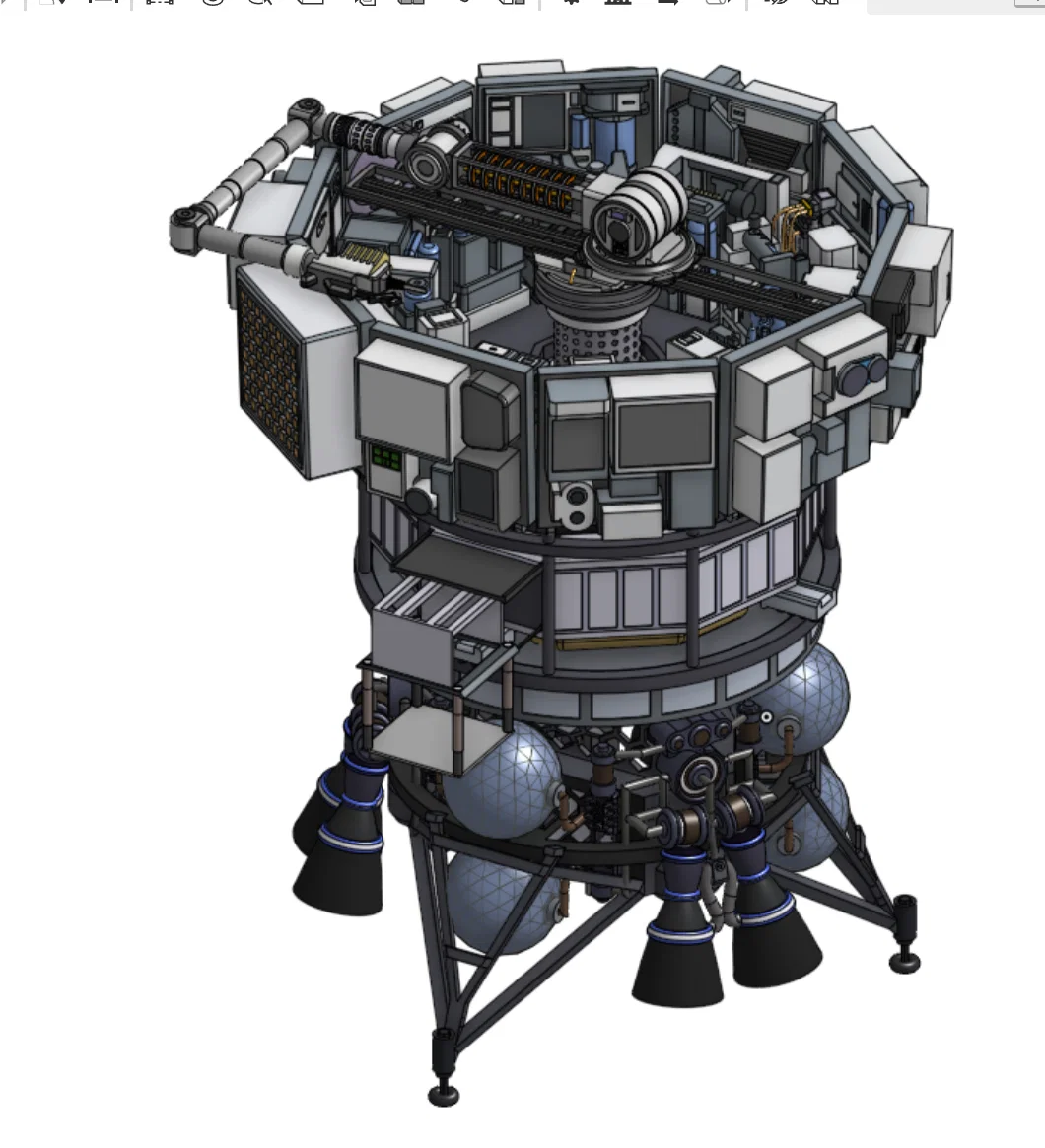

Mô hình Xe Thám hiểm Không gian (Space Rover Model)

Phần một: Lắp ráp cánh tay robot

Cánh tay robot là bộ phận cơ khí trung tâm nằm ngay trên đỉnh của module phía trên. Bạn hãy lắp ráp cụm chi tiết này trước khi gắn nó vào mô hình chính.

Một. Phần đế: Tìm mặt phẳng tròn chính, nơi có các vòng tròn gắn thẳng đứng và miếng đường ray. Gắn chặt đường ray vào chu vi của mặt phẳng này. Phần đế tròn thẳng đứng này đóng vai trò là trục xoay giữ toàn bộ cánh tay.

Hai. Phân đoạn cánh tay cốt lõi: Lấy phần cánh tay trung tâm có chi tiết xoắn ốc màu cam và cố định điểm xoay của nó vào giá đỡ vòng thẳng đứng trên đế.

Ba. Các khớp nối mở rộng: Tìm phần nối bao gồm một hình tròn kết nối trực tiếp với một trục. Tiếp theo, tìm mảnh đối xứng của nó là miếng nhựa xám nguyên khối tương tự. Kết nối các miếng này vào phân đoạn cốt lõi, căn chỉnh chúng để tạo thành chiều dài liên tục của cánh tay.

Bốn. Phần mở rộng Boom: Lấy các chốt hình trụ màu xám và nối chúng theo đường thẳng để mở rộng tầm với của cánh tay ra xa khỏi lõi chính.

Năm. Thiết bị đầu cuối (End Effector): Tìm bộ phận chuyên dụng có hình dạng giống bóng đèn hoặc vỏ cảm biến. Gắn chặt nó vào ngay đầu của chuỗi trụ xám. Sau đó để cụm cánh tay đã hoàn thiện sang một bên.

Phần hai: Module phía trên

Phần này tạo nên cấu trúc vương miện dày đặc, nhiều bảng điều khiển ở phía trên của con tàu.

Bước A: Vòng ngoài

Một. Phân loại bảng điều khiển: Tập hợp các tấm bảng ngoại vi mỏng và rộng. Lưu ý rằng mỗi tấm bảng đều có thiết kế chi tiết cơ khí độc đáo trên bề mặt.

Hai. Cấu trúc chu vi: Đặt các tấm bảng bên ngoài thành một vòng tròn, xếp chúng cạnh nhau.

Ba. Khớp nối: Dán các cạnh của các tấm bảng lại với nhau theo thứ tự để tạo thành một vòng ngoài lớn và cứng cáp. Tạm thời để chiếc vương miện này sang một bên trong lúc xây dựng khung đỡ lõi.

Bước B: Vòng giữa và khoang trong

Một. Định hướng bảng điều khiển: Tập hợp các tấm bảng của vòng giữa. Những tấm này khác với bảng bên ngoài ở chỗ chúng hẹp hơn và được định hướng theo chiều dọc nhiều hơn.

Hai. Tạo vòng trong: Kết nối các tấm bảng thẳng đứng này cạnh nhau để tạo thành một vòng tròn đồng tâm nhỏ hơn.

Ba. Tấm vòng giữa: Đặt tấm vòng giữa theo chiều ngang. Gắn các tấm dọc đã hoàn thành trực tiếp lên trên tấm này, vì nó đóng vai trò là sàn hoặc kệ cấu trúc giữ chúng thẳng đứng.

Bốn. Tích hợp khoang Bot: Lấy khung Bot Bay, đây là mảnh hỗ trợ xương sống bên trong, và cố định nó trực tiếp bên dưới tấm vòng giữa.

Năm. Module lưu trữ: Gắn thành phần khoang lưu trữ phía dưới trực tiếp bên dưới khoang bot.

Phần ba: Giai đoạn hạ cánh và lực đẩy

Đây là nền tảng cấu trúc nặng nằm trực tiếp trên mặt đất.

Một. Đặt khung chính: Đặt khung chính của giai đoạn hạ cánh phẳng trên bàn làm việc của bạn. Đây là phần đế cấu trúc cho toàn bộ mô hình.

Hai. Bình chứa Isosphere: Tìm các bình chứa nhiên liệu đẩy hình cầu đa diện. Vì các bộ phận này bị tách rời khi in, trước tiên hãy dán các nửa lại với nhau. Sau khi khô, gắn các quả cầu đã hoàn thiện theo chiều dọc vào các khe được chỉ định bên trong khung chính.

Ba. Đường ống và động cơ đẩy: Tìm vỏ động cơ nhiên liệu đã tách rời, dán các nửa lại với nhau và gắn chúng theo chiều dọc vào các dầm cấu trúc bên ngoài phía dưới của khung chính. Tiếp theo, tìm các vòi phun hình lục giác. Lắp ráp các nửa vòi phun, sau đó gắn chặt chúng vào đáy của vỏ động cơ nhiên liệu, hướng xuống dưới.

Phần bốn: Tích hợp các cụm lắp ráp chính cuối cùng

Bây giờ, hãy xếp chồng các module đã hoàn thiện lên nhau từ dưới lên trên.

Một. Hạ thấp vương miện: Lấy cụm module phía trên đã hoàn thiện, bao gồm vòng ngoài, vòng giữa và khối khoang bot, rồi hạ nó xuống cổ gắn phía trên của khung giai đoạn hạ cánh. Đảm bảo nó được căn giữa và cân bằng.

Hai. Lắp đặt cơ cấu: Lấy cụm cánh tay robot đã hoàn thiện từ phần một và thả đế tròn của nó trực tiếp vào lỗ trung tâm phía trên của vòng giữa.
