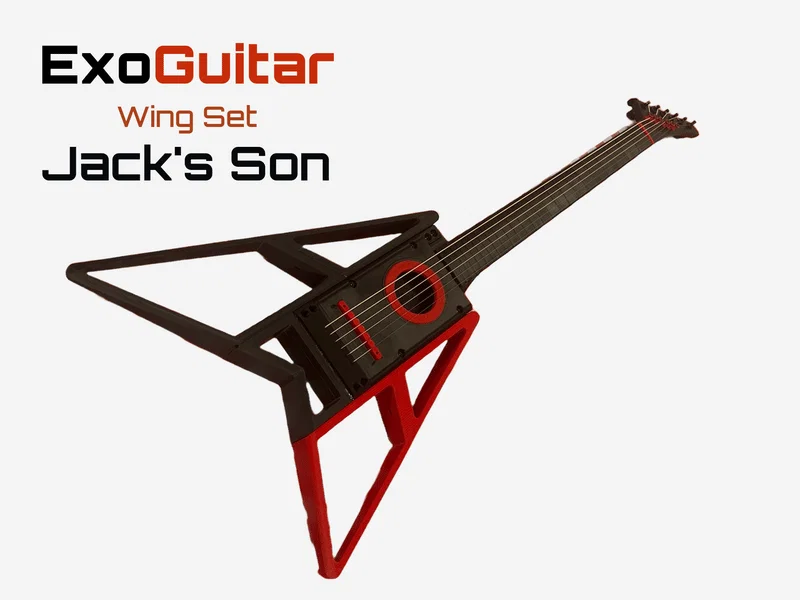

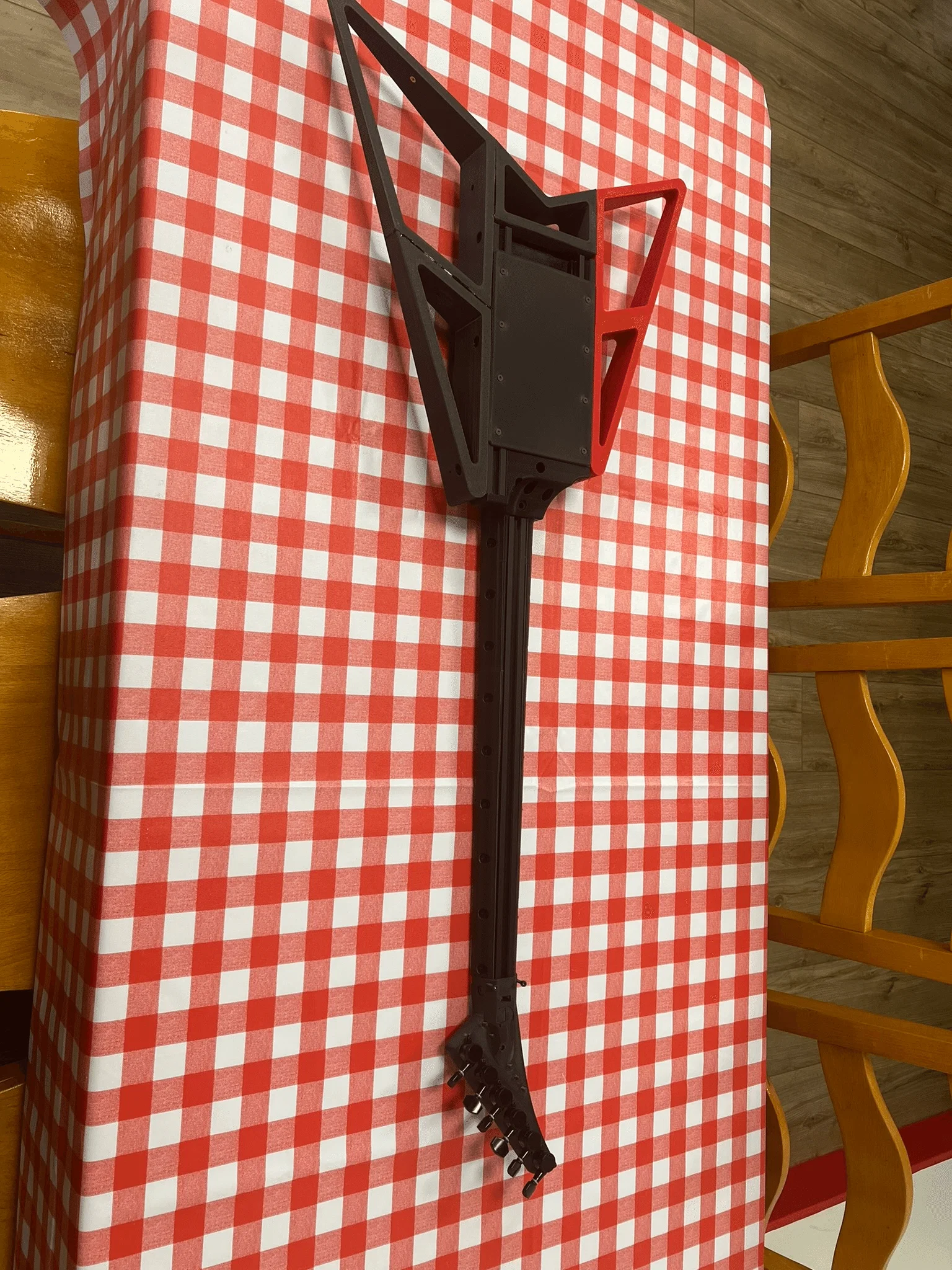

ExoGuitar - Bộ cánh Jack's Son

Một phần của dự án ExoGuitar — xem danh mục đầy đủ, kế hoạch xây dựng và hướng dẫn lắp ráp tại https://exoguitar.com

Lên kế hoạch cho dự án và tìm mua linh kiện

ExoGuitar có thể làm anh em hơi rối! Hãy ghé qua trang lập kế hoạch để lên chi tiết cho toàn bộ dàn guitar của mình - trang này sẽ hướng dẫn anh em qua từng bộ phận và đảm bảo tính tương thích, bao gồm tất cả các thành phần của ExoGuitar. Đây cũng là cách tốt nhất để mua linh kiện vì anh em có thể đặt tất cả mọi thứ cho một bản dựng hoàn chỉnh cùng lúc, thay vì chỉ mua lẻ bộ phận này.

Anh em có thể tìm thấy bộ phận này tại đây: ExoGuitar - Wing Sets - Jack's Son.

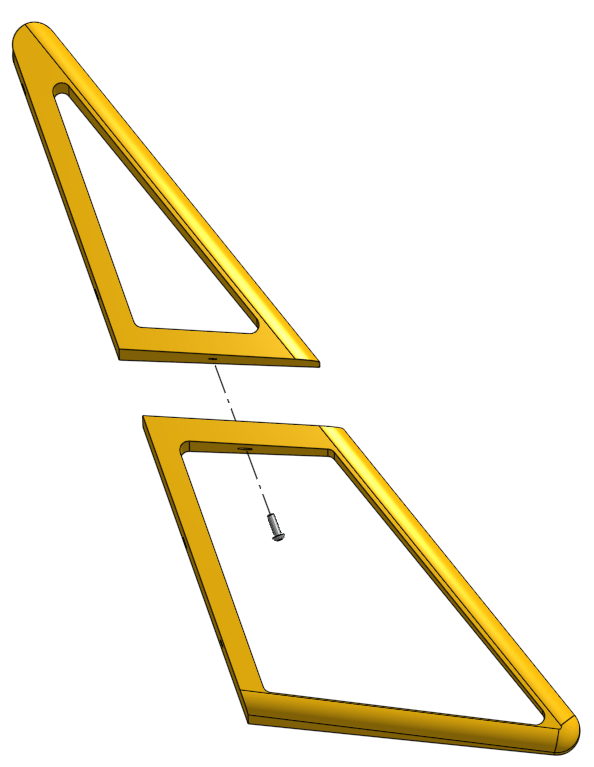

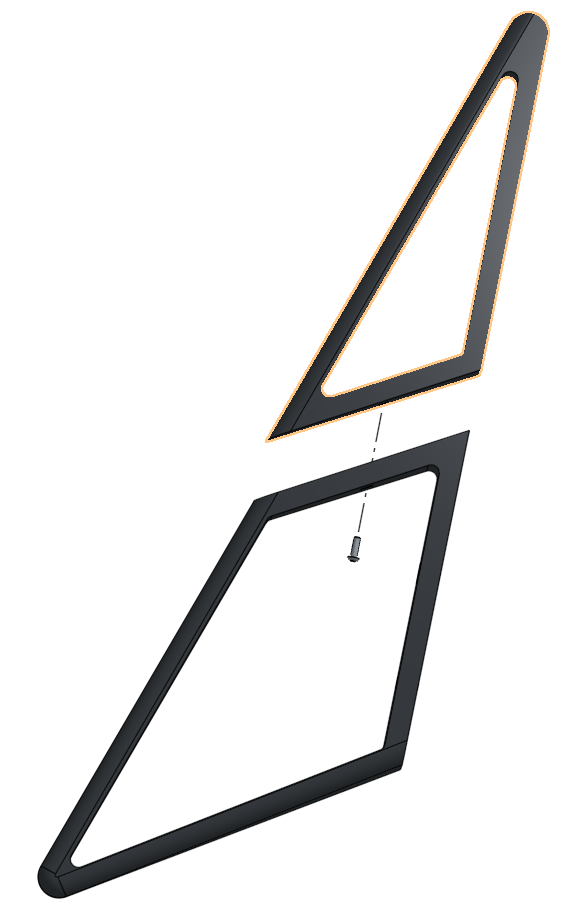

Bước 1: Ghép các mảnh cánh

Sử dụng keo và ốc M3 để gắn các mảnh cánh lại với nhau.

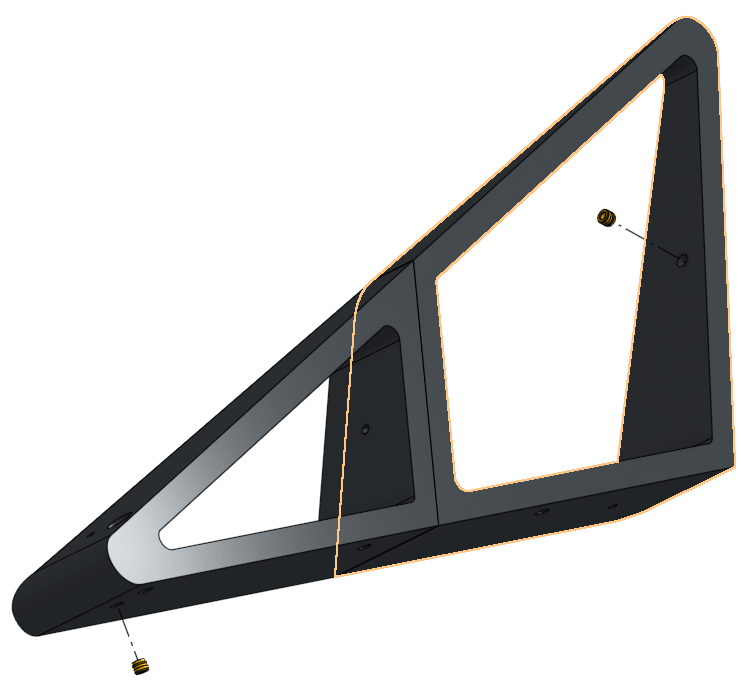

Bước 2: Lắp các Heat Set Inserts

Bước 3: Gắn cánh vào thân đàn

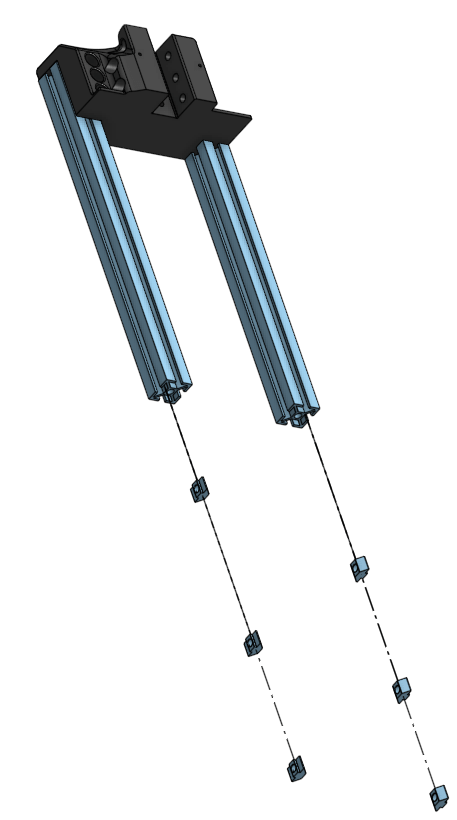

Bước 3a: Chèn Heat Inserts

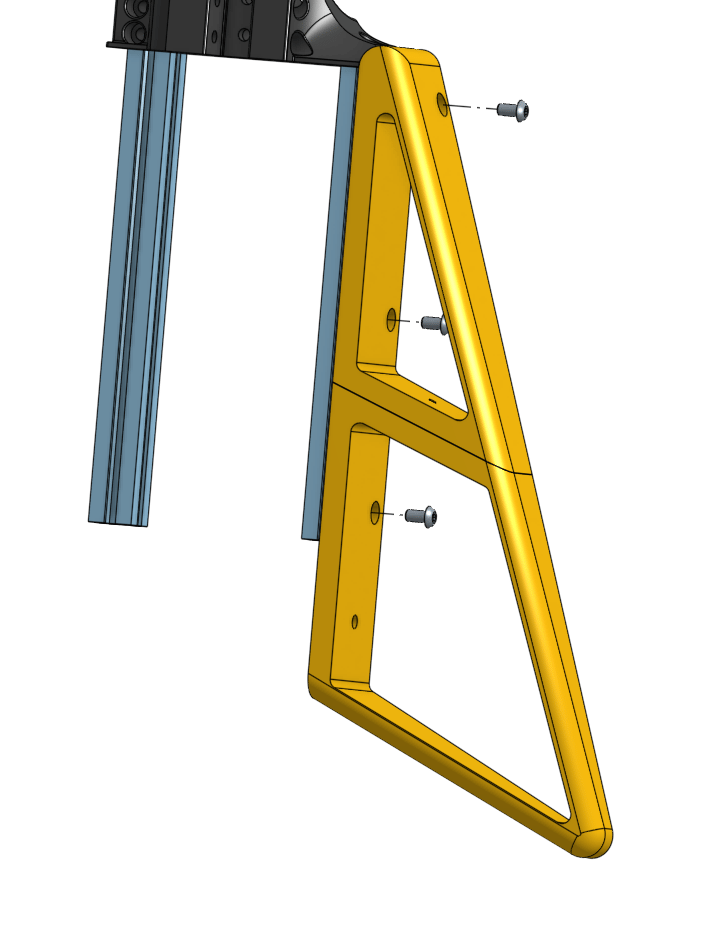

Bước 3b: Gắn cánh trái

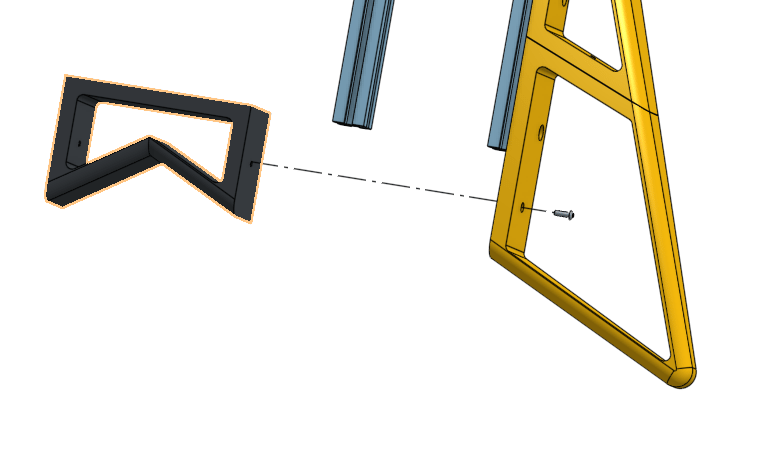

Bước 3c: Gắn phần giữa cánh

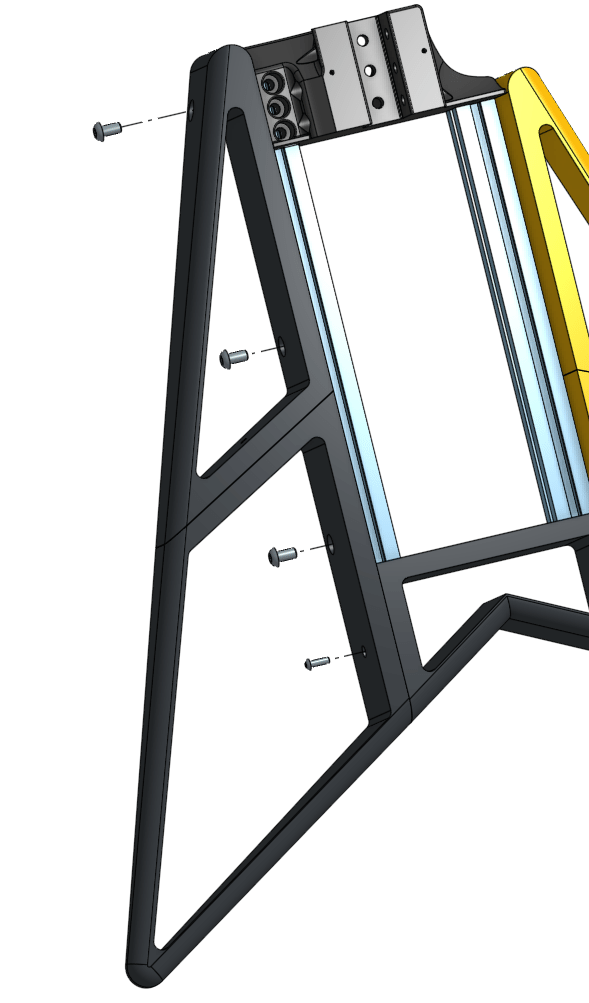

Bước 3d: Gắn cánh phải

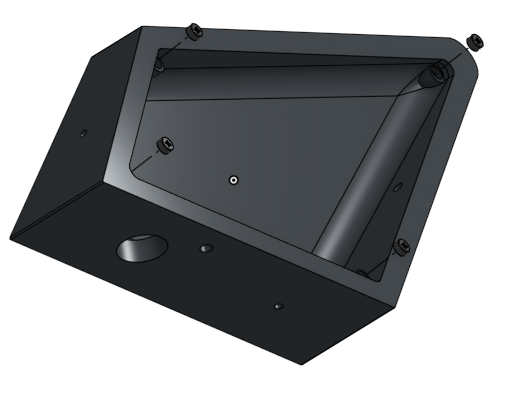

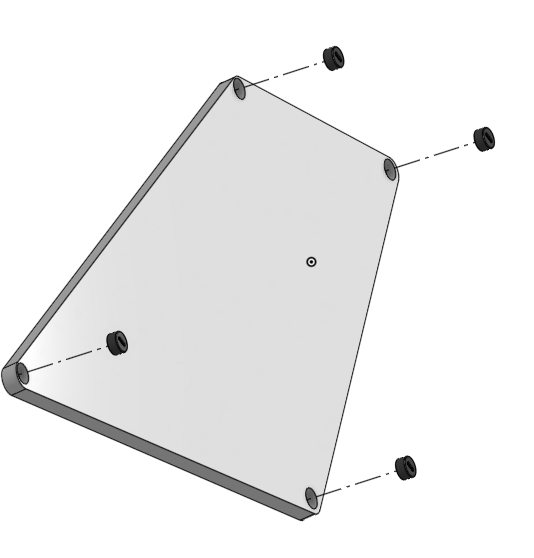

Bước 4: Lắp nam châm

Phần cứng (Hardware)

Bộ kit tự lắp (DIY Kit)

Anh em có thể đặt trọn bộ kit cho toàn bộ đàn từ trang lập kế hoạch, giá ước tính cho kit của phần này là 15.70 USD chưa bao gồm phí ship.

Tự mua lẻ

Nếu anh em muốn tự mua linh kiện, đây là danh sách chi tiết. Chi phí ước tính: 98.67 USD.

• 6x Ốc - Đầu bằng - M5x10
• 6x Đai ốc - Dạng trượt - M5
• 2x Heat Set Insert - M3 - 4.8mm OD - 4.6mm L - Có vành
• 2x Ốc - Đầu phẳng - M3x20
• 1x Thanh nhôm định hình 2020 - 250mm
• 1x Thanh nhôm định hình 2020 - 200mm
• 20x Heat Set Insert - M3 - 5mm OD - 4mm L
• 4x Ốc - Bambu - BT3x14
• 2x Nút đeo dây đàn
• 1x Jack - Output - Mono 1/4 inch
