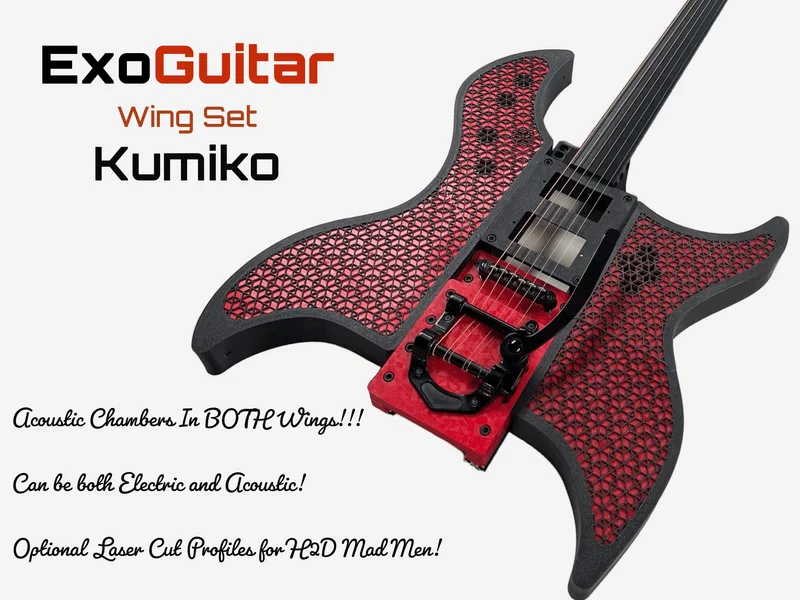

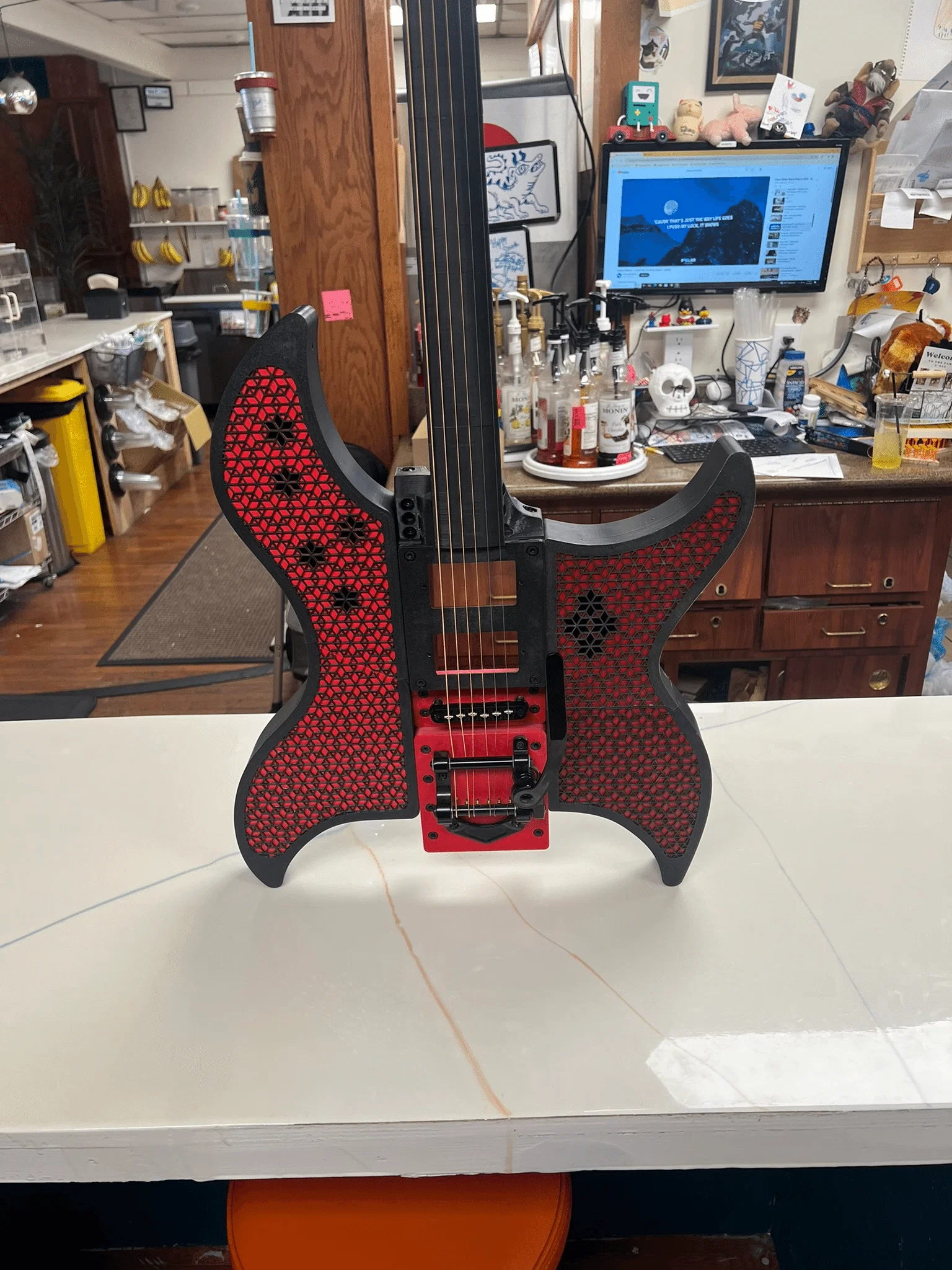

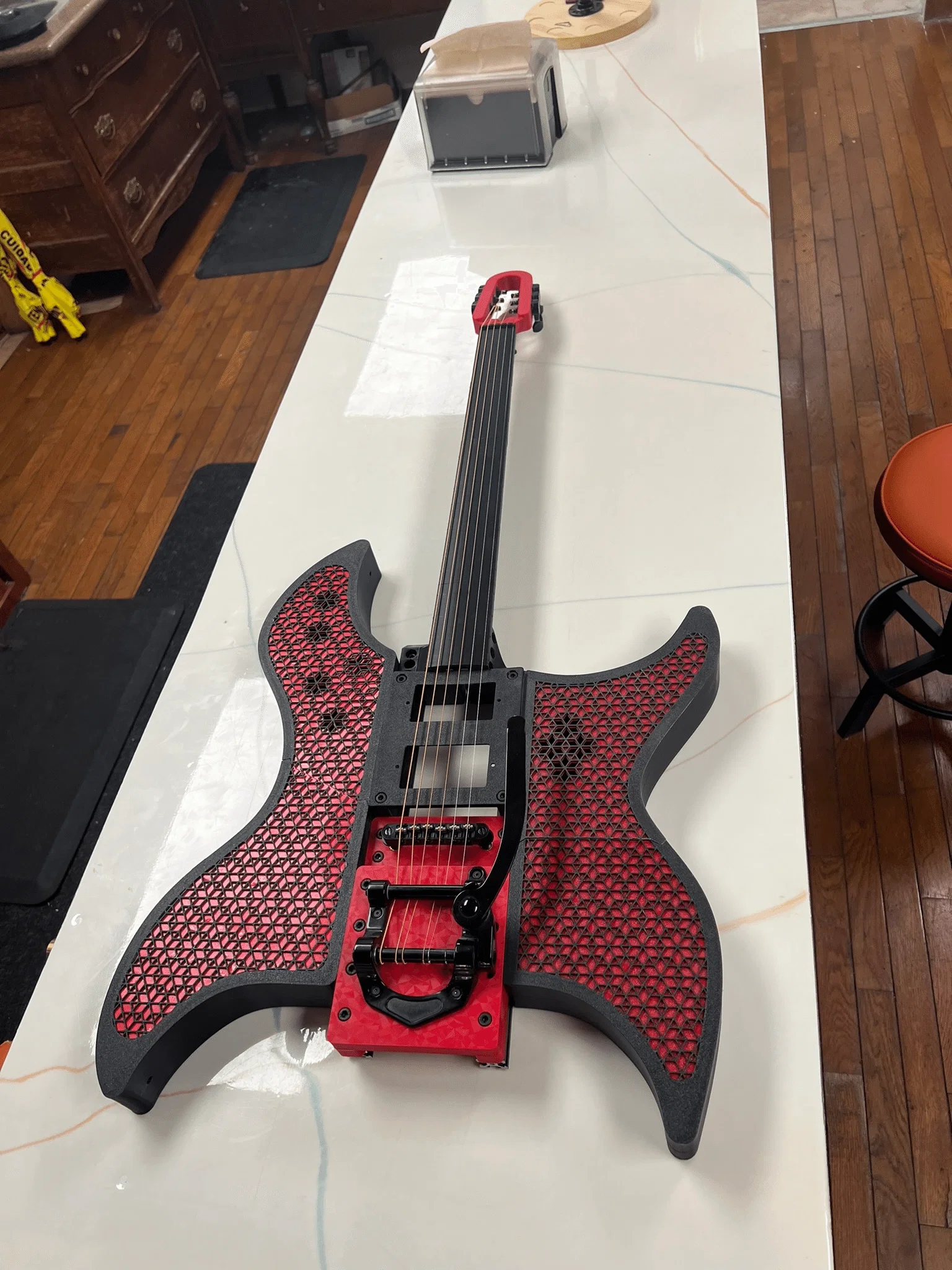

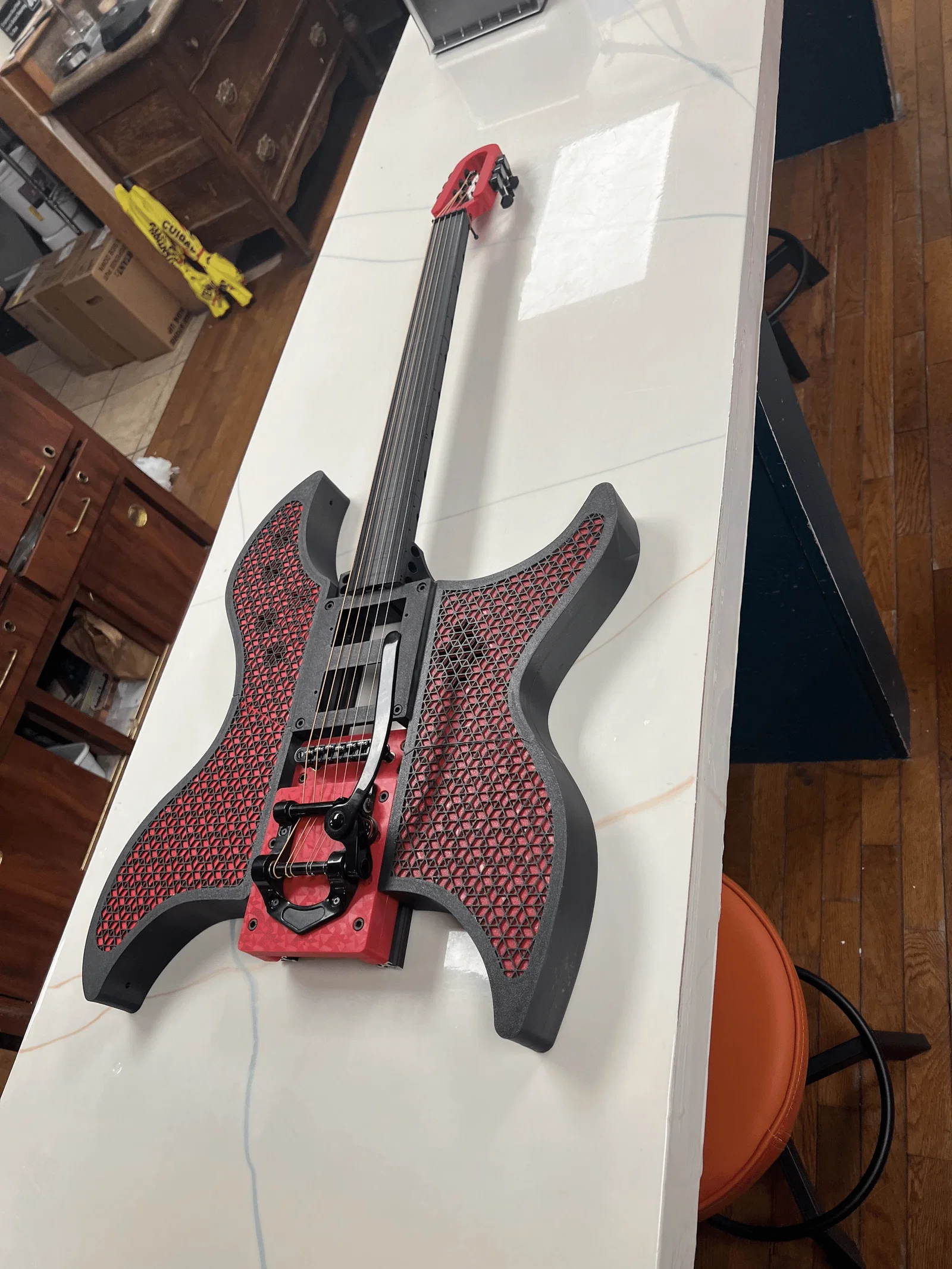

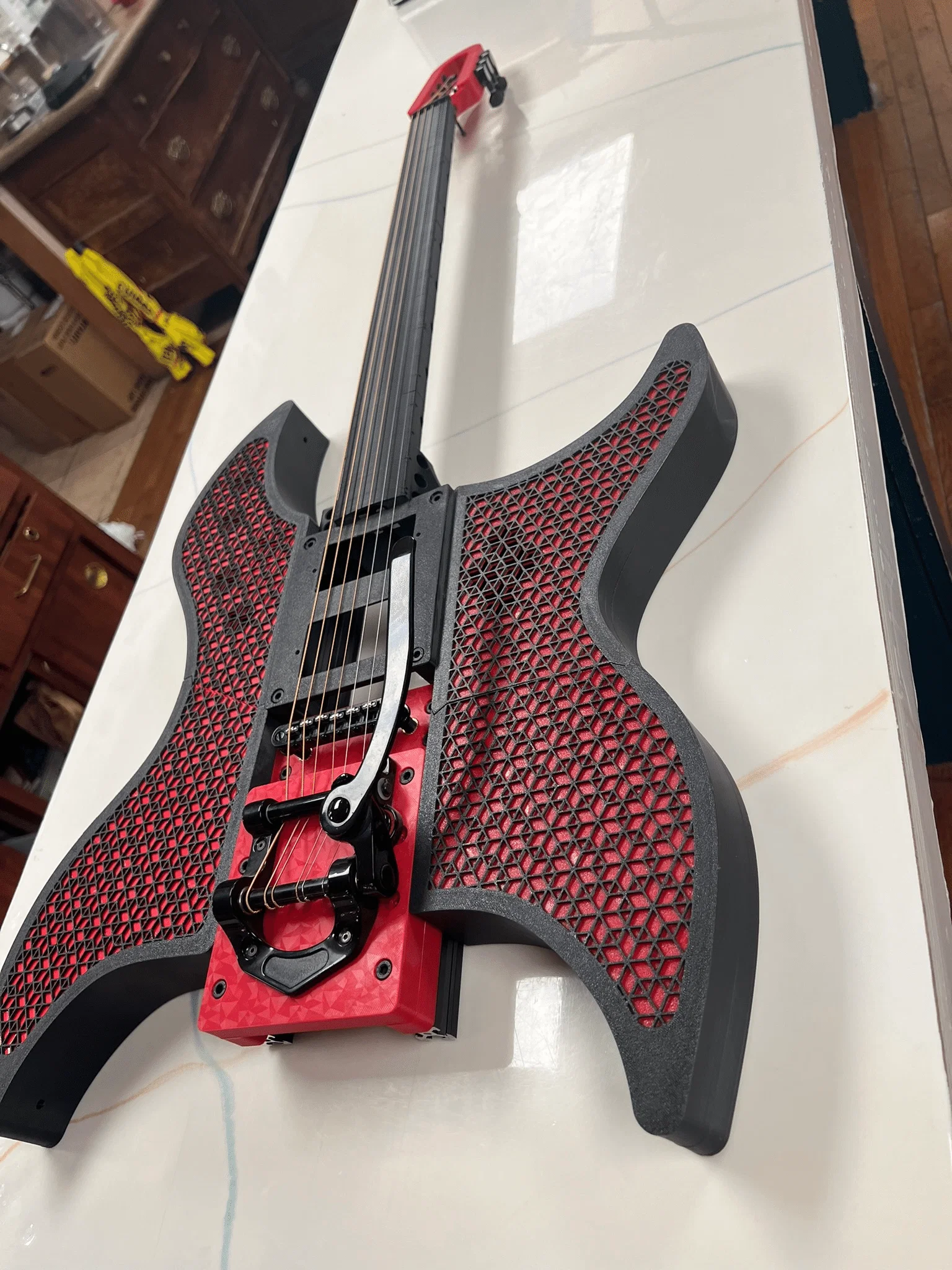

ExoGuitar - Bộ cánh (Wing Sets) - Kiểu Kumiko

Một phần của dự án ExoGuitar — xem danh mục đầy đủ, công cụ lập kế hoạch lắp ráp và hướng dẫn chi tiết tại https://exoguitar.com

Lên kế hoạch và mua linh kiện

ExoGuitar có thể khá phức tạp đấy! Bạn hãy ghé qua công cụ lập kế hoạch của chúng tôi để lên cấu hình cho toàn bộ cây đàn - công cụ này sẽ hướng dẫn bạn từng linh kiện khả dụng và đảm bảo độ tương thích cho tất cả các bộ phận ExoGuitar. Đây cũng là cách tốt nhất để mua linh kiện, vì bạn có thể mua trọn bộ cho cả cây đàn thay vì chỉ mua lẻ mỗi bộ phận này.

Bạn có thể tìm thấy bộ phận cụ thể này, ExoGuitar - Wing Sets - Kumiko, ngay trên trang web của chúng tôi.

Lưu ý là mẫu này cần dùng nhiều keo dán hơn so với các bộ phận khác nhé.

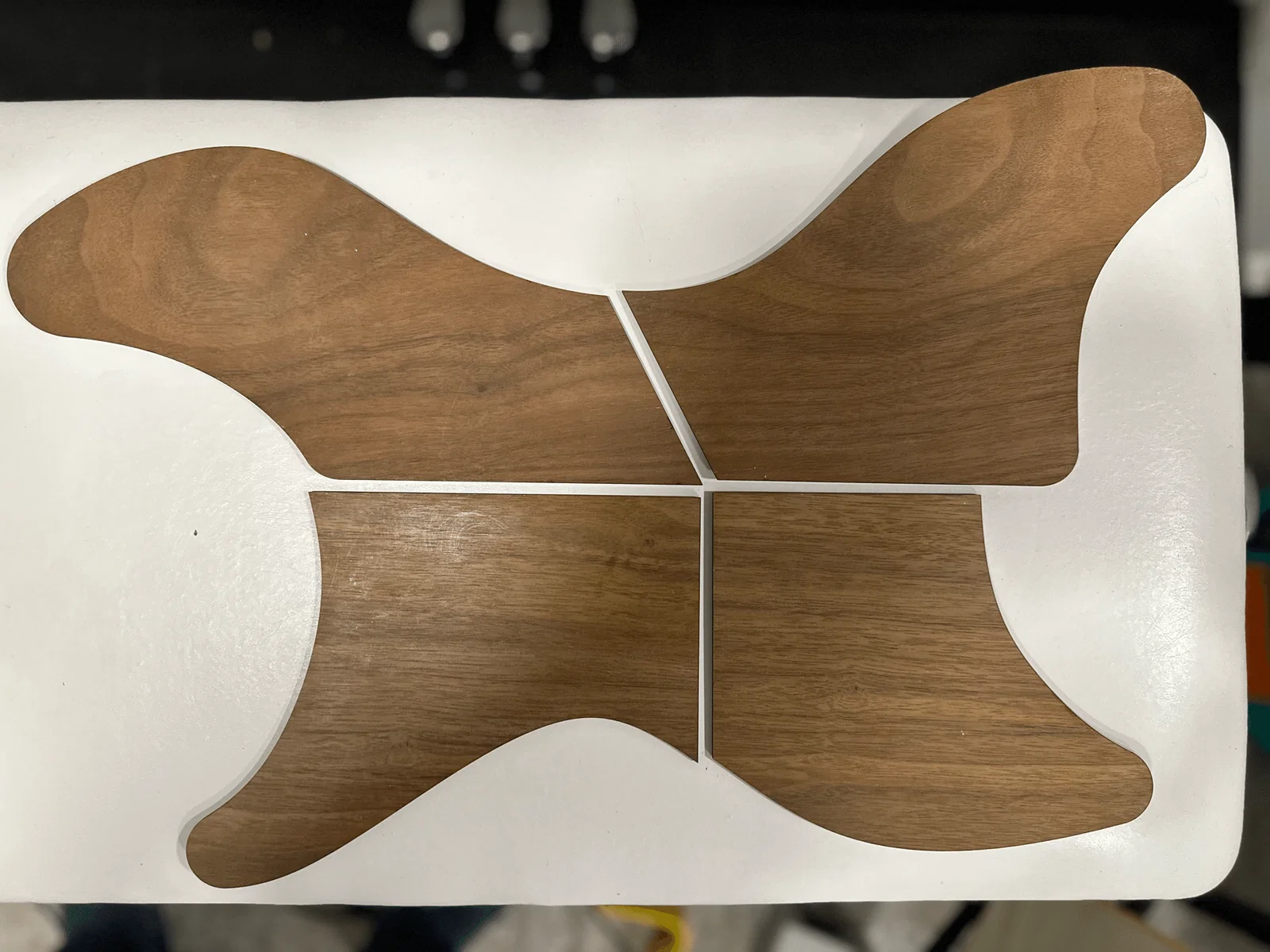

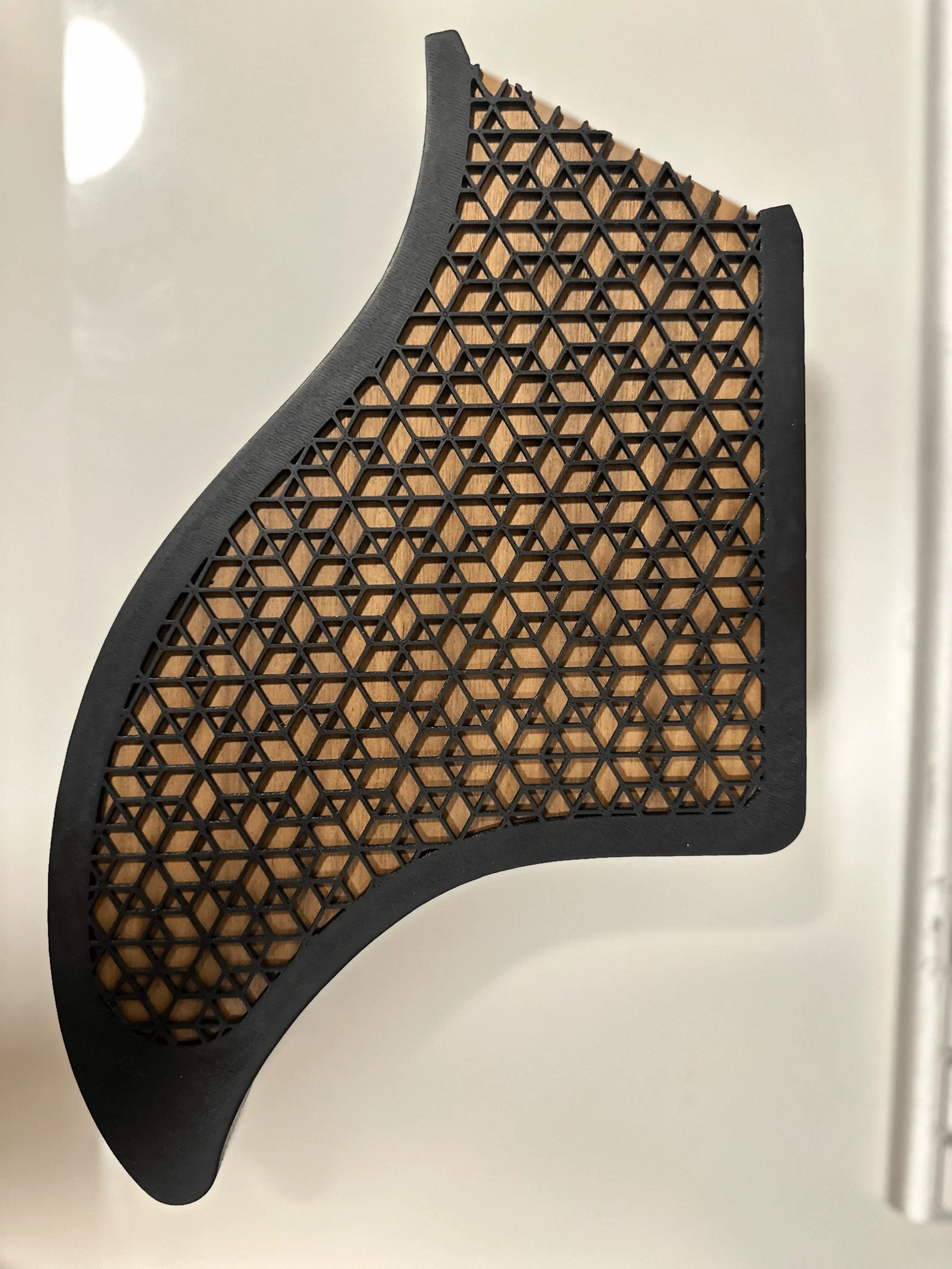

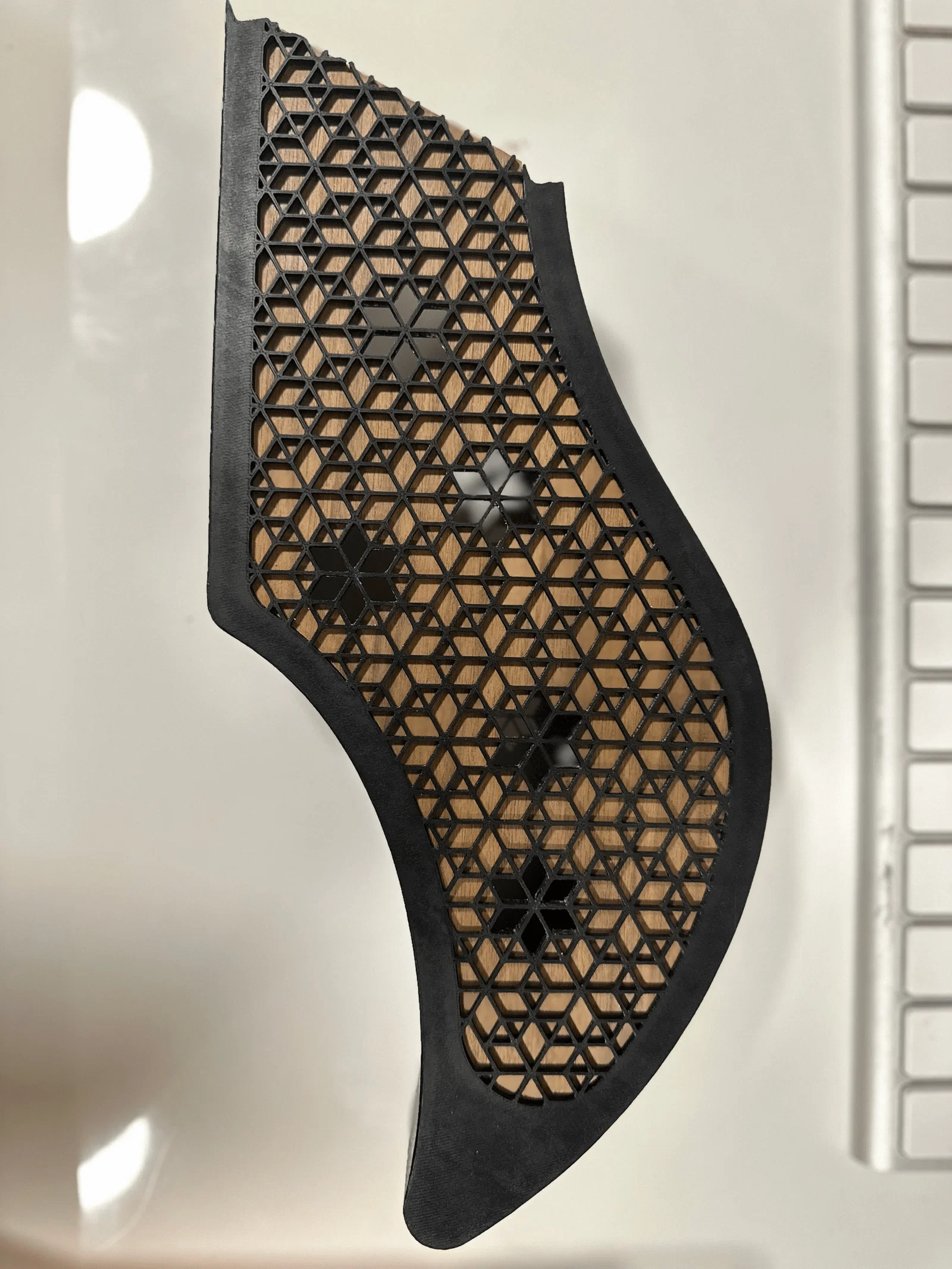

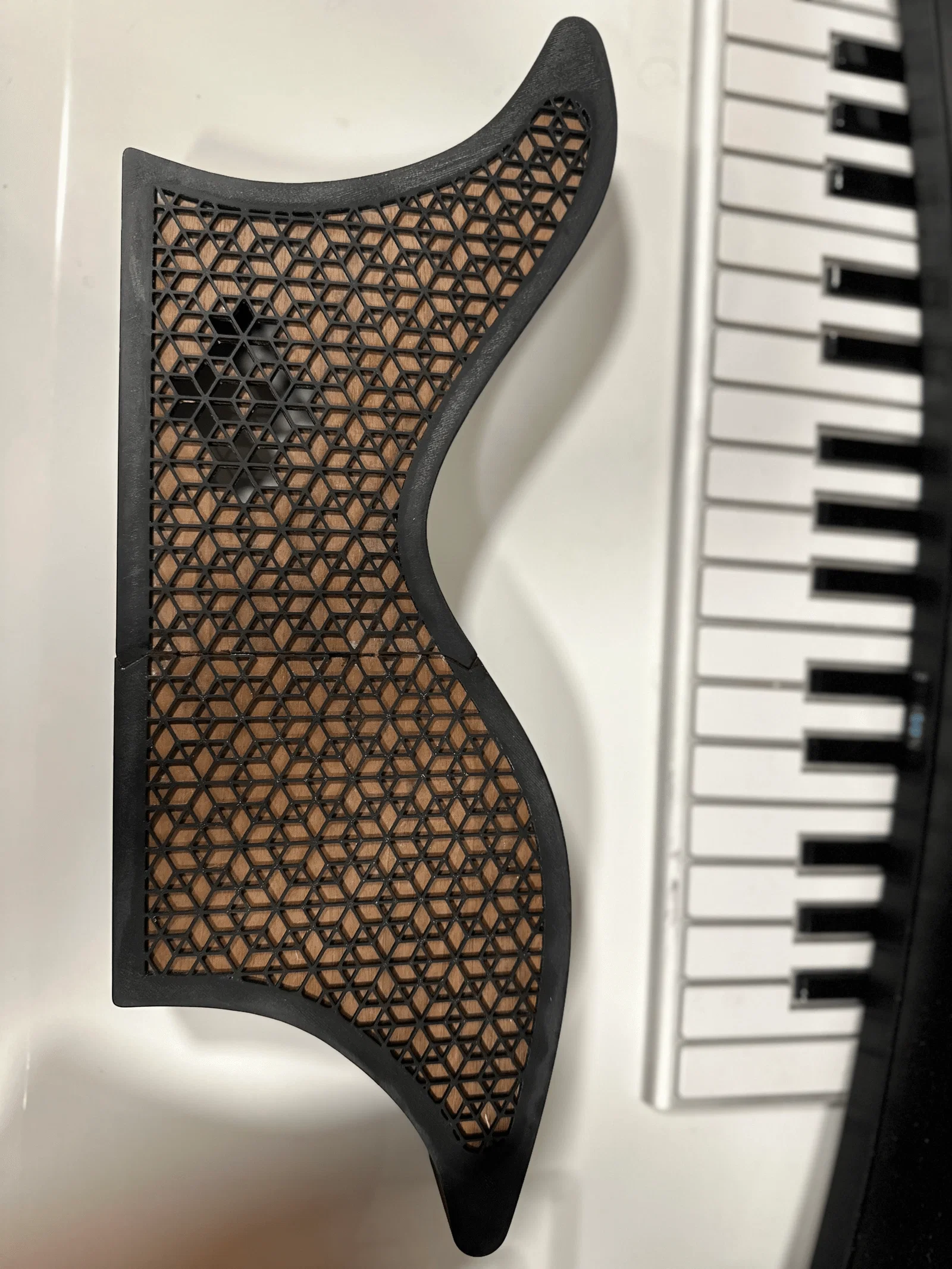

Bước 1: Dán các tấm ốp mặt vào tấm Panel trước

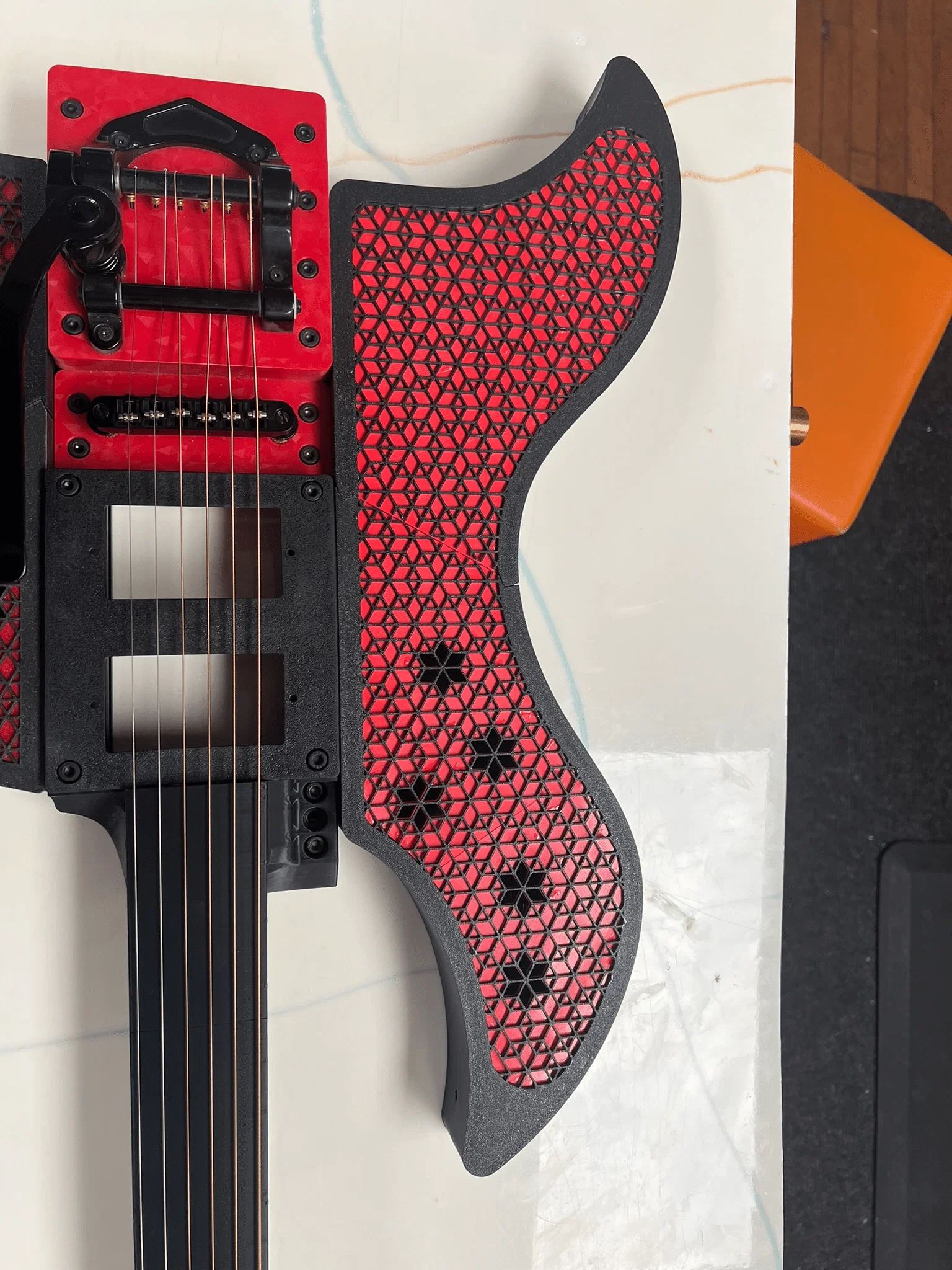

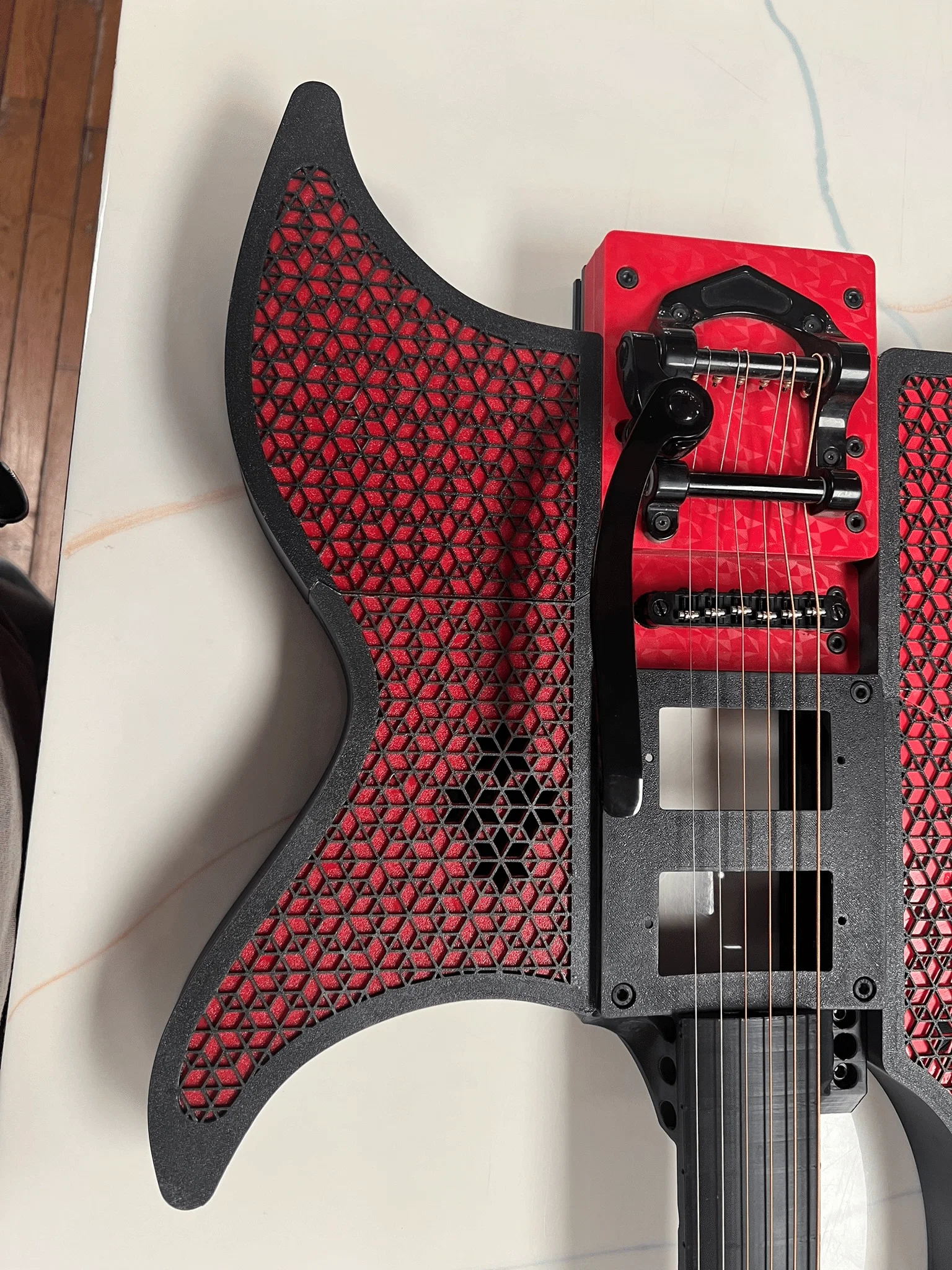

Bước 2: Lắp ráp như những bộ Wing set thông thường

Gắn vào khung 2020 bằng vít M5x10 và đai ốc slide-in.
Dán các mảnh lại với nhau khi bạn kết nối chúng vào khung 2020. Hãy lắp đặt các linh kiện điện tử vào và nhớ kiểm tra xem chúng hoạt động tốt không (vì bạn sẽ dán kín phần này lại).

Bước 3: Dán các tấm Panel phía sau

Phần cứng

Bộ DIY Kit

Bạn có thể đặt hàng trọn bộ DIY kit từ công cụ lập kế hoạch của chúng tôi, giá dự tính cho bộ phận này là $16.44 chưa bao gồm phí vận chuyển.

Tự mua linh kiện (Self Source)

Nếu bạn muốn tự mua linh kiện, đây là danh sách cần thiết. Chi phí dự kiến: $95.23.

• 12x Vít - Đầu tròn - M5x10
• 12x Đai ốc - Slide In - M5
• 2x Heat Set Insert - M3 - 4.8mm OD - 4.6mm L - Có vành
• 1x Vít - Đầu bằng - M3x35
• 1x Vít - Đầu bằng - M3x45
• 1x Thanh nhôm định hình 2020 - 300mm
• 1x Thanh nhôm định hình 2020 - 250mm
• 2x Chốt đeo dây đàn (Strap Buttons)
• 1x Jack cắm - Output - Mono 1/4in
