ExoGuitar - Mặt nạ (Face Plates) - Dual Humbucker

Một phần của dự án ExoGuitar — xem danh mục đầy đủ, trình lập kế hoạch lắp ráp và hướng dẫn chi tiết tại https://exoguitar.com

Lập kế hoạch lắp ráp và mua linh kiện

ExoGuitar có thể khá phức tạp đấy! Hãy ghé qua trình lập kế hoạch của chúng tôi để lên kế hoạch cho toàn bộ quá trình lắp ráp. Công cụ này sẽ hướng dẫn anh em từng bước, kiểm tra độ tương thích của tất cả các linh kiện ExoGuitar. Đây cũng là cách tốt nhất để mua linh kiện, vì anh em có thể đặt hàng trọn bộ cho cả cây đàn thay vì chỉ mua lẻ linh kiện này.

Anh em có thể tìm thấy linh kiện cụ thể này, ExoGuitar - Face Plates - Dual Humbucker, trên trang web của chúng tôi.

Quy trình lắp ráp tương tự như các mặt nạ điện tử in 3D khác: cách đi dây phần cứng in giống nhau, các bộ phận pickup và công tắc sẽ thay đổi tùy phiên bản. Các hình minh họa lắp ráp có thể hiển thị phiên bản Single Humbucker hoặc kiểu khác, nhưng các bước kỹ thuật cơ bản thì hoàn toàn giống nhau.

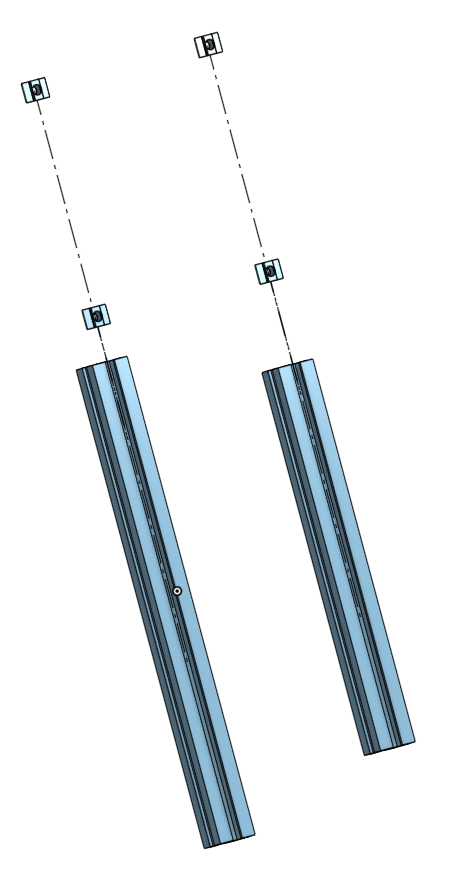

Bước 1: Lắp đai ốc trượt (Slide In Nuts)

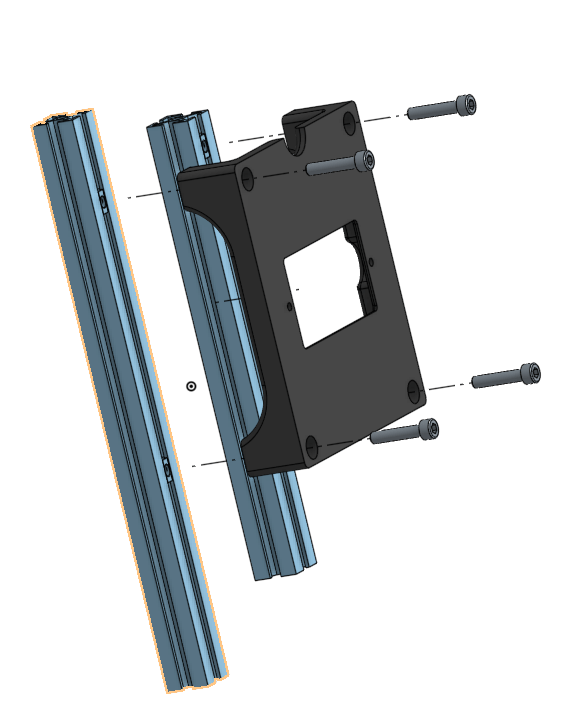

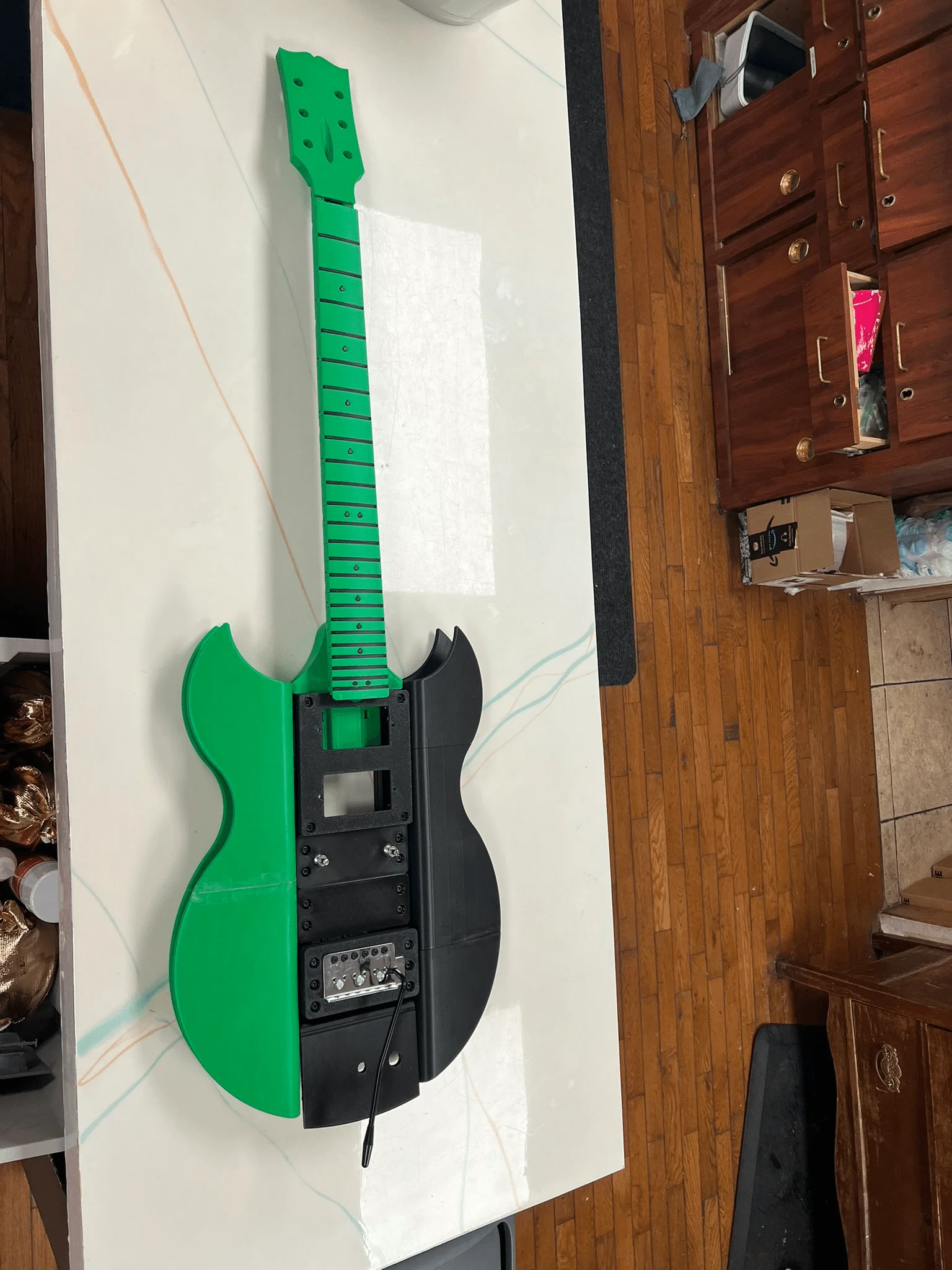

Bước 2: Gắn mặt nạ (Faceplate) vào khung 2020

Bước 3: Lắp ráp bộ dây tín hiệu

Hãy hoàn thiện bộ dây trước khi luồn vào trong thân đàn. Việc ngắt kết nối giữa dây nối ở mặt nạ và bó dây dài đi vào thân đàn sẽ giúp anh em không cần phải cắt mối hàn nếu muốn tách riêng các bộ phận sau này.

Bước 3a: Đi dây tín hiệu và dây mát (Grounds)

Đi dây thô với loại dây 24 Gauge giữa các pickup, công tắc, biến trở (pots) và giắc cắm đầu ra. Đảm bảo các đường dây uốn lượn gọn gàng, tránh các điểm kẹp nhựa và rãnh nhôm. Kết nối mạch âm lượng/tông/bộ lọc theo sơ đồ cho mặt nạ này.

Bước 3b: Tùy chọn giắc cắm JST (Mặt nạ ↔ Dây thân đàn)

Dòng BOM Connector - JST 2 - Prewired là Tùy chọn — anh em có thể thay thế bằng việc dùng một dây liền mạch được hàn trực tiếp.

(Tùy chọn) Lắp một cặp JST 2 chân đực + cái đã nối sẵn cho mỗi pickup theo danh sách BOM (ba cặp cho cấu hình Strat/HSS, hai cặp cho mặt nạ kép, một cặp cho mặt nạ Single Humbucker) tại vị trí ranh giới giữa bộ dây mặt nạ và dây luồn vào rãnh khung. Chỉ cắt dây sau khi đã đánh dấu cực tính; kiểm tra độ chắc chắn trước khi bọc ống co nhiệt.

Nếu thích cách hàn truyền thống cho mọi mối nối → thì không cần mua đầu nối này.

Bước 3c: Tùy chọn đầu cốt (Spade Lugs) cho Pots/Công tắc/Giắc cắm

Dòng BOM Connector - Spade - 4.8mm là Tùy chọn.

(Tùy chọn) Luồn các đầu cốt bọc cách điện vào chân biến trở hoặc các chốt giắc cắm — giúp tránh việc phải hàn nhiều lần ở không gian hẹp. Số lượng cần theo dòng BOM của mặt nạ này.

Nếu thích hàn trực tiếp lên chân linh kiện → thì bỏ qua linh kiện này (cách này cũng rất tốt).

Bước 3d: Dụng cụ khuyến nghị — Kìm bấm + Tuốt dây

Đối với giắc JST và đầu cốt, hãy dùng bộ dụng cụ bấm/tuốt dây được liệt kê trong phần Dụng cụ khuyến nghị trên trang lập kế hoạch (tools.json tại gốc danh mục).

Kiểm tra thông mạch trên từng cặp nối trước khi lắp cố định các chi tiết in.

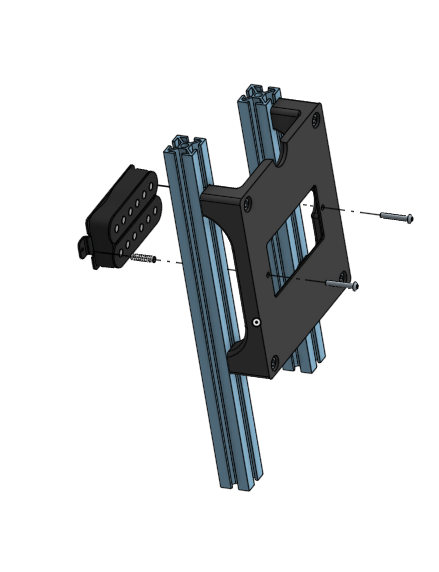

Bước 4: Gắn các thiết bị điện tử

Phần cứng

Bộ kit DIY

Anh em có thể đặt mua bộ kit DIY cho toàn bộ quá trình lắp ráp từ trình lập kế hoạch, giá ước tính cho linh kiện này khoảng $67.07 chưa bao gồm phí ship.

Tự tìm nguồn linh kiện

Nếu anh em muốn tự mua linh kiện, đây là danh sách. Chi phí ước tính: $119.73.

• 4x Nut - Slide In - M5
• 4x Screw - Button Head - M5x30
• 1x Switch - Toggle Selector - Three Way
• 1x Potentiometer - A500K - Volume
• 1x Potentiometer - B500K - Tone
• 1x Capacitor - .022uf
• 1x Pickup - Humbucker - Neck
• 1x Pickup - Humbucker - Bridge
• 1x Wire - 24 Gauge
• 1x Jack - Output - Mono 1/4in
• 2x Connector - JST 2 - Prewired
• 16x Connector - Spade - 4.8mm
