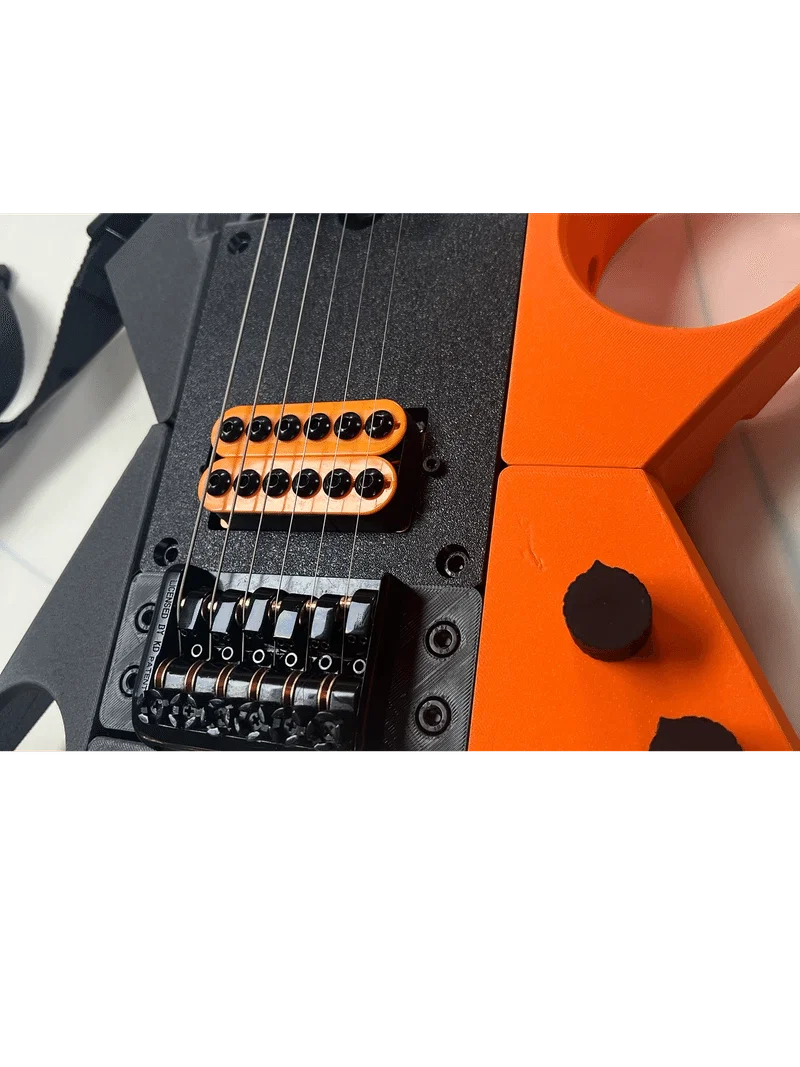

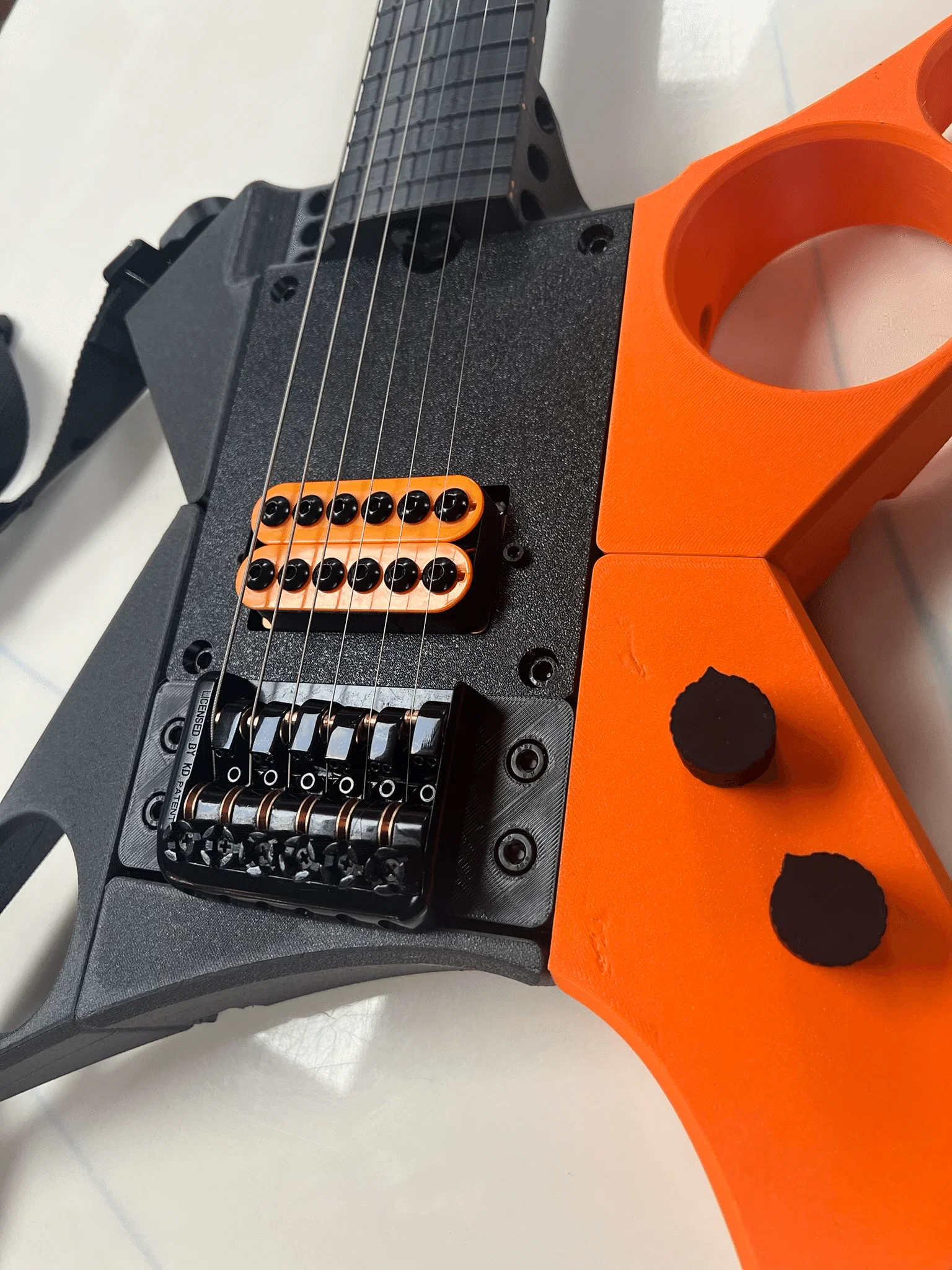

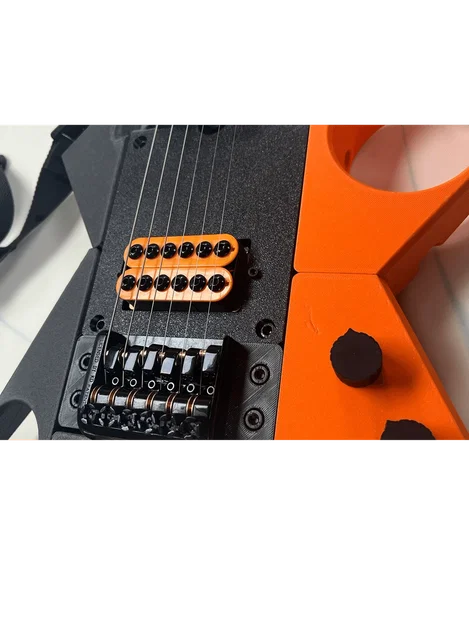

ExoGuitar - Tấm mặt - Single Humbucker - Bridge
Hướng dẫn chi tiết cách lắp đặt tấm mặt cho pickup Single Humbucker thuộc hệ sinh thái ExoGuitar. Bao gồm quy trình đi dây điện tử, danh sách linh kiện cần thiết và cách sử dụng build planner để tối ưu hóa việc lắp ráp đàn guitar in 3D.
Mô tả
Đây là một phần thuộc dự án ExoGuitar — bạn có thể xem danh mục đầy đủ, công cụ lập kế hoạch lắp ráp và hướng dẫn chi tiết tại https://exoguitar.com
Lên kế hoạch lắp ráp và mua linh kiện
ExoGuitar có thể khá phức tạp đấy! Hãy ghé qua trang lập kế hoạch của chúng tôi để lên kế hoạch cho toàn bộ quá trình lắp ráp. Nó sẽ hướng dẫn bạn qua từng bộ phận hiện có và đảm bảo tính tương thích. Đây cũng là cách tốt nhất để mua linh kiện vì bạn có thể mua đủ bộ cho cả cây đàn cùng một lúc thay vì chỉ mua lẻ linh kiện này.
Bạn có thể tìm thấy bộ phận cụ thể này, ExoGuitar - Face Plates - Single Humbucker - Bridge, trên trang web của chúng tôi.
Quy trình lắp ráp cũng giống như các tấm mặt (face plates) điện tử in 3D khác: cách đi dây phần cứng in sẵn tương tự, còn pickup và chuyển mạch sẽ tùy thuộc vào từng loại. Các hình ảnh minh họa tháo rời chung có thể hiển thị phiên bản Single Humbucker hoặc bố cục khác—nhưng các bước cơ khí thì hoàn toàn giống nhau.

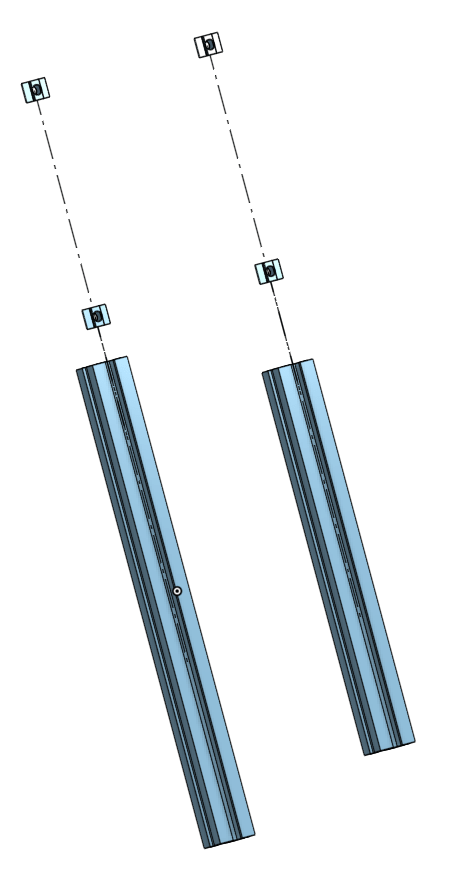

Bước 1: Chèn đai ốc trượt (Slide In Nuts)

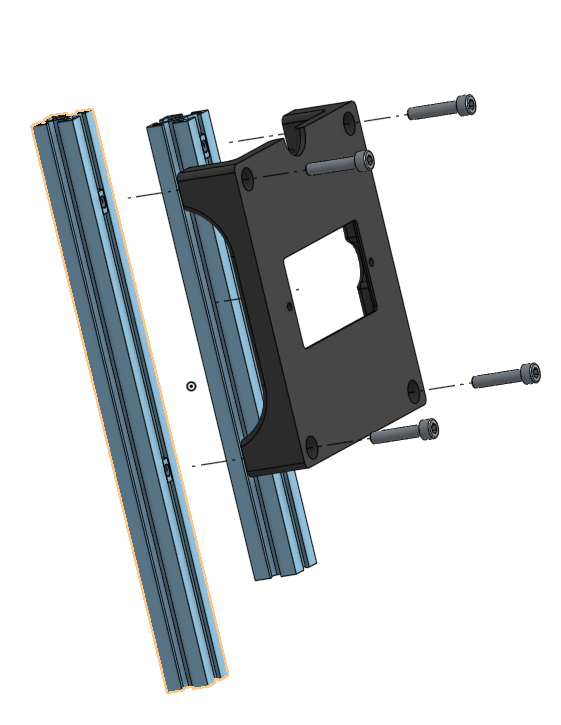

Bước 2: Gắn tấm mặt vào thanh 2020
Bước 3: Lắp ráp bộ dây tín hiệu
Hãy hoàn thiện bộ dây trước khi đi dây vào phần cánh đàn. Việc ngắt kết nối giữa dây mặt đàn và dây dẫn dài vào cánh đàn sẽ giúp bạn tránh phải cắt mối hàn mỗi khi muốn tháo rời phần cánh.
Bước 3a: Đi dây tín hiệu và dây mát
Đi dây Wire - 24 Gauge giữa các pickup, công tắc, biến trở (pot) và giắc đầu ra sao cho các đường cong không bị vướng vào kẹp in và rãnh nhôm. Kết nối các tụ/điện trở theo sơ đồ cho tấm mặt này.
Bước 3b: Đầu nối JST tùy chọn (Nối giữa mặt đàn và cánh đàn)
Các mã Connector - JST 2 - Prewired trong danh mục BOM là Tùy chọn — bạn có thể chọn cách hàn trực tiếp dây dài nếu muốn.
(Tùy chọn) Gắn một cặp JST 2 chân đực + cái cho mỗi pickup (theo danh mục BOM) tại điểm nối giữa phần dây mặt đàn và dây dẫn vào rãnh nhôm. Hãy cắt tỉa chiều dài sau khi đã đánh dấu cực tính; kiểm tra độ chắc chắn trước khi dùng ống co nhiệt.
Nếu thích hàn truyền thống → bạn có thể bỏ qua phần mua đầu nối này.
Bước 3c: Đầu nối Spade tùy chọn cho biến trở/công tắc/giắc
Mã Connector - Spade - 4.8mm là Tùy chọn.
(Tùy chọn) Cắm các đầu nối spade có bọc cách điện vào chân biến trở hoặc giắc cắm để tránh phải hàn nhiệt nhiều lần vào các linh kiện nhỏ hẹp. Hãy mua đúng số lượng theo danh mục BOM cho tấm mặt này.
Nếu thích hàn trực tiếp vào chân linh kiện → bỏ qua mục này vẫn ổn.
Bước 3d: Dụng cụ khuyên dùng — Kìm bấm và tuốt dây
Đối với đầu nối JST và đầu spade, hãy sử dụng kìm bấm/tuốt dây chuyên dụng được liệt kê trong mục Recommended tools trên trang lập kế hoạch.
Kiểm tra thông mạch trên từng cặp kết nối trước khi lắp chặt các bộ phận in 3D.

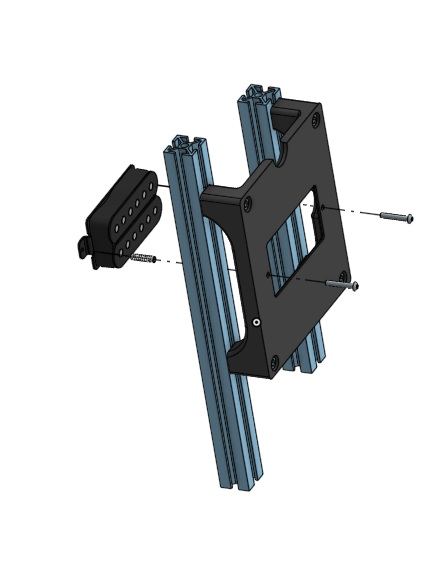

Bước 4: Gắn các linh kiện điện tử
Phần cứng
Bộ kit tự lắp (DIY Kit)
Bạn có thể đặt hàng bộ kit DIY cho toàn bộ cây đàn từ trang lập kế hoạch, chi phí ước tính cho phần này là $33.76 chưa bao gồm phí vận chuyển.
Tự mua linh kiện (Self Source)
Nếu muốn tự mua, đây là danh sách linh kiện. Chi phí ước tính: $93.75.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
