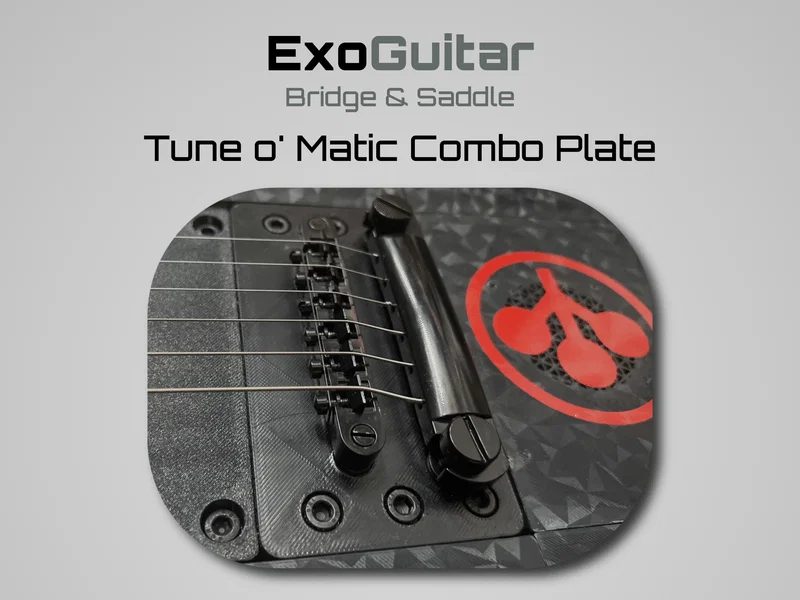

ExoGuitar - Ngựa đàn - Tune O' Matic - Single Plate

Tác giả spikeon

Lượt tải: 1
Lượt thích: 0
Lượt coi: 41
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 3 file · 687 KB· 687 KB

File 3 687 KB

exoguitar_bridge_tune-o-matic-single-plate_print--tune-o-matic-single-plate_1785763710.3mf3MF · 221 KB
exoguitar_bridge_tune-o-matic-single-plate_model_1785763711.stepSTEP · 149,5 KB
exoguitar_bridge_tune-o-matic-single-plate_model_1785763713.stlSTL · 316,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #417163
Danh mục: DIY
Ngày đăng: 03/08/2026
Giấy phép: CC BY-NC-SA — Ghi công, phi thương mại, chia sẻ tương tự
Thẻ: diy
plate
music
guitar
bridge
single
exoworks
exoguitar
tune
matic

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

Đây là một phần của dự án ExoGuitar — bạn có thể xem danh mục đầy đủ, công cụ lập kế hoạch lắp ráp và hướng dẫn chi tiết tại https://exoguitar.com

Lập kế hoạch lắp ráp & Mua linh kiện

ExoGuitar có thể khá phức tạp đấy! Hãy ghé qua công cụ lập kế hoạch của chúng tôi để lên cấu hình cho toàn bộ cây đàn. Nó sẽ hướng dẫn bạn qua từng linh kiện hiện có, kiểm tra độ tương thích và bao quát tất cả các bộ phận của ExoGuitar. Đây cũng là cách tốt nhất để bạn đặt mua linh kiện, vì bạn có thể mua trọn bộ cho cả cây đàn cùng một lúc thay vì chỉ mua lẻ linh kiện này.

Bạn có thể tìm thấy linh kiện cụ thể này tại đây: ExoGuitar - Bridge - Tune O' Matic - Single Plate trên trang web của chúng tôi.

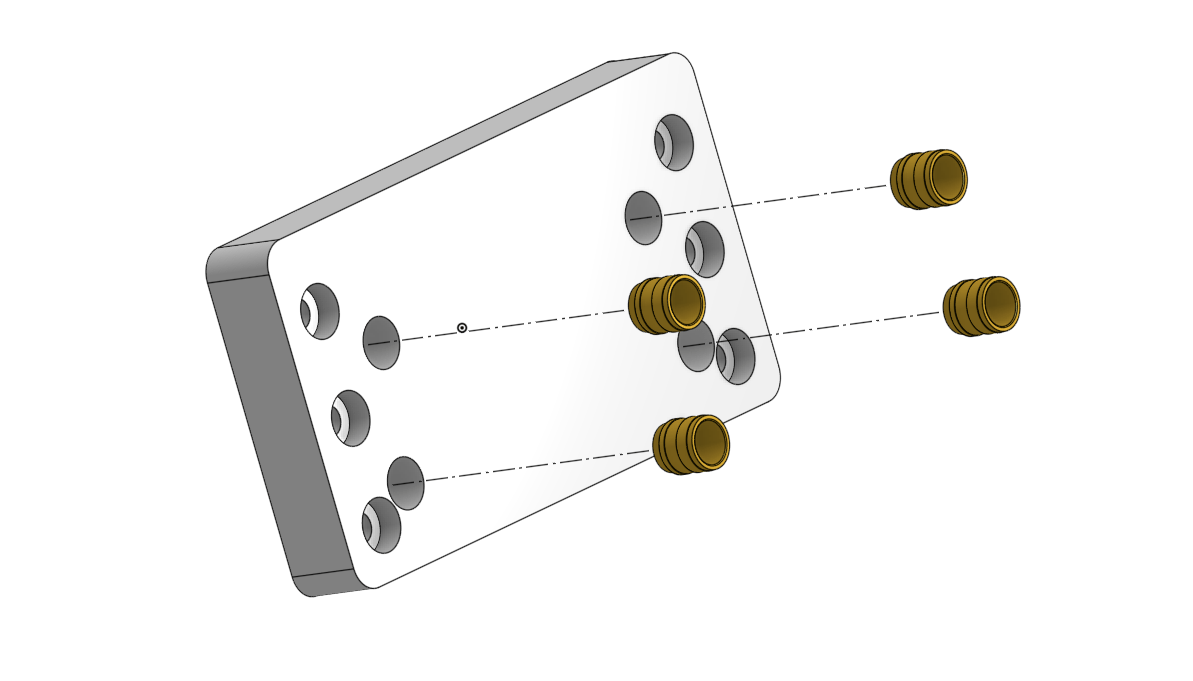

Bước 1 - Lắp Heat Set Inserts M8

Trong lúc làm bước này, hãy tuốt khoảng 2 inch vỏ dây điện và quấn nó quanh mặt ngoài của một trong các miếng heat set insert. Đây sẽ là dây tiếp đất cho ngựa đàn của bạn.

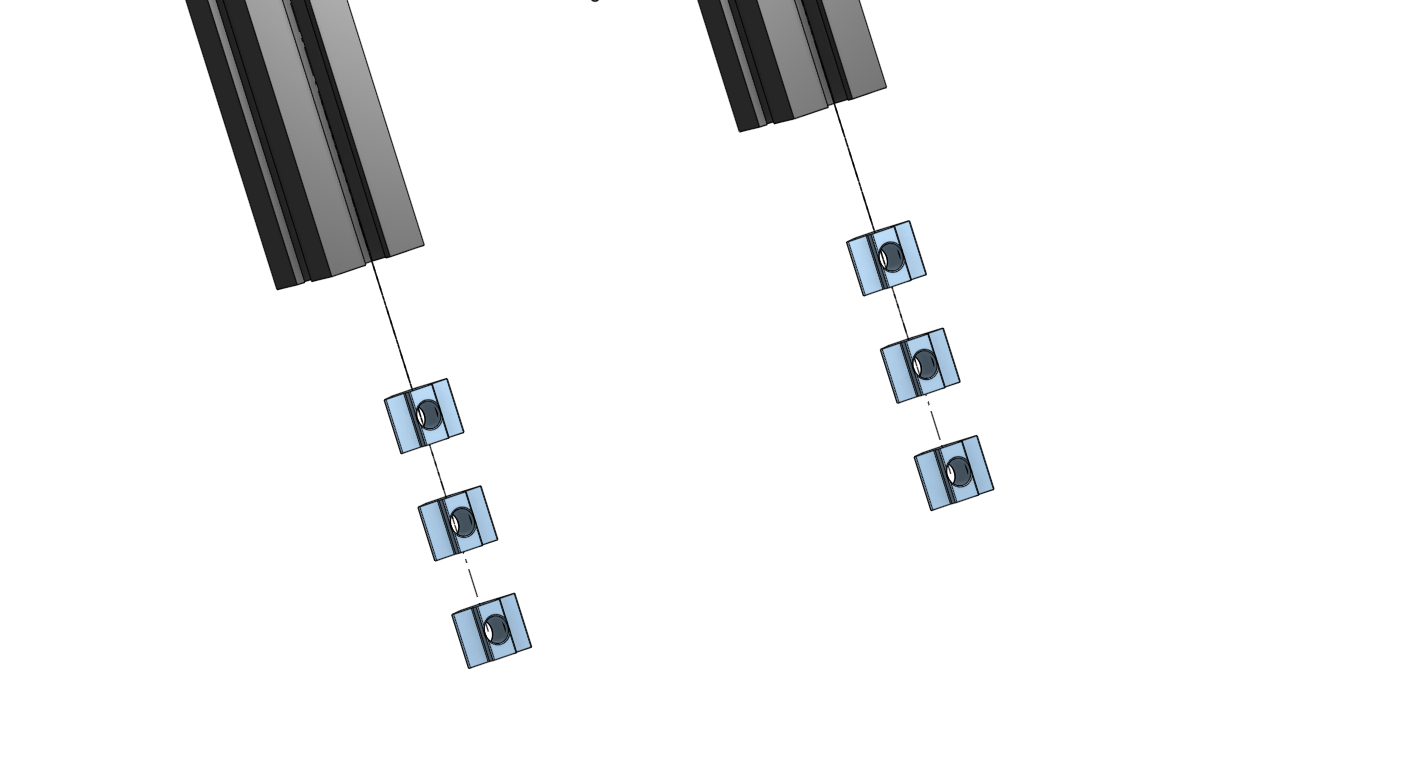

Bước 2 - Lắp đai ốc trượt (Slide In Nuts) M5 vào thanh nhôm 2020

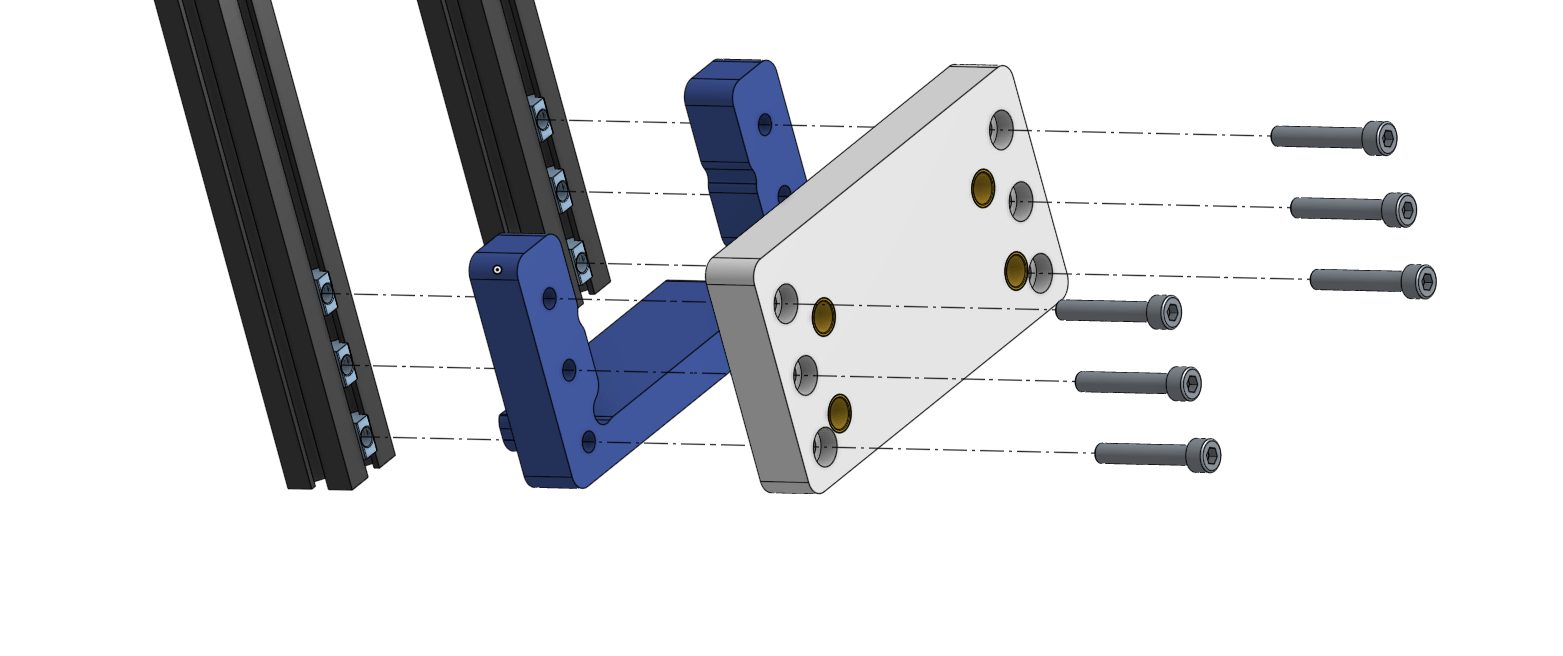

Bước 3 - Gắn tấm Bridge Plate vào thanh nhôm 2020 bằng bu lông M5x30

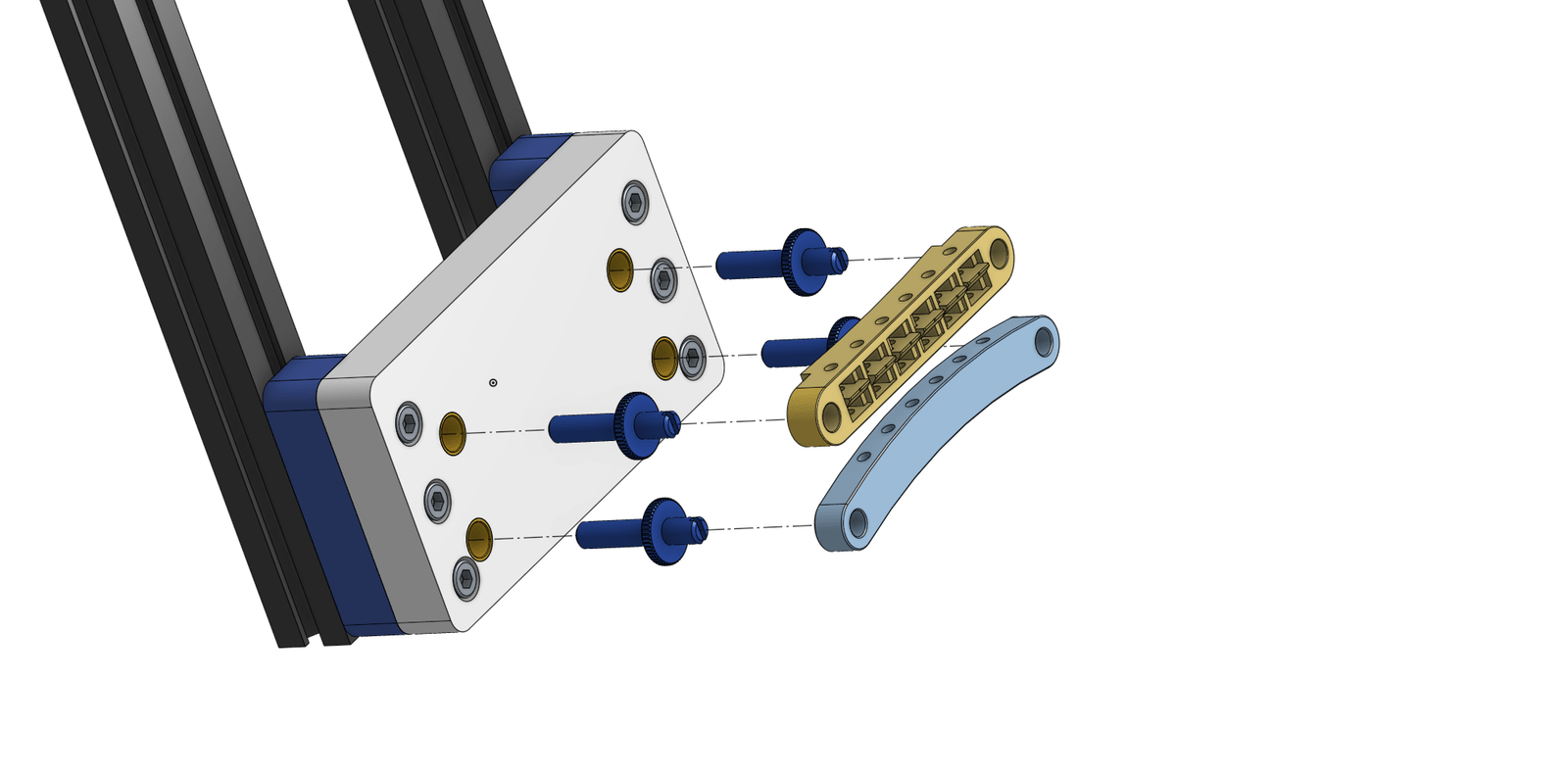

Bước 4 - Gắn Tune O' Matic

Linh kiện

Bộ DIY Kit

Bạn có thể đặt mua bộ DIY kit cho toàn bộ quá trình lắp ráp tại công cụ lập kế hoạch, chi phí ước tính cho bộ linh kiện này là $5.27 cộng với phí vận chuyển.

Tự tìm mua linh kiện

Nếu bạn muốn tự đặt mua từng món, dưới đây là danh sách cần thiết. Chi phí ước tính: $24.37.
