ExoBass - Wing Sets - Hex Splat

Đây là một phần của dự án ExoBass — bạn có thể xem danh mục đầy đủ, công cụ lên kế hoạch lắp ráp và hướng dẫn chi tiết tại https://exobass.com

Lên kế hoạch lắp ráp & Mua linh kiện

Việc lắp ráp ExoBass có thể hơi phức tạp! Hãy truy cập công cụ lên kế hoạch lắp ráp để chuẩn bị cho toàn bộ dự án - công cụ này sẽ hướng dẫn bạn qua từng bộ phận hiện có và kiểm tra độ tương thích. Đây cũng là cách tốt nhất để mua linh kiện, vì bạn có thể đặt hàng tất cả mọi thứ cho một bộ đàn hoàn chỉnh thay vì chỉ mua lẻ bộ phận này.

Bạn có thể tìm thấy bộ phận cụ thể này, ExoBass - Wing Sets - Hex Splat, ngay trên trang web của chúng tôi.

⚠️ Bộ cánh (wing set) này đang trong giai đoạn thử nghiệm nên không hoàn thiện bằng các mẫu khác. Hãy tự cân nhắc khi lắp ráp nhé.

ℹ️ Bộ cánh này yêu cầu thanh 2020 cắt ở độ dài 970mm, không phải 930mm

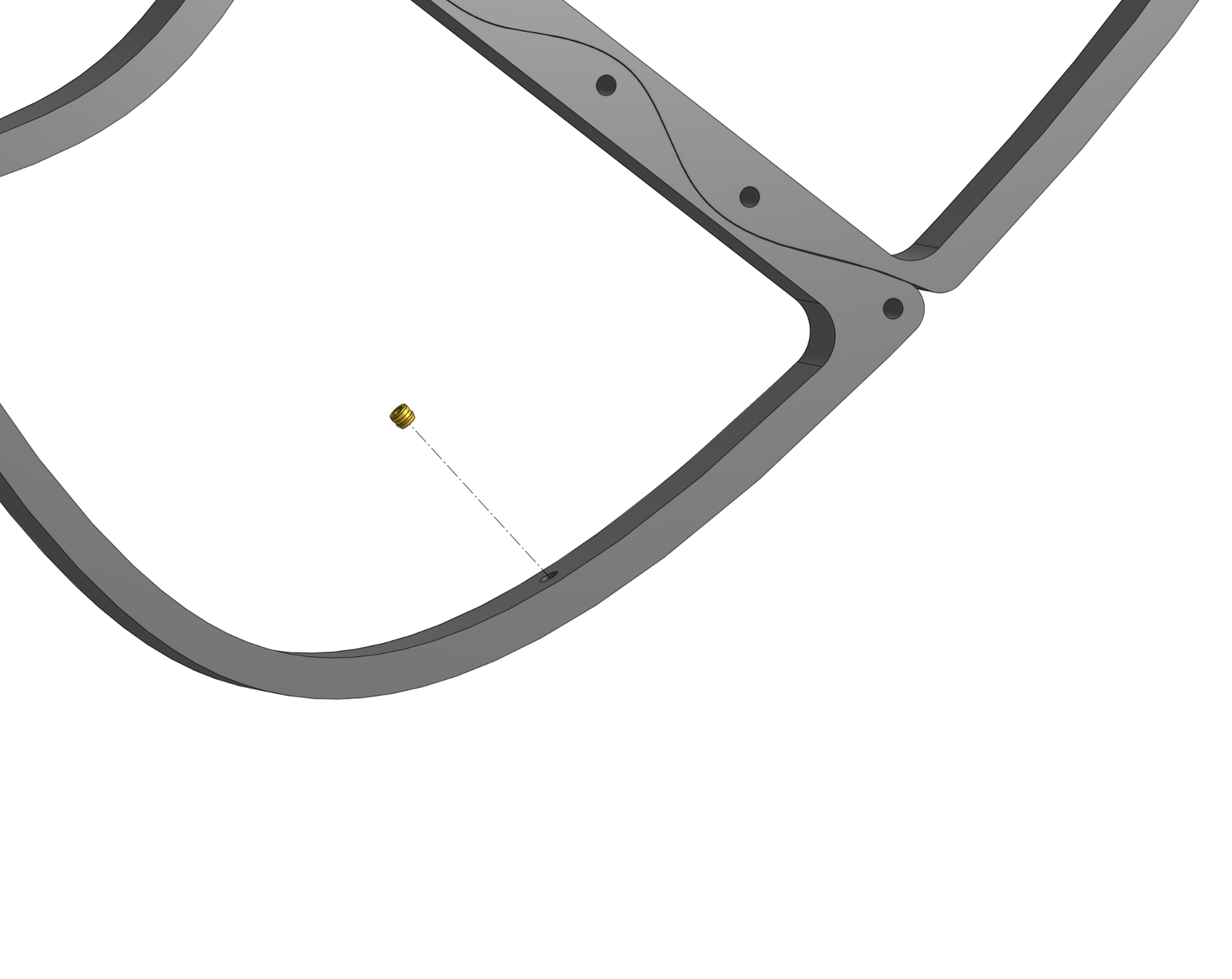

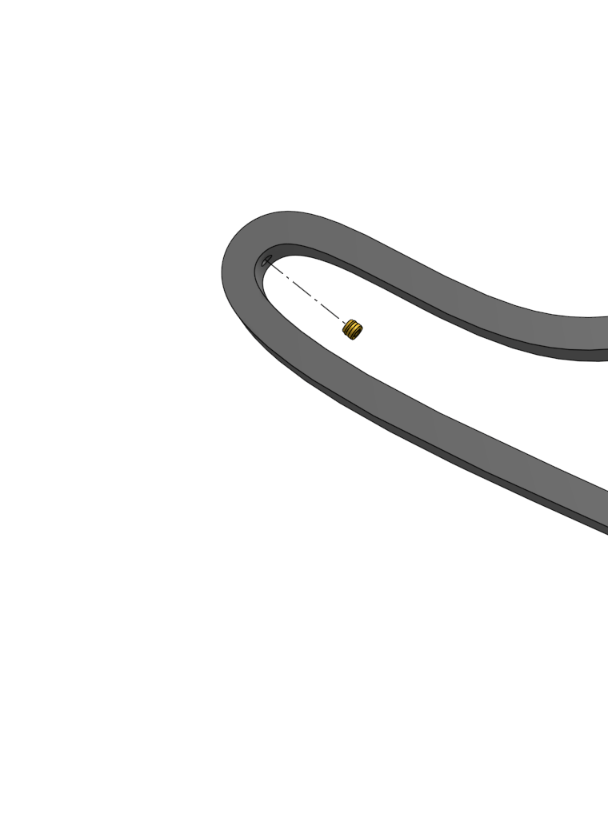

Bước 1: Lắp Heat Set Inserts

Sử dụng mỏ hàn để lắp các heat set insert ở mặt trên và mặt dưới.

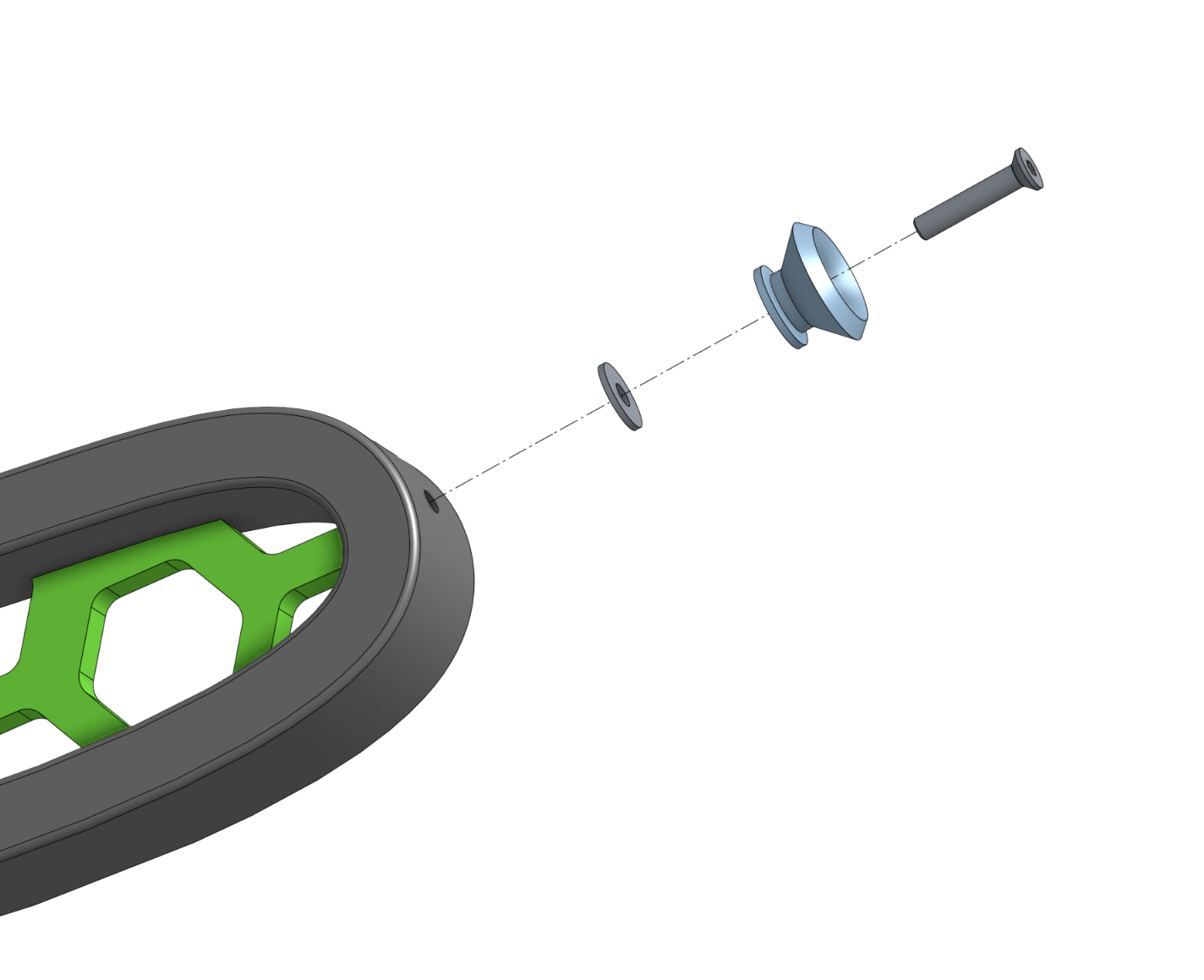

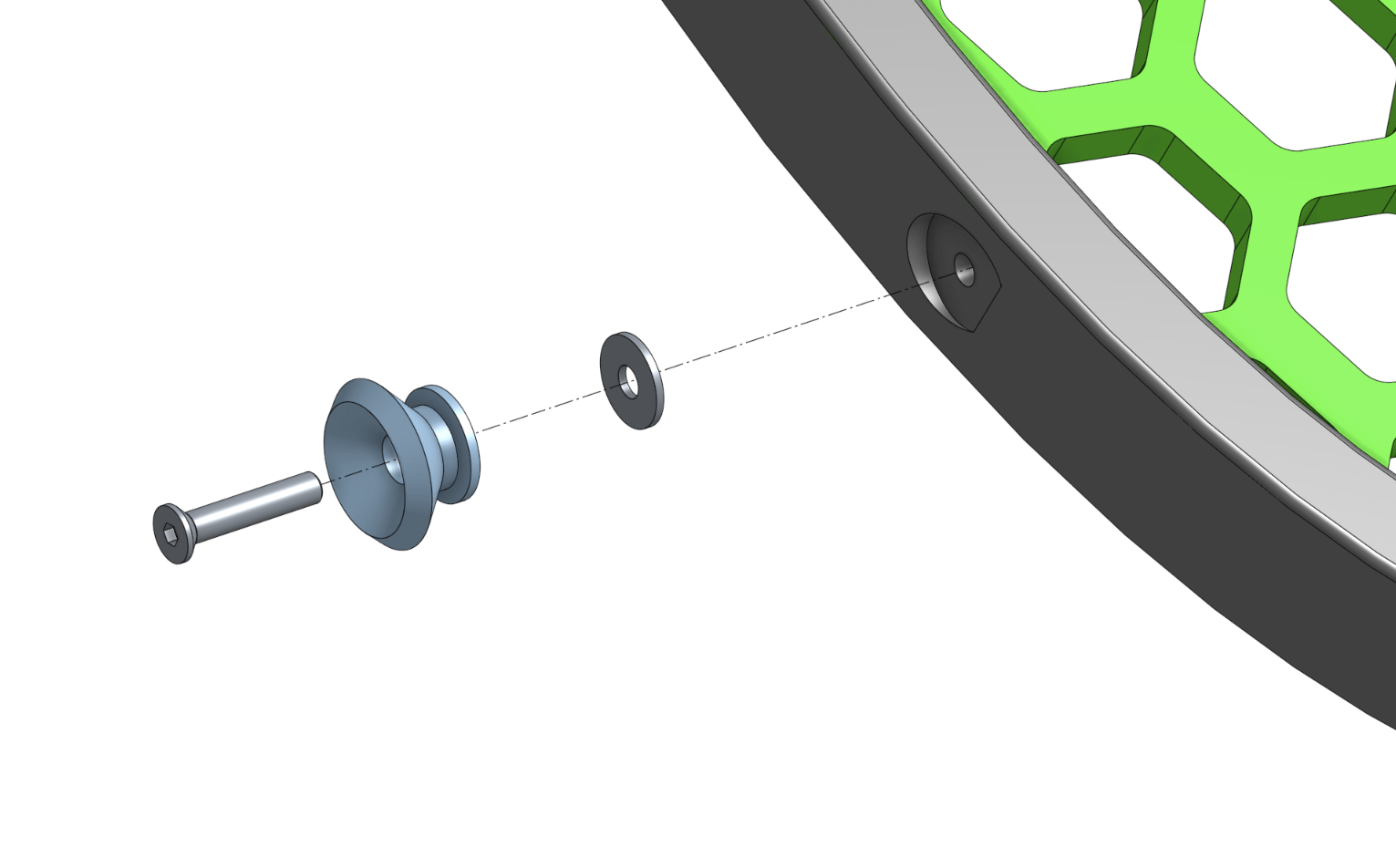

Bước 2: Lắp Strap Mounts

Tiến hành lắp ráp các bộ phận cố định dây đeo (strap mount).

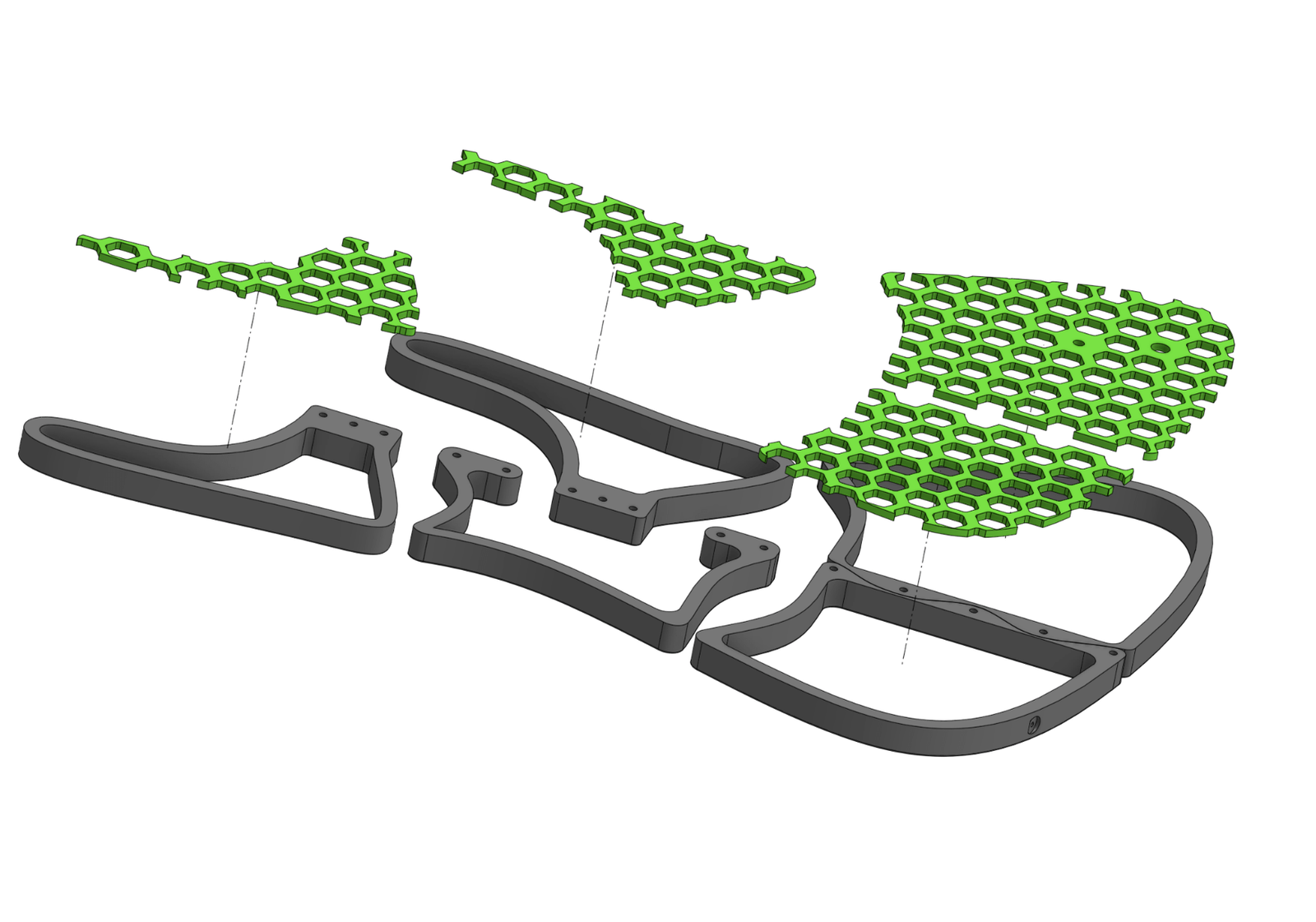

Bước 3: Dán các tấm ốp mặt (face plates)

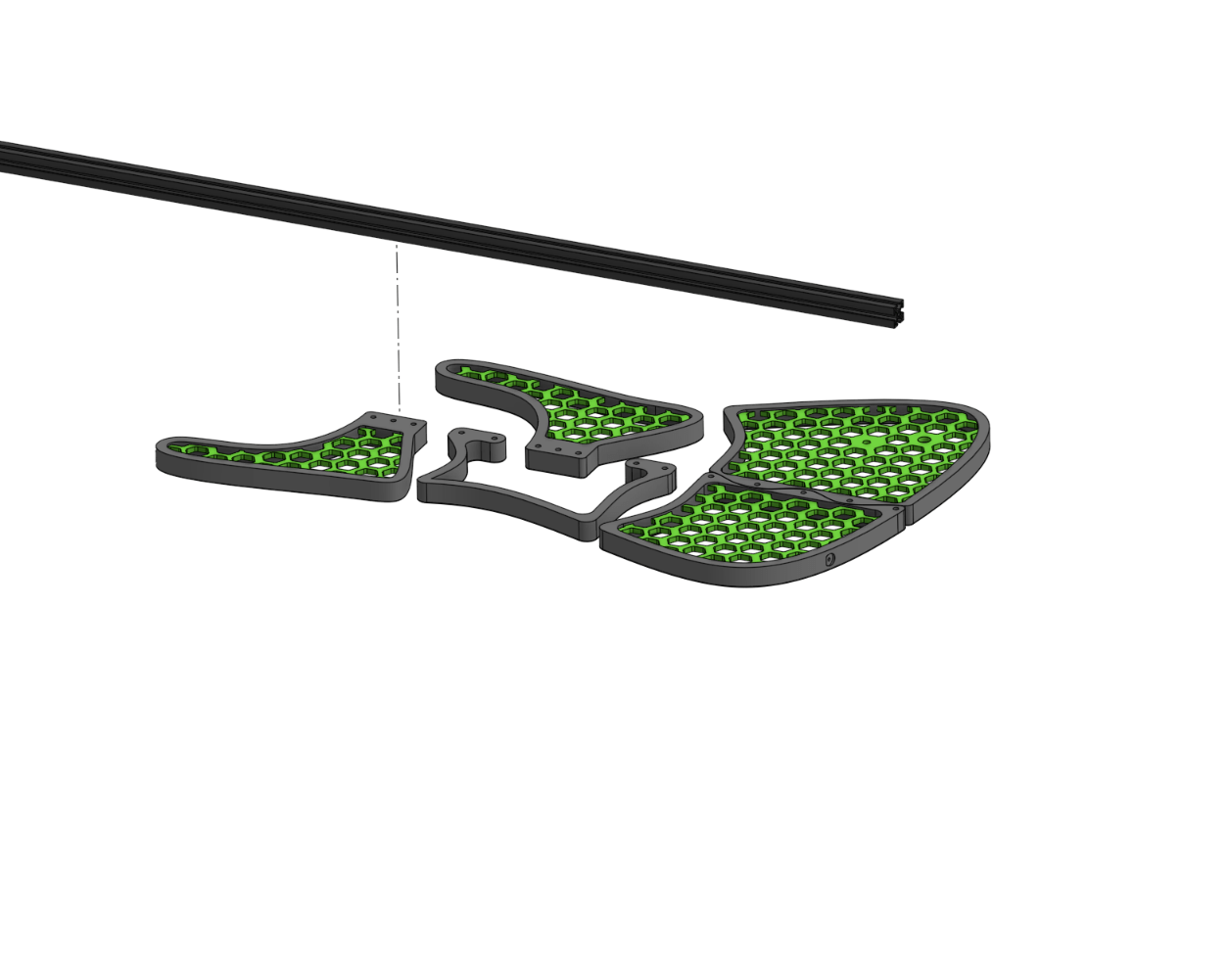

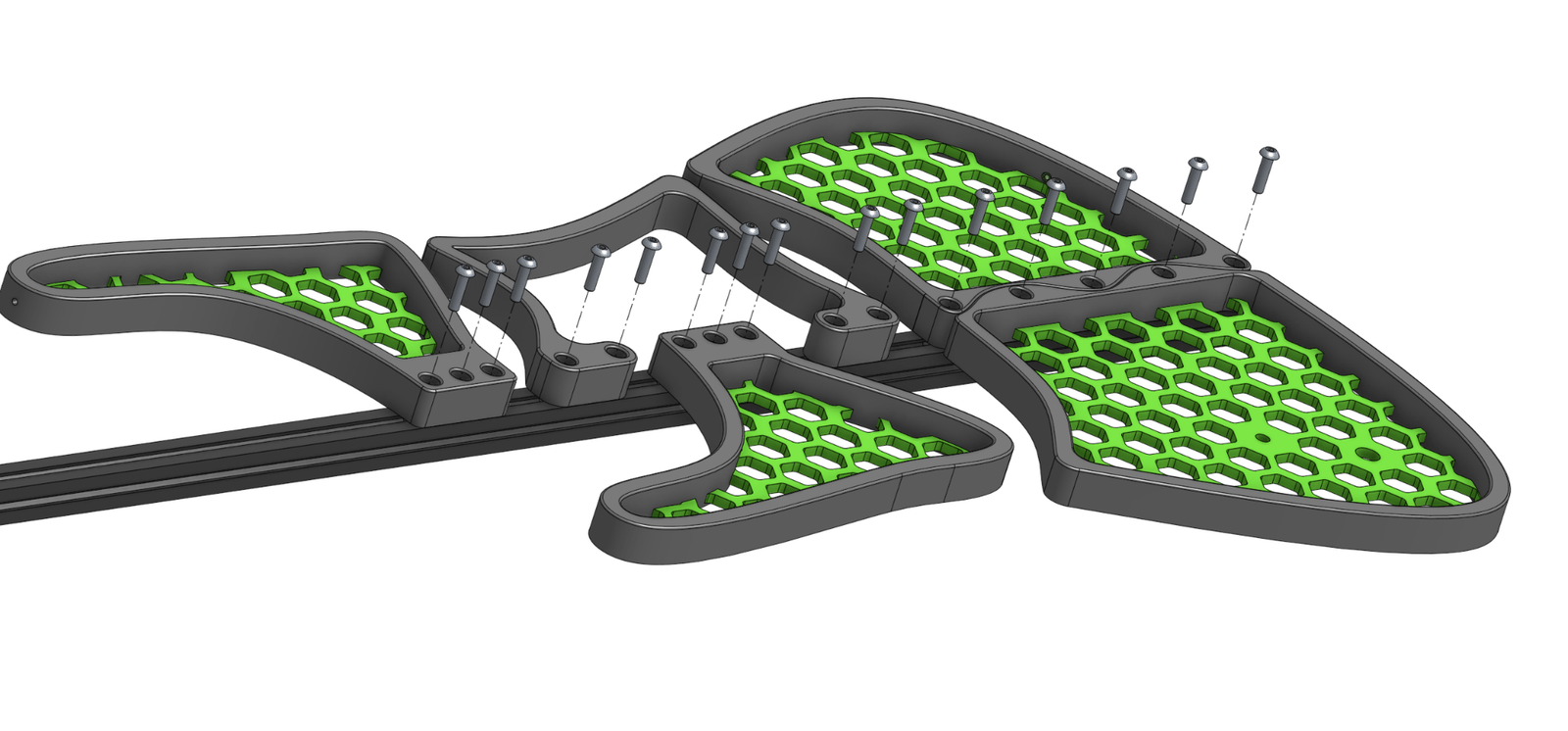

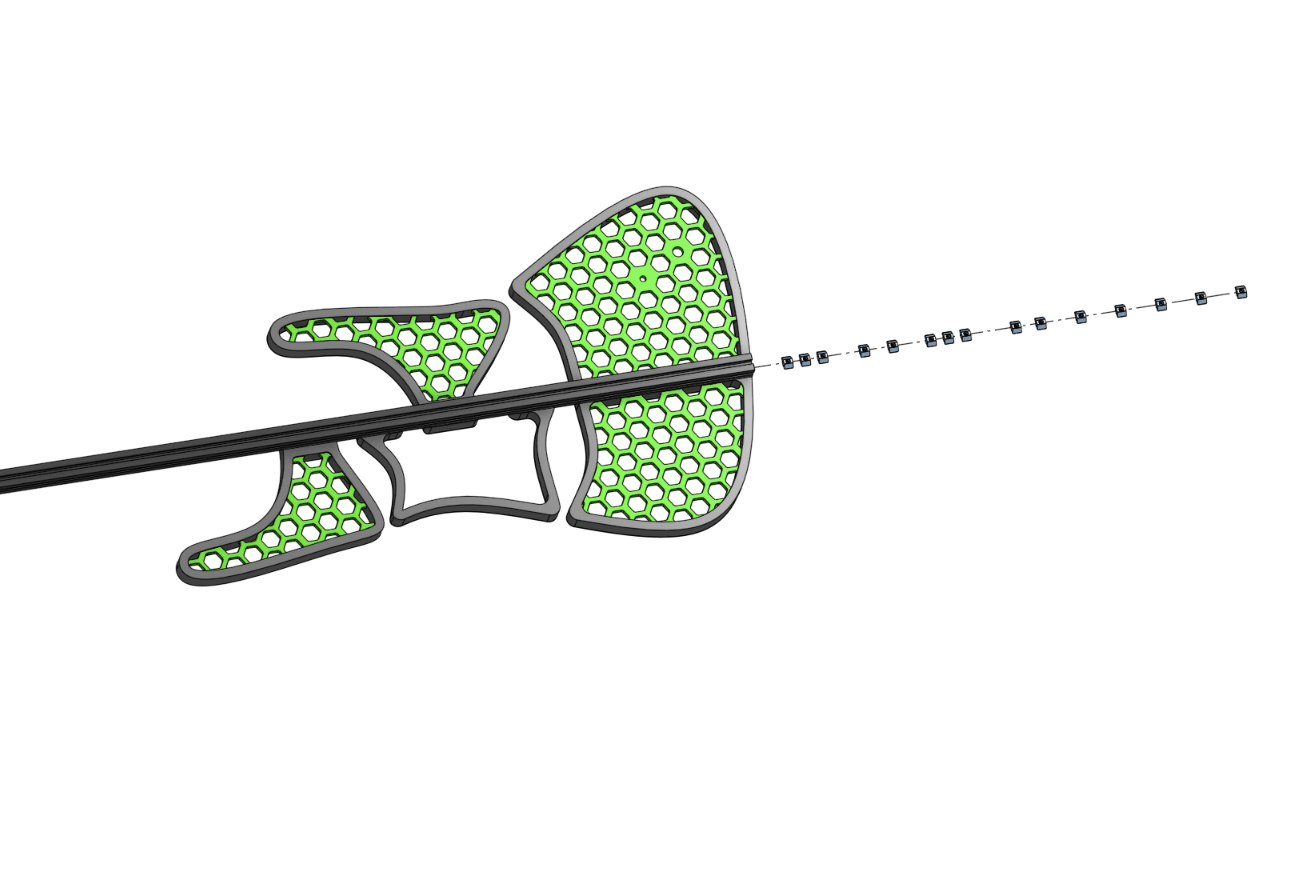

Bước 4: Gắn vào phần lõi (core)

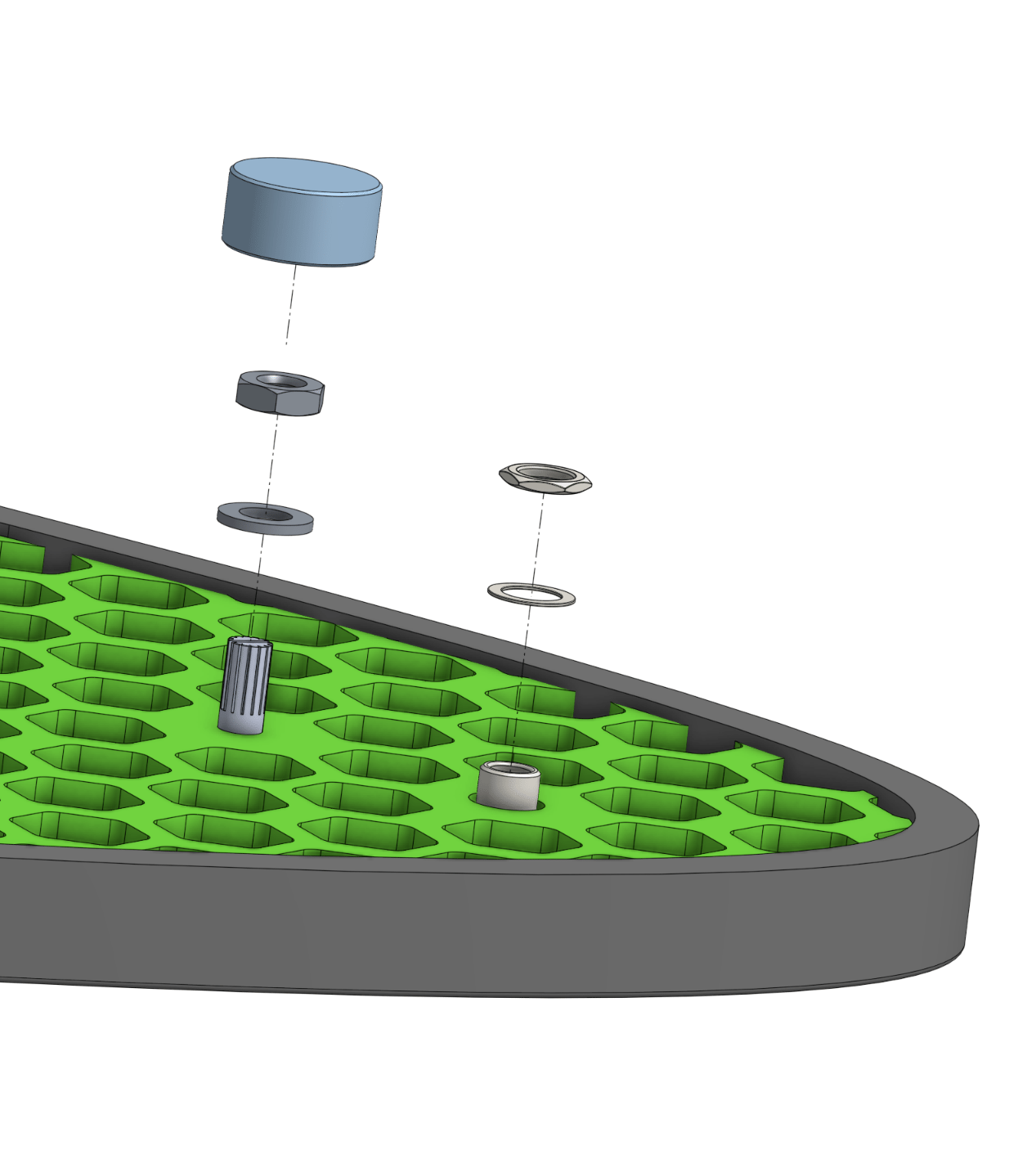

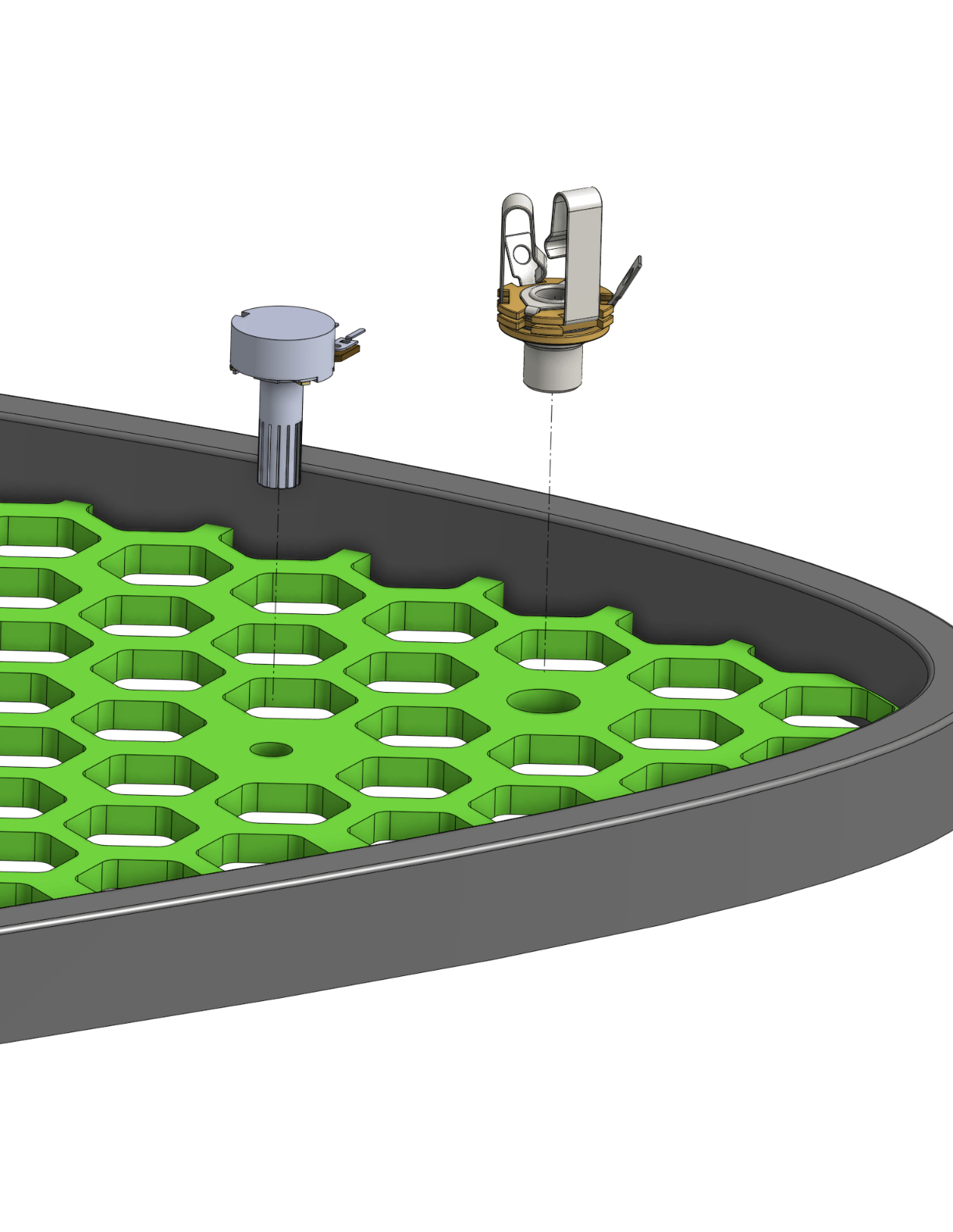

Bước 5: Lắp hệ thống điện

Bước 6: Pickups (Tùy chọn)

Nếu bạn muốn gắn Lace Ultra Thin Pickup hoặc Over String Pickup Mount vào WingSet này, bạn cần in và lắp thêm Pickup Core.

Phần cứng (Hardware)

Bộ DIY Kit

Bạn có thể đặt mua bộ DIY kit cho toàn bộ đàn qua công cụ lên kế hoạch, giá ước tính cho bộ phận này khoảng $8.68 chưa bao gồm phí vận chuyển.

Tự mua linh kiện (Self Source)

Nếu bạn muốn tự mua linh kiện, đây là danh sách cần thiết. Chi phí ước tính: $75.98.

• 12x Vít - Button Head - M5x10
• 12x Đai ốc - Slide In - M5
• 2x Heat Set Insert - M3 - 4.8mm OD - 4.6mm L - Có vành
• 10x Vít - Flat Head - M3x10
• 10x Vít - Flat Head - M3x20
• 20x Heat Set Insert - M3 - 5mm OD - 4mm L
• 2x Nút đeo dây đàn
• 1x Jack - Output - Mono 1/4in
