ExoBass - Wing Sets - CW2

Đây là một phần của dự án ExoBass — bạn có thể xem danh mục đầy đủ, công cụ lập kế hoạch build và hướng dẫn lắp ráp tại https://exobass.com

Lập kế hoạch build và chuẩn bị linh kiện

Việc build ExoBass có thể hơi phức tạp! Hãy truy cập công cụ lập kế hoạch của chúng tôi để lên danh sách cho toàn bộ quá trình build - nó sẽ hướng dẫn bạn qua mọi linh kiện hiện có, kiểm tra độ tương thích và bao gồm tất cả các thành phần của ExoBass. Đây cũng là cách tốt nhất để mua linh kiện vì bạn có thể đặt hàng tất cả mọi thứ cùng một lúc thay vì chỉ mua lẻ từng phần.

Bạn có thể tìm thấy phần này, ExoBass - Wing Sets - CW2, ngay trên trang web của chúng tôi.

Bước 1: Lắp Heat Set Inserts

Bước 1a: Lắp Heat Set Inserts cho đầu nối dây đeo

Sử dụng mỏ hàn để lắp các Heat Set Inserts vào vị trí đầu nối dây đeo (Strap Connector).

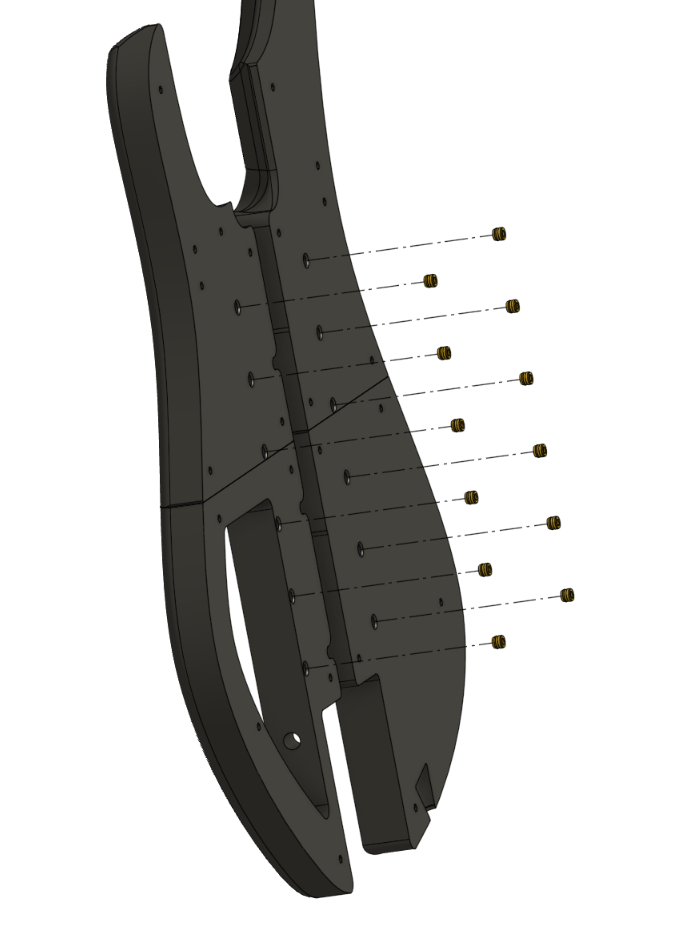

Bước 1b: Lắp Heat Set Inserts cho khung gắn pickup

ℹ️ Bước này là tùy chọn. Nếu bạn không muốn sử dụng Over String Pickup Mount hoặc Lace Ultra Thin Pickup, bạn có thể bỏ qua bước này.

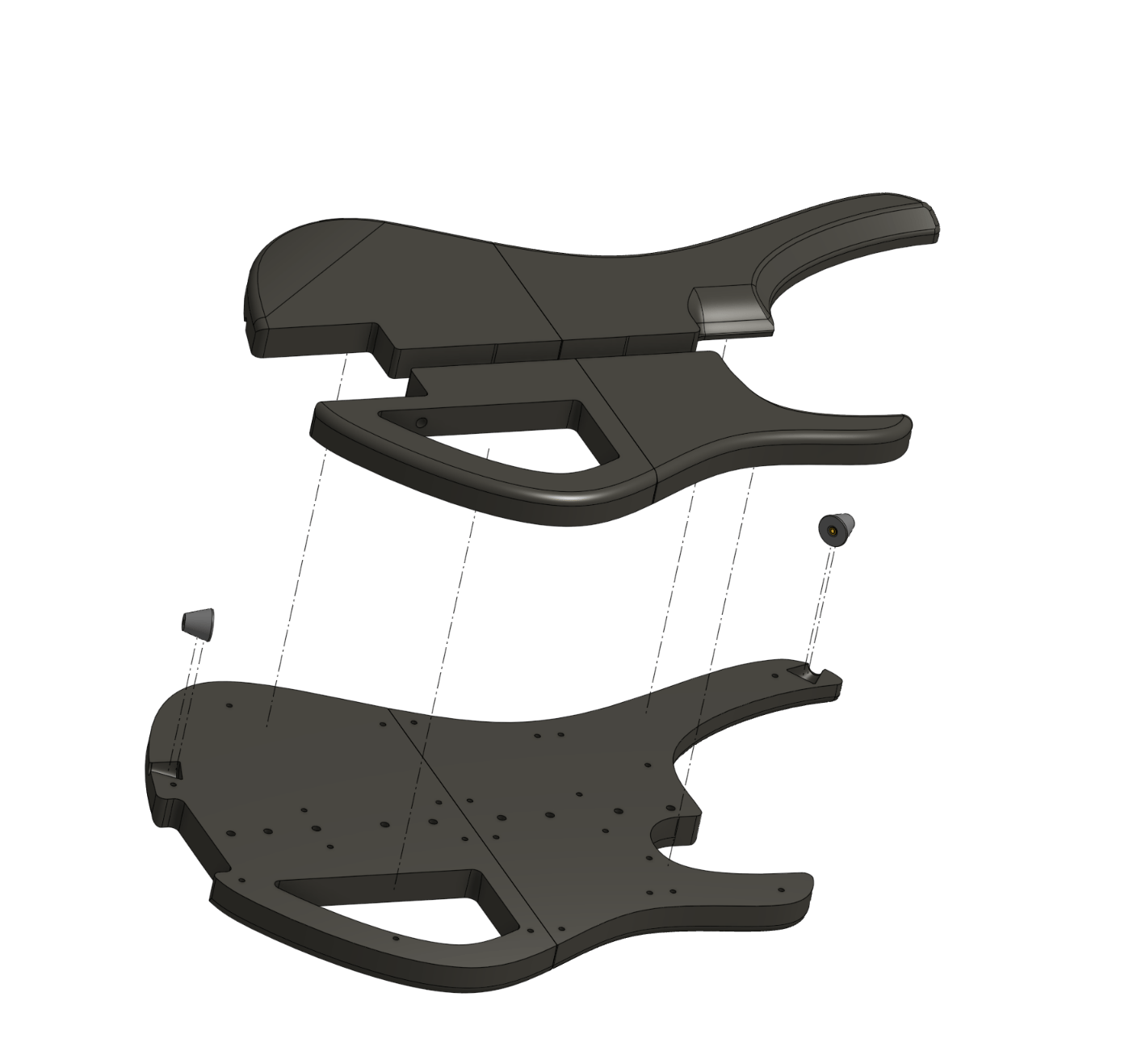

Bước 2: Lắp ráp các mảnh thân đàn

Các linh kiện in 3D thường có các phần hỗ trợ (support) được tích hợp sẵn ở một số vị trí - hãy cắt và làm sạch chúng trước khi lắp ráp, đặc biệt là quanh rãnh điều chỉnh truss rod và hốc gắn pickup cổ đàn.

Đặt các mảnh phần trên lên trên các mảnh phần dưới.

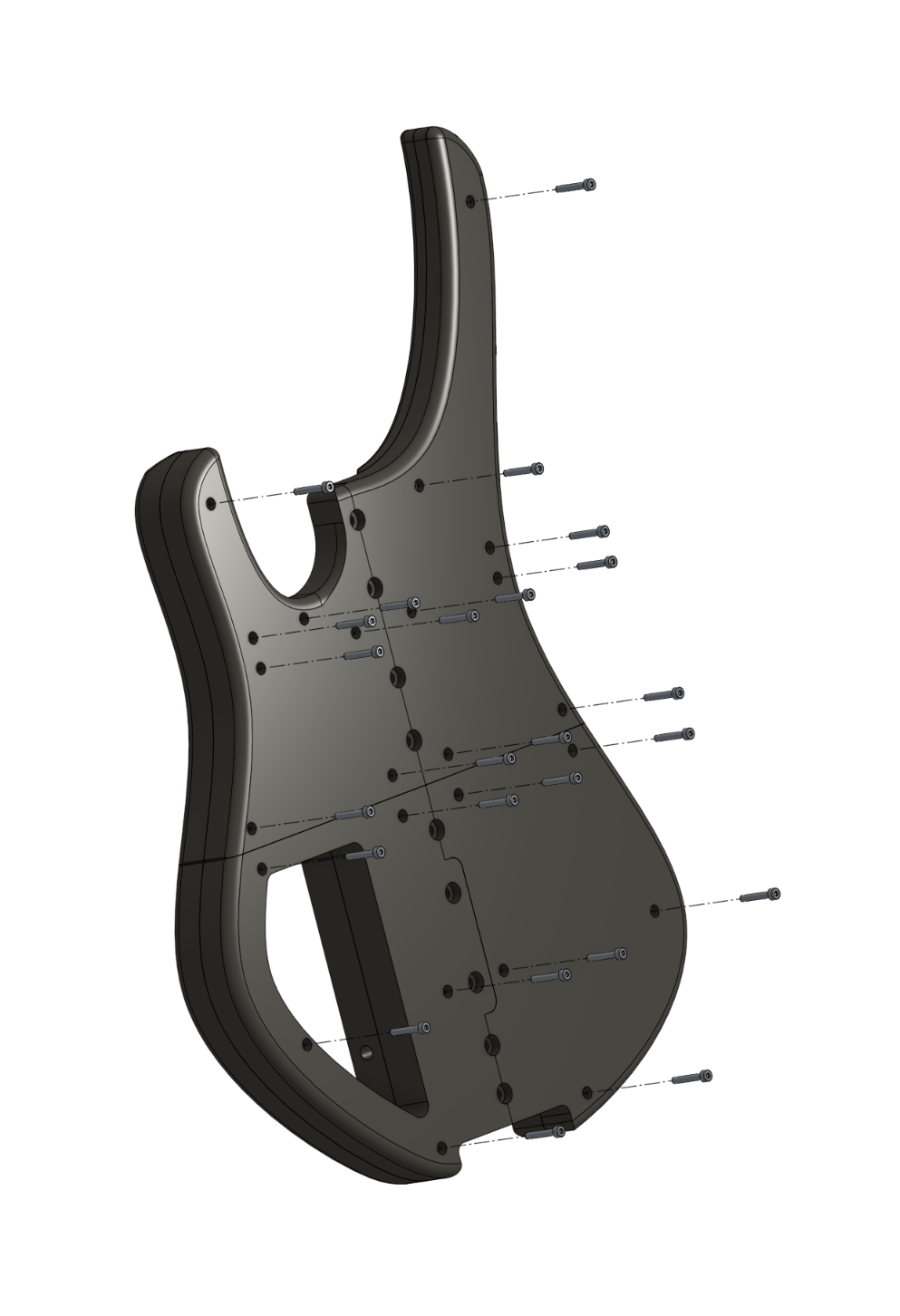

Bước 3: Bắt vít

Sau đó dùng vít BT3x20 để cố định tất cả lại với nhau.

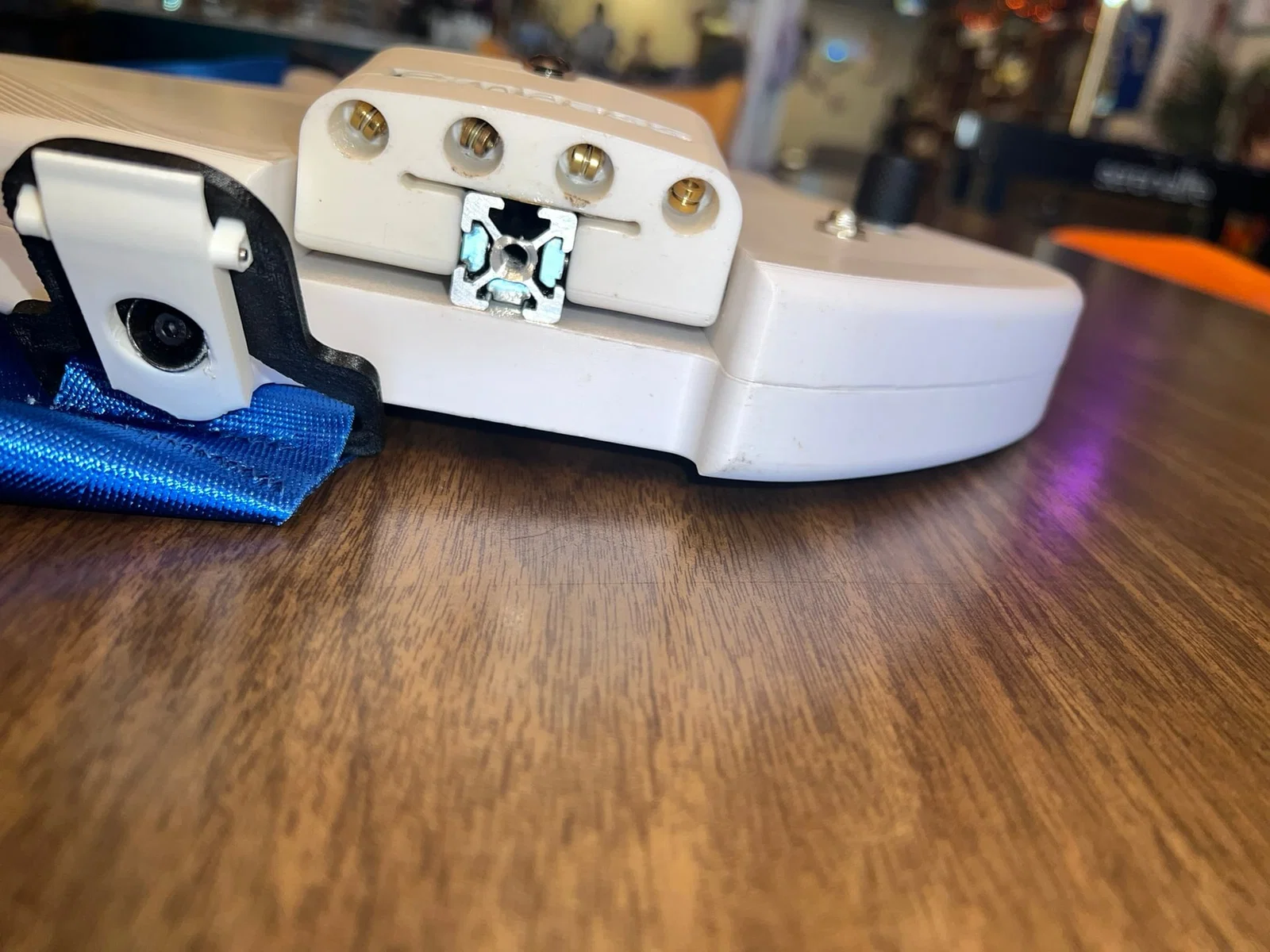

Bước 4: Gắn Core

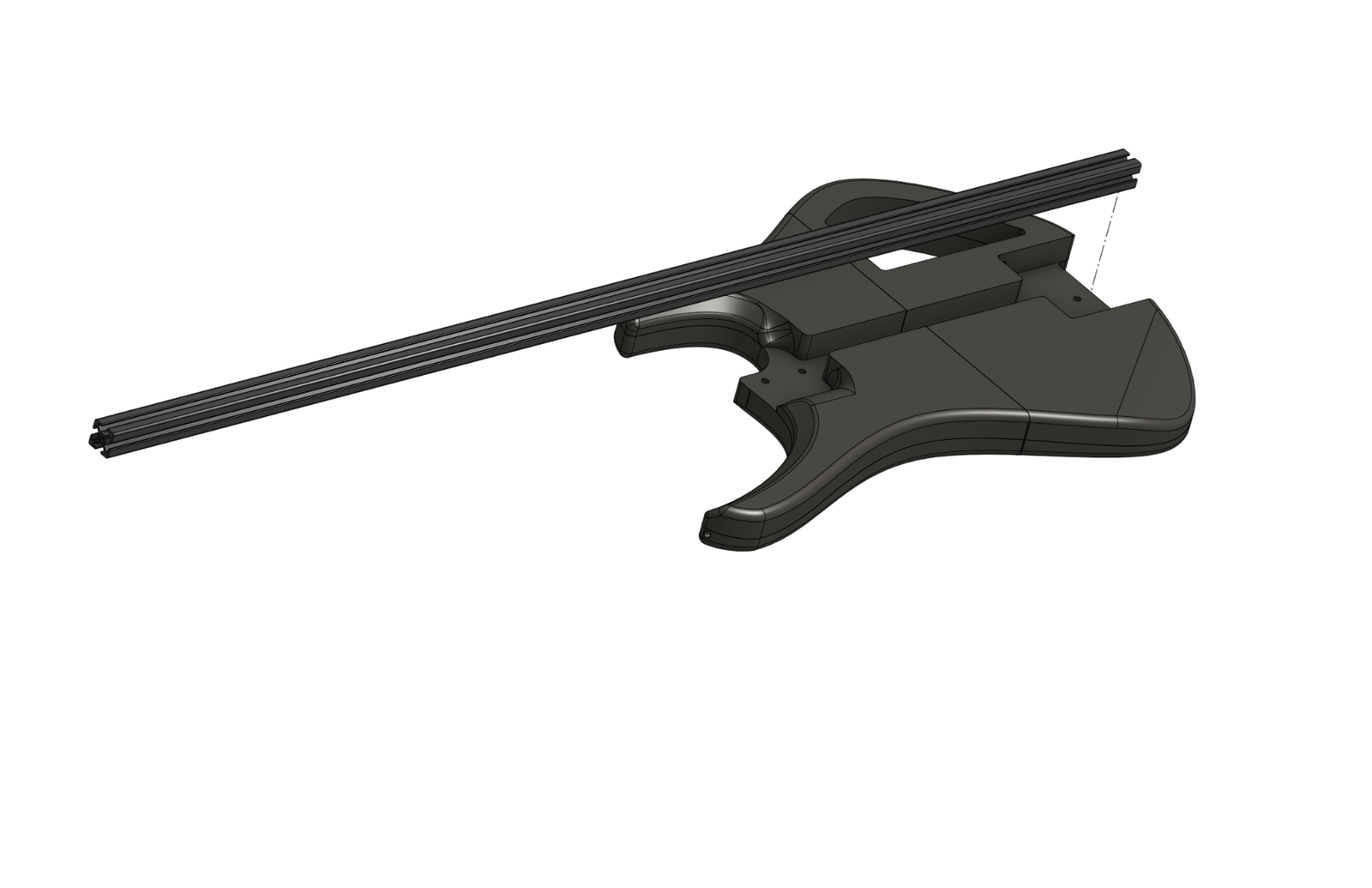

Bước 4a: Định vị thanh 2020

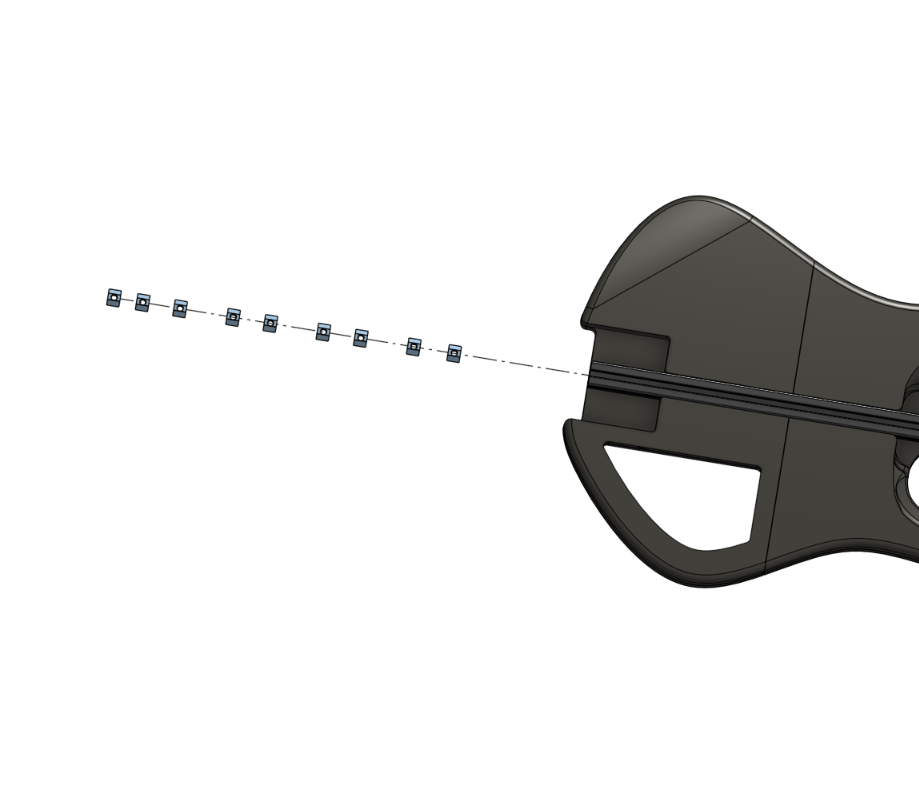

Bước 4b: Chèn T Nuts

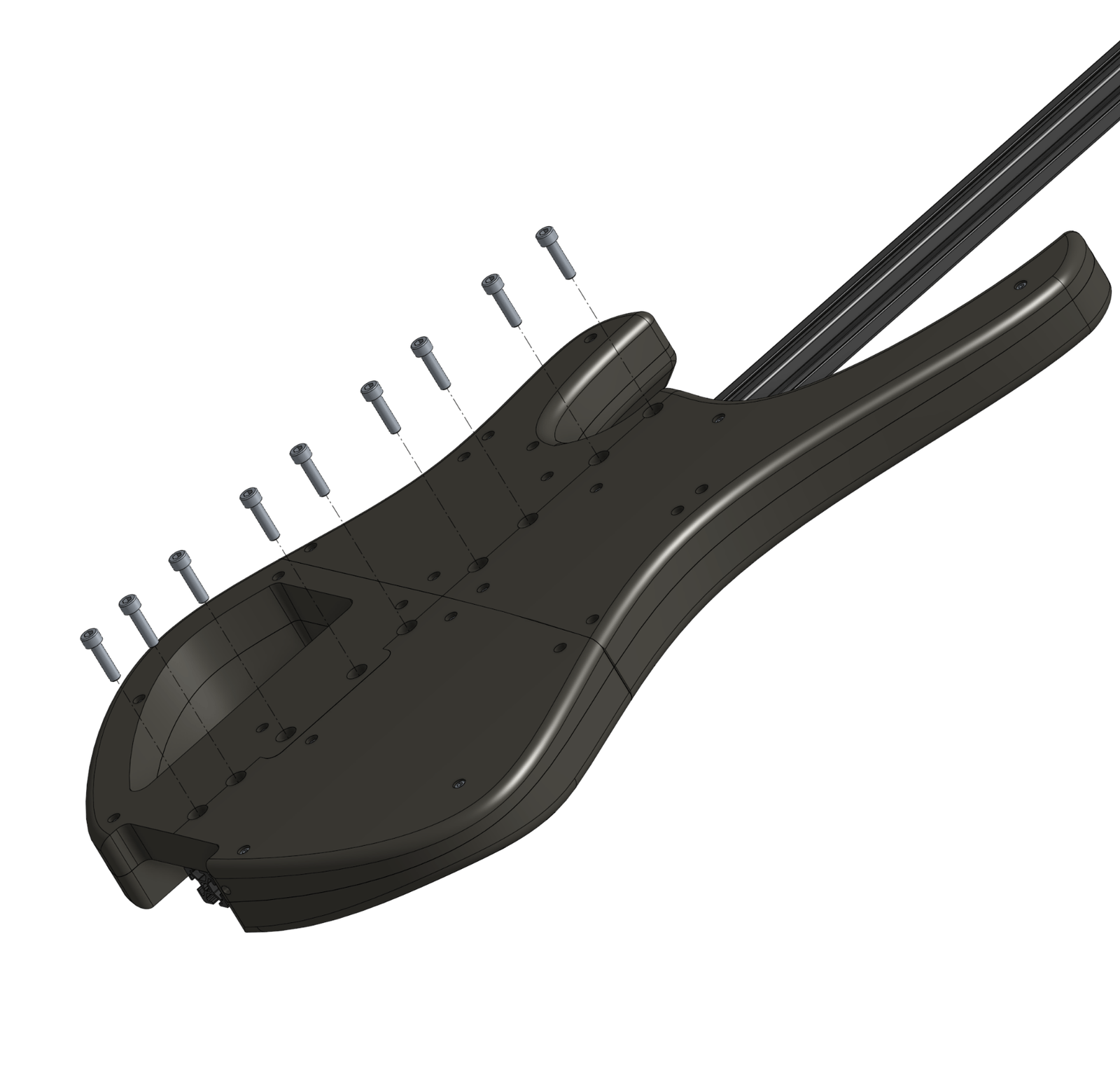

Bước 4c: Gắn thân đàn vào T nuts bằng vít

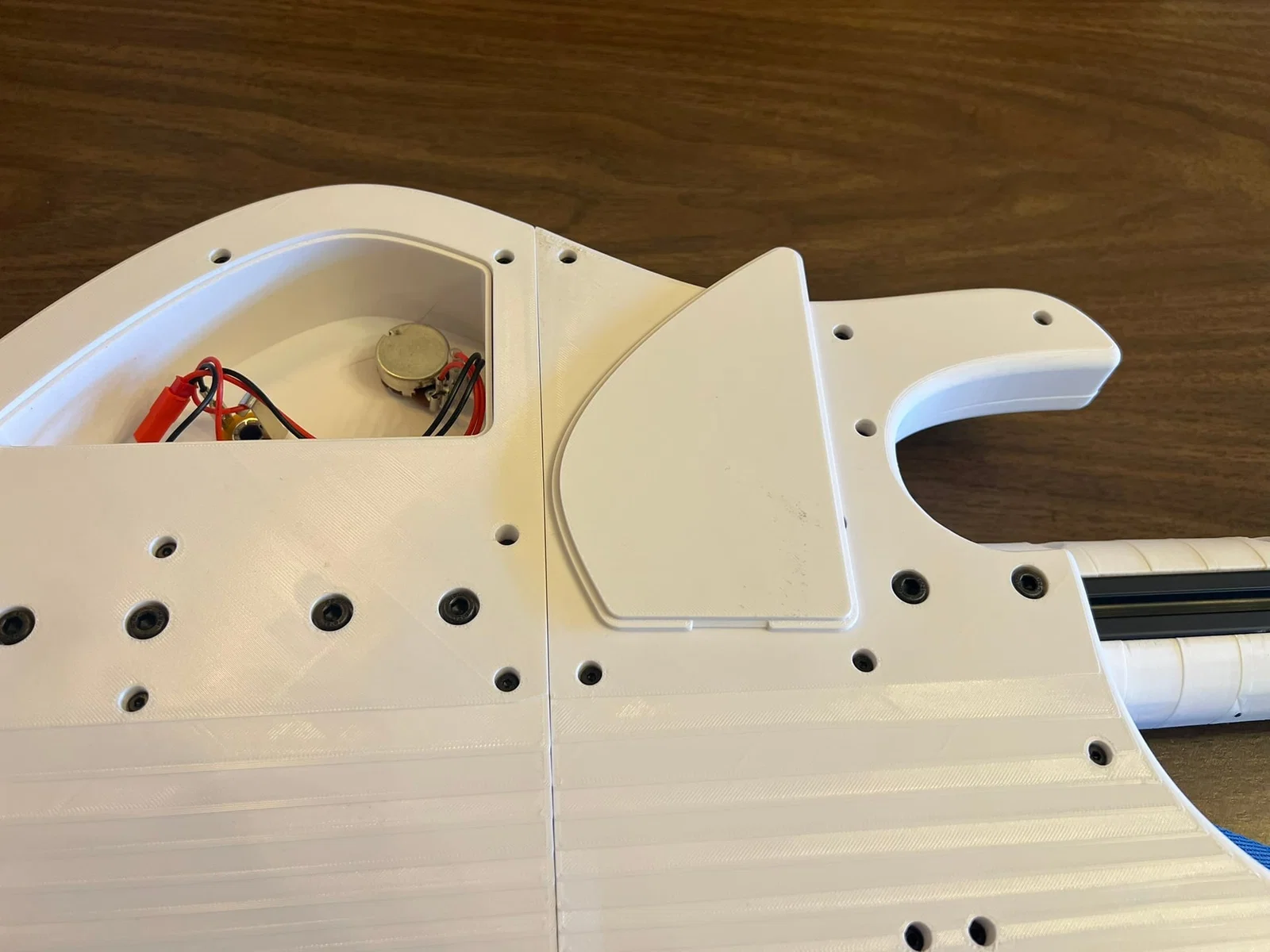

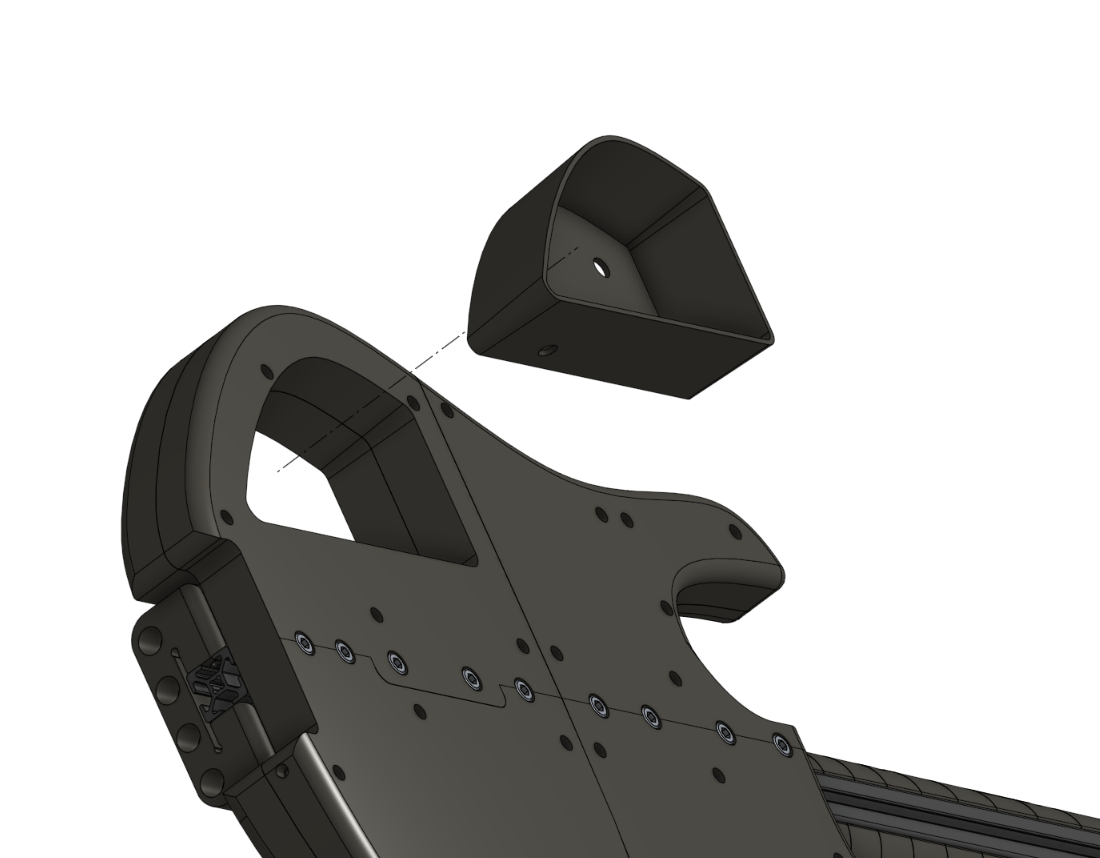

Bước 5: Bảng điều khiển

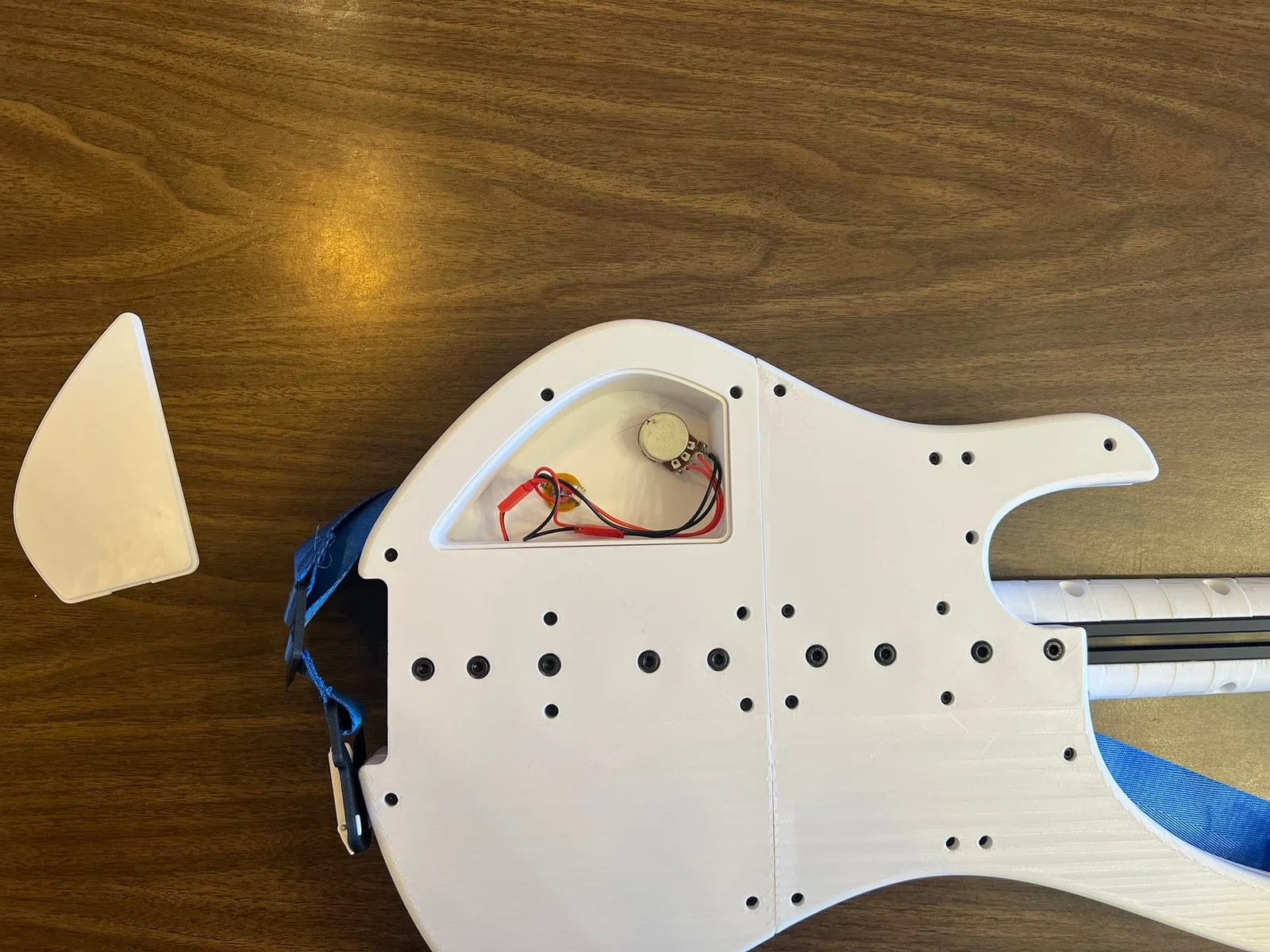

Bước 6: Lắp linh kiện điện tử

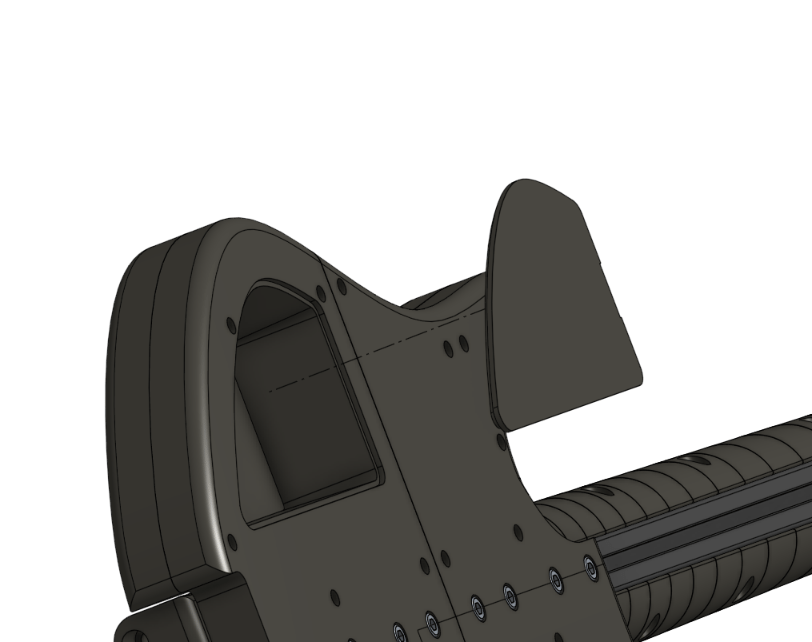

Bước 7: Đóng bảng điều khiển

Bước 8: Nút gài dây đeo (Strap Buttons)

Lắp ráp các bộ phận của Strap Mount (gồm heat-set insert + Strap Button) ở phía trên và dưới của thân đàn trước khi tiếp tục.

Đối với phiên bản Heavy Metal Core: hãy sử dụng các Heat Set Inserts của Strap Connector mà bạn đã lắp ở Bước 1a.

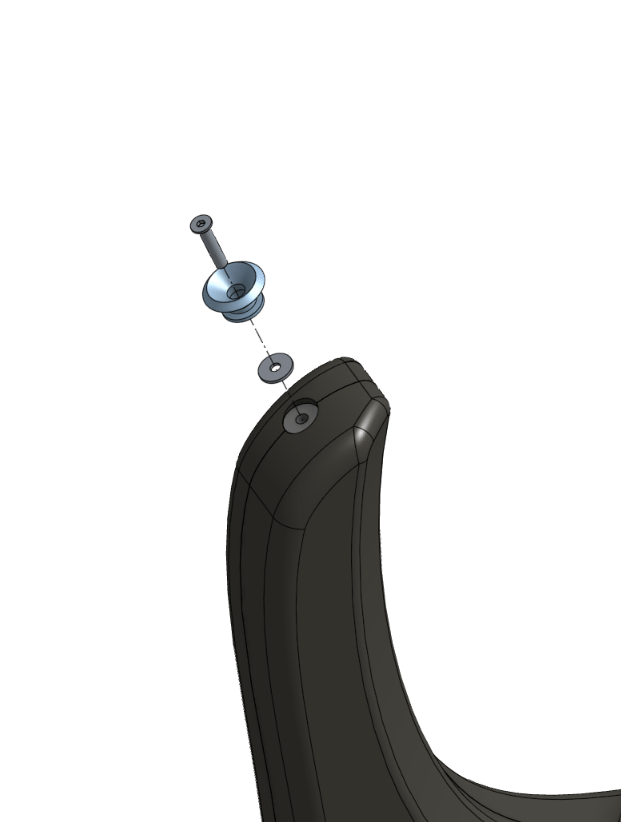

Bước 8a: Lắp nút gài phía trên

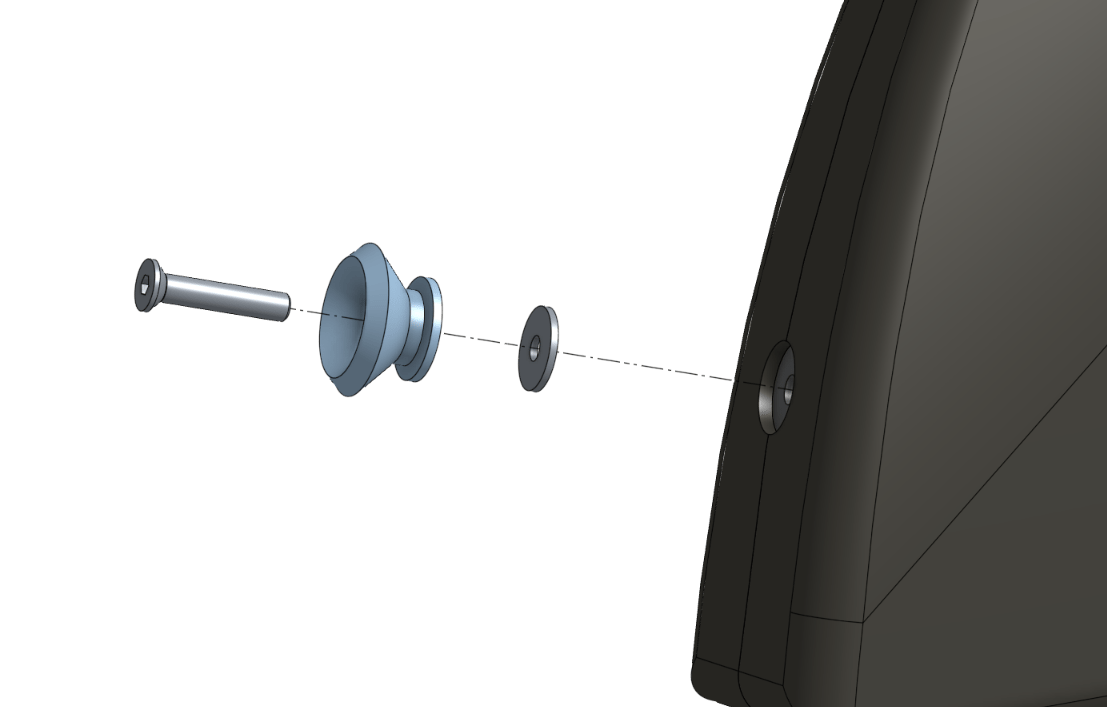

Bước 8b: Lắp nút gài phía dưới

Bước 9: Lắp Pickup (Tùy chọn)

• Lắp Ultra Thin Lace Pickup

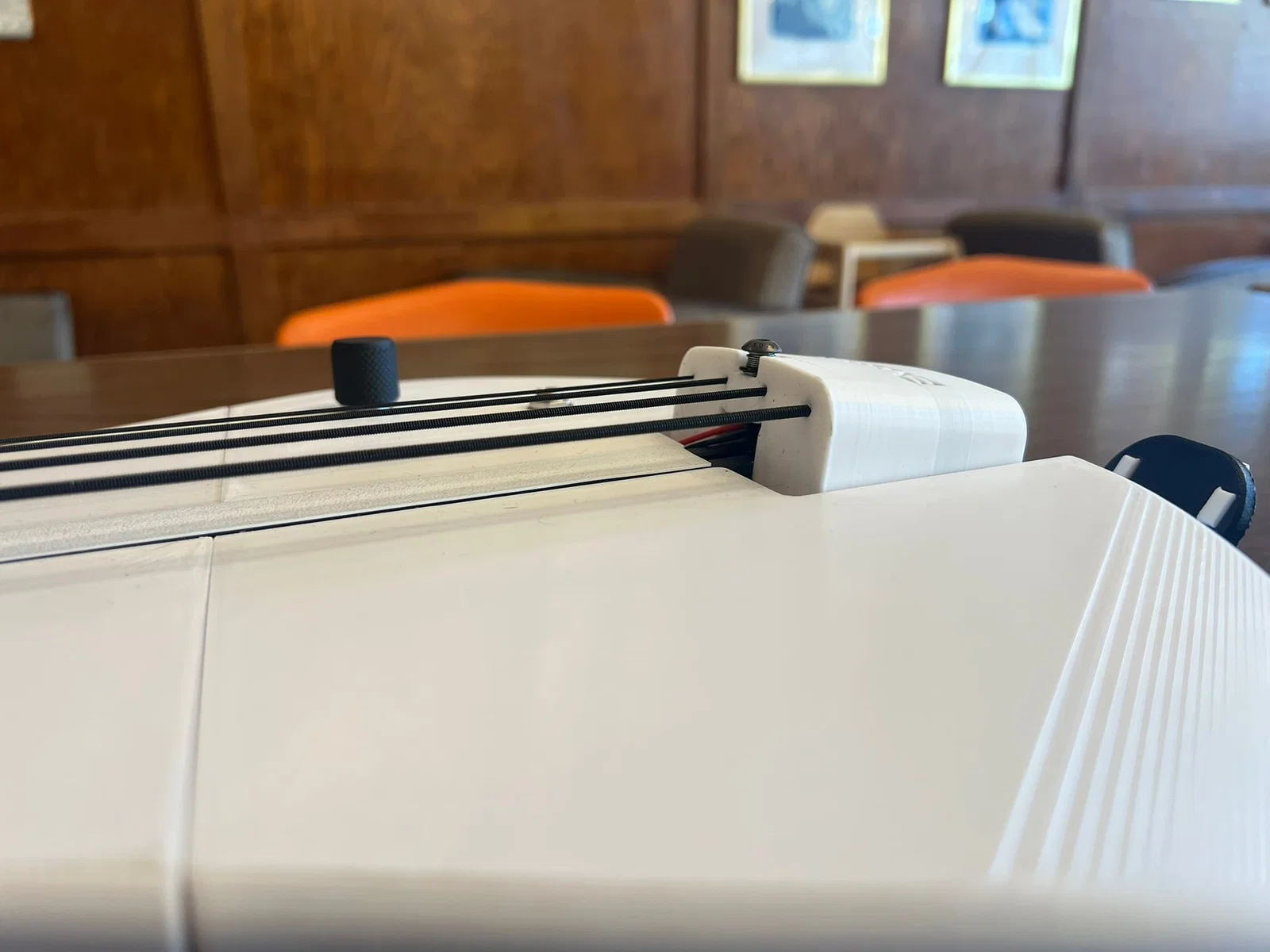

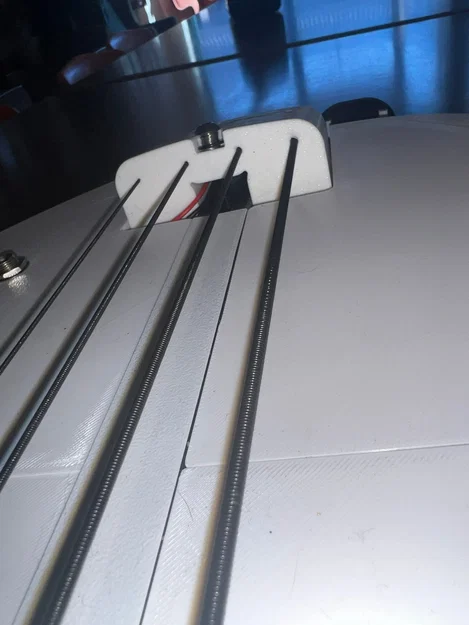

• Lắp Over String Pickup Mount

Phụ kiện (Hardware)

Bộ DIY Kit

Bạn có thể đặt hàng bộ kit DIY cho toàn bộ dự án từ công cụ lập kế hoạch của chúng tôi, giá ước tính cho bộ kit của phần này là $8.68 chưa bao gồm phí vận chuyển.

Tự mua linh kiện (Self Source)

Nếu bạn muốn tự mua các linh kiện, đây là danh sách gợi ý. Chi phí ước tính: $75.98.

• 12x Screw - Button Head - M5x10
• 12x Nut - Slide In - M5
• 2x Heat Set Insert - M3 - 4.8mm OD - 4.6mm L - Flanged
• 10x Screw - Flat Head - M3x10
• 10x Screw - Flat Head - M3x20
• 20x Heat Set Insert - M3 - 5mm OD - 4mm L
• 2x Strap Buttons
• 1x Jack - Output - Mono 1/4in
