Hướng dẫn chi tiết cách lắp ráp cần đàn cho dự án ExoBass. Bao gồm quy trình chuẩn bị thanh ren M3, lắp đặt phím, cố định chỉ dẫn và hoàn thiện cần đàn 3D.

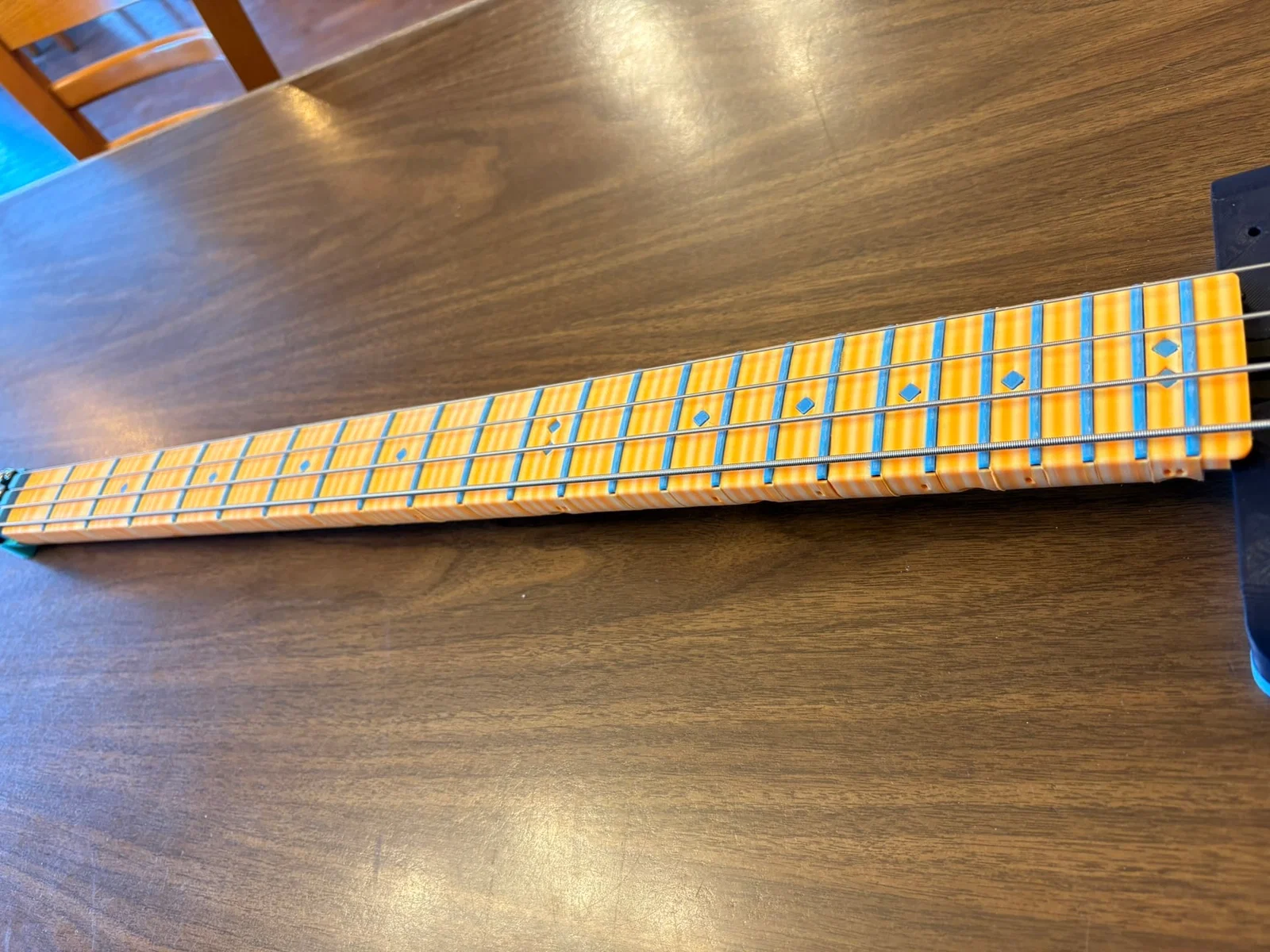

Mô tả
Đây là một phần trong dự án ExoBass — xem danh mục đầy đủ, công cụ lập kế hoạch build và hướng dẫn lắp ráp tại https://exobass.com
Lên kế hoạch Build & Chuẩn bị linh kiện
ExoBass có thể hơi phức tạp! Hãy truy cập công cụ lập kế hoạch build của chúng tôi để lên kế hoạch cho toàn bộ quá trình build — công cụ này sẽ hướng dẫn bạn qua từng linh kiện có sẵn, kiểm tra độ tương thích và bao gồm tất cả các bộ phận của ExoBass. Đây cũng là cách tốt nhất để mua linh kiện, vì nó cho phép bạn mua mọi thứ cần thiết cho một bộ hoàn chỉnh thay vì chỉ mua lẻ linh kiện này.

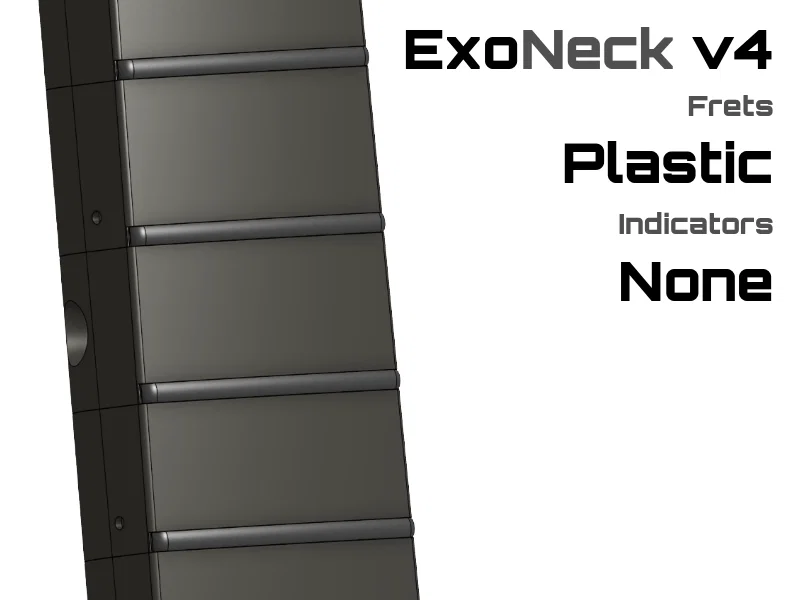

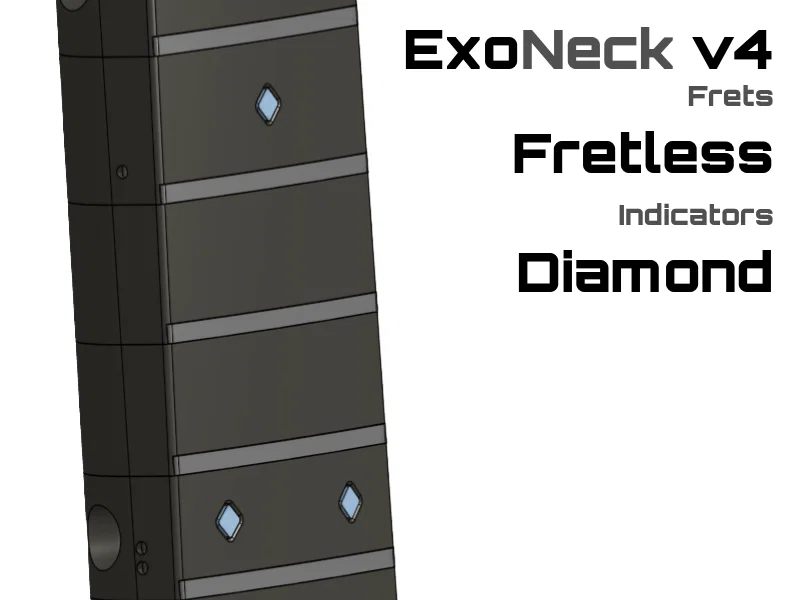

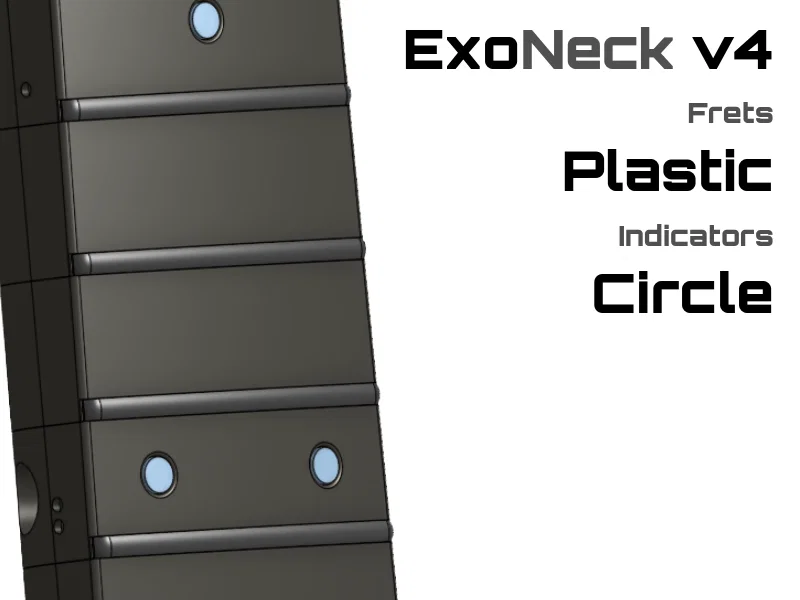

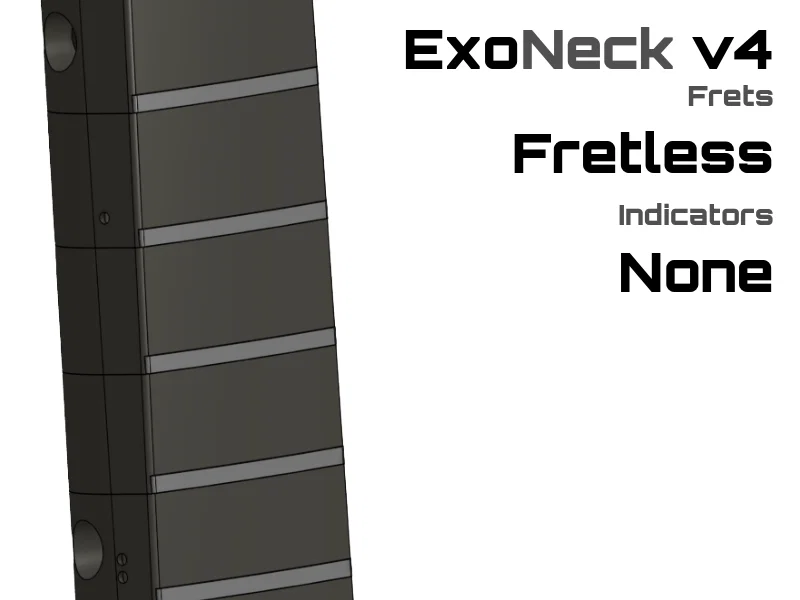

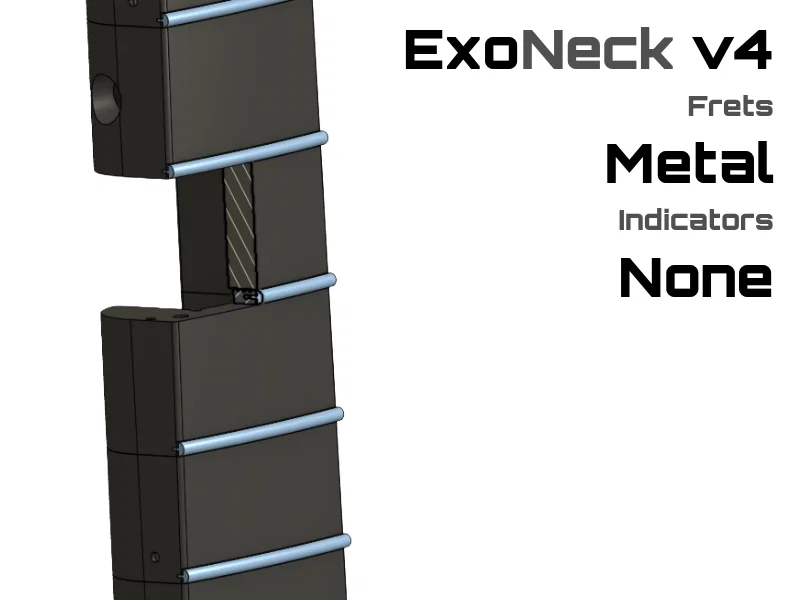

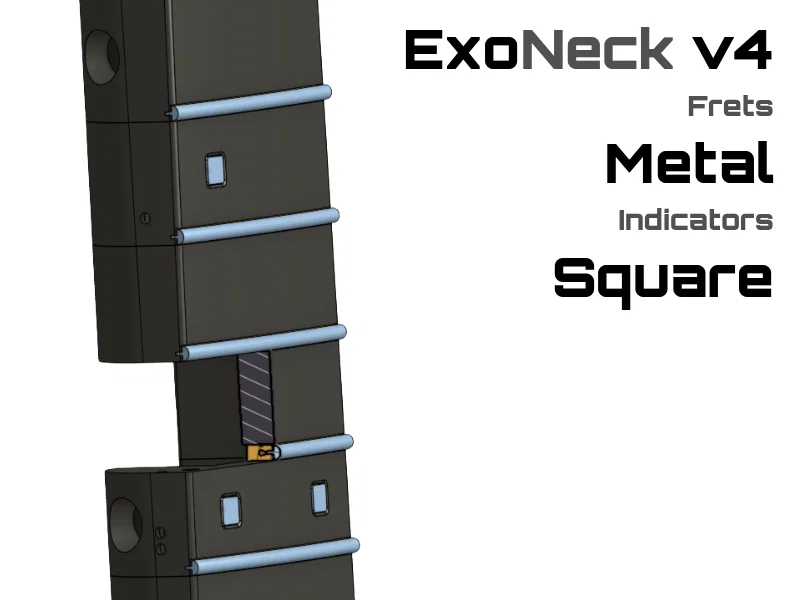

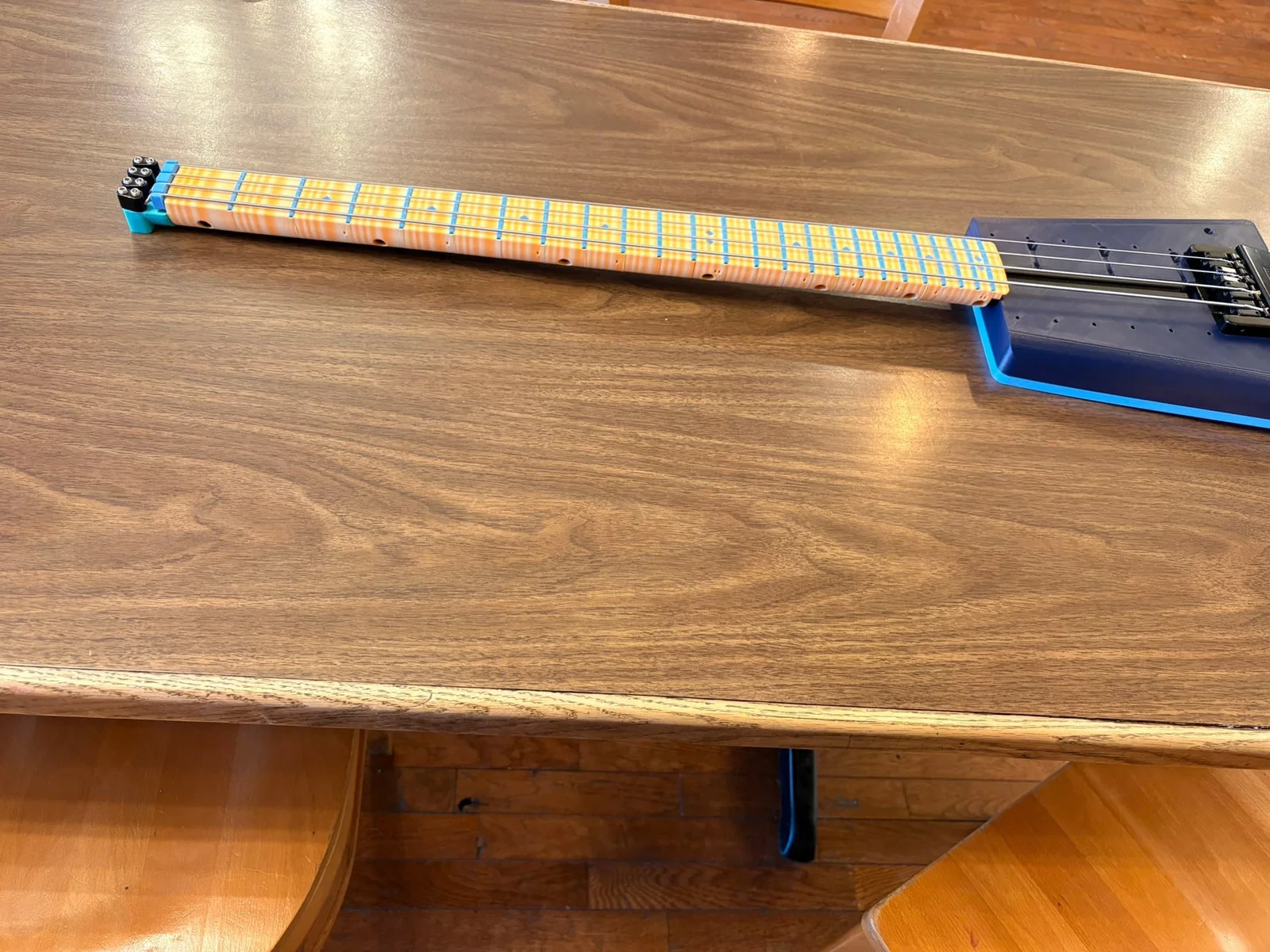

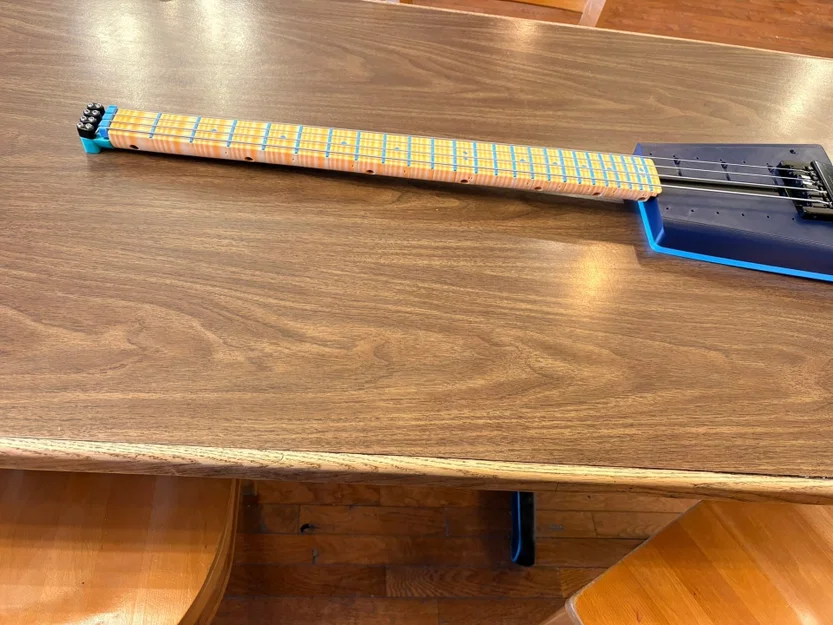

Bạn có thể tìm thấy linh kiện cụ thể này, ExoBass - Neck - Neck, trên trang web của chúng tôi.
✏️ Để đơn giản hóa, các hình ảnh trong tài liệu này được tạo trên một cần đàn có 1 phím. Cần đàn của bạn có khả năng sẽ dài hơn thế.
Bước 0: Chuẩn bị thanh ren M3
Bước 0a: Cắt thanh ren M3
Sử dụng máy mài góc hoặc cưa sắt để cắt 2 thanh ren M3 1000mm của bạn thành:
- Cần đàn quy chuẩn (Regular Scale): 650mm

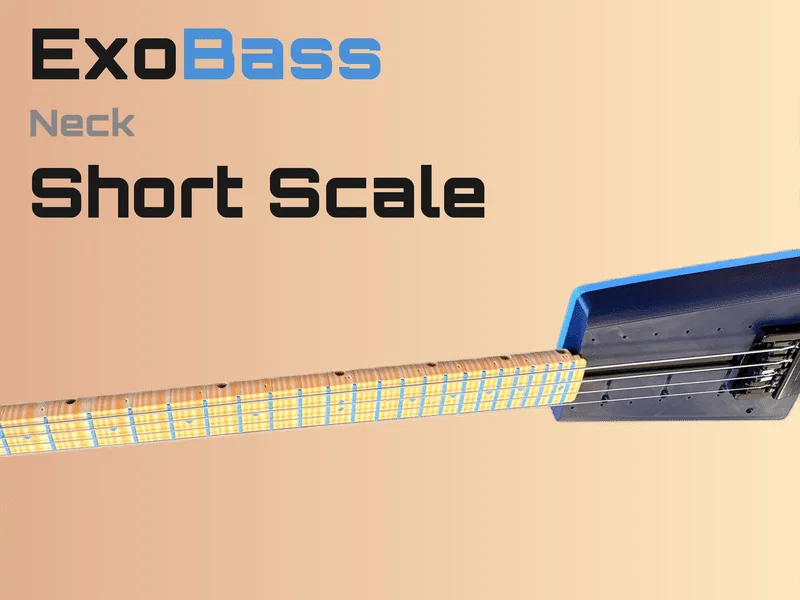

- Cần đàn ngắn (Short Scale): 610mm
Bước 0b: Làm nhẵn các cạnh
Bạn cần loại bỏ bavia ở đầu vừa cắt. Mình thích dùng máy chà nhám đai để làm việc này.
Bước 1: Chèn đai ốc vuông M3 vào khối #1
Bước 2: Vặn các thanh ren vào đai ốc vuông
💡 Hãy lưu ý chỉ vặn vào một chút thôi, bạn sẽ siết chặt chúng sau. Bạn cần giữ chiều dài tối đa có thể trước khi siết.
Bước 3: Lắp ráp cần đàn
Cần đàn của bạn có 24 phím, vui lòng lặp lại các bước này cho tất cả 24 phím
Bước 3a: Gắn dây thun / Keo
Khuyên dùng keo dán, nhưng nếu bạn muốn tháo rời cần đàn trong tương lai thì hãy dùng dây thun thay thế.
Bạn có thể vòng dây thun mỏng 10mm quanh cả 2 thanh ren M3 rồi trượt nó xuống khối cần đàn trước đó, hoặc bôi một lượng keo nhỏ vào phần lõm chứa phím trên khối cần đàn trước.
Bước 3b: Lắp phím
Không cần thao tác lắp ráp cho loại phím đã chọn! Hãy tiếp tục nhé!
Bước 3c: Cài đặt phím
Trượt miếng chèn Phím (hướng mặt có số lên trên) xuống dọc theo các thanh ren M3
Bước 3d: Chuẩn bị khối phím tiếp theo

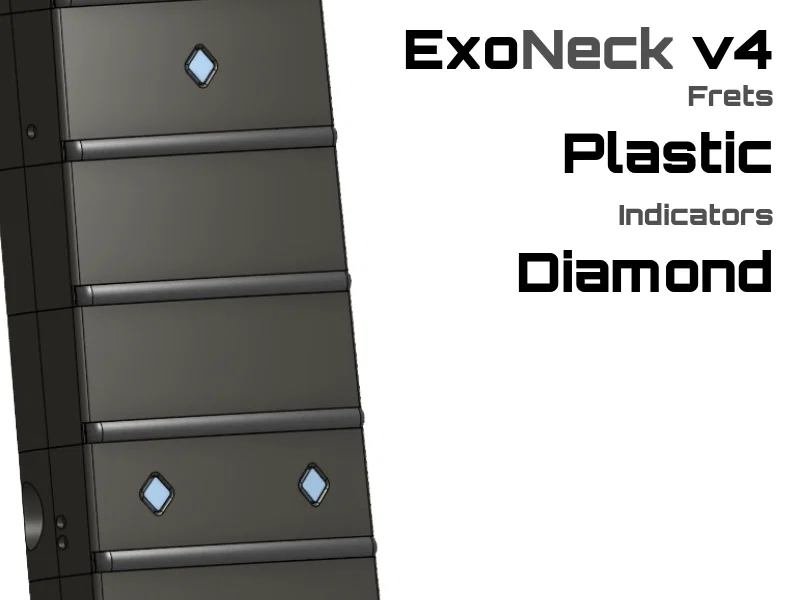

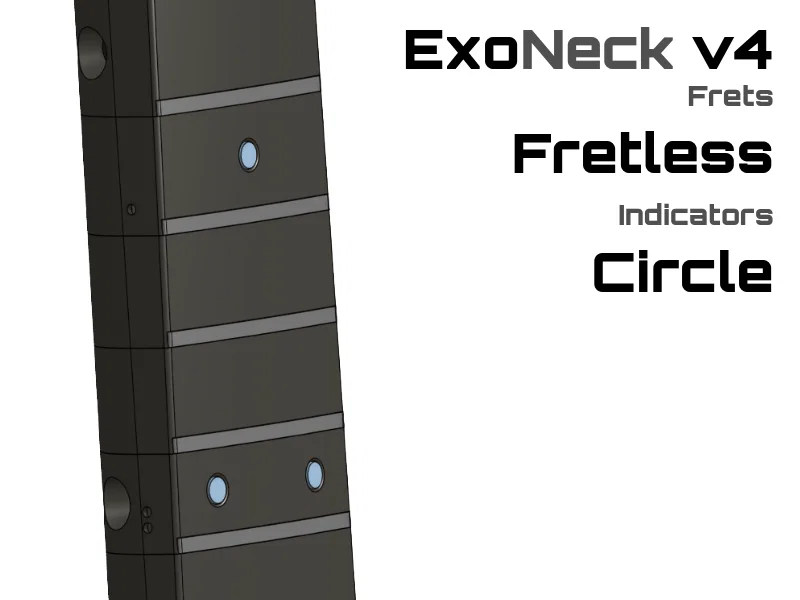

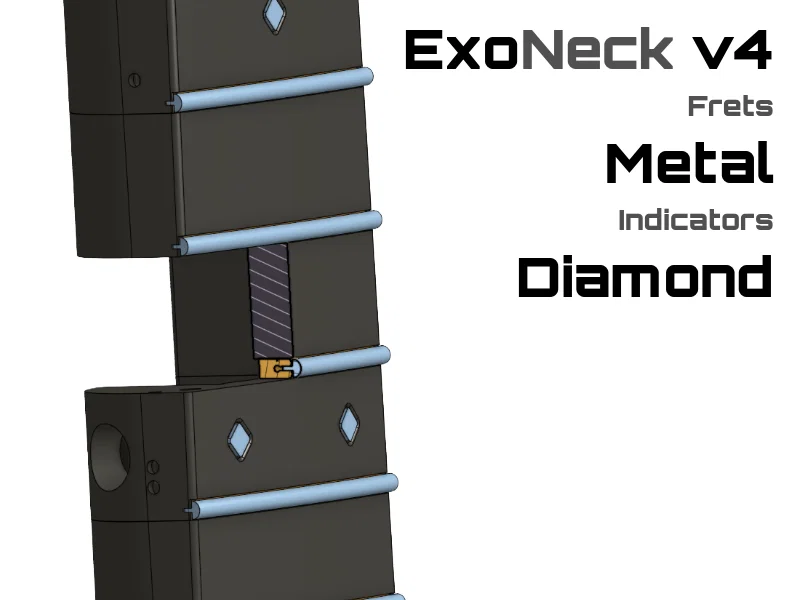

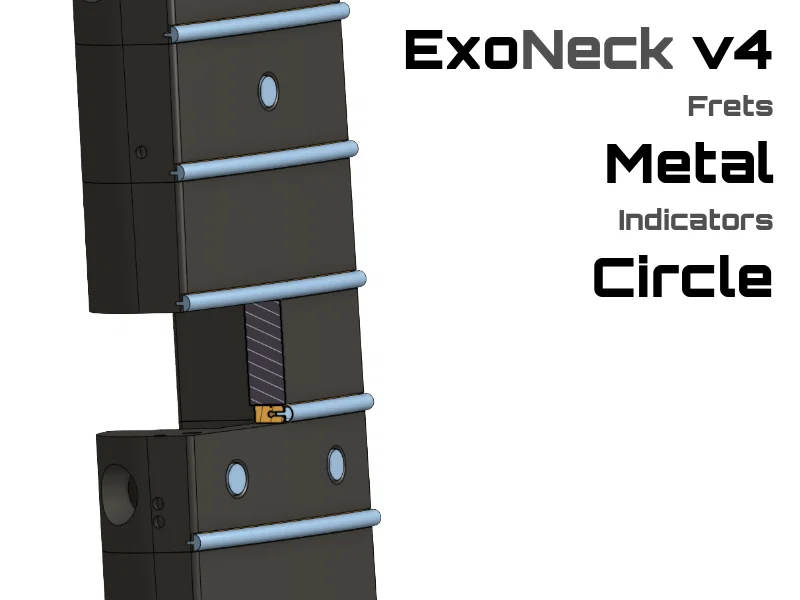

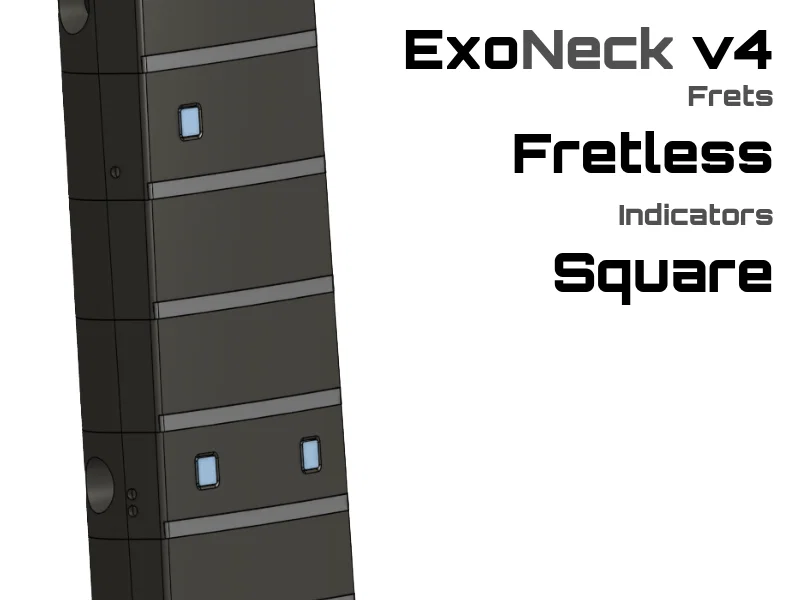

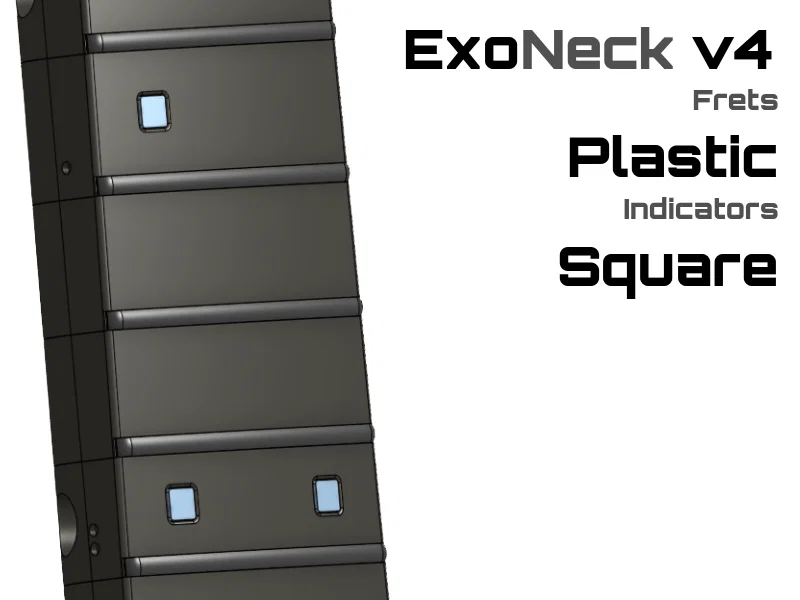

Nếu đây không phải là khối có dấu chỉ dẫn (có lỗ ở mặt trước và mặt bên) thì hãy bỏ qua Bước 3e
Bước 1 - Dán các dấu chỉ dẫn phía trước
Cho một ít keo vào các lỗ chỉ dẫn, sau đó nhét dấu chỉ dẫn từ phía trước vào. Đảm bảo mặt của chỉ dẫn được in úp xuống bàn in phải hướng vào bên trong.
Đối với các dấu chỉ dẫn bên cạnh, hãy lấy một đoạn dây nhựa filament với màu bạn thích. Chèn nó vào từng lỗ rồi cắt bằng kìm cắt nhựa phẳng. Dùng dao rọc giấy để làm nhẵn bề mặt nhất có thể.
Tùy chọn: Giả sử máy in của bạn in ra với dung sai đủ tốt, bạn có thể luồn một sợi filament duy nhất dọc theo hai bên cần đàn qua rãnh chỉ dẫn bên. Điều này nên tạo màu cho tất cả các dấu chỉ dẫn bên mà không cần phải cắt 24 mảnh nhỏ và dán từng cái vào.
Bước 3e: Lắp khối phím
Trượt khối phím xuống dọc theo các Thanh Ren M3.
Bước 3f: Lặp lại
Lặp lại Bước 3 cho đến khi tất cả các khối phím được lắp xong
Bước 4: Đậy đầu cần đàn
Bước 4a: Lắp khối cuối
✏️ Sử dụng đai ốc mũ (Acorn nuts) từ danh sách BOM thay vì đai ốc thường trong hình.
💡 Khuyên dùng LockTite đỏ khi lắp đai ốc mũ. Bước này là tùy chọn.
Bước 4b: Siết chặt
Sử dụng khóa lục giác 5.5mm, siết các đai ốc mũ cho đến khi cần đàn cong vào trong như quả chuối. Hãy đảm bảo lực căng đều ở cả hai bên và không có khoảng trống giữa các khối. Nếu thấy có khe hở, hãy dùng dụng cụ phẳng như dao rọc giấy để đẩy các khối lại gần nhau hơn.
Bước 4c: Đặt cần đàn lên thanh 2020
ℹ️ Cần đàn của bạn có khả năng dài hơn cái trong hình.
Bước 4d: Lắp đai ốc trượt 2020 vào thanh 2020
ℹ️ Cần đàn của bạn có khả năng dài hơn cái trong hình.
Bước 4e: Gắn cần đàn vào thanh 2020 bằng ốc vít M5x10
ℹ️ Cần đàn của bạn có khả năng dài hơn cái trong hình.
- Ban đầu hãy lắp tất cả vít lỏng lẻo.
- Khi tất cả vít đã vào vị trí, dùng búa cao su gõ nhẹ vào đáy cần đàn cho đến khi mặt trên của cần đàn ép chặt vào đáy đầu đàn.
- Siết chặt các vít M5x10 phía dưới.
- Thử siết lại các thanh ren M3 để đảm bảo không có độ chùng nào xuất hiện khi gắn vào cần đàn.
- Siết chặt tất cả vít M5x10.
Phần cứng
Bộ kit DIY
Bạn có thể đặt bộ kit DIY cho toàn bộ bản build từ công cụ lập kế hoạch build của chúng tôi, chi phí ước tính cho linh kiện này là $12.64 chưa bao gồm phí vận chuyển.
Tự mua linh kiện (Self Source)
Nếu bạn muốn tự mua linh kiện, đây là danh sách. Chi phí ước tính: $42.75.
