Hộp bảo vệ ASIAIR Plus - Có khe chứa thẻ microSD và đế ăng-ten

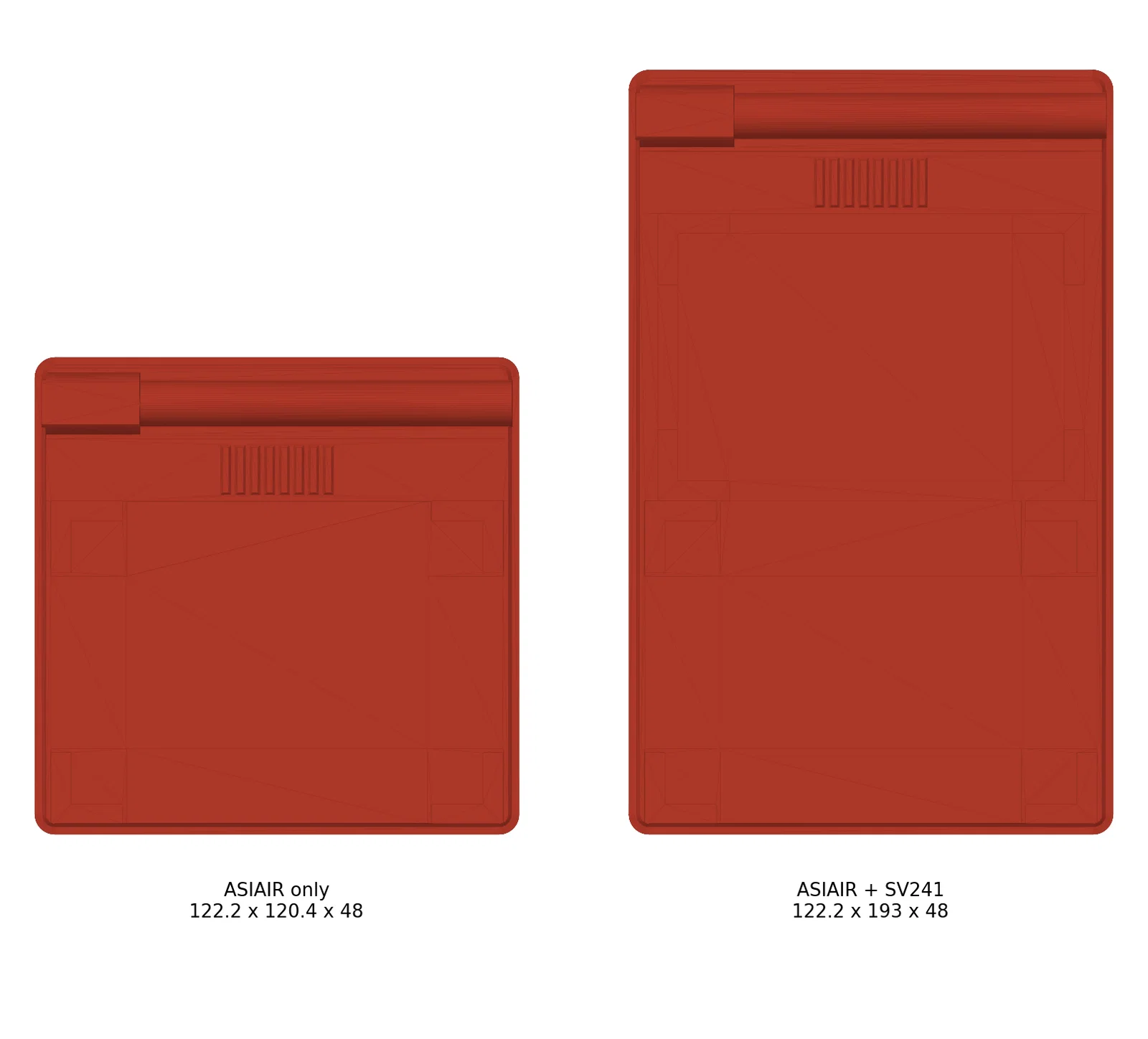

ASIAIR Plus — ngăn chứa được thiết kế theo kích thước tiêu chuẩn 102.5 × 70 × 26.5 mm của ZWO.

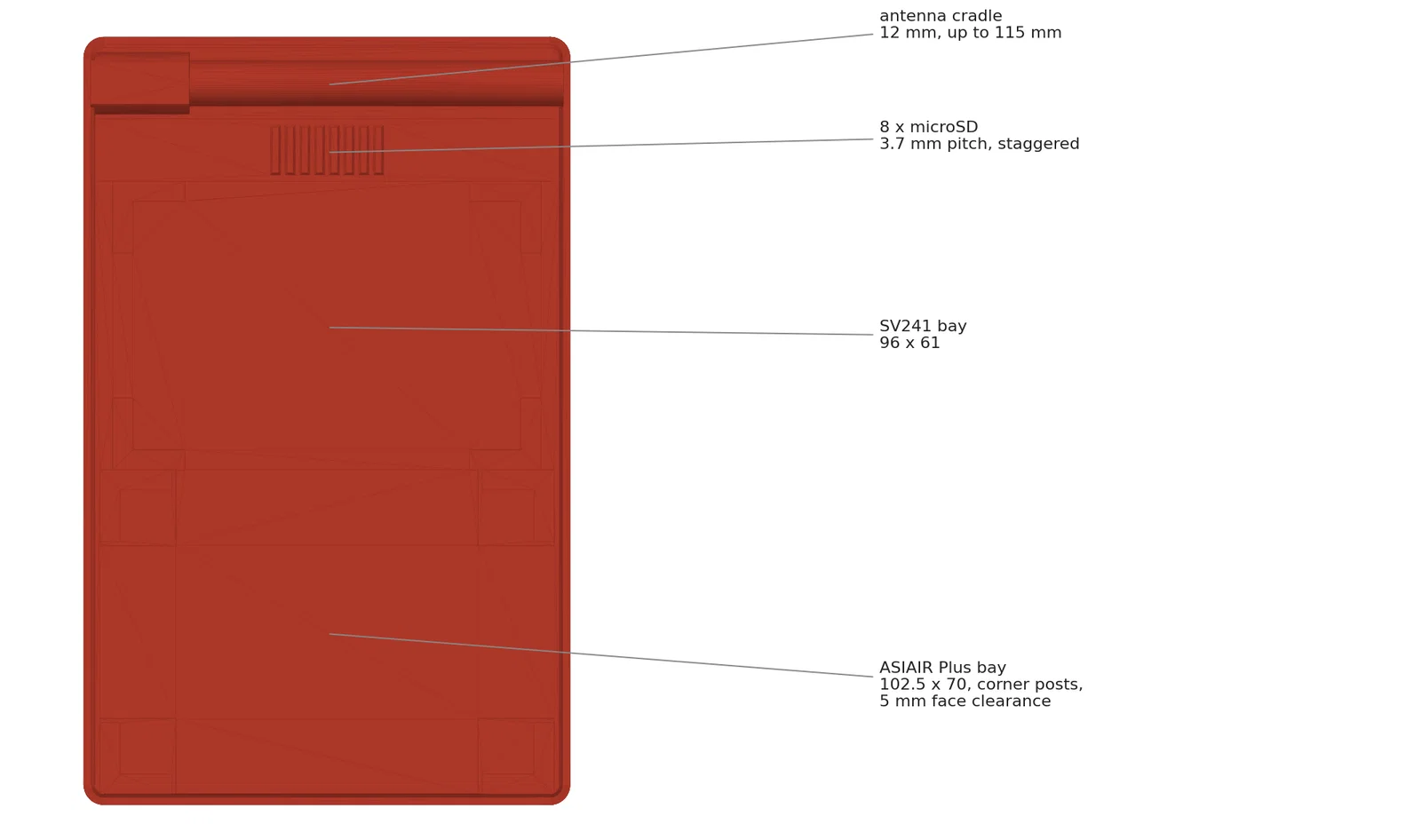

Khả năng chứa thiết bị

ASIAIR Plus — thiết bị được giữ cố định bởi bốn trụ ở các góc, với khoảng hở 5 mm ở giữa các mặt. Không có bộ phận nào gây áp lực lên mặt sau, nơi chứa cổng nguồn DC, công tắc ON/OFF, cổng ăng-ten và đèn LED trạng thái. Các khoảng hở 5 mm này cũng giúp bạn dễ dàng đưa ngón tay vào để nhấc thiết bị ra.

Thiết bị nằm trên bốn đệm góc, phần giữa của khoang chứa hoàn toàn trống, giúp khớp nối dovetail ở đáy không bị cấn. Với thiết lập mặc định, khoảng trống phía dưới là 12 mm — đủ cho ngàm tìm kiếm kiểu Synta hoặc rãnh dovetail của ZWO. Bạn có thể giảm tham số shoe_h xuống khoảng 5 nếu sử dụng chân đế phẳng, giúp giảm 7 mm chiều cao cho hộp.

8 × microSD — khoảng cách 3.7 mm, miệng khe được vát mép. Các ngăn chứa được thiết kế so le với độ sâu chênh lệch 1.5 mm, giúp thẻ nhớ nhô cao thấp khác nhau, dễ dàng lấy ra bằng một tay ngay cả khi đang đeo găng.

Ăng-ten WiFi — rãnh chứa 12 mm bao quanh phần thân, giúp ăng-ten được cố định chắc chắn. Hỗ trợ ăng-ten dài tới 115 mm; 24 mm đầu tiên được mở rộng ra 16 mm để chứa phần khuỷu và vòng SMA. Bạn có thể thay đổi ant_len nếu sử dụng ăng-ten độ lợi cao (high-gain).

SV241 (phiên bản thứ hai) — khoang chứa theo kích thước 96 × 61 × 25 mm của SVBony, áp dụng cách bố trí tương tự với các trụ ở góc để tránh va chạm với các đầu kết nối ở hai đầu. Phía trên có thêm 20 mm không gian trống để xếp gọn dây nguồn DC.

Thiết lập in ấn

• PETG, lớp in 0.2 mm, 4 tường, 20% infill kiểu gyroid
• Không cần support. Cả hai phần đều in ở mặt phẳng nằm dưới đúng như file xuất ra
• Khuyến khích dùng Brim cho phần nắp dài
• Bật tính năng Elephant-foot compensation — nếu không, các lớp đầu tiên của vành sẽ bị tràn, làm miệng khoang bị hẹp lại, gây khó khăn khi đậy nắp

Mọi chi tiết đều đã được kiểm tra kỹ về độ kín và hình học; không có cạnh không kín (non-manifold) và không có mặt nào vượt quá góc treo 45°.

Lưu ý khi sử dụng

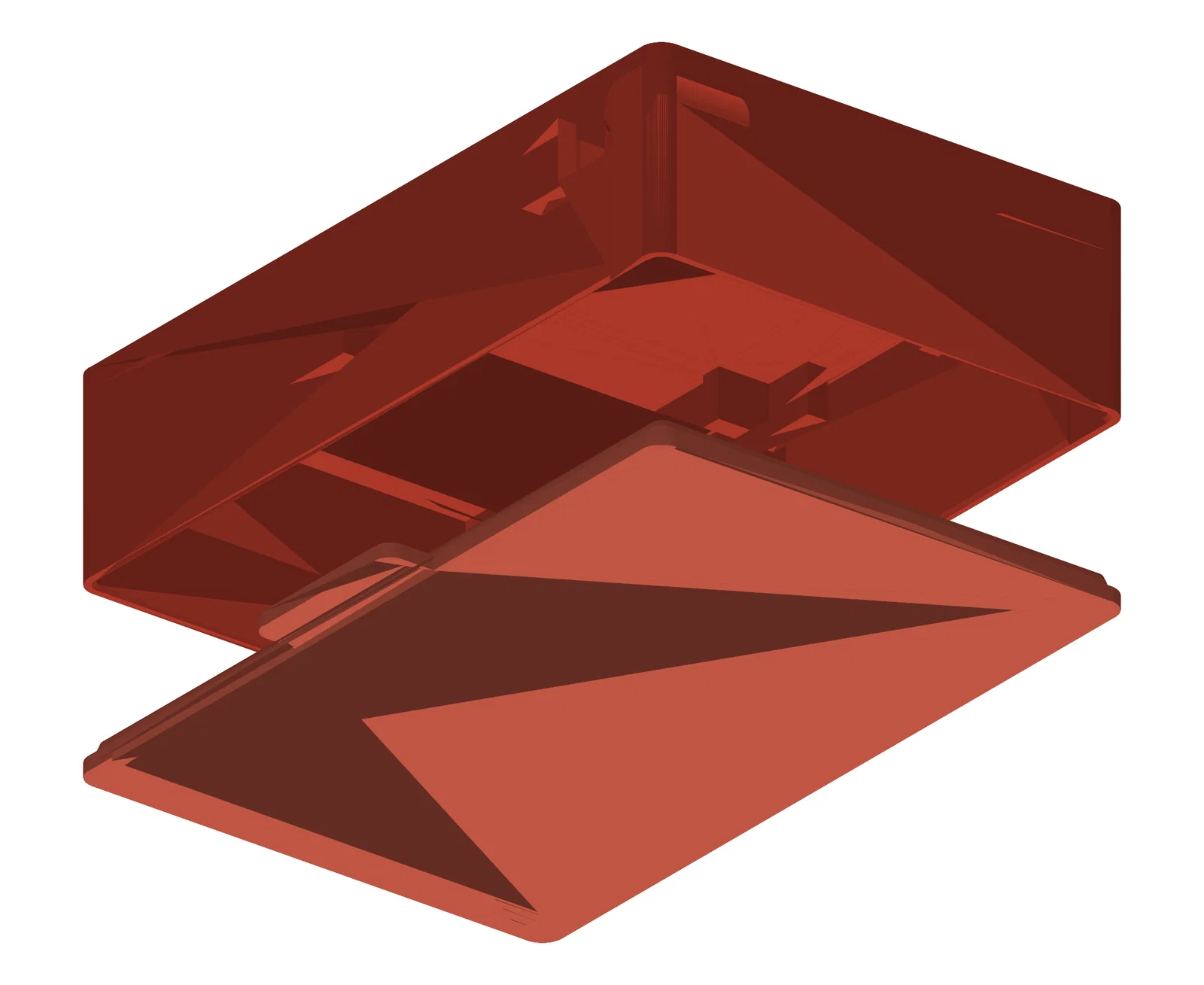

Nắp được thiết kế kiểu nhấc ra với gờ viền 4 mm và một mấu cạy 45 mm ở một đầu, được đặt ở vị trí thuận tiện cho ngón cái.

Khớp ma sát sẽ thay đổi theo thời gian. Nhựa PETG bị biến dạng nhẹ dưới tải trọng lâu dài, vì vậy độ khít của nắp có thể lỏng hơn sau khoảng năm mươi lần sử dụng. Nhiệt độ cũng ảnh hưởng đến kích thước — trên chiều dài 117 mm, sự thay đổi từ 12°C vào đêm chụp ảnh sang môi trường nóng trong xe hơi có thể gây ra sai lệch khoảng 0.27 mm. Nếu bạn lo ngại về độ an toàn khi vận chuyển, hãy thiết lập keepers = true để hộp có thêm khe luồn dây đai cho cả thân và nắp. Dây đai sẽ cố định nắp chặt chẽ bất kể độ khít của khớp. Việc này làm tăng thêm 15 mm chiều rộng (Y), sử dụng dây đai 25 mm với chiều dài tối thiểu 410 mm.

Đáy hộp hoàn toàn phẳng — không có chân đế hay ray, đảm bảo lớp đầu tiên bám dính tốt.
