Đế gắn bánh xe xoay 1 bu-lông cho kệ Ikea Bror

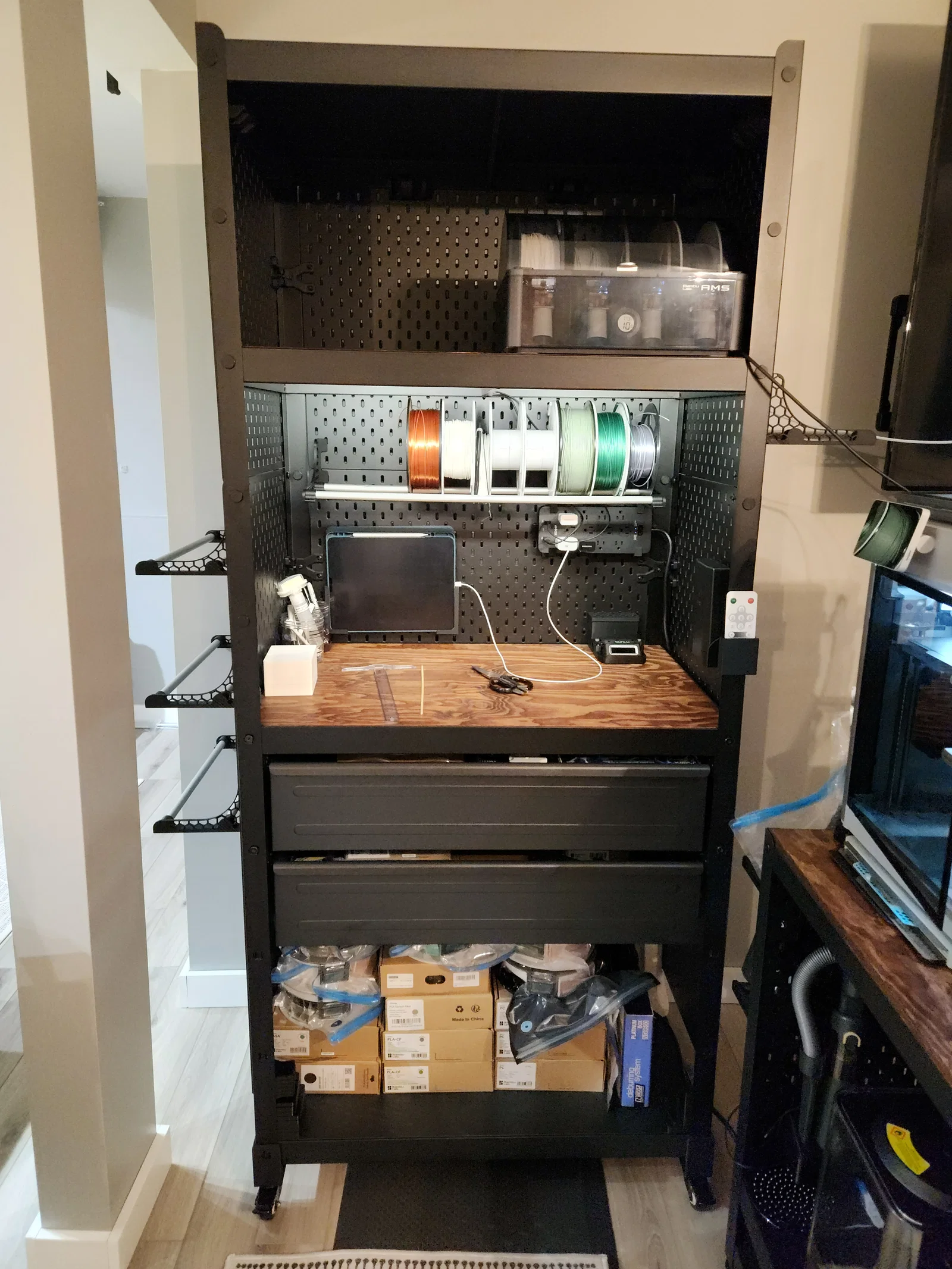

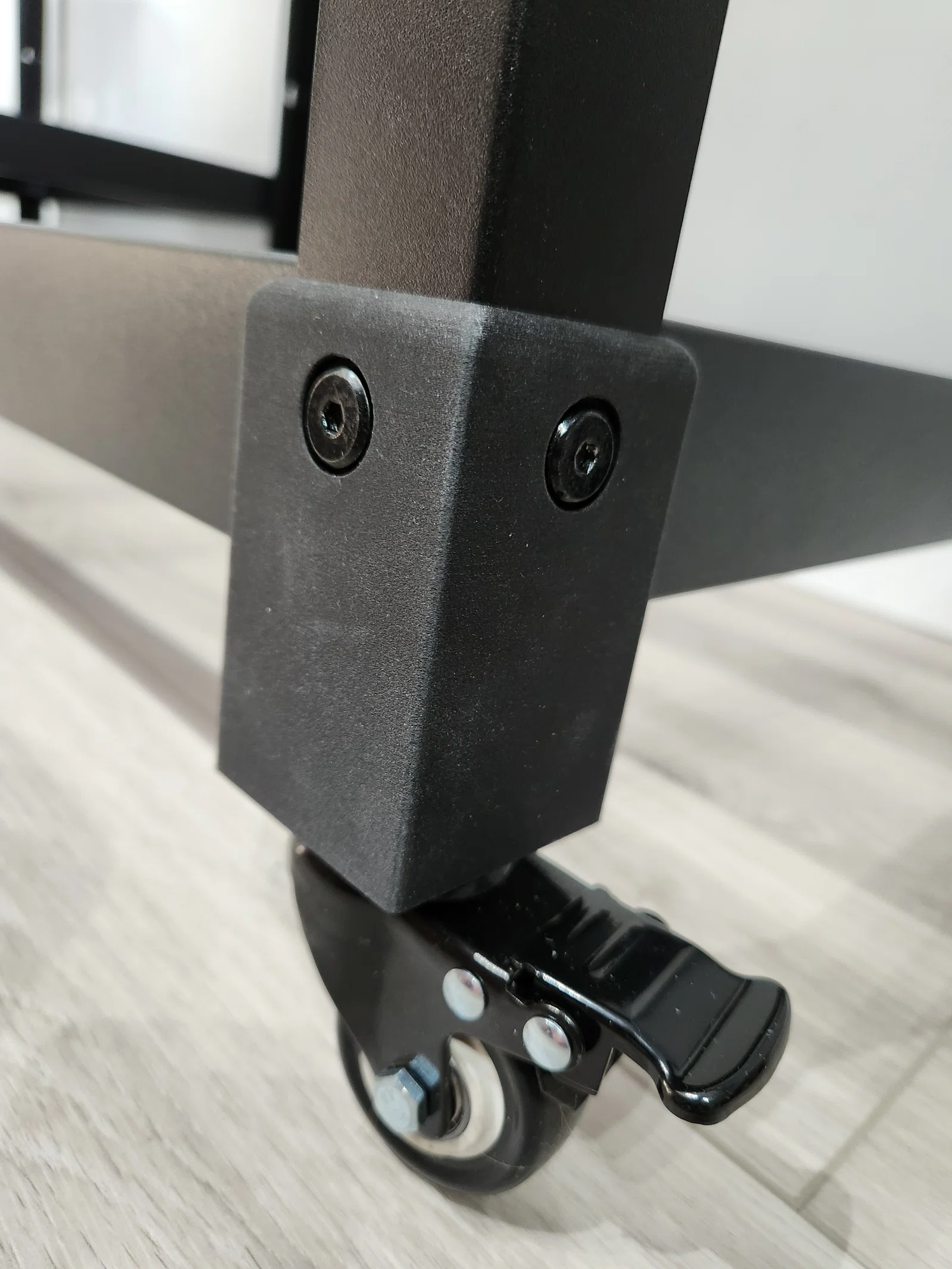

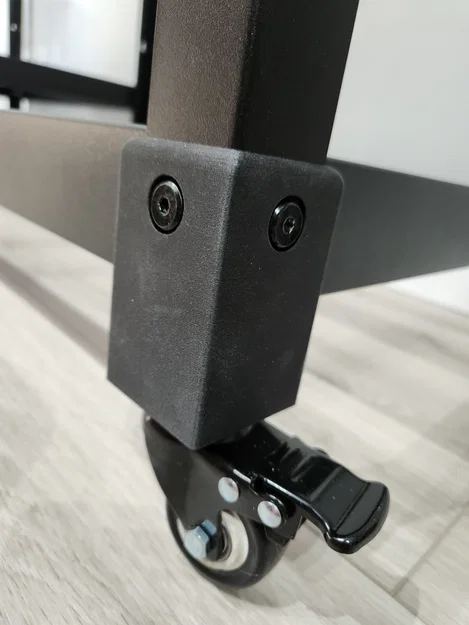

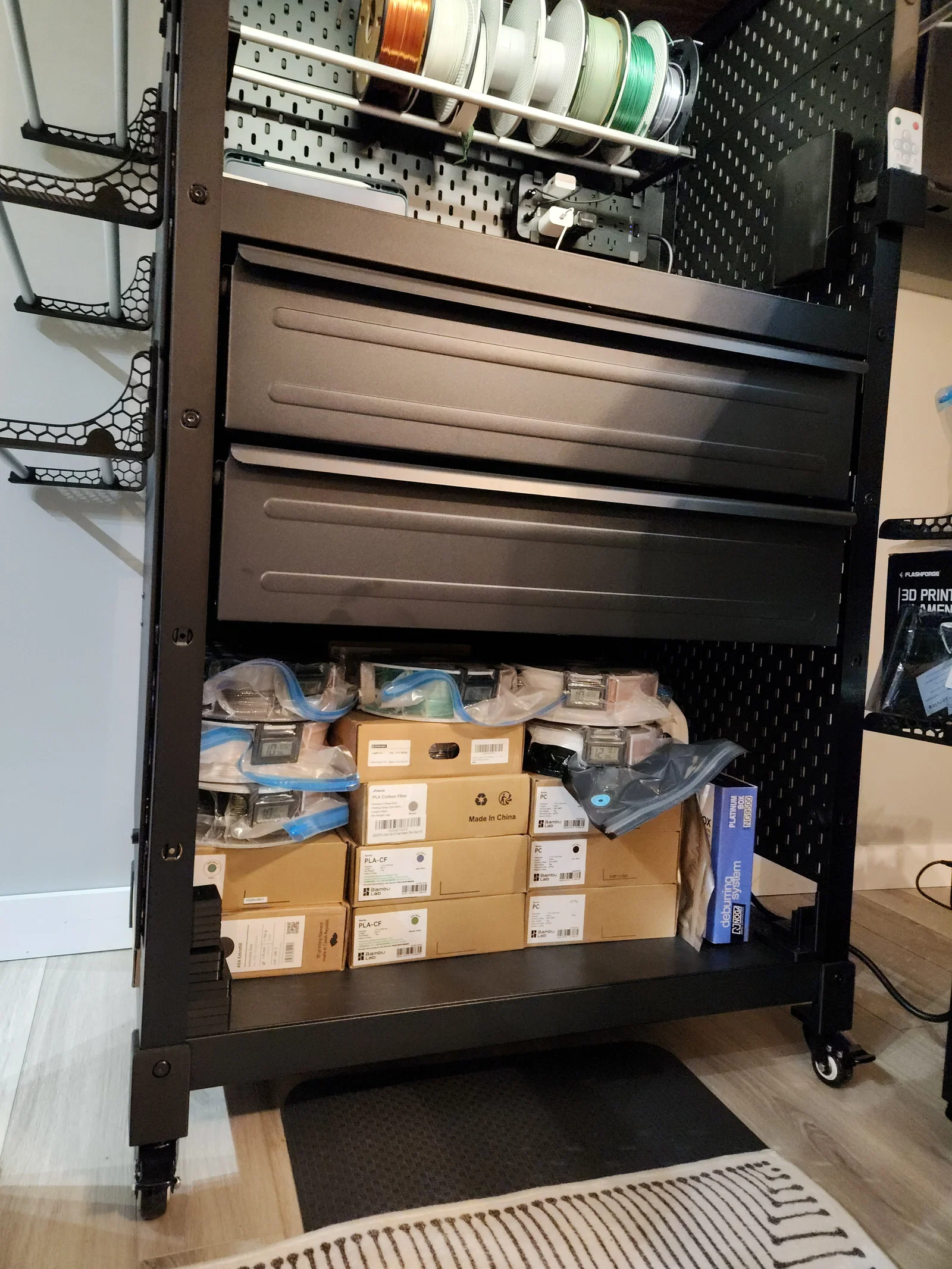

CẬP NHẬT (12/04/2024): Mình đã sử dụng các đế gắn bánh xe này được khoảng hai tháng nay với tải trọng kệ tầm 125 lbs (khoảng 57kg) và mọi thứ vẫn rất ổn định. Mình có đính kèm hai tấm ảnh thực tế kệ đang gắn bánh xe để các bạn dễ hình dung nhé.

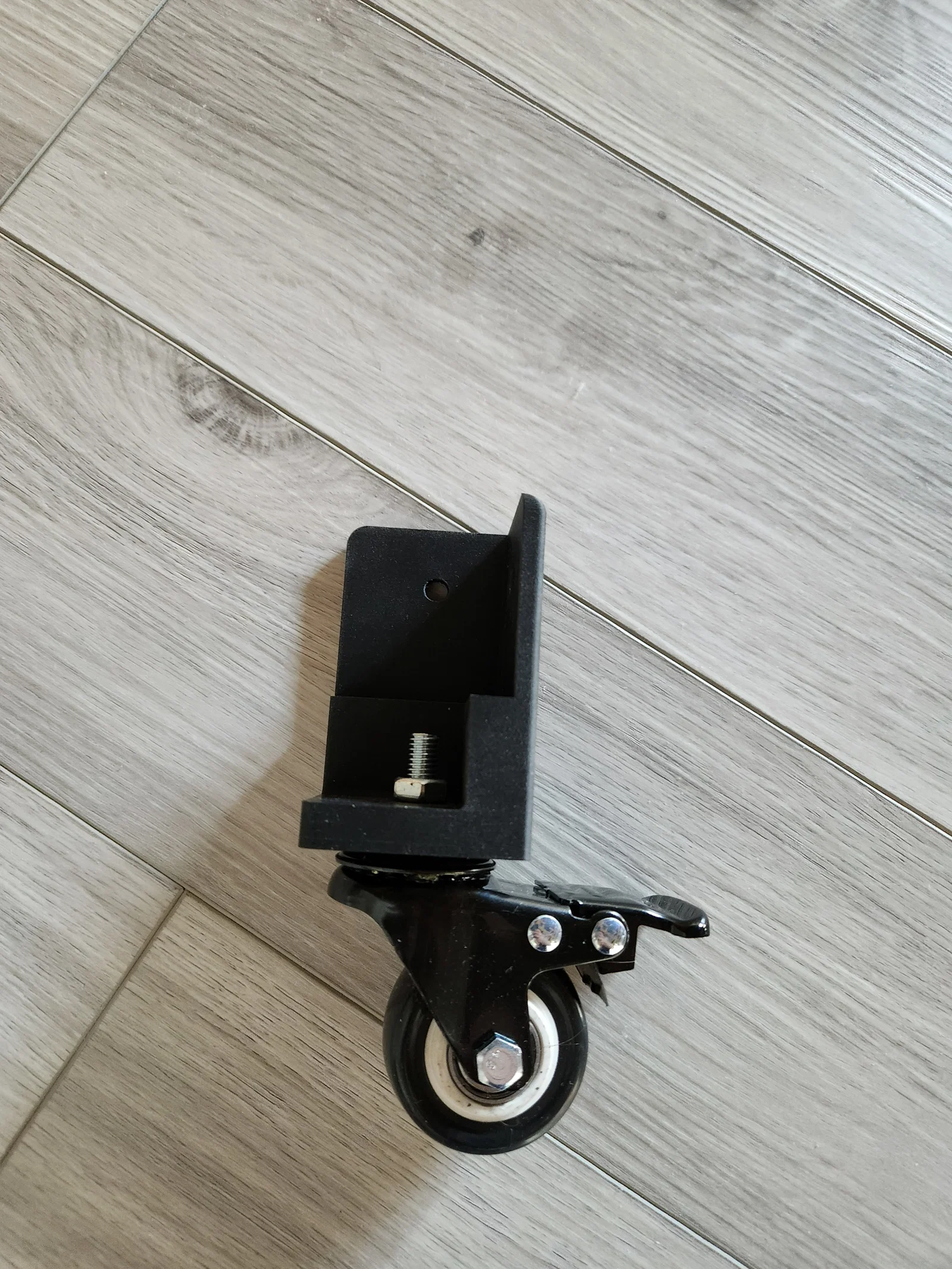

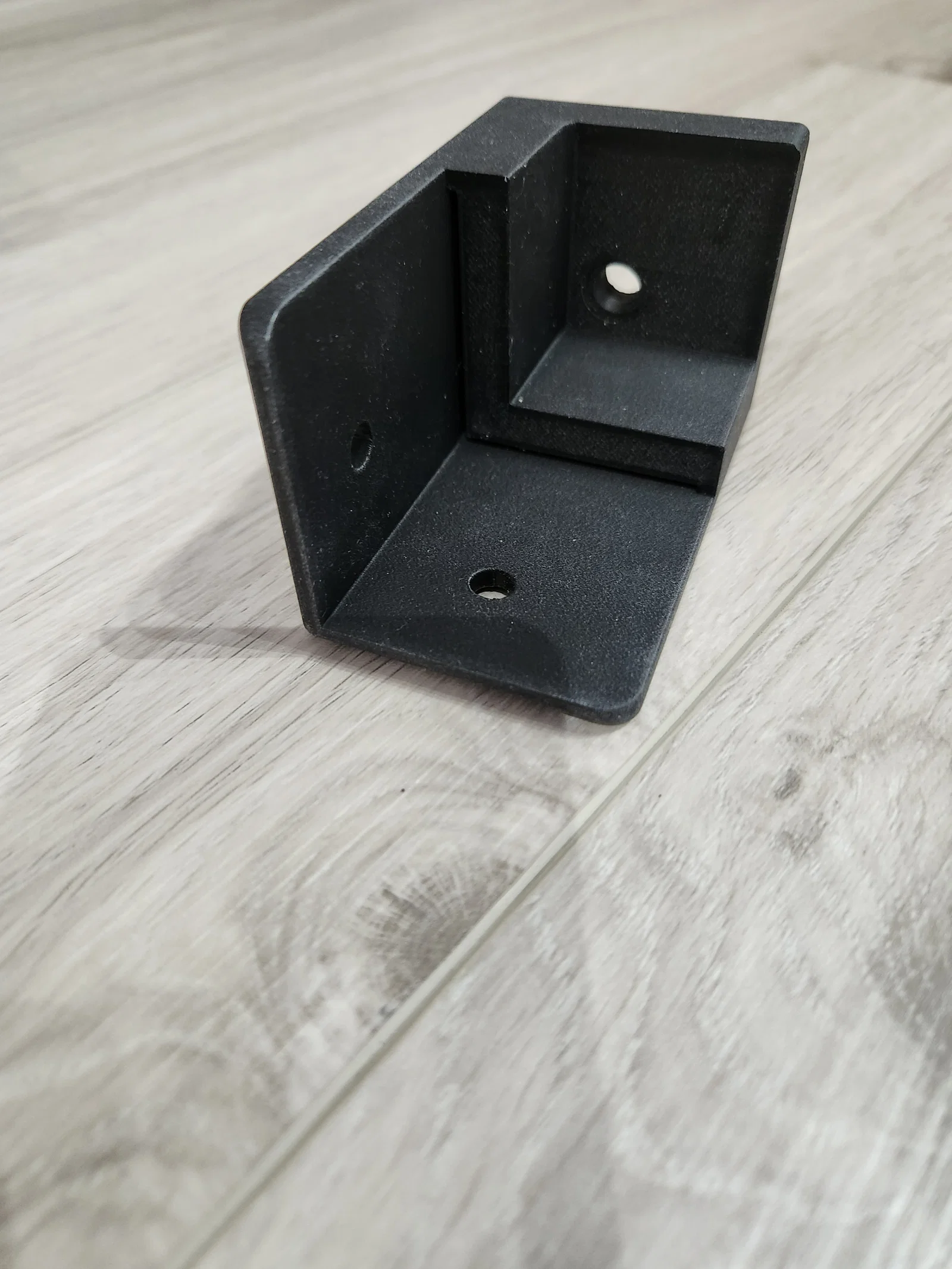

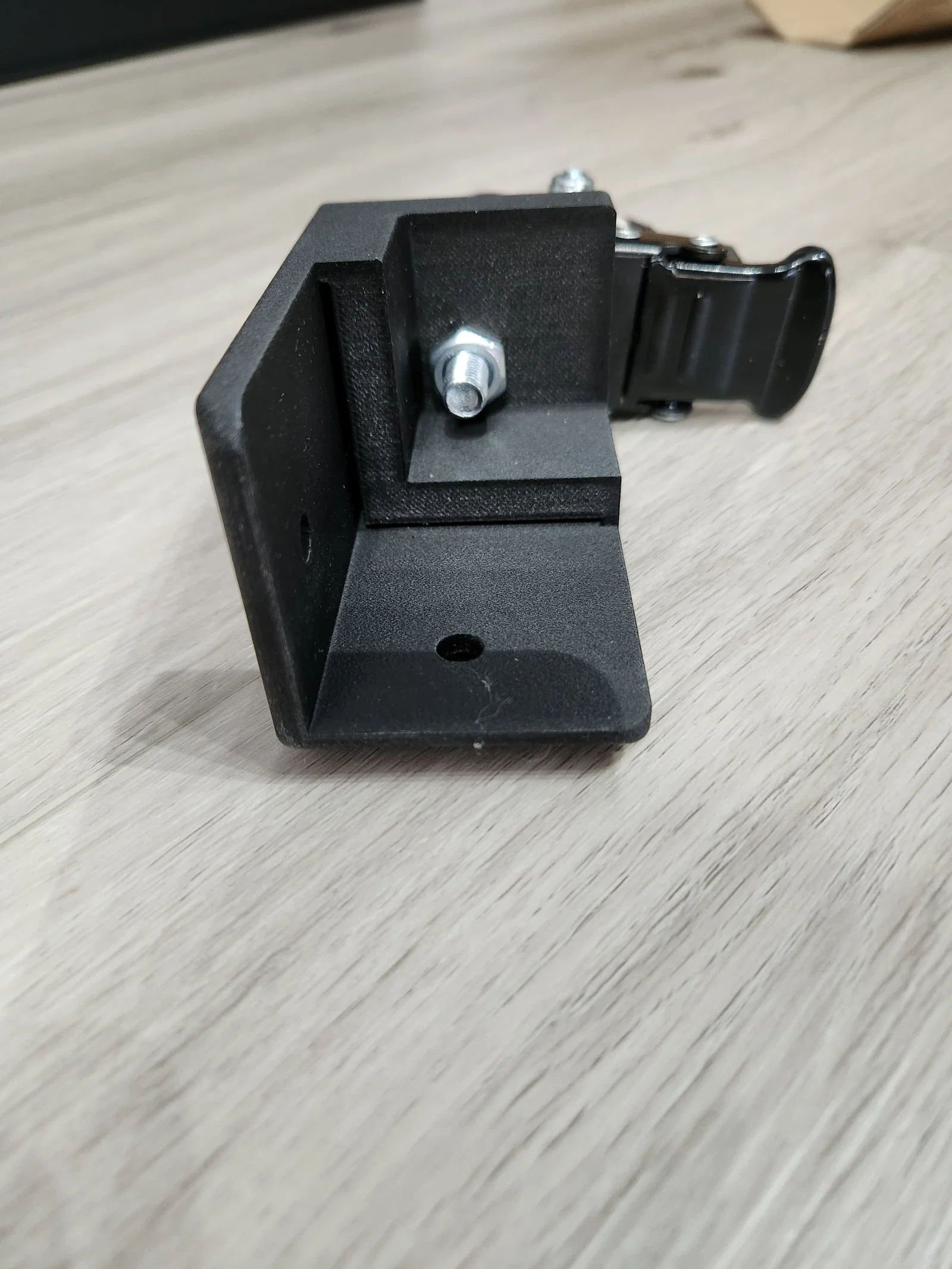

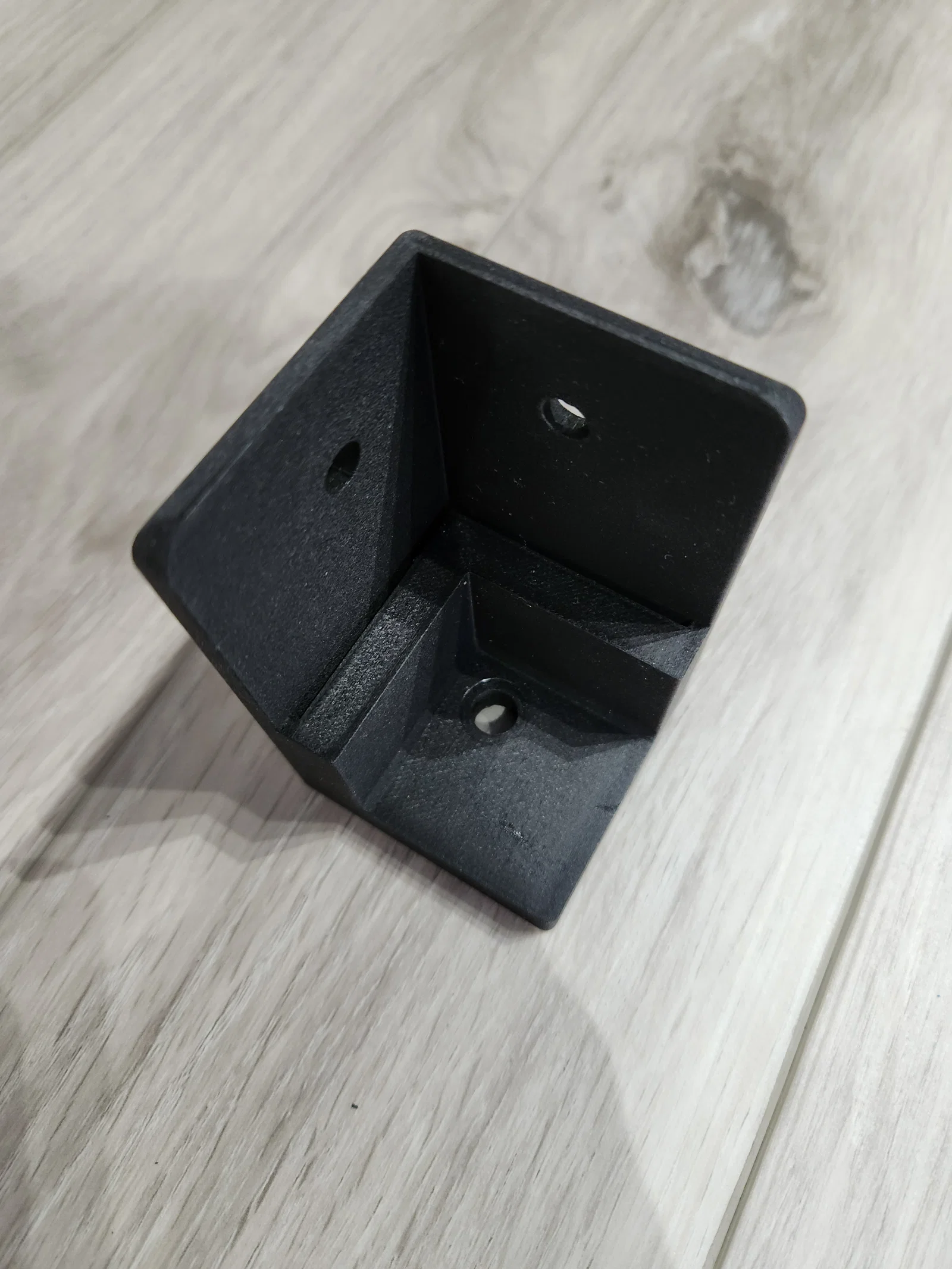

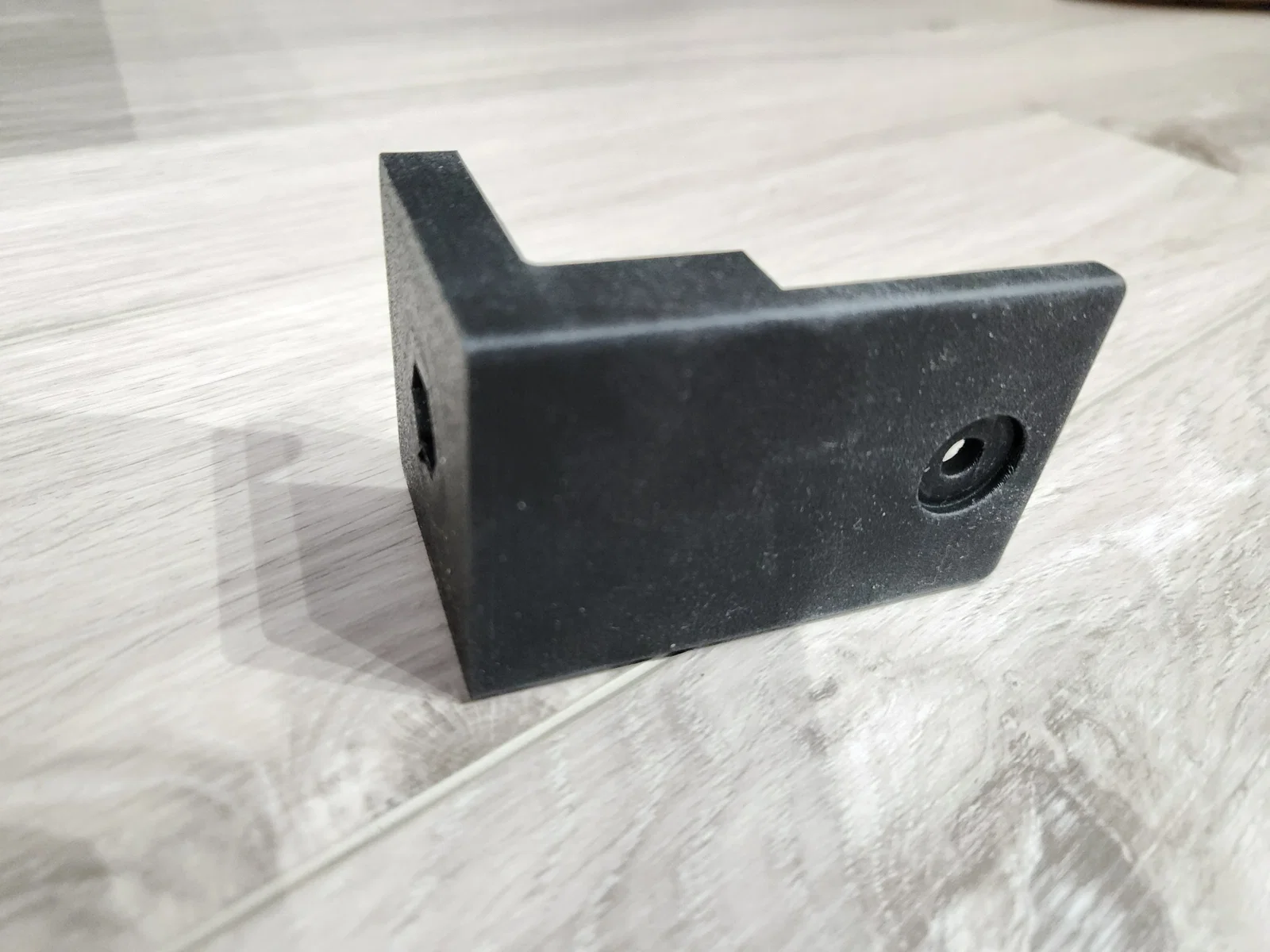

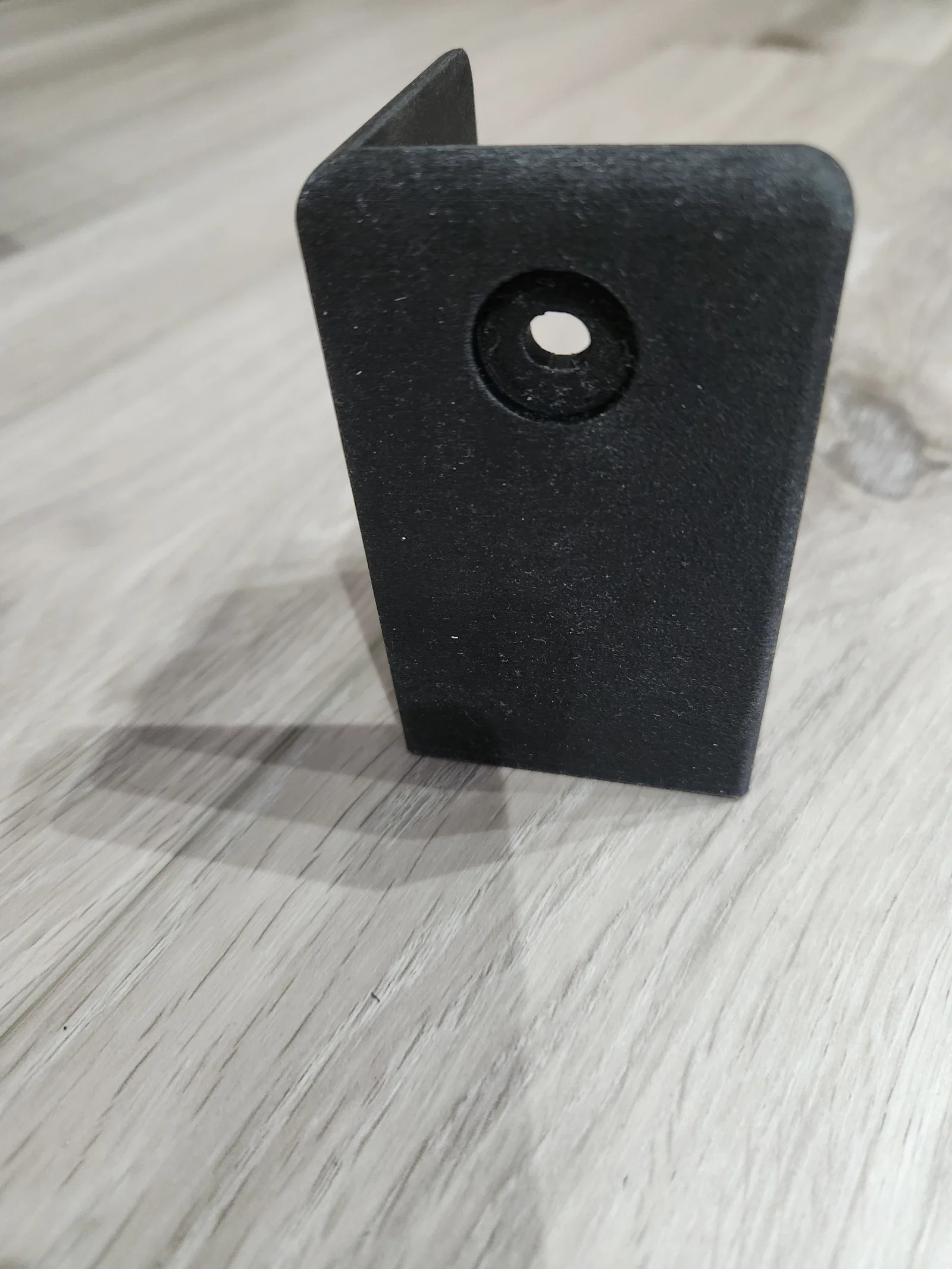

Đế gắn bánh xe xoay một bu-lông (8mm) cho kệ Ikea Bror. Mình in bằng nhựa PLA-CF.

Độ bền cấu trúc của bản in này vẫn đang trong quá trình thử nghiệm. Mọi người tự chịu trách nhiệm khi sử dụng các tệp tin này nhé. Mình không chịu trách nhiệm cho bất kỳ hư hỏng hoặc thiệt hại nào phát sinh từ việc sử dụng các file này.

Bánh xe xoay: https://www.amazon.com/dp/B0CKRF9G5S?ref=ppx_yo2ov_dt_b_fed_asin_title

Thiết lập máy in:

Chiều cao lớp in (Layer Height): 0.16 mm

Chiều cao lớp đầu tiên: 0.2 mm

Chế độ làm mịn bề mặt (Ironing): Top Surfaces (không bắt buộc, có thể tắt đi)

Kiểu làm mịn: Rectilinear (không bắt buộc, có thể tắt đi)

Số lớp tường (Wall Loops): 5

Độ đặc của infill: 50%

Kiểu infill: Triangles (Tam giác)

Tốc độ tường ngoài: 40 mm/s

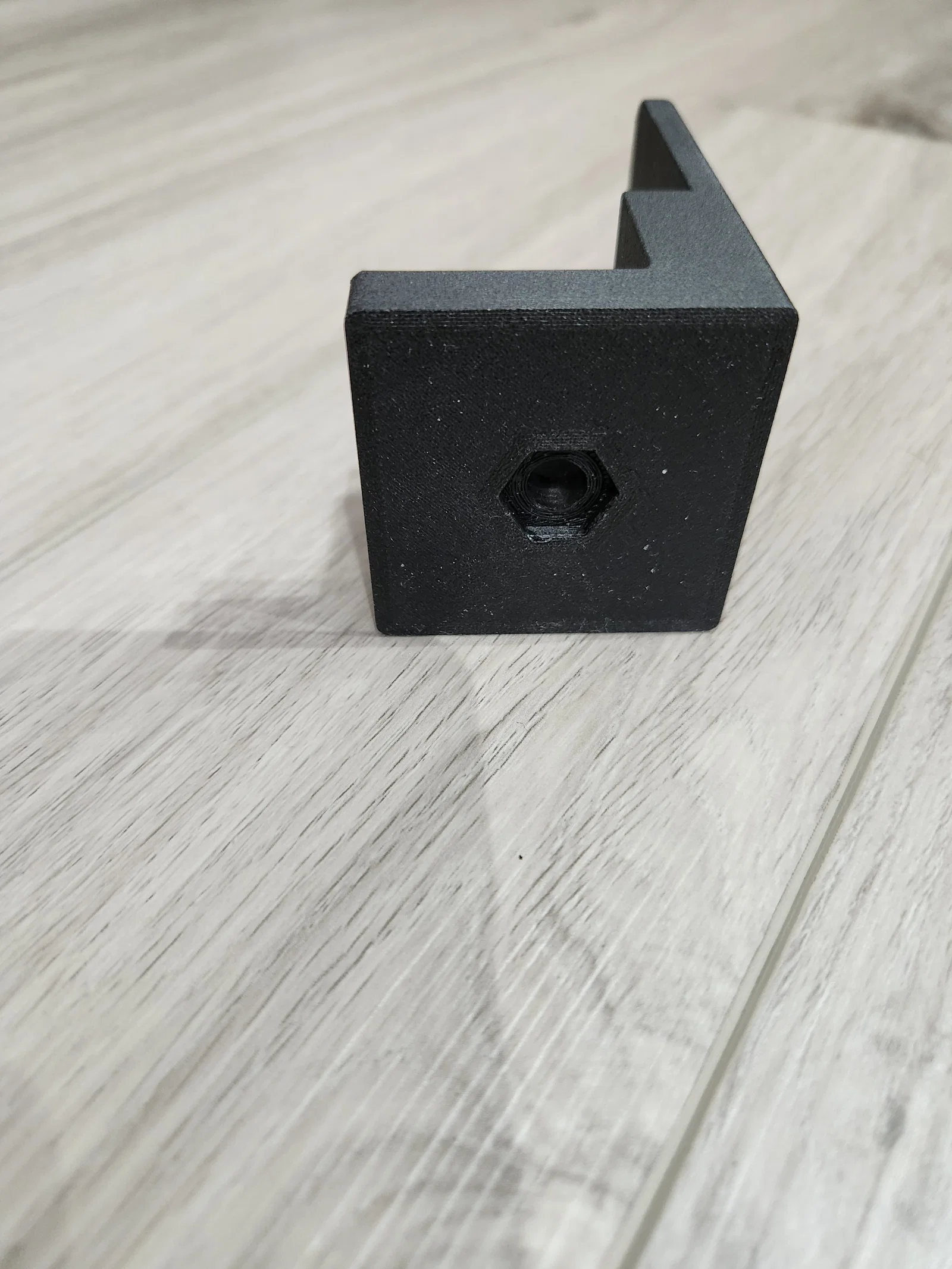

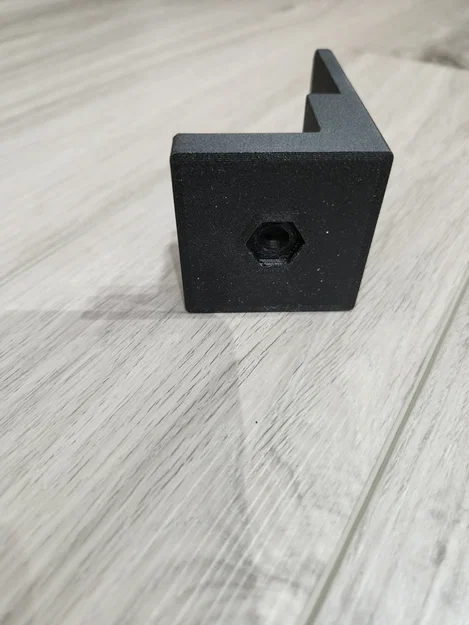

Support: Cần thiết cho hốc lục giác ở mặt đáy của mô hình. Hãy thiết lập thủ công. Mình dùng PLA-CF cho phần support/raft và PETG cho phần giao tiếp (interface). Khoảng cách top interface đặt là 0.01 mm và kiểu pattern là concentric.

Mình cũng dùng tính năng thay đổi chiều cao lớp in (variable line height) cho phần bo tròn (fillet) ở cạnh trên của đế.
