Đế Bánh Xe / Bánh Di Chuyển Cho IKEA BROR

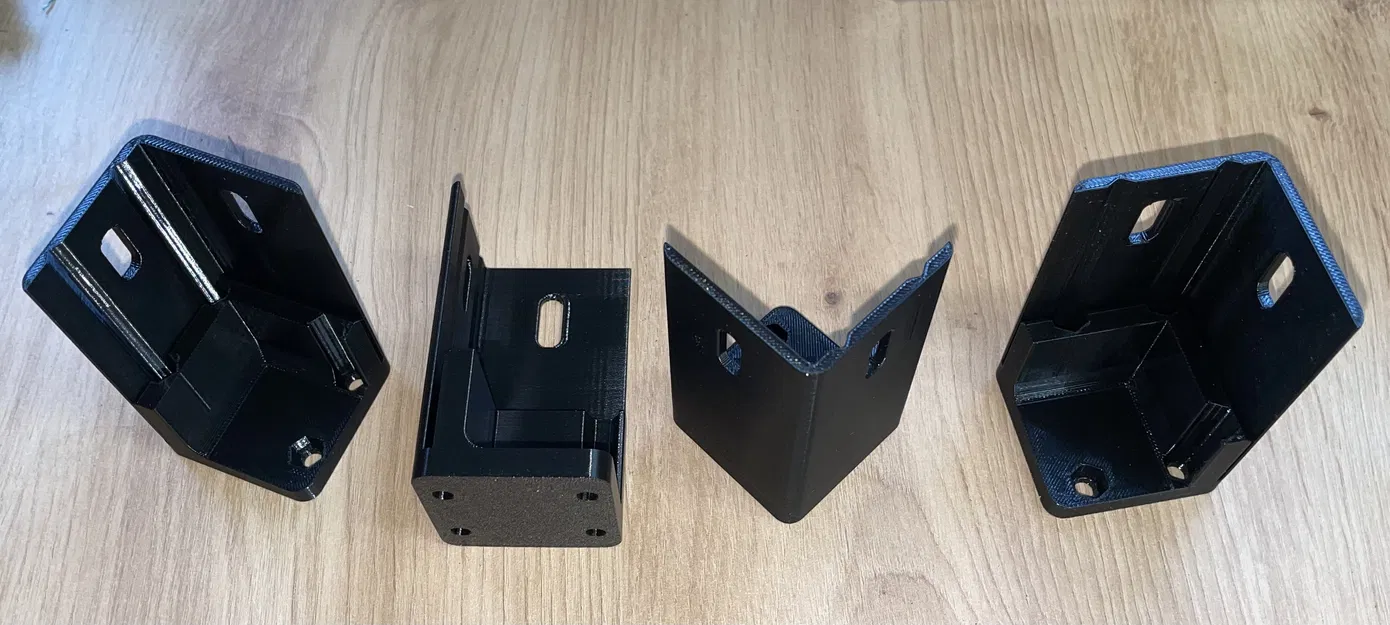

Muốn thêm bánh xe cho hệ thống kệ kim loại IKEA BROR, bạn có thể in đế này mà không cần chỉnh sửa gì trên hệ thống. Bản V2 chắc chắn hơn cũng đã được thêm vào, dùng cho bánh xe có tấm đế khoảng 37x46.5mm.
Mô tả

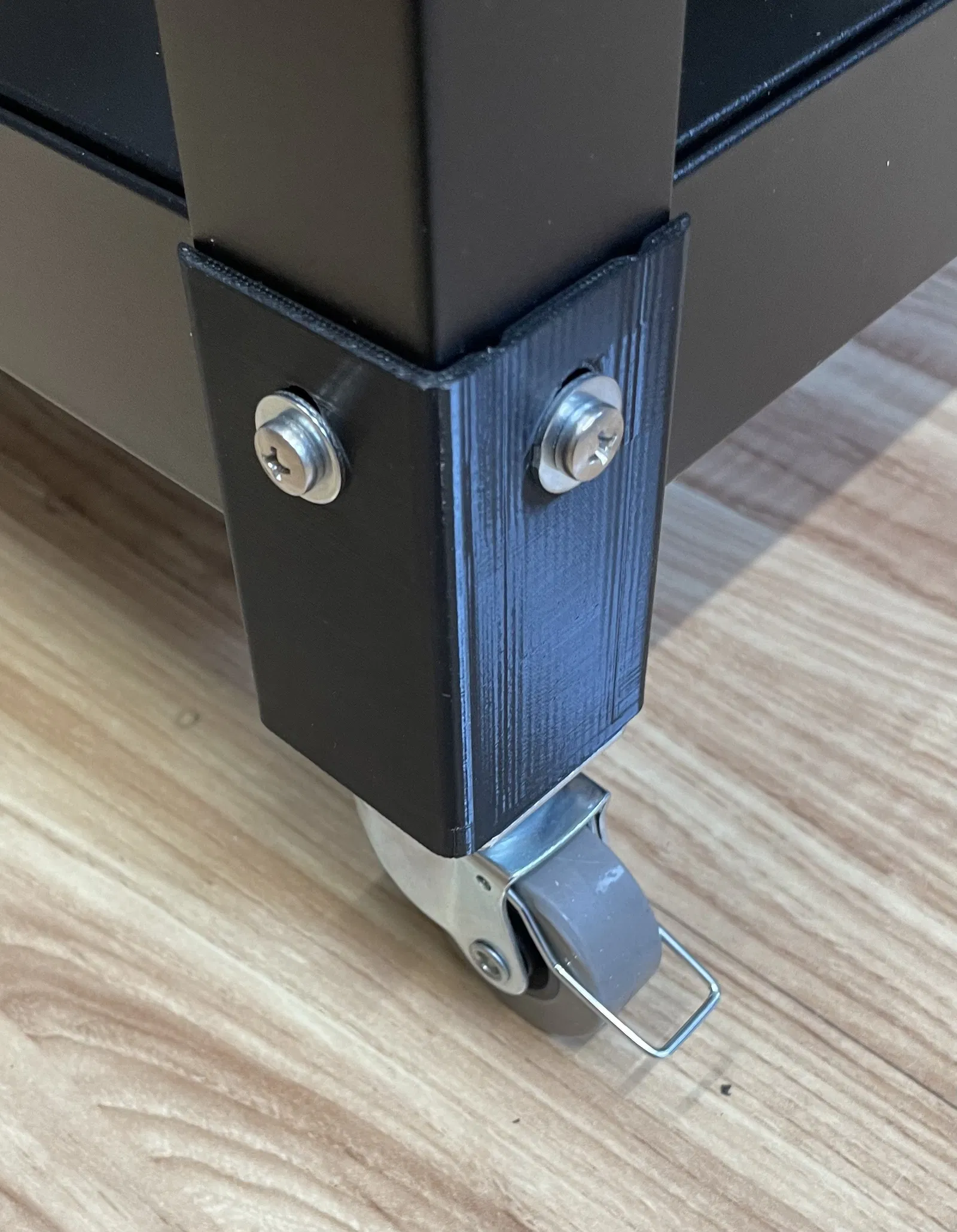

Muốn thêm bánh xe cho hệ thống IKEA BROR của mình (kích thước 65x55x190cm; trong trường hợp của mình là mã 294.717.59; sử dụng các trụ BROR mã 103.332.87), nên mình đã tạo ra cái đế này. Không cần chỉnh sửa gì trên hệ thống BROR hết.
In bằng máy MK3S+ với vật liệu PETG, lớp dày 0.3mm, 4 lớp tường, 30% độ đặc ruột (bạn có thể dùng thông số riêng của mình).
Bánh xe có tấm đế khoảng 37x46.5mm với khoảng cách tâm lỗ là 33.8mm và 23.8mm. ( https://archiwum.allegro.pl/oferta/komplet-kol-fi-40-mm-kolo-kolko-kola-nie-rysuja-i11331349181.html )

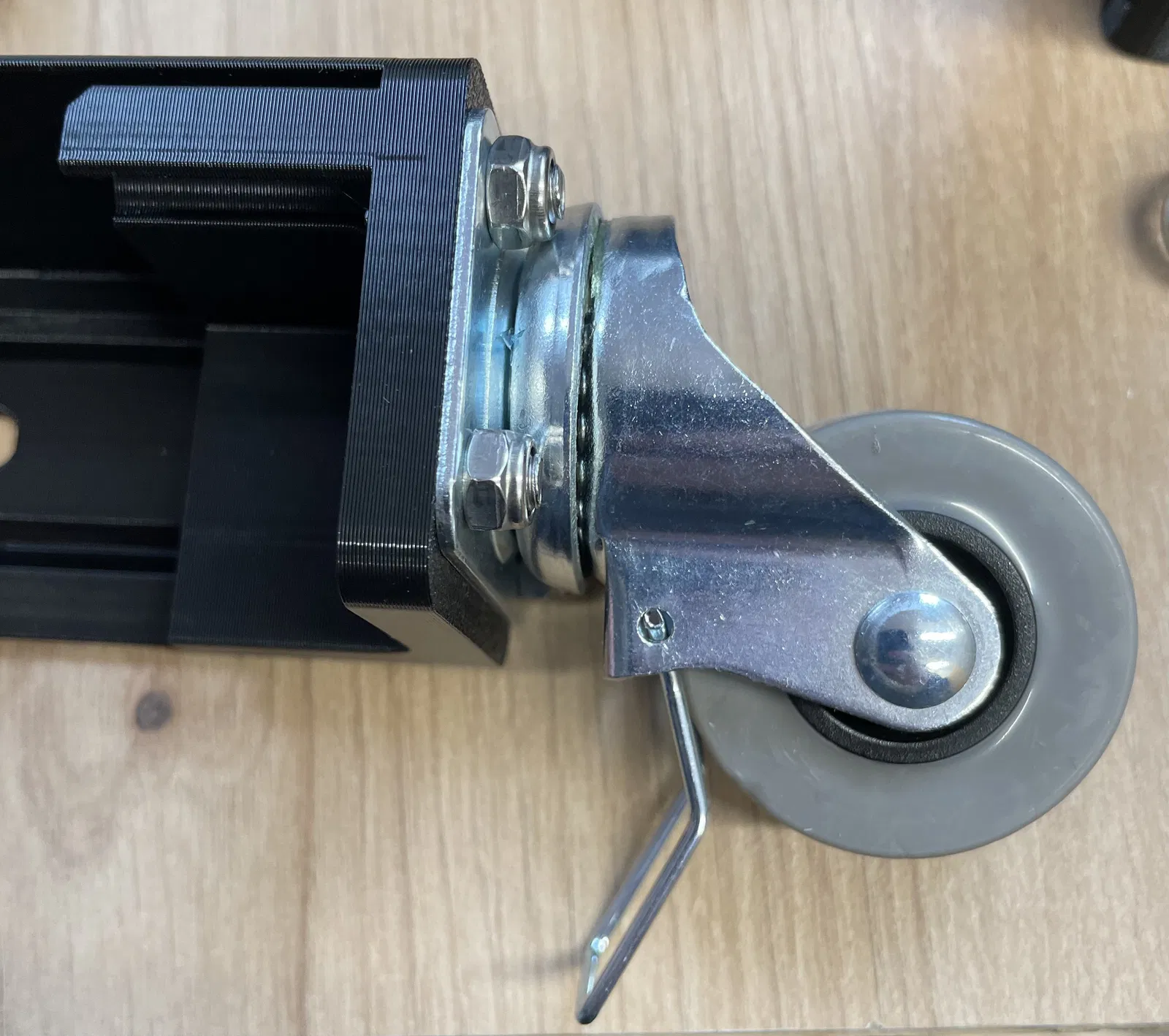

Bánh xe được gắn bằng bốn bu lông lục giác M5x10mm và bốn đai ốc tự khóa M5 cho mỗi bánh xe (bu lông ở trên, đai ốc ở dưới - hướng này vì phần trên cần phẳng để vừa chân BROR).
File nguồn Fusion 360 và STEP đính kèm.
Chỉnh sửa:

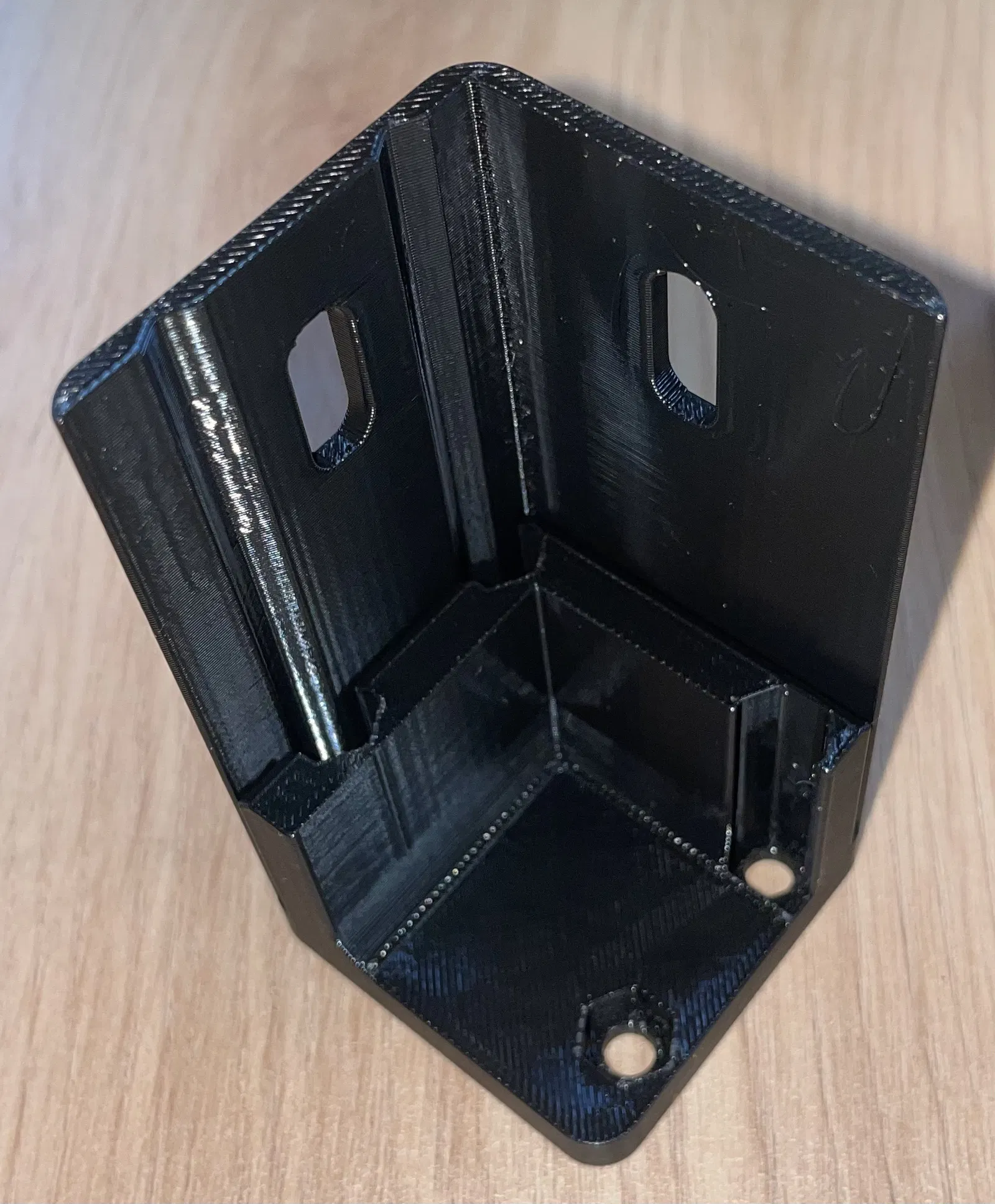

Thêm phiên bản (v2) chắc chắn hơn. In (trên X1C) bằng PETG sử dụng chế độ “0.28mm Extra Draft” và 8 lớp tường. Bu lông M5x12mm/14mm.
