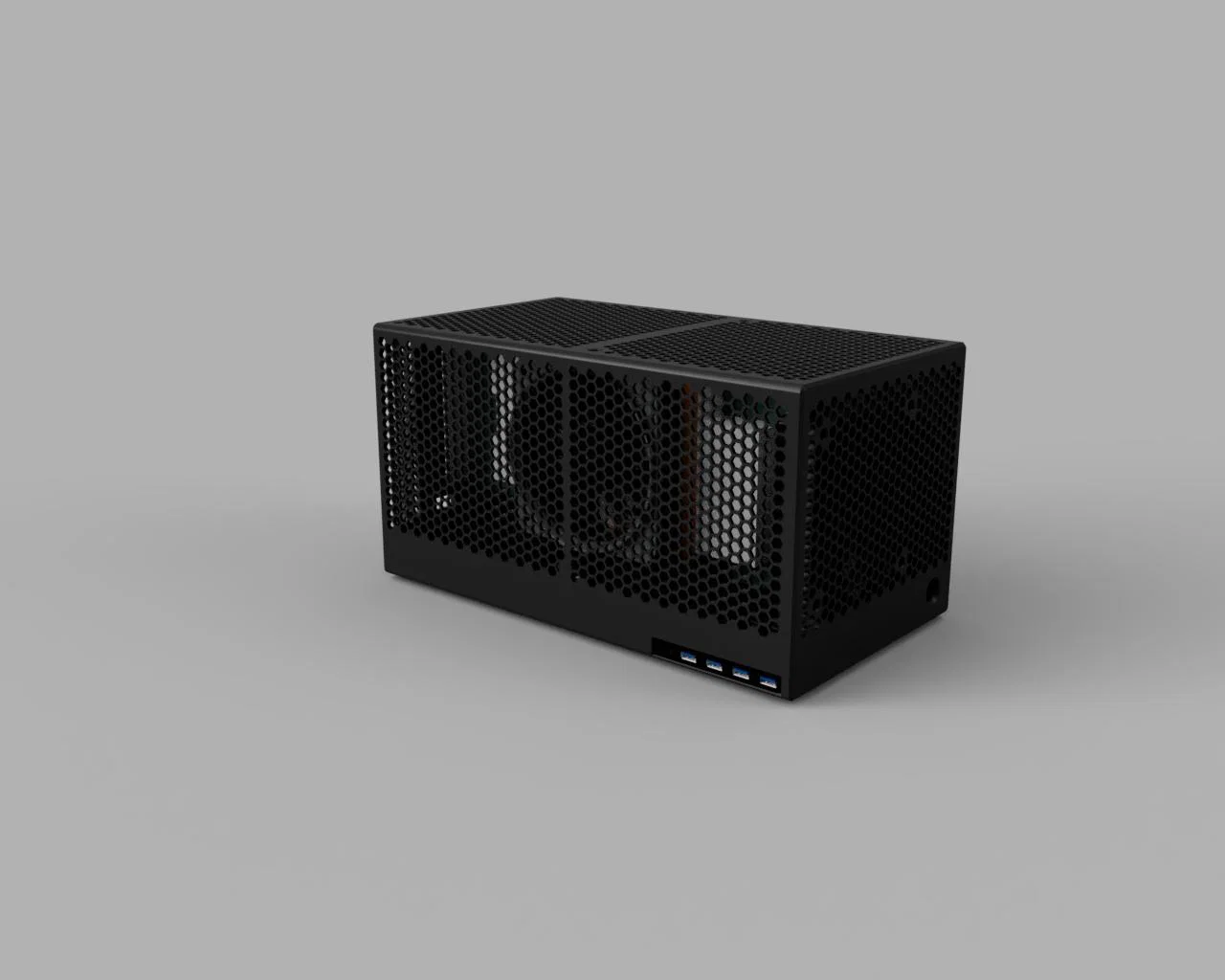

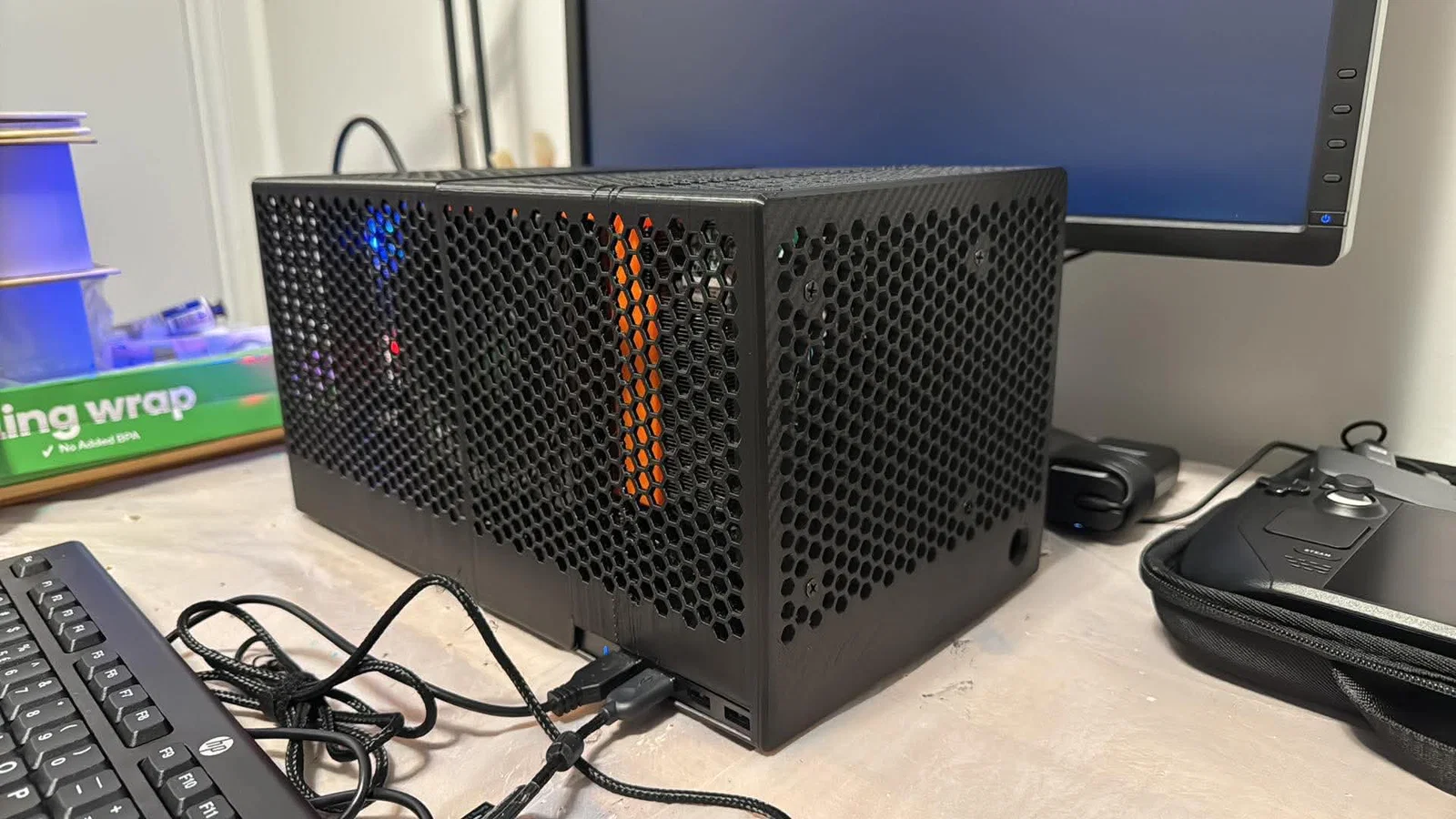

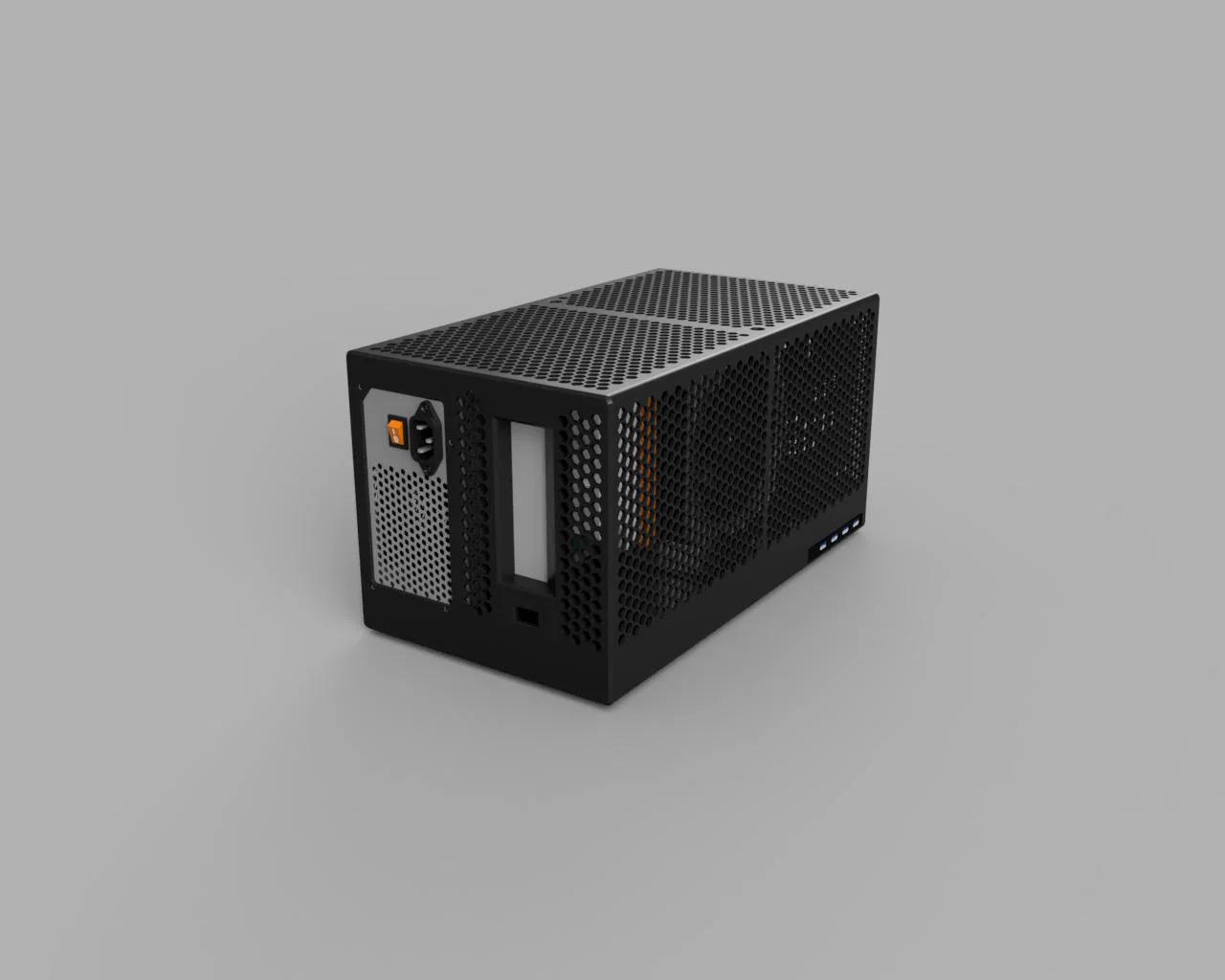

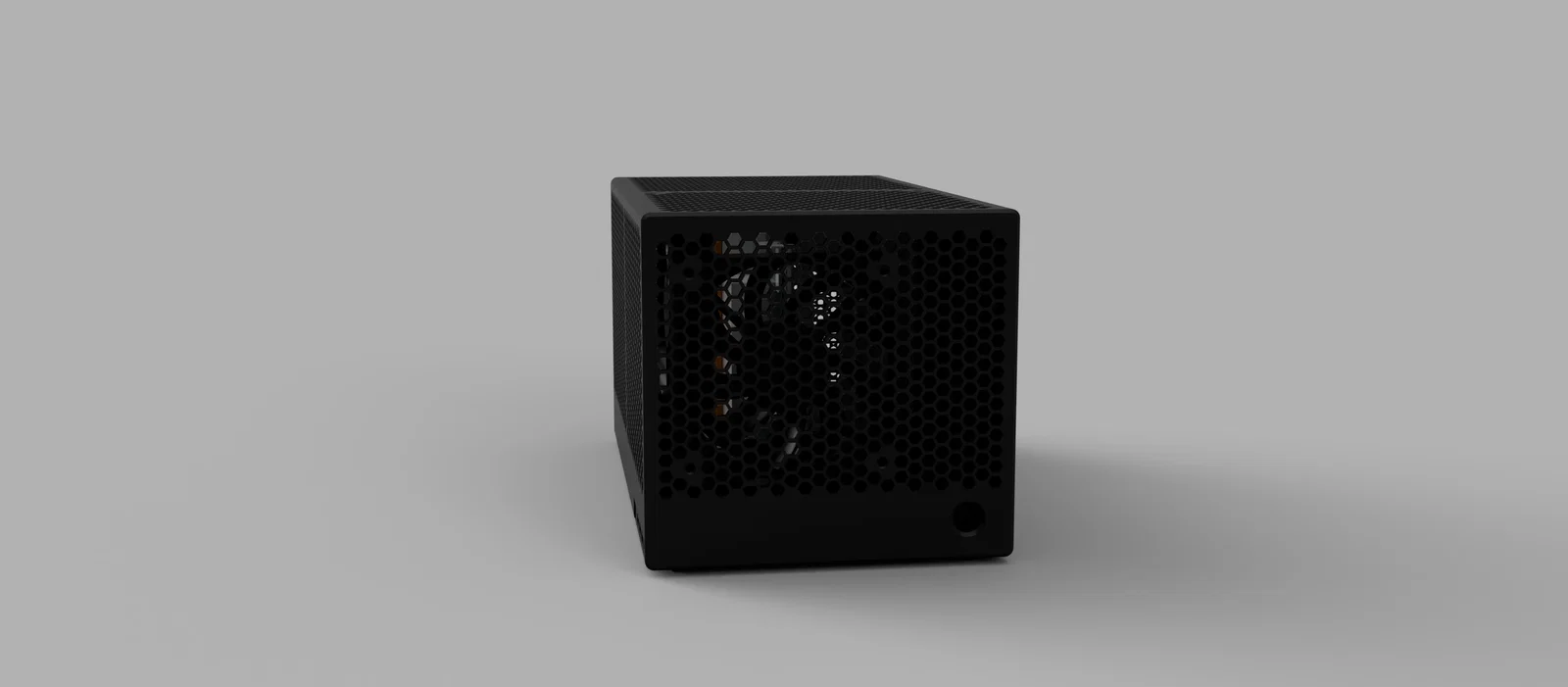

Vỏ case BC-250 ATX (kèm 2 quạt + tản nhiệt backplate)

Mình đã remix lại case này vì cần thêm không gian cho tản nhiệt backplate (https://www.aliexpress.com/item/1005006009318799.html) và cảm thấy các bản remix khác chưa thực sự ưng ý.

Dựa trên các ý kiến đóng góp về luồng gió và nhiệt độ từ các bản remix trước, mình đã thiết kế lại các lỗ lục giác và đảm bảo có đủ không gian cho quạt hút gió để tránh tiếng ồn do nhiễu loạn luồng khí, dù có thể sẽ xảy ra tình trạng tái lưu thông gió nhẹ.

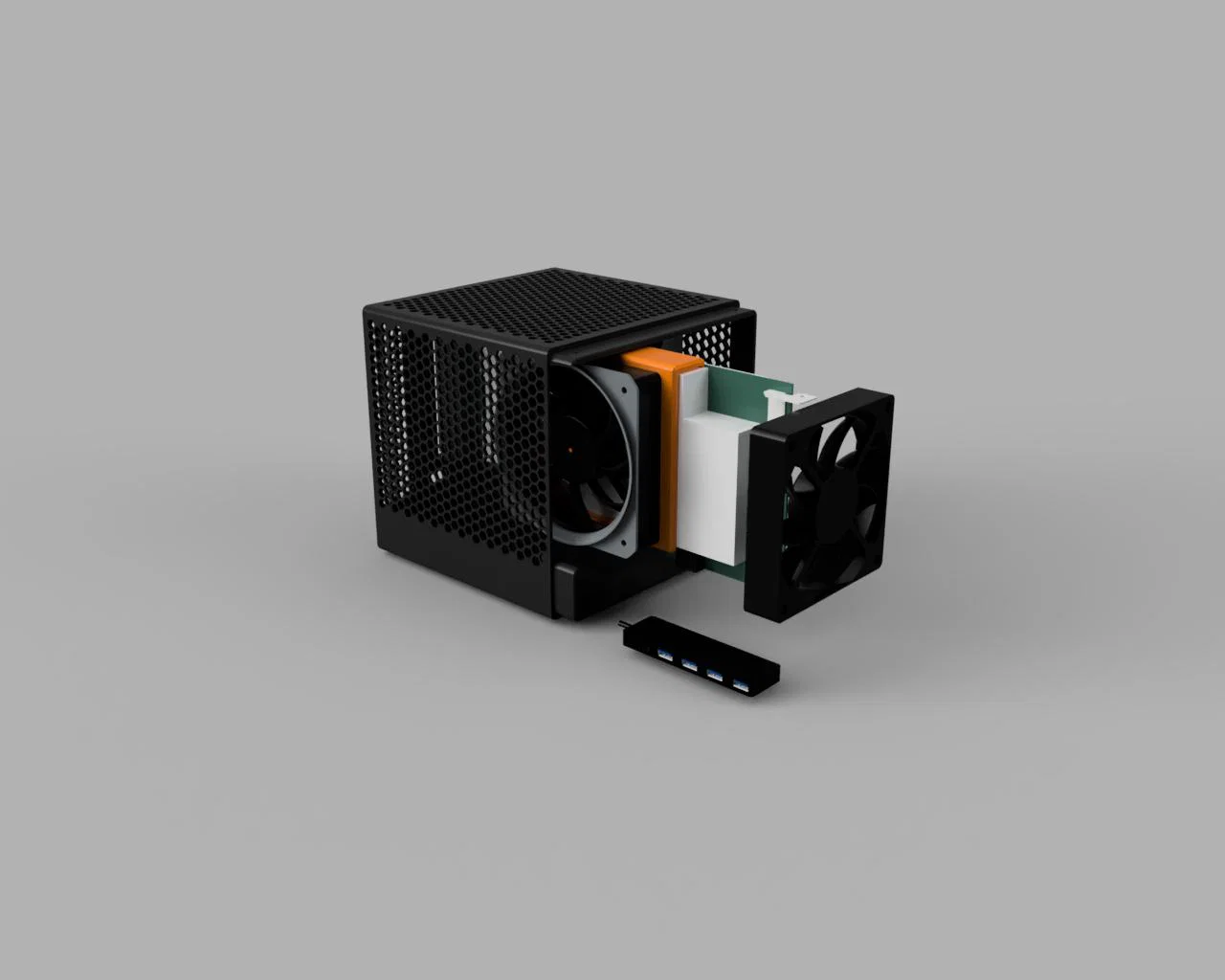

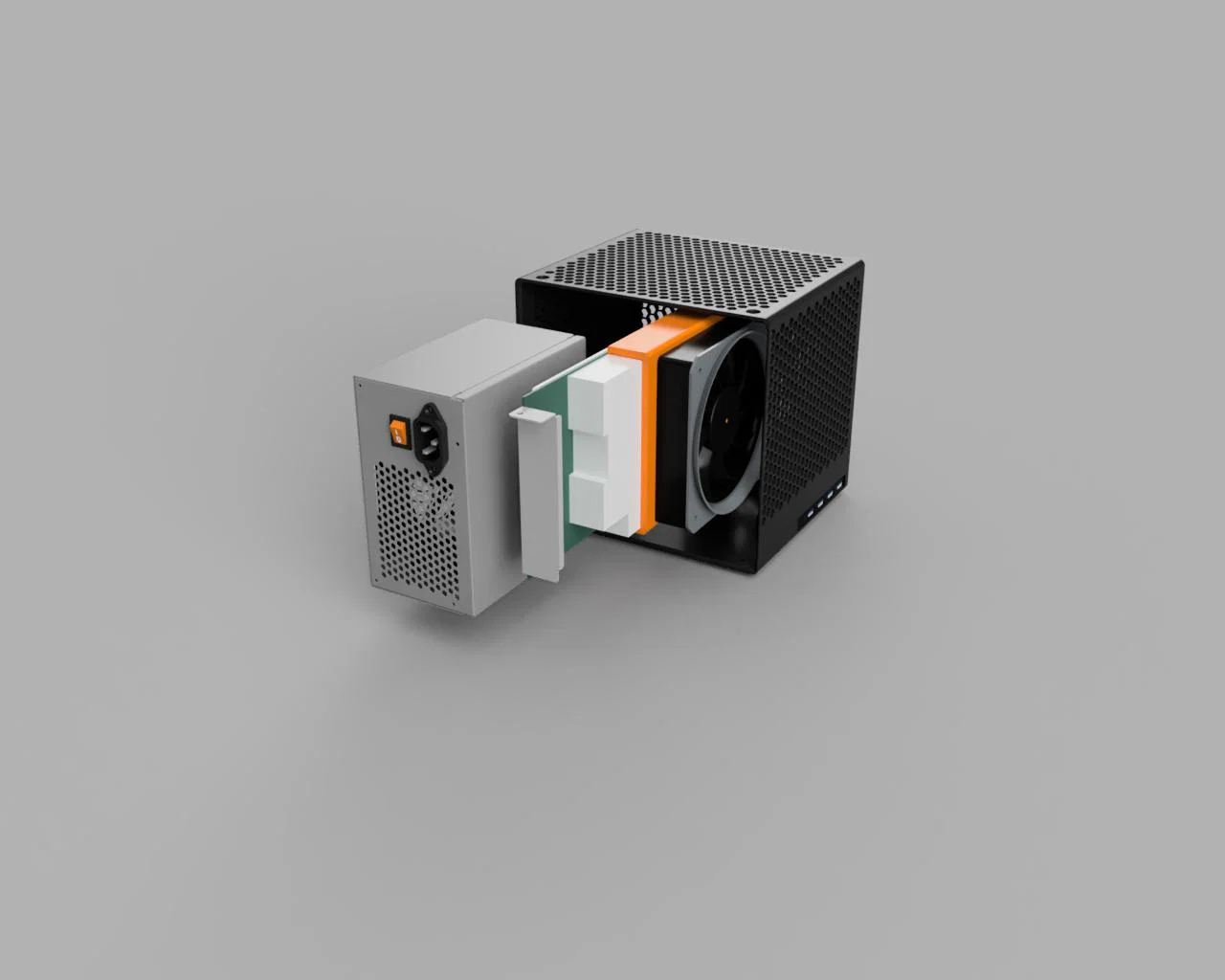

Case được thiết kế để dùng với khung che quạt đơn (single fan shroud) nguyên bản của Nextgen3D. Mình cũng đã thêm một ống dẫn gió (duct) từ thiết kế Desktop của Framework để hỗ trợ định hướng luồng khí, mặc dù chưa rõ hiệu quả thực tế ra sao vì thiết kế gốc là ép sát vào case, còn ở đây mình có chừa một khoảng trống vài cm.

Mình khuyến khích nên mở toàn bộ phần tản nhiệt và để quạt tản nhiệt làm quạt hút (intake). Quạt của case nên được lắp làm quạt thổi ra (exhaust) để đồng bộ với luồng khí, tuy nhiên mình chưa kiểm tra xem việc lắp quạt case làm quạt hút thêm có giúp cải thiện nhiệt độ hơn không. Phần backplate phía sau sẽ được làm mát đầy đủ nếu gắn thêm tản nhiệt thụ động hoặc chủ động.

File Fusion 3D đã được đính kèm để các bạn thoải mái remix.
