Giá đỡ nhiệt kế cho thùng máy (Enclosure) Prusa MK4
Một mẫu giá đỡ nhiệt kế đơn giản, dễ lắp đặt dành riêng cho máy in Prusa MK4. Thiết kế tận dụng lỗ vít có sẵn trên khung máy, đảm bảo sự chắc chắn và tương thích tốt với các phiên bản xlcd-support-right trên dòng MK4.
Mô tả

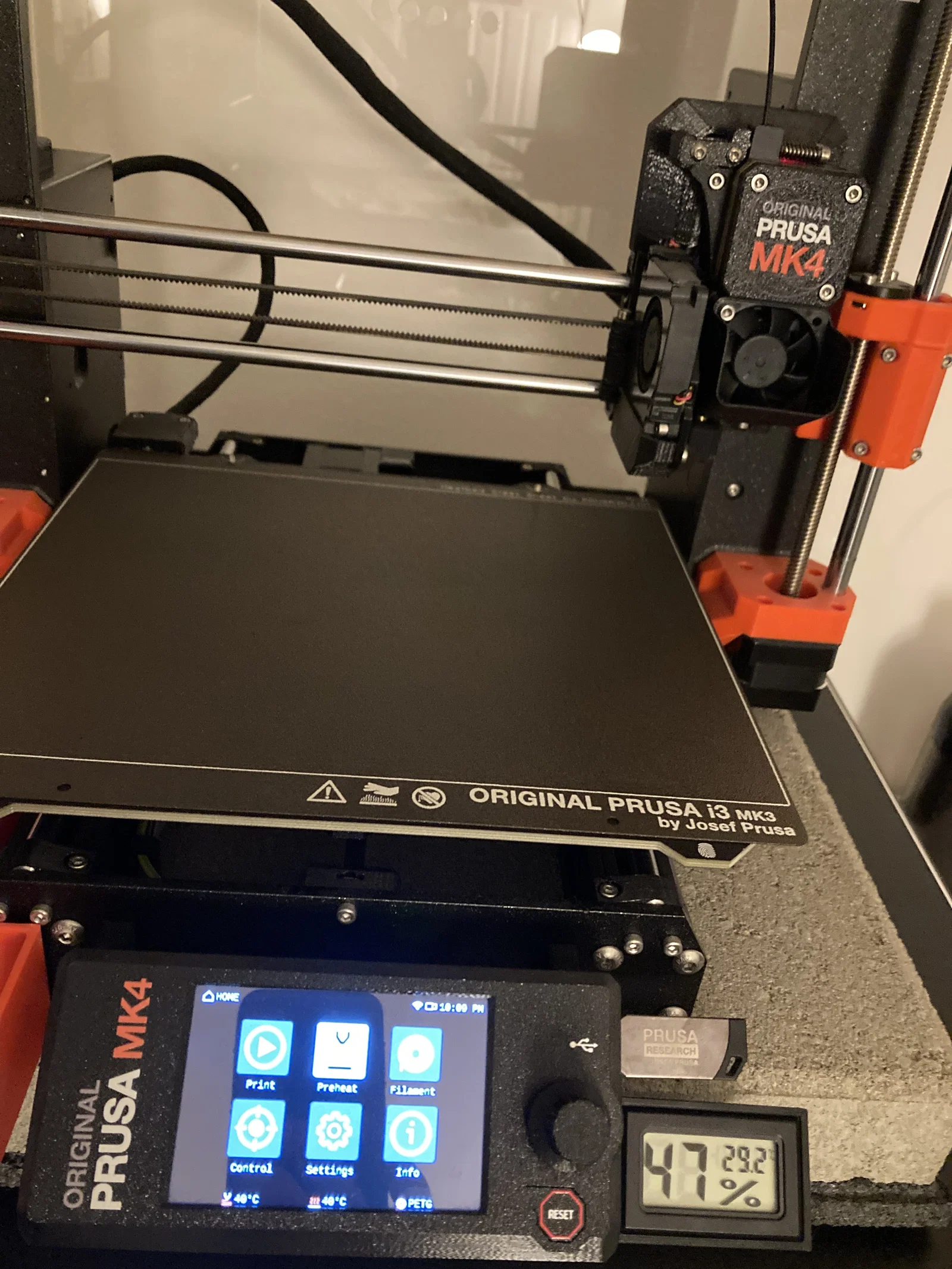

Đây là giá đỡ nhiệt kế đơn giản, dễ lắp đặt cho máy in Prusa MK4. Nó có thể dùng được cho dòng XL và các mẫu máy khác có chung kiểu khung gắn giao diện người dùng, nhưng mình chưa chắc chắn lắm.

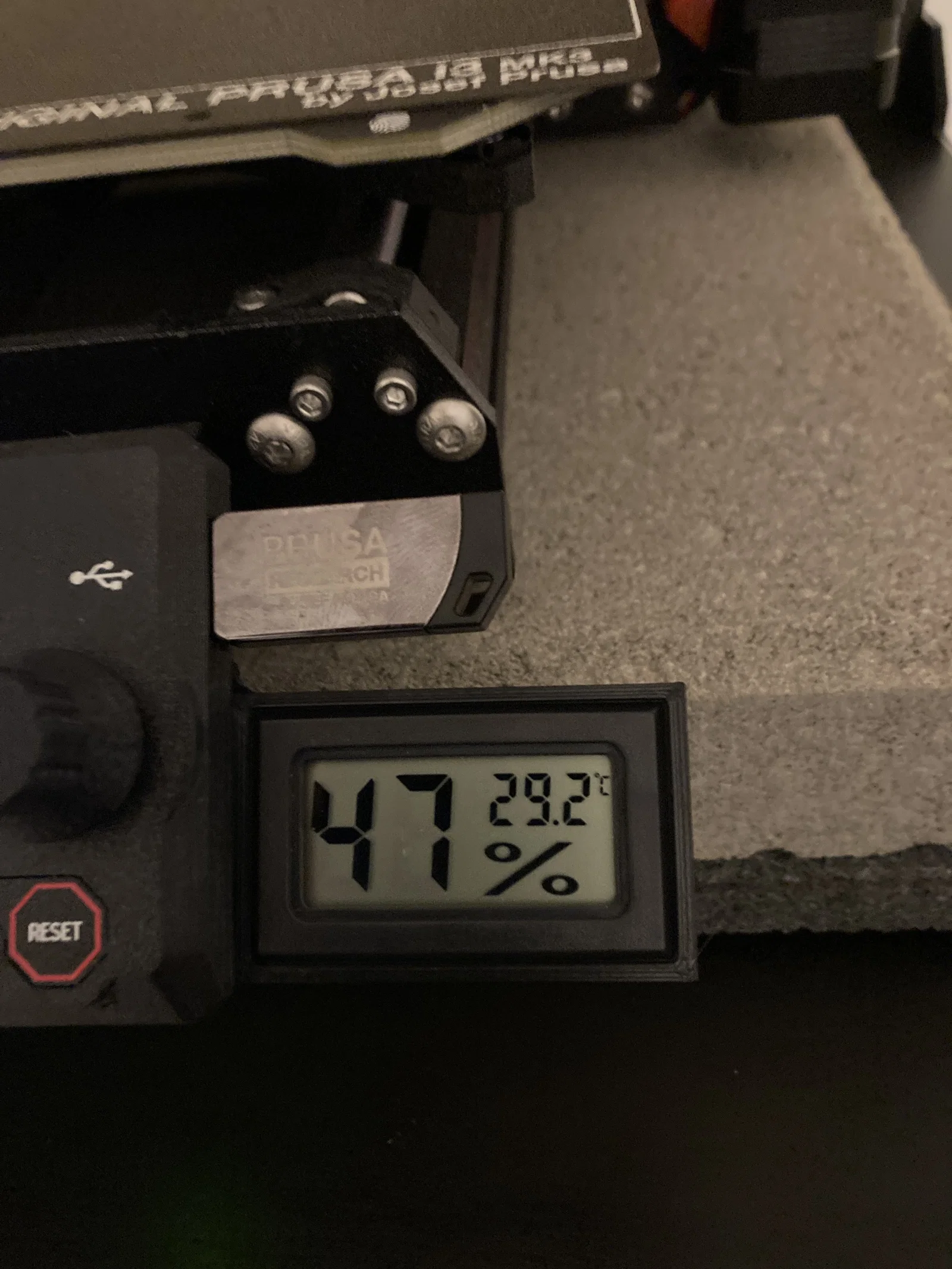

Giá đỡ sử dụng lỗ vít có sẵn ở mặt sau của bộ giao diện và khớp vào cạnh của khung để giữ cố định. Mẫu này được thiết kế dựa trên phiên bản R2 của xlcd-support-right, đã xác nhận là vừa vặn với R3 và có khả năng cao là vừa với tất cả các phiên bản (ít nhất là trên MK4).
Mình đã thay ốc M3x8 ban đầu bằng ốc M3x10 vì giá đỡ này làm tăng thêm 2mm độ sâu cho lỗ vít hiện có trên linh kiện xlcd-support-right.
Giá đỡ này được thiết kế riêng cho cảm biến nhiệt độ của Prusa: https://www.prusa3d.com/product/temperature-sensor/.
