Kệ Xếp Chồng Cho Mini-PC / NUC / SBC - Lắp Ráp Không Cần Dụng Cụ

Một chiếc kệ có thể xếp chồng, giúp biến đống mini-PC, NUC, SBC hay các thiết bị "server" nhỏ gọn của bạn thành một tháp máy ngăn nắp và cực kỳ thoáng khí — không cần ốc vít, không cần phần cứng, không cần support.

Nguyên lý hoạt động

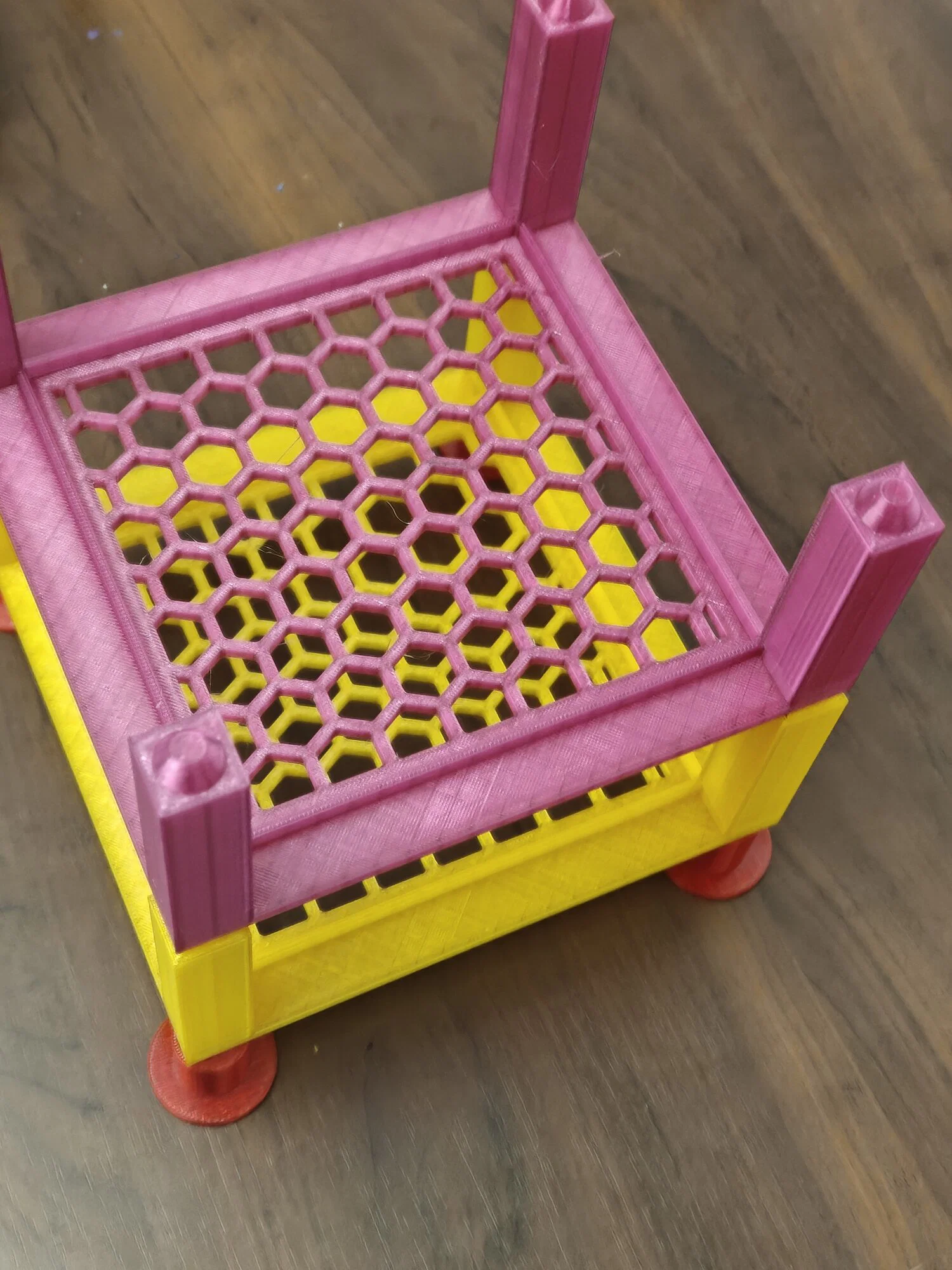

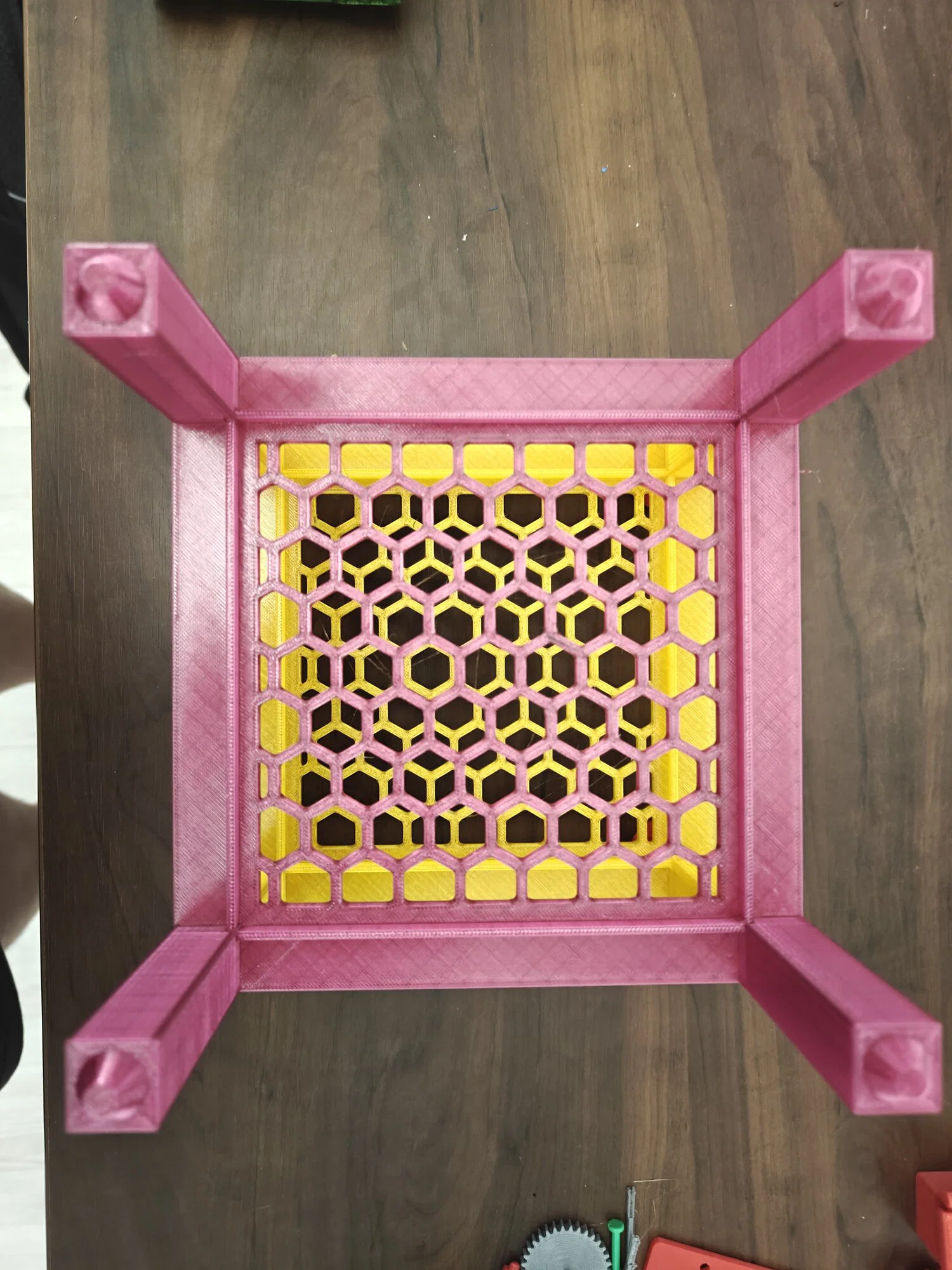

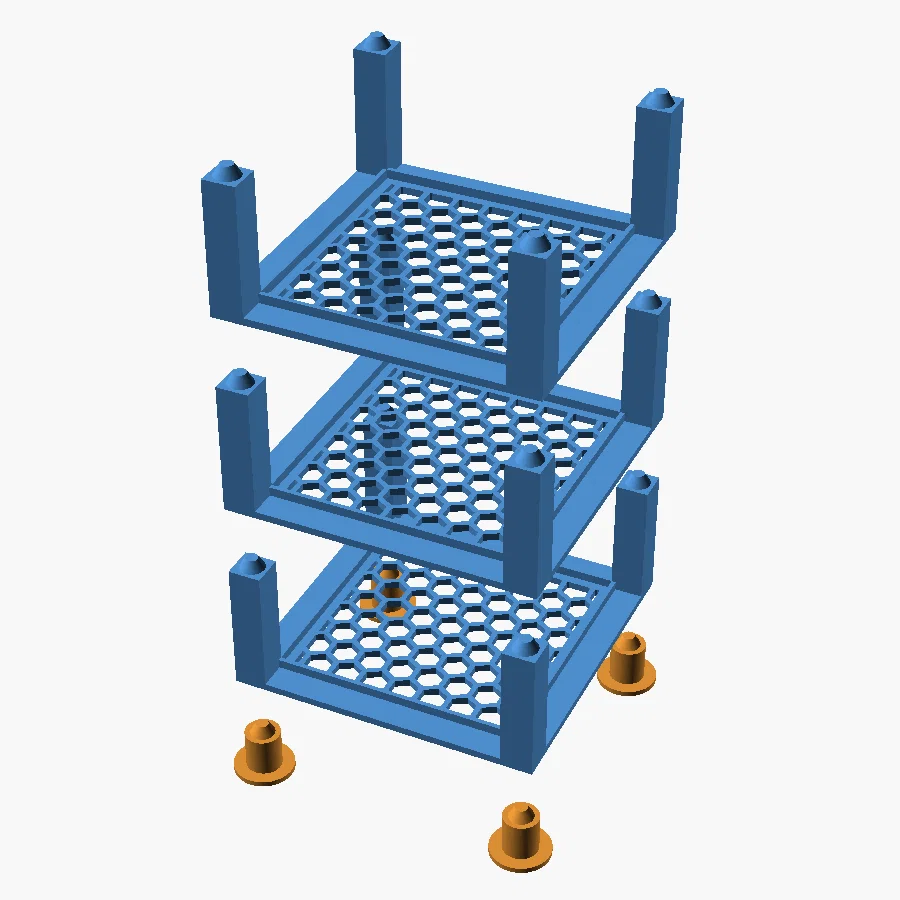

Mỗi TẦNG là một mặt sàn dạng tổ ong cứng cáp, nằm trên bốn trụ góc to 18 × 18 mm. Mỗi trụ có một chốt hình nón ở trên đỉnh, và mỗi mặt sàn lại có hốc hình nón tương ứng ở bốn góc bên dưới. Bạn chỉ cần đặt một tầng lên tầng bên dưới, các hốc sẽ tự khớp vào các chốt — trọng lực và hình dạng hình nón chính là "cơ chế" duy nhất, nên không cần vặn ốc, kẹp hay dùng keo gì cả. Bốn mặt xung quanh đều thoáng để bạn đi dây và lưu thông không khí, đồng thời có thanh chắn bao quanh để ngăn thiết bị bị trượt ra ngoài.

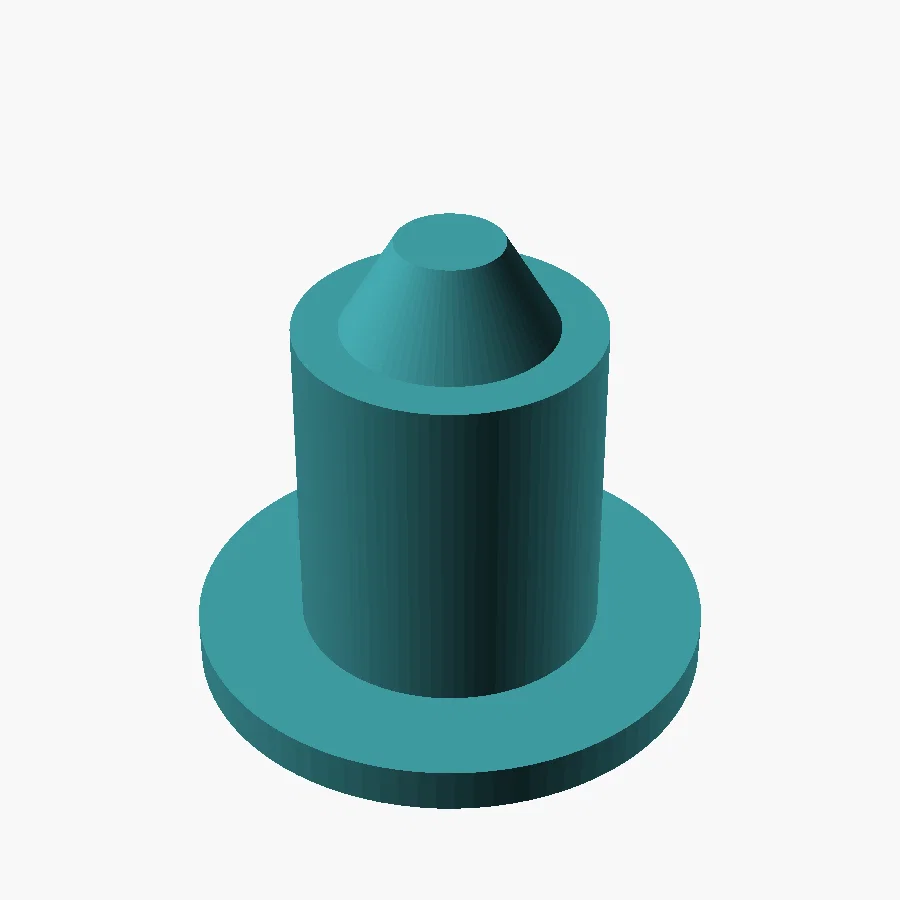

PHẦN ĐẾ gồm bốn chân rộng. Mỗi chân có vành rộng + thân + chốt hình nón ở trên, vì vậy nó cắm vào tầng dưới cùng y hệt như cách xếp các tầng với nhau, giúp nâng toàn bộ tháp máy lên khoảng 25 mm so với mặt bàn để không khí có thể lưu thông dưới đáy hộp.

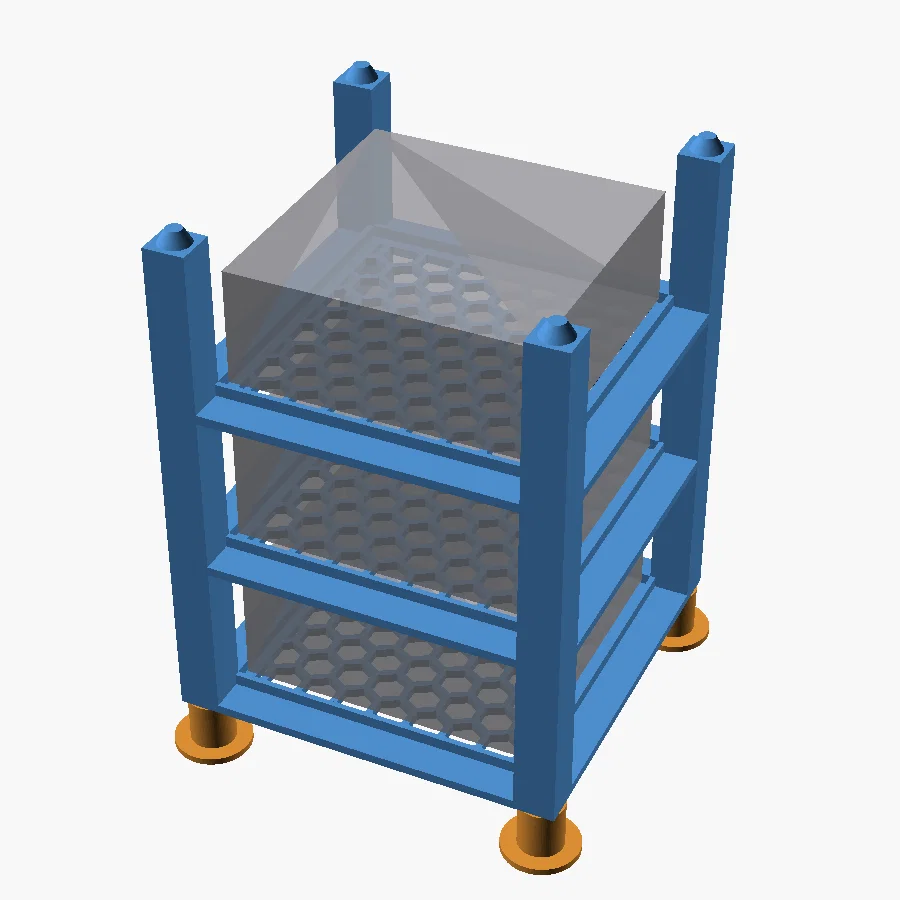

Trọng lượng dồn thẳng xuống bốn cột góc: tại mỗi điểm nối, bốn vòng chân trụ của tầng trên sẽ tì lên bốn đỉnh trụ của tầng dưới, nên một chồng tháp cao vẫn rất ổn định, còn các chốt hình nón chỉ đóng vai trò căn chỉnh.

Hướng dẫn in

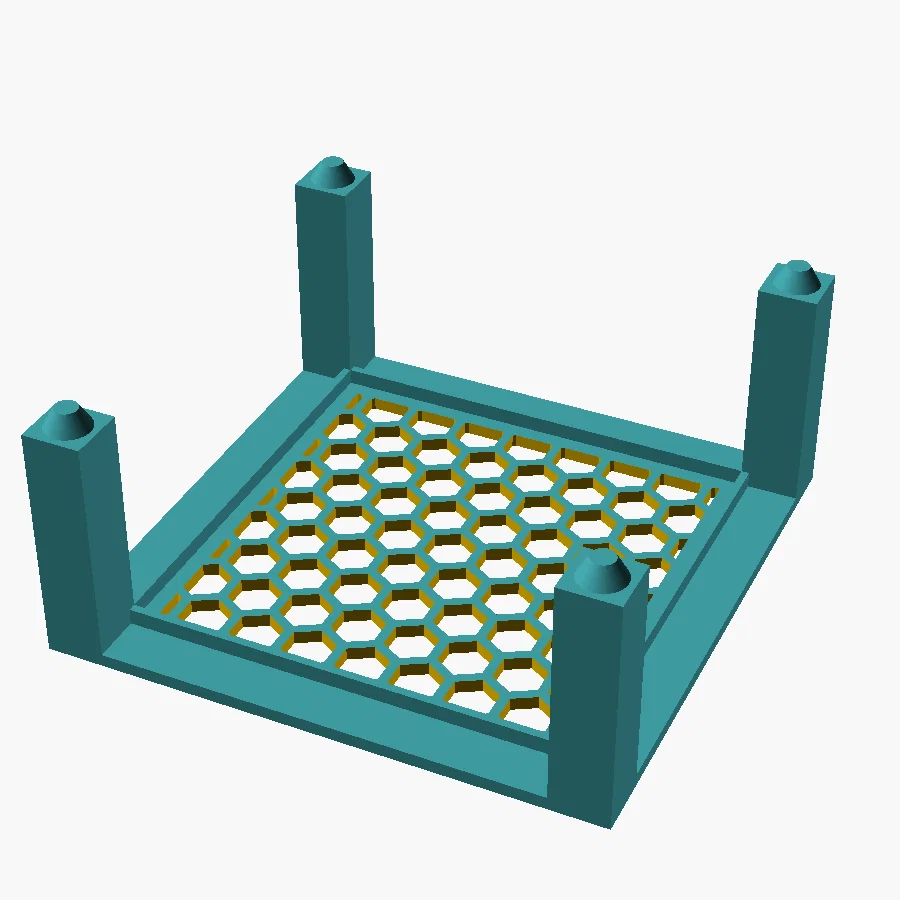

• Tầng (Floor) — in một cái cho mỗi thiết bị. Đặt phẳng trên bàn in, các trụ hướng lên trên, không cần support.
• Chân (Foot) — in bốn cái (một cái mỗi góc). Để vành tiếp xúc bàn in, không cần support.
• Dùng nhựa PLA hoặc PETG, 3+ thành (walls), infill 15–20% (vì các trụ chịu lực nén trực tiếp). Độ phân giải lớp in 0.2 mm.

Mọi thông số đều nằm ở đầu file .scad, nên bạn có thể chỉnh kích thước lỗ, chiều cao trụ (không gian giữa các tầng), độ dày mặt sàn hoặc lỗ tổ ong để phù hợp với kích thước thiết bị của mình chỉ trong vài phút.

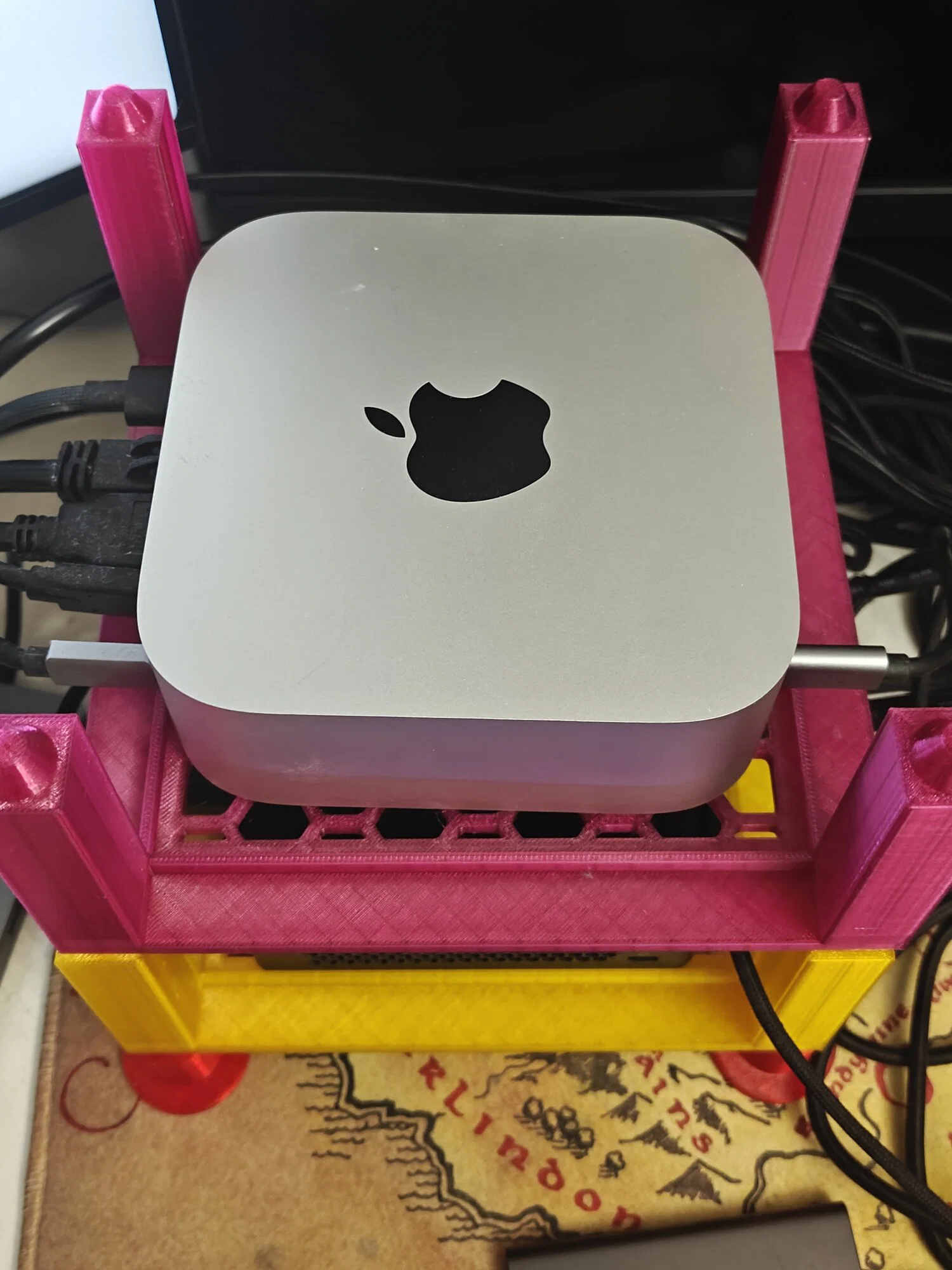

Trong ảnh là kệ đang đỡ một chiếc Mac mini ở tầng trên cùng.
