Dụng cụ giữ đầu tua vít dạng dẹt (Flat Screw Bit Holder)

Tác giả GX3D_4257182

Lượt tải
10
Lượt thích
2
Lượt coi
69

File 3 1,7 MB

  • bike-screw-tool-grip_1785158669.fcstdFCSTD · 317,9 KB
  • bike-screw-tool-grip_1785158670.stlSTL · 1,2 MB
  • bike-screw-tool-grip_1785158671.stepSTEP · 187 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#416098
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

Vấn đề cần giải quyết

Xe đạp của mình có vài con ốc trên khung bị bánh xe che khuất một phần, nên mấy cây tua vít thông thường hay thậm chí là khóa lục giác đều không thể luồn vào để vặn được. Cái mình cần là một dụng cụ dẹt, nằm ngang để có thể đưa vào thao tác ở những vị trí hẹp đó.

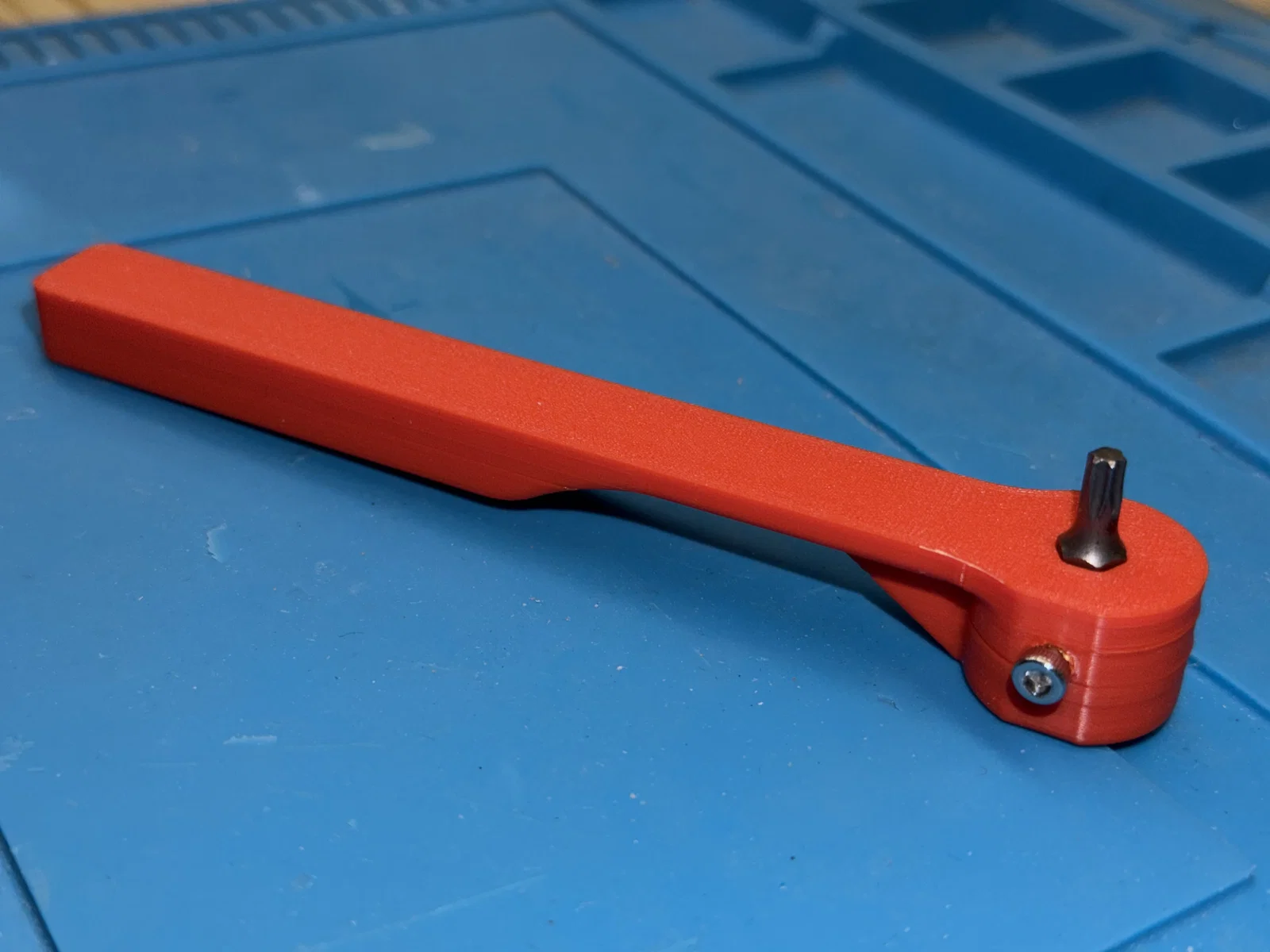

Vì thế, mình đã thiết kế cái dụng cụ nhỏ gọn này để gắn được đầu tua vít chuẩn, cố định bằng một con ốc lục giác nhỏ và có phần tay cầm đủ dài để tạo lực vặn cần thiết.

Hướng dẫn in & Lắp ráp

In ấn

Mình dùng nhựa ASA+ để đảm bảo độ bền cao cho phần tay cầm khi cần dùng lực. Mình đặt dụng cụ nghiêng 45° trên bàn in và thêm vài cái "tai chuột" (mouse ears) ở phần đuôi để chống cong vênh. Thiết kế này khá đơn giản, thậm chí không cần dùng đến keo dán.

Lắp ráp

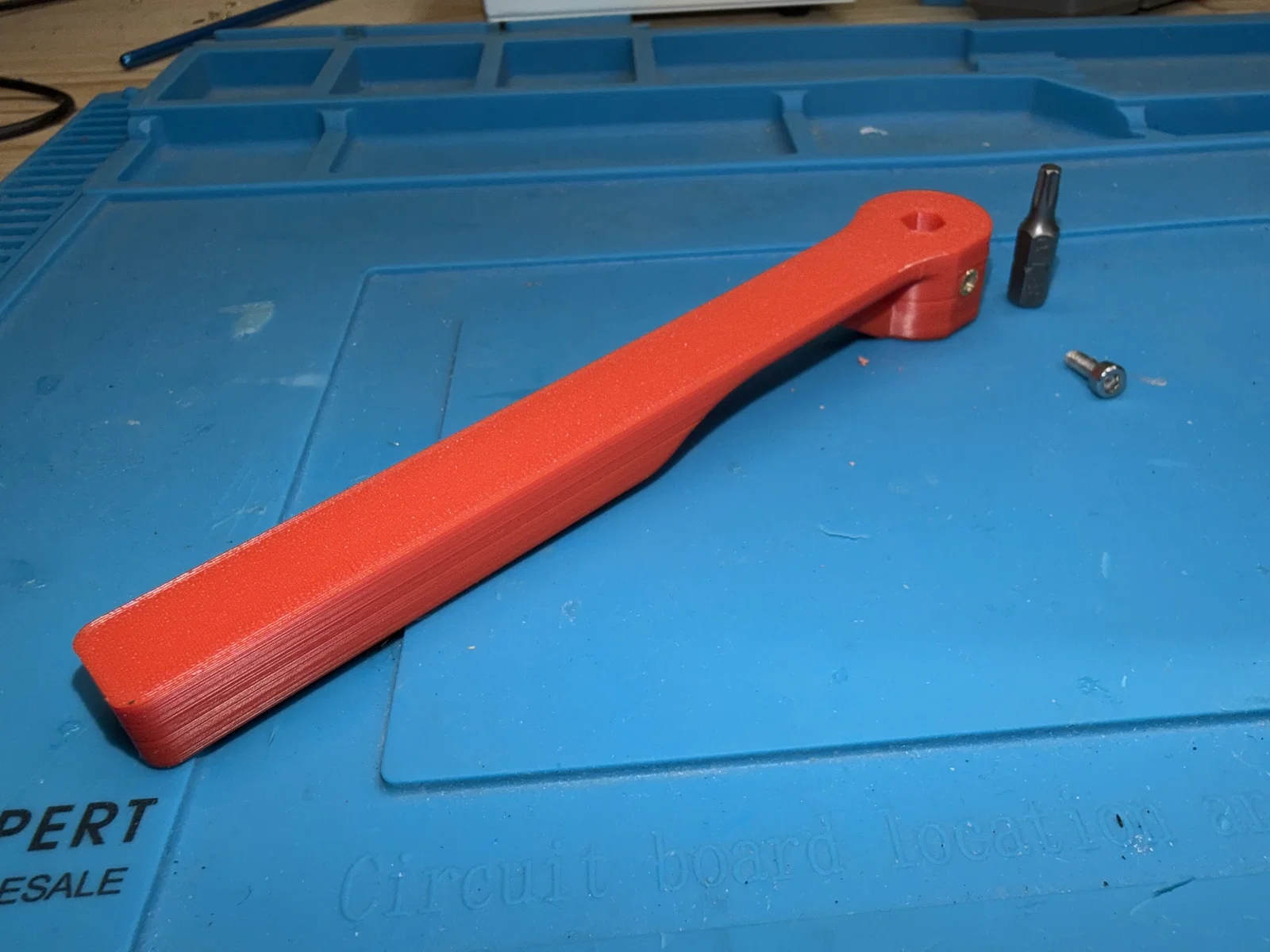

Ngoài bản in, bạn cần chuẩn bị thêm:

  • 1 ốc cấy (threaded insert) M3, mình dùng loại của CNC Kitchen
  • 1 ốc M3 dài 8mm
  • Đầu tua vít tùy chọn

Hướng dẫn lắp ráp:

  1. Nung chảy ốc cấy vào lỗ 4mm ở phần đầu dụng cụ.
  2. Dùng ốc M3 8mm làm ốc giữ, vặn vào lỗ cấy cho đến khi thấy đầu ốc hơi nhô ra trong hốc chính giữa.
  3. Nhét đầu tua vít vào hốc chính giữa.
  4. Siết chặt toàn bộ bằng con ốc giữ là xong.
