Dụng cụ uốn dây Jumper cho Breadboard

Tác giả olgapavlova

Lượt tải
2
Lượt thích
3
Lượt coi
55

File 4 2,8 MB

  • curver_1784888778.stlSTL · 2,2 MB
  • curver_1784888780.3mf3MF · 396,3 KB
  • curver_1784888780.stepSTEP · 115 KB
  • curver_1784888781.fcstdFCSTD · 93 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

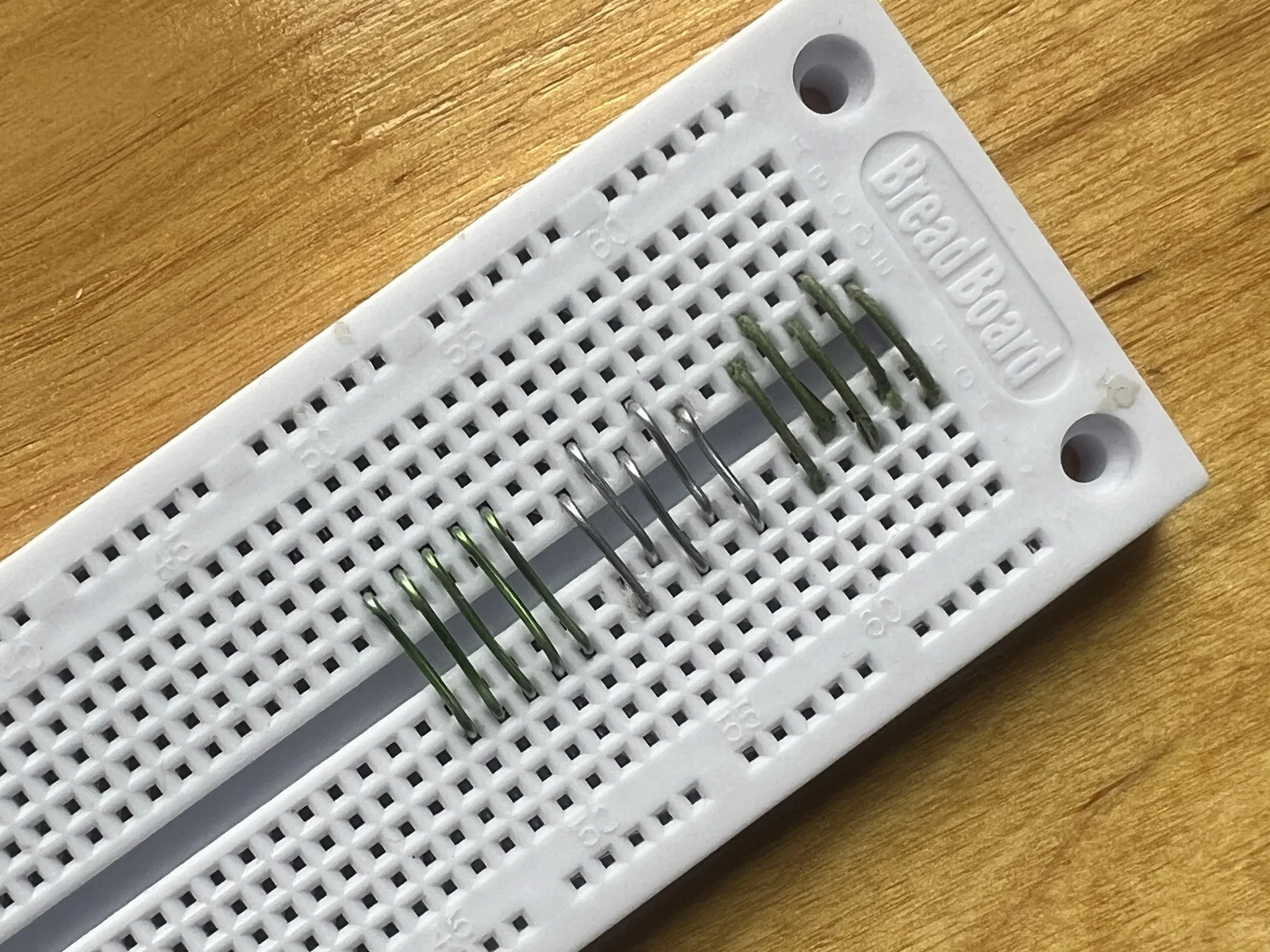

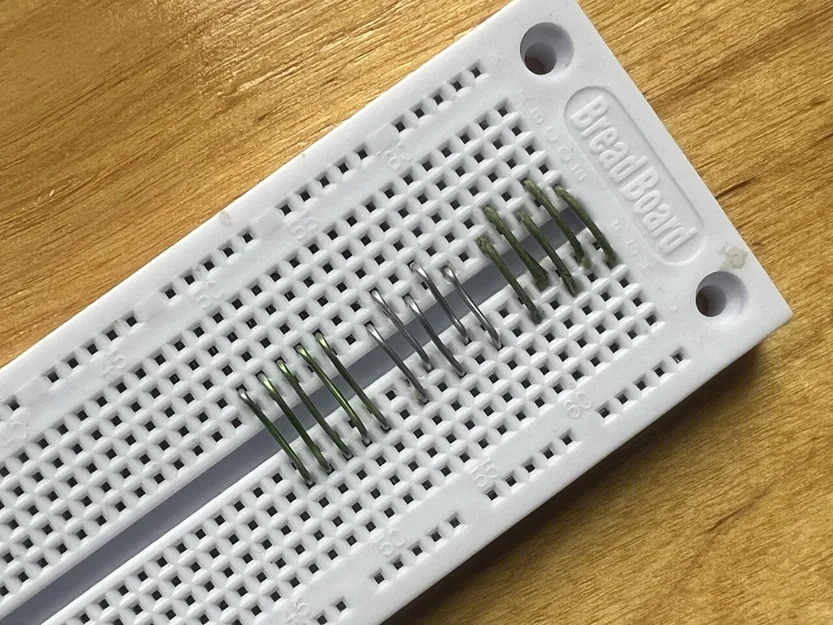

Dây jumper tiêu chuẩn dùng cho breadboard thường khá bất tiện: loại thì dễ bị cong, loại thì vướng víu, lại còn bị tưa đầu, chưa kể màu sắc và chất liệu không được ưng ý.

Có thể bạn muốn tự làm dây jumper cho riêng mình. Nhưng số lượng cần thiết thì lại quá nhiều. Làm sao để làm cho nhanh và dễ dàng đây? Một công cụ chuyên dụng chính là giải pháp.

Vật liệu

  • Nhựa in PETG
  • Bốn hoặc năm cái đinh đóng gỗ: đường kính thân 1.2 mm (18 gauge), đường kính đầu 2.3 mm (3/32")
  • Dây điện lõi cứng không cách điện, kích thước 0.75 mm (AWG 21) hoặc nhỏ hơn
  • Tùy chọn: keo dán sắt (superglue)

Dụng cụ

  • Máy in 3D
  • Búa hoặc ê-tô
  • Kìm cắt
  • Tùy chọn: kìm mũi nhọn
  • Chưa cần ngay: breadboard, hộp đựng, sơn phủ màu, nhựa polypropylene

Cách thức hoạt động

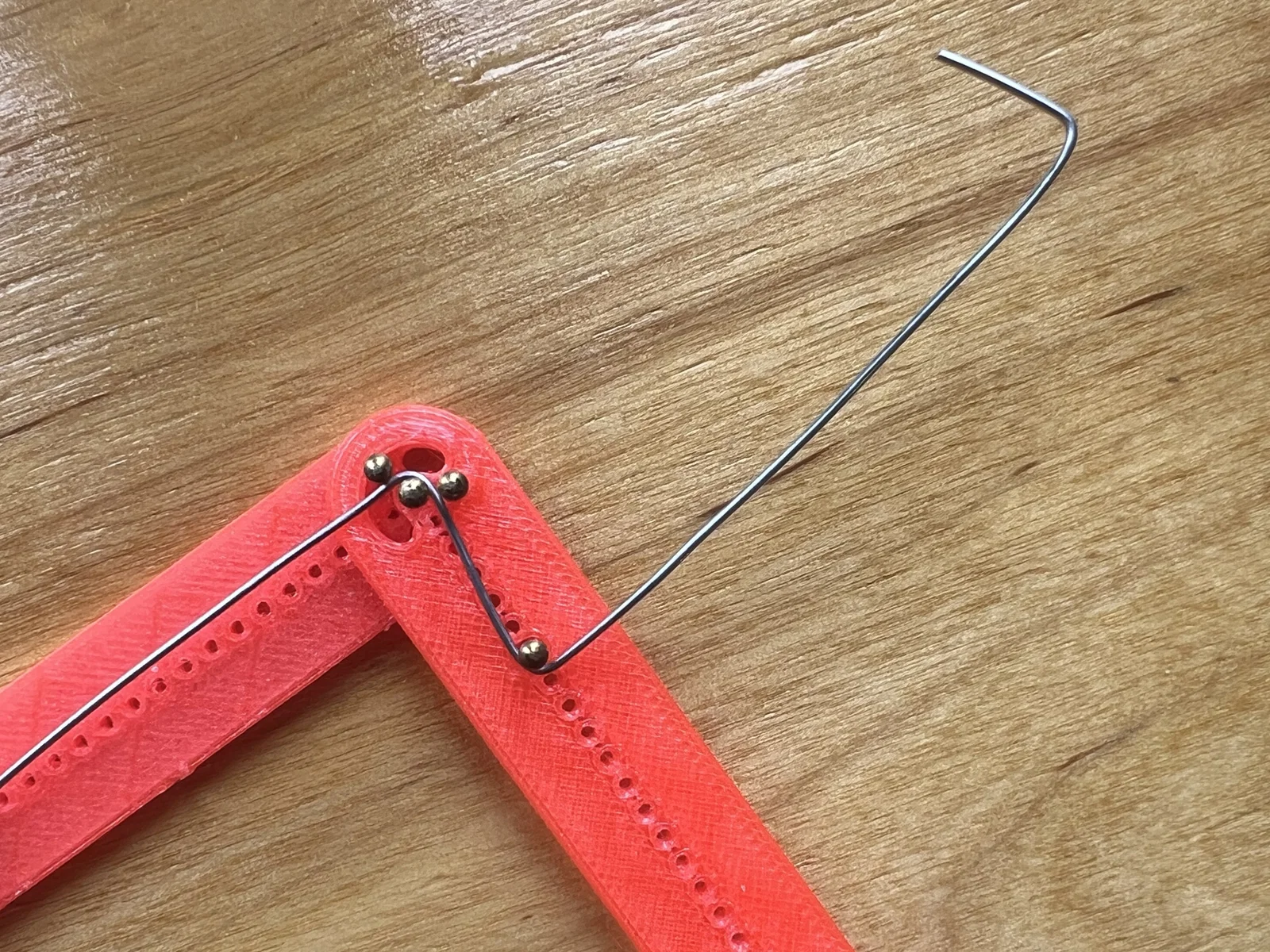

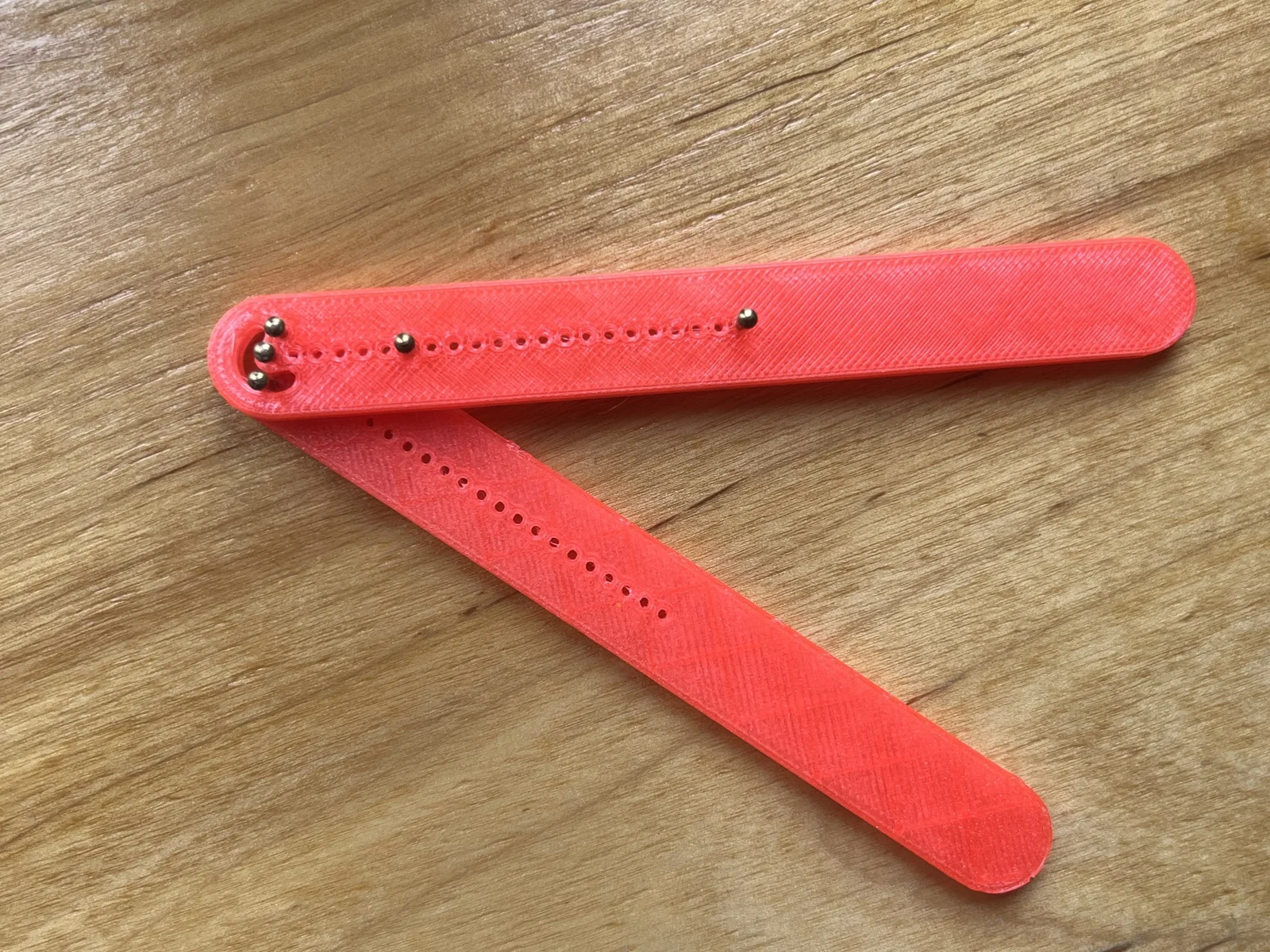

  • Bạn dùng hai tay cầm để di chuyển các cây đinh, giúp uốn cong sợi dây đặt ở giữa chúng.
  • Ba cây đinh tạo thành cơ cấu uốn.
  • Một cây đinh dùng để định hình chiều dài của hai chân cắm.
  • Cây đinh thứ năm có thể di chuyển được dùng để điều chỉnh độ dài đoạn nằm ngang của dây jumper.

Xem hướng dẫn chi tiết tại Instructables.
