Bộ khuôn cắt ống (Jig) kiểu saddle cho thợ hàn

Tác giả profos

Lượt coi
37

File 16 16,4 MB

  • saddle_sleeve_2.375in_22.5degrees_000_1784879100.3mf3MF · 599,6 KB
  • saddle_sleeve_2.375in_22.5degrees_000_1784879101.sldprtSLDPRT · 2 MB
  • saddle_sleeve_2.375in_45degrees_000_1784879103.3mf3MF · 496,1 KB
  • saddle_sleeve_2.375in_45degrees_000_1784879103.sldprtSLDPRT · 1,6 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#415129
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

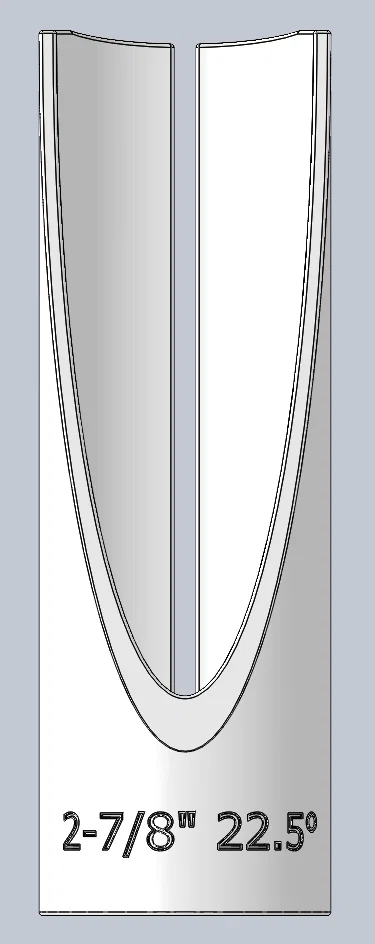

Hiện tại mình đang có sẵn các khuôn (jig) cắt ống kiểu saddle cho cỡ ống 2-3/8" và 2-7/8" với các góc 22.5° và 45°. Phía sau khuôn có thiết kế rãnh để trừ hao trường hợp đường kính trong (ID) của ống quá hẹp. Trên mỗi mẫu đều có chữ nổi ghi rõ kích thước để mọi người dễ nhận biết.

Mình sẽ cập nhật thêm các kích thước khác khi có nhu cầu sử dụng, tuy nhiên do mình làm theo đơn đặt hàng thực tế nên có thể sẽ hơi chậm một chút. Sắp tới mình có thể sẽ bổ sung thêm các phiên bản có phần tai ở rãnh để có thể kẹp chặt khuôn vào ống.

Mình sẽ sớm cập nhật hình ảnh thực tế của các khuôn này khi có điều kiện.

REV 001: Đã tăng đường kính trong (ID) của khuôn lên bằng đường kính ngoài (OD) của ống + 0.025", vì dung sai ban đầu chưa đủ rộng để trượt qua ống một cách dễ dàng.
