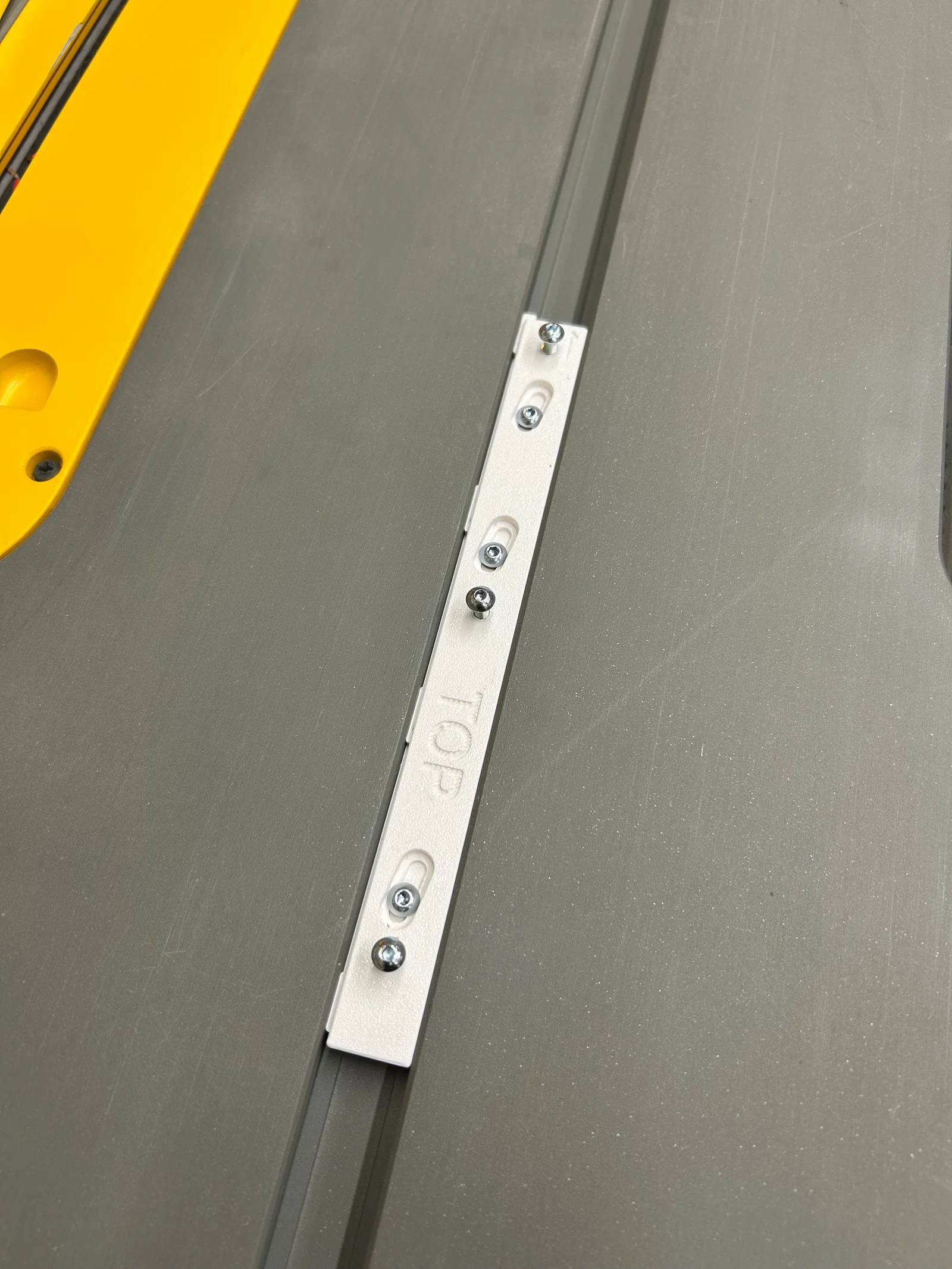

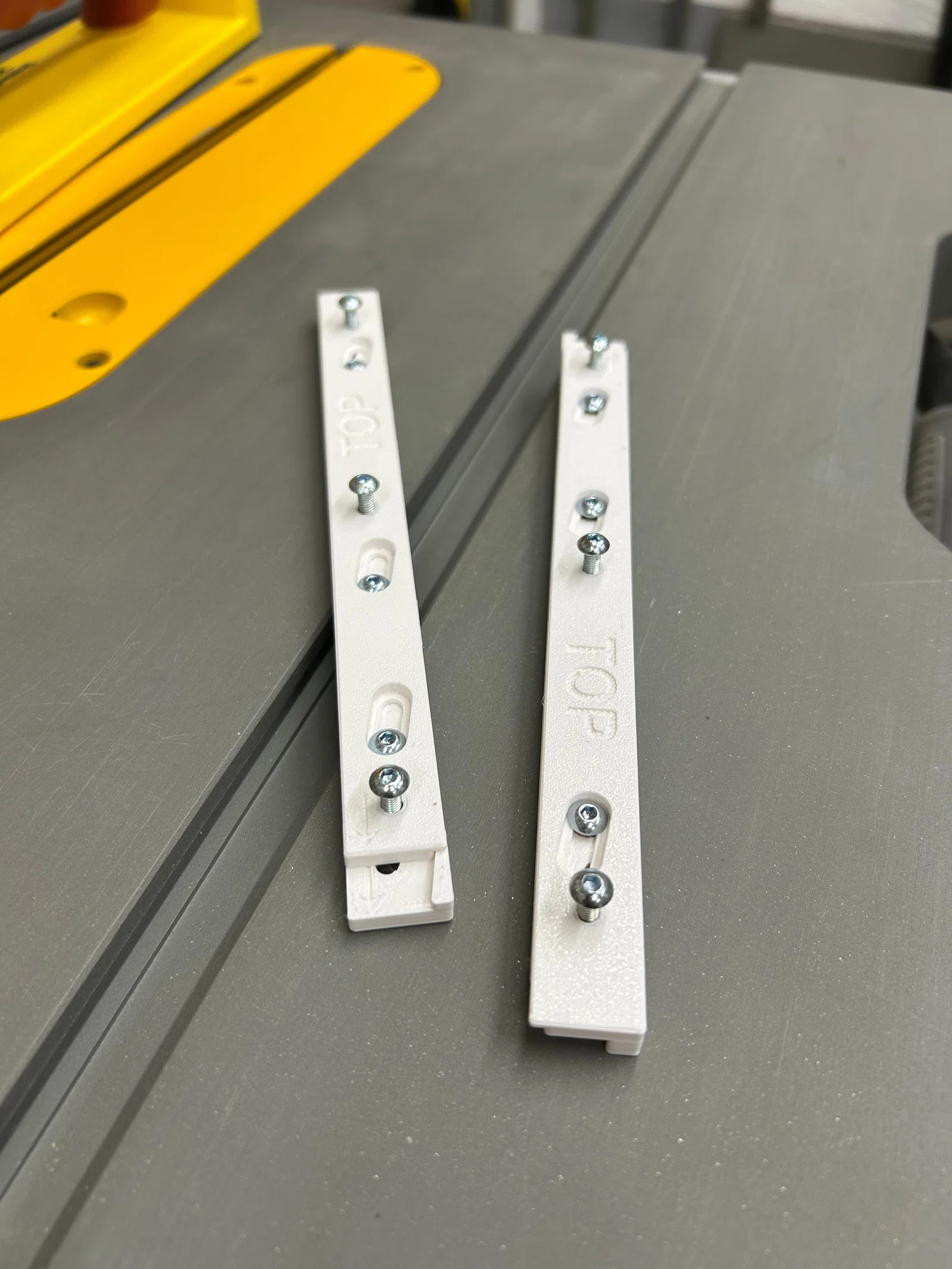

Thanh Miter Bar "Cero"Play (Dùng M4 Inserts / Đai ốc M4) – Nâng cấp Zero-Play

Tác giả Jprints_35357

Lượt tải
5
Lượt thích
1
Lượt coi
37

File 4 480 KB

  • CeroPlay-MiterBars-200mm-M4S-Inserts_1784878576.3mf3MF · 104 KB
  • CeroPlay-MiterBars-200mm-M4-Nuts_1784878577.3mf3MF · 115 KB
  • CeroPlay-Drilling-Template_1784878578.3mf3MF · 107,8 KB
  • Measurements-CeroPlay-MiterBars_1784878581.pdfPDF · 153,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#415005
Danh mục
DIY
Ngày đăng

Mô tả

Đây là phiên bản hệ mét của các thanh miter bar zero-play phổ biến, được thiết kế cho ốc vít M4.

“CeroPlay” là một cách chơi chữ nhỏ: chữ C viết tắt cho Copy 😉

Thông số kỹ thuật

  • Chiều dài: 200 mm
  • Chiều rộng đế: 18.25 mm
  • Chiều rộng tối đa: xấp xỉ 20 mm
  • Góc chêm: 10°

Các phiên bản đi kèm

  • Phiên bản dành cho heat-set inserts M4 loại ngắn của Ruthex / CNC Kitchen
  • Phiên bản dành cho đai ốc M4 tiêu chuẩn

Tệp tin bổ sung

  • Bản vẽ sơ đồ khoan
  • Khuôn mẫu (template) hỗ trợ khoan để lấy dấu và căn chỉnh dễ dàng hơn

Lưu ý khi in

Mình khuyên dùng PETG, ABS hoặc ASA để tăng khả năng chống mài mòn, mặc dù PLA vẫn có thể dùng cho nhu cầu nhẹ nhàng. Riêng khuôn mẫu khoan thì in bằng PLA là rất ổn.

Để đạt kết quả tốt nhất:

  • Layer height: 0.2 mm
  • Perimeters: 3–4 lớp
  • Infill: 30% trở lên

Phụ kiện cần thiết

Để sử dụng các thanh miter bar này, bạn sẽ cần chuẩn bị thêm một số phụ kiện cho mỗi thanh:

  • 6x Heat-set inserts M4 hoặc đai ốc M4 (tùy theo phiên bản bạn chọn)
  • 3x Ốc vít đầu chảo M4x5mm
  • 3x Ốc vít đầu chảo M4x15mm
  • 3x Long đền M4 loại lớn
  • Mũi khoan 4.5mm
  • Mũi khoét gỗ (forstner) 15mm

Lưu ý chung

Để biết cách điều chỉnh cũng như các mẹo hay khi làm đồ gá (jigs) với các thanh này, mình khuyên bạn nên xem hướng dẫn gốc từ nhà sản xuất phiên bản nguyên bản nhé ;)

Ngoài ra, bạn cũng cần lưu ý:

  • Độ vừa vặn cuối cùng phụ thuộc vào máy in và kích thước thực tế của rãnh miter trên bàn cưa của bạn.
  • Góc chêm 10° cho phép điều chỉnh zero-play cực kỳ chính xác.
  • Thông thường, in kích thước hơi nhỏ một chút rồi chỉnh lại cho vừa khít sẽ tốt hơn là in quá khổ.
