Hộp đựng kiêm bàn cờ Harry Potter Wizard Chess

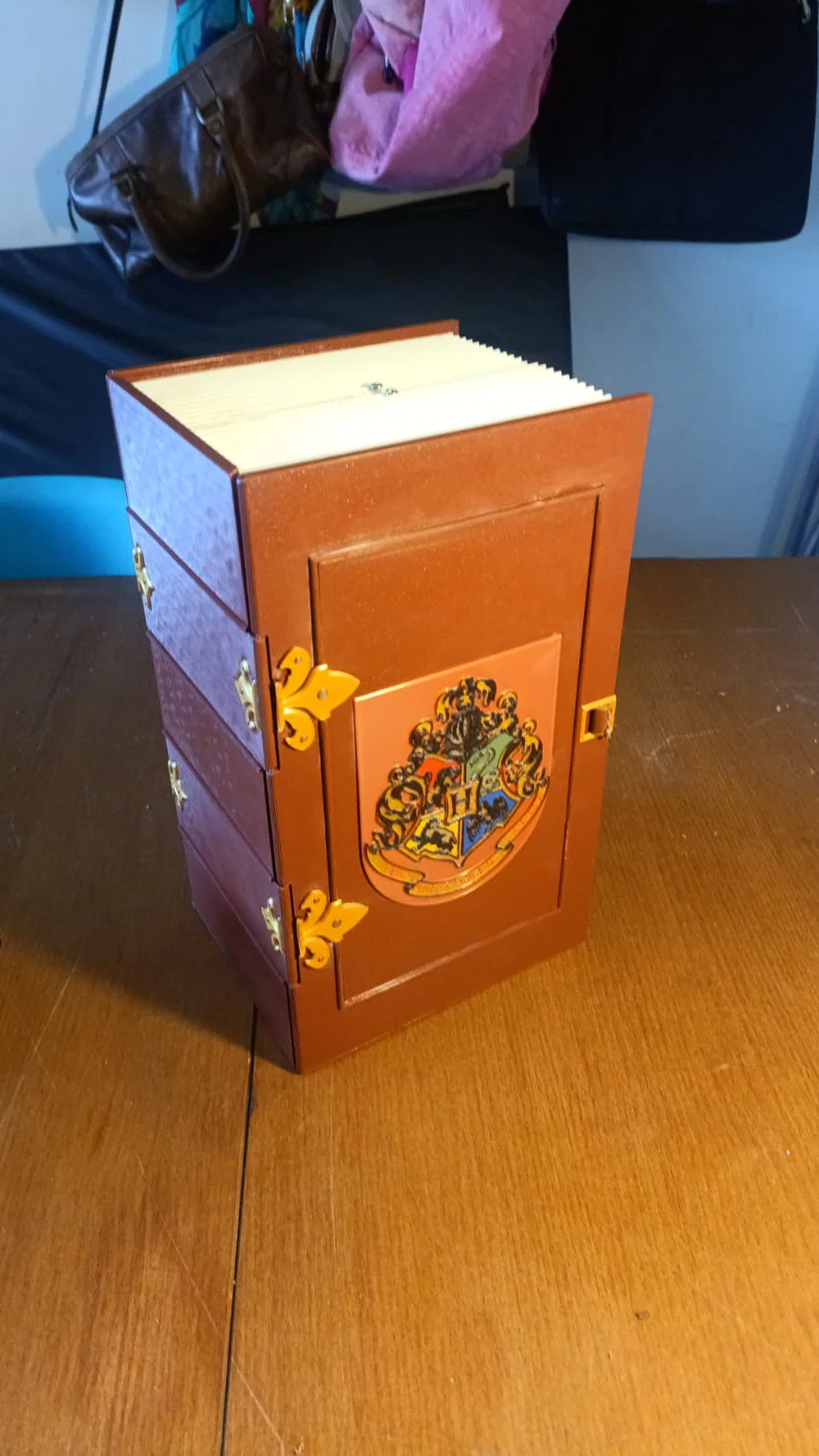

Mình muốn in bộ cờ vua này cho cháu trai nên đã thiết kế một chiếc hộp mang đậm chất phép thuật của thương hiệu HP. Chiếc hộp được làm giống như một cuốn sách, khi mở ra sẽ thấy bàn cờ bên trong.

Danh sách vật liệu:

64 viên nam châm 6x3 24 viên nam châm 5x3 36 viên nam châm 8x1 36 đai ốc M3 lục giác 4 vít M3x10mm Một ít dây da và 1 khóa đồng

Mình tận dụng khá nhiều nam châm có sẵn từ các dự án trước. Nếu cần, mọi người cứ thoải mái thay đổi kích thước các mảnh ghép cho vừa ý nhé.

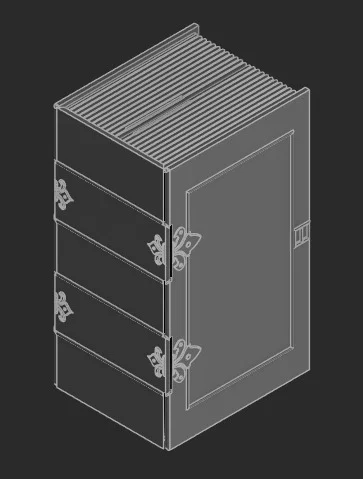

Vì cuốn sách khá to, không vừa bàn in của đa số máy 3D, nên mình đã chia nhỏ mô hình thành nhiều phần và tạo các khớp nối để che đi vết ghép.

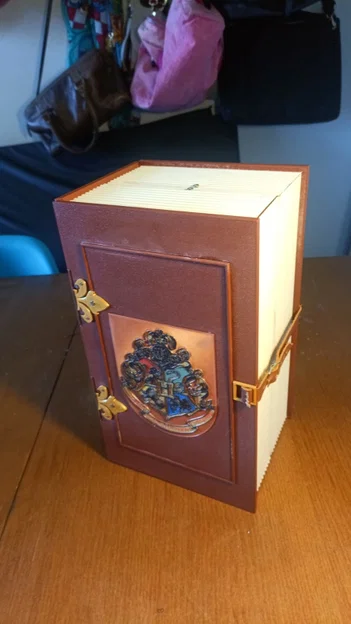

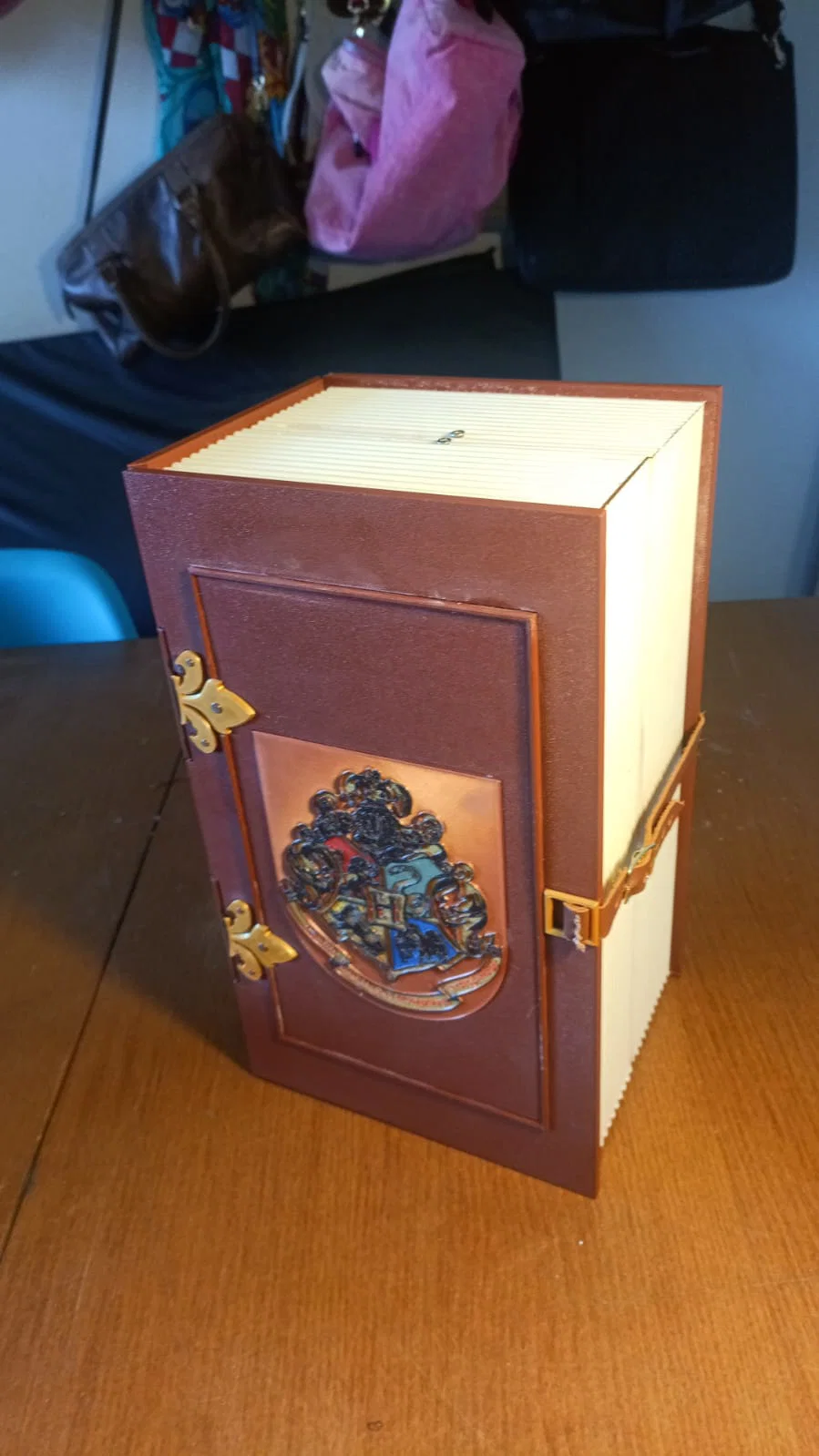

Đối với khớp nối bìa trái, mình chia làm 2 phần để mọi người có thể in úp mặt xuống bàn, giúp bề mặt trông đẹp hơn. Mình cũng sử dụng mẫu huy hiệu của Martin P. (@Drakkheen_677331) và chỉnh lại kích thước cho vừa bìa. Các file có cả hai phiên bản (có và không có huy hiệu) đều đã được đính kèm.

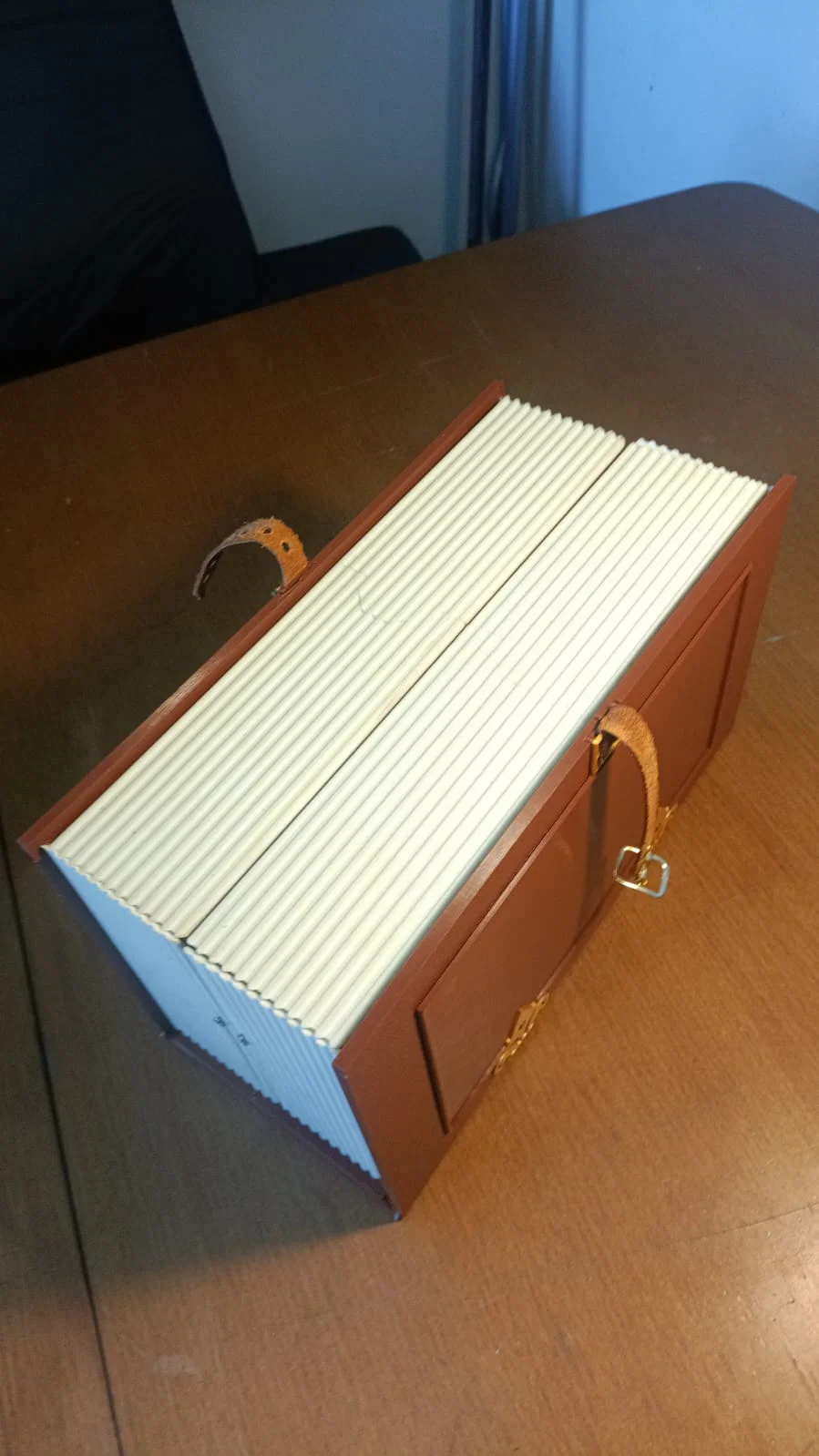

Các khóa sách đóng vai trò che đi phần nối. Nếu muốn làm dây đai bằng da cho sách, mình khuyên mọi người nên làm dây trước khi dán cố định vì khe hở rất nhỏ.

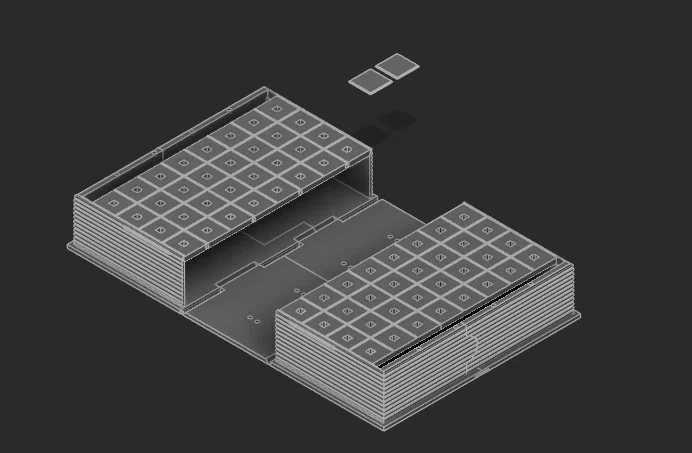

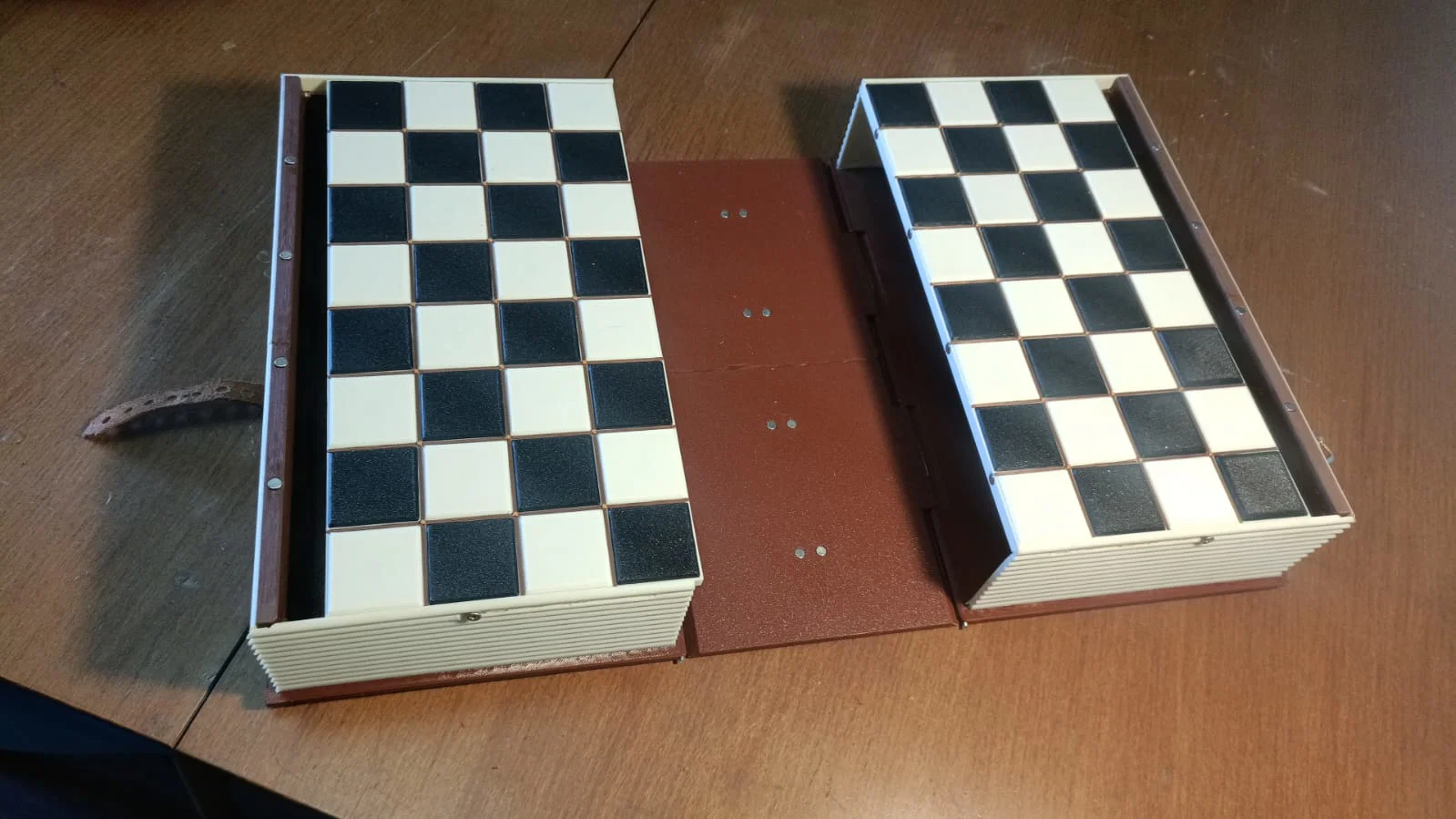

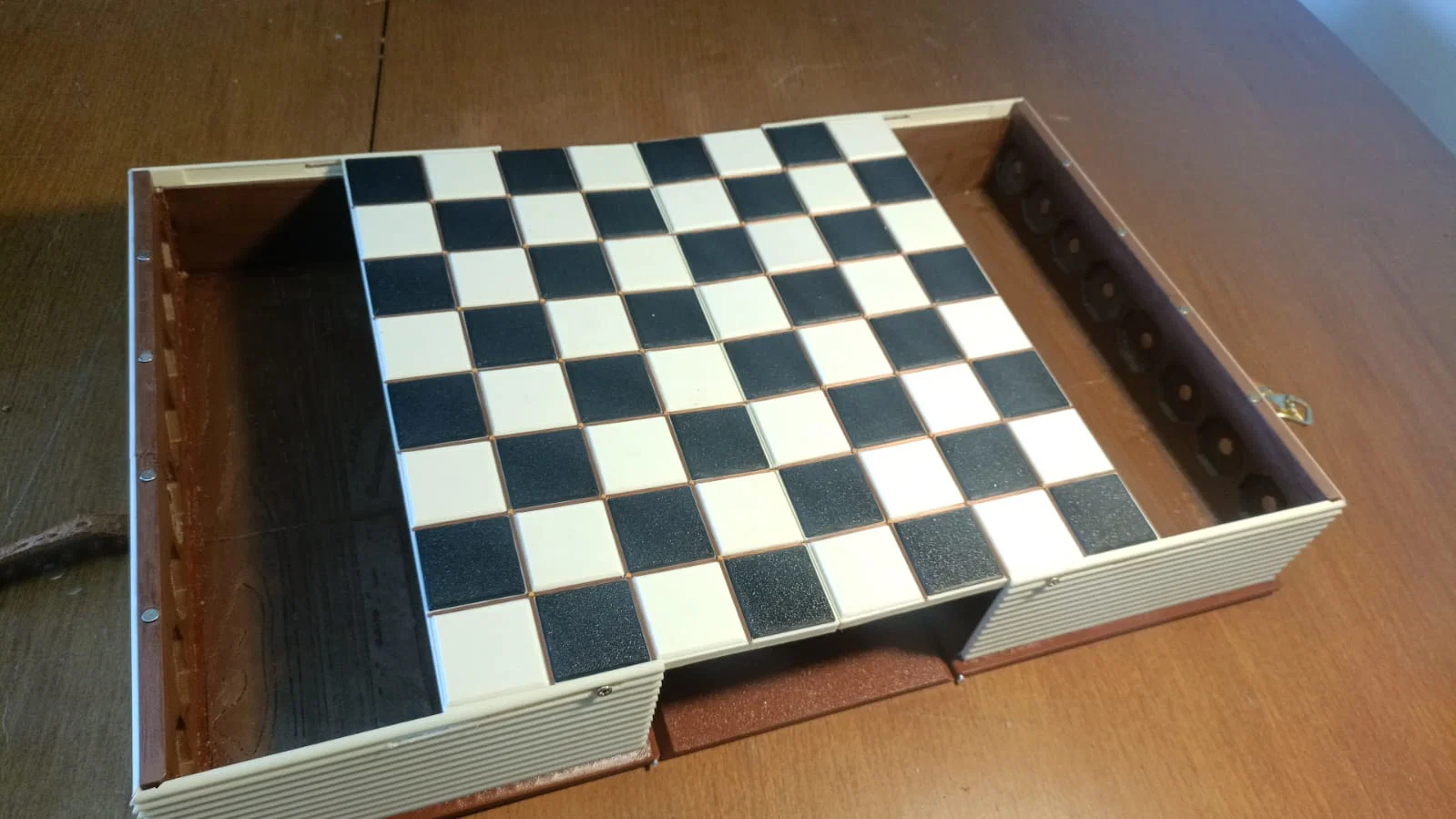

Bàn cờ có sử dụng nam châm, nhưng nếu bạn đặt nam châm ở tất cả các ô thì khi gập lại nó sẽ bị đẩy nhau. Mình đã dùng nam châm cho các ô trắng và đai ốc M3 cho các ô đen, nhờ đó quân cờ vẫn bám chắc trên bàn và mặt bàn sẽ tự hút chặt vào nhau khi đóng lại.

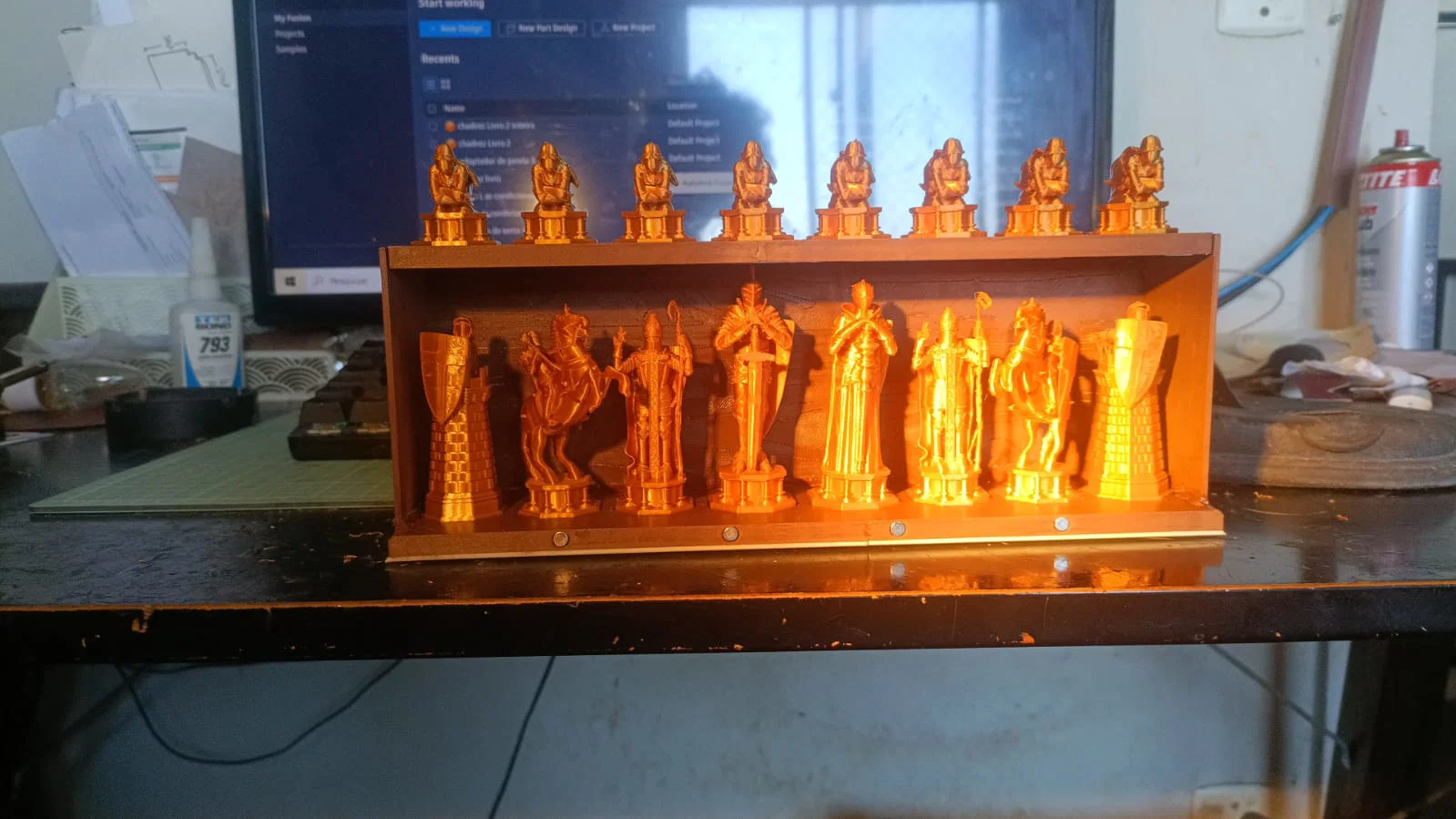

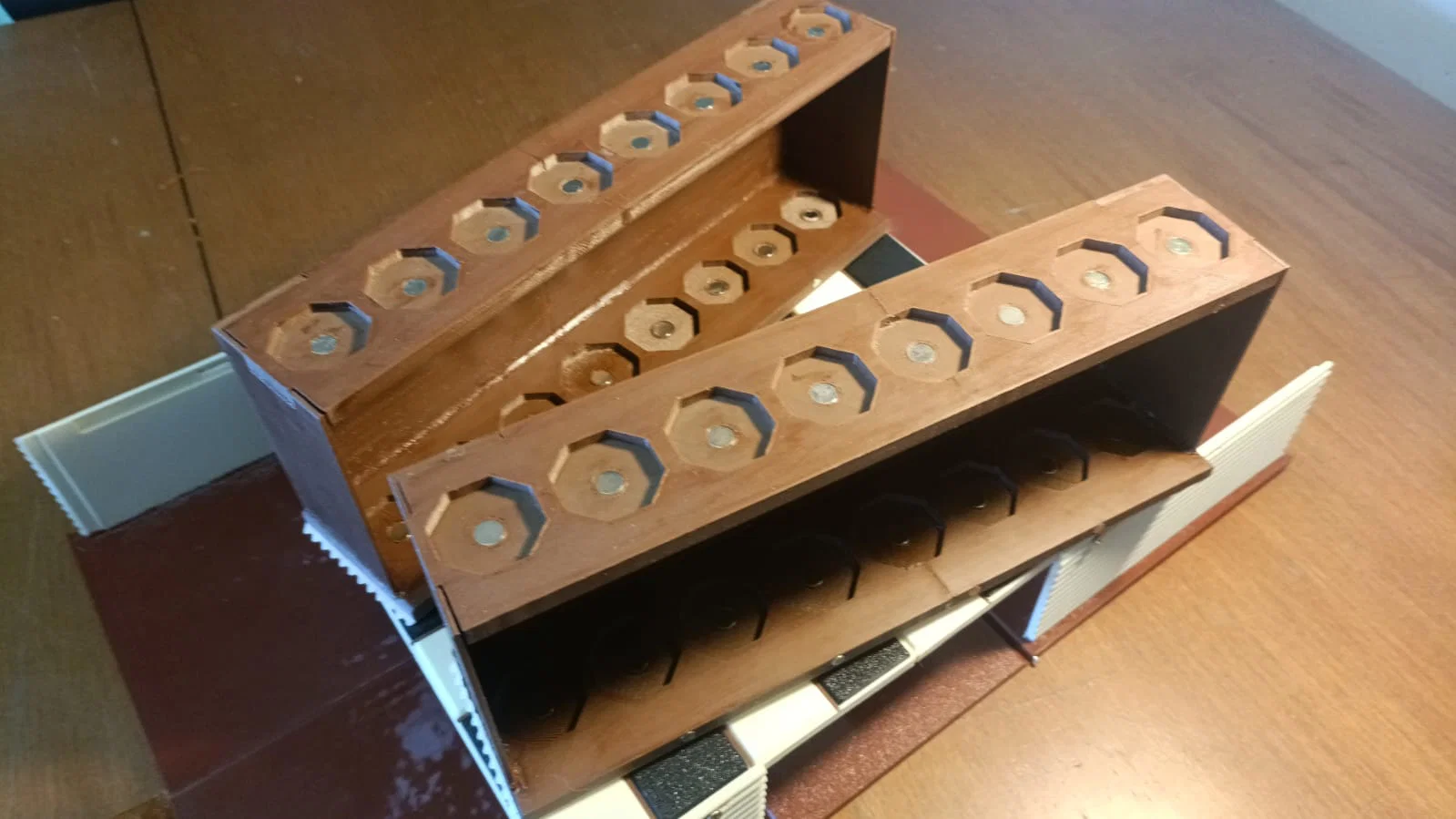

Ngoài ra, các ngăn kéo còn có khe để gắn nam châm, giúp cố định quân cờ khi di chuyển và giữ khay đựng tốt. Khay đựng tốt có thể tháo rời để lấy các quân cờ ở ngăn dưới dễ dàng hơn.

Hy vọng mọi người thích nó (=

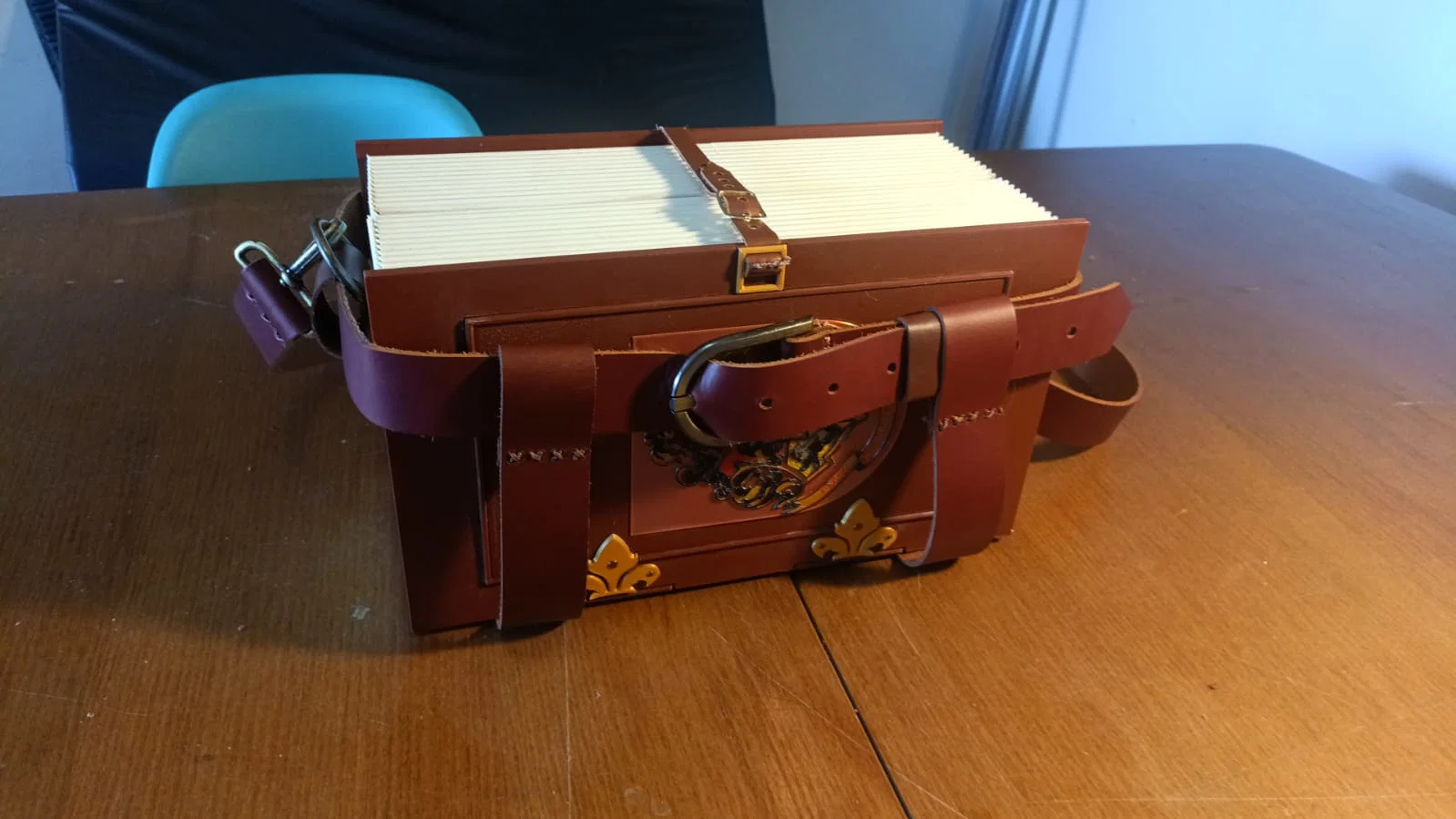

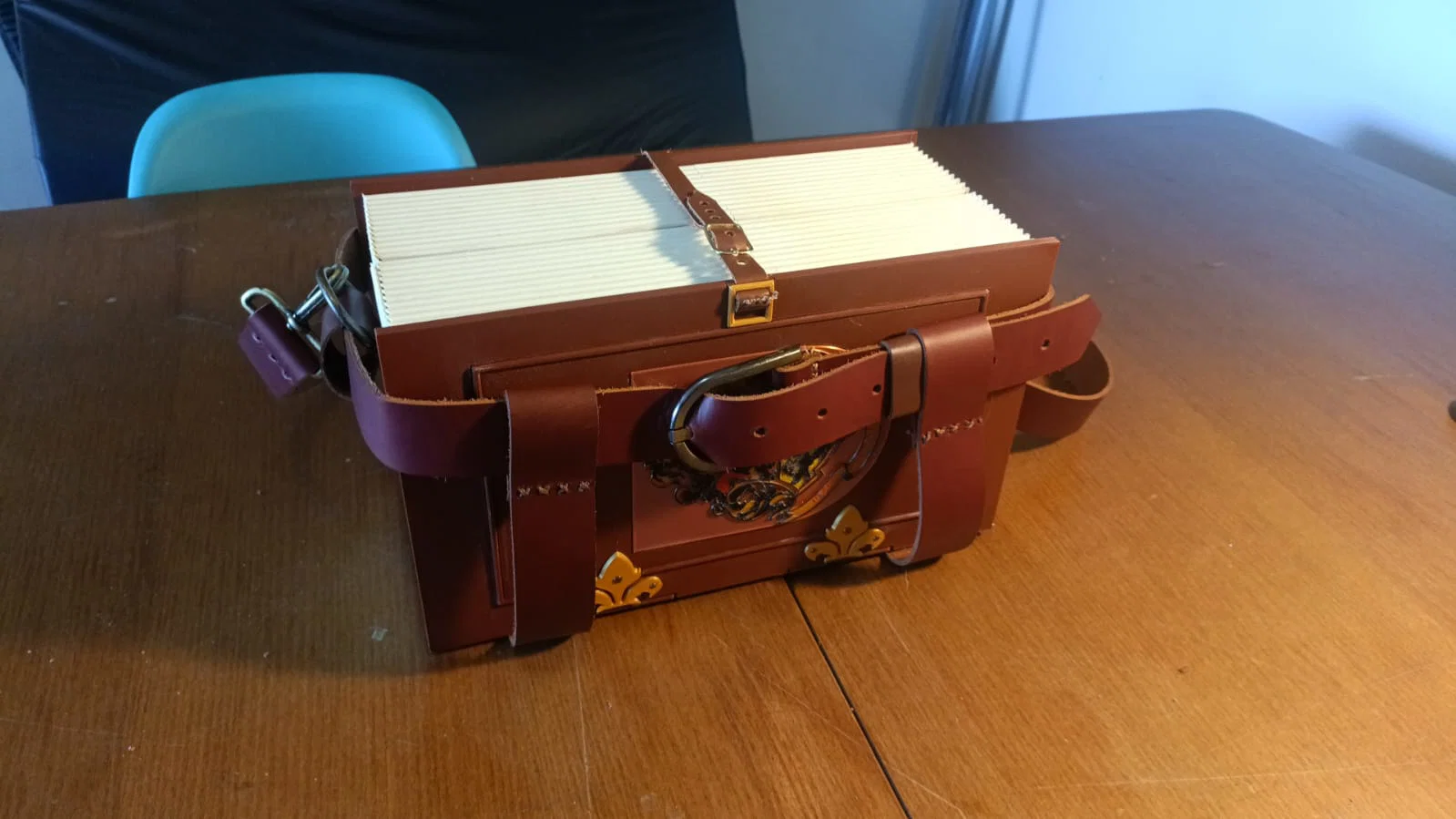

PS: Cái hộp hơi lớn nên không bỏ vừa túi, mình có làm thêm dây đeo bằng da. Mọi người có thể làm theo hoặc tự sáng tạo cách khác nhé.

Link các mô hình gốc:

Scott's Harry Potter Wizard Chess with Storage Box:

Martin's Harry Potter - Wandschild Hogwarts:
