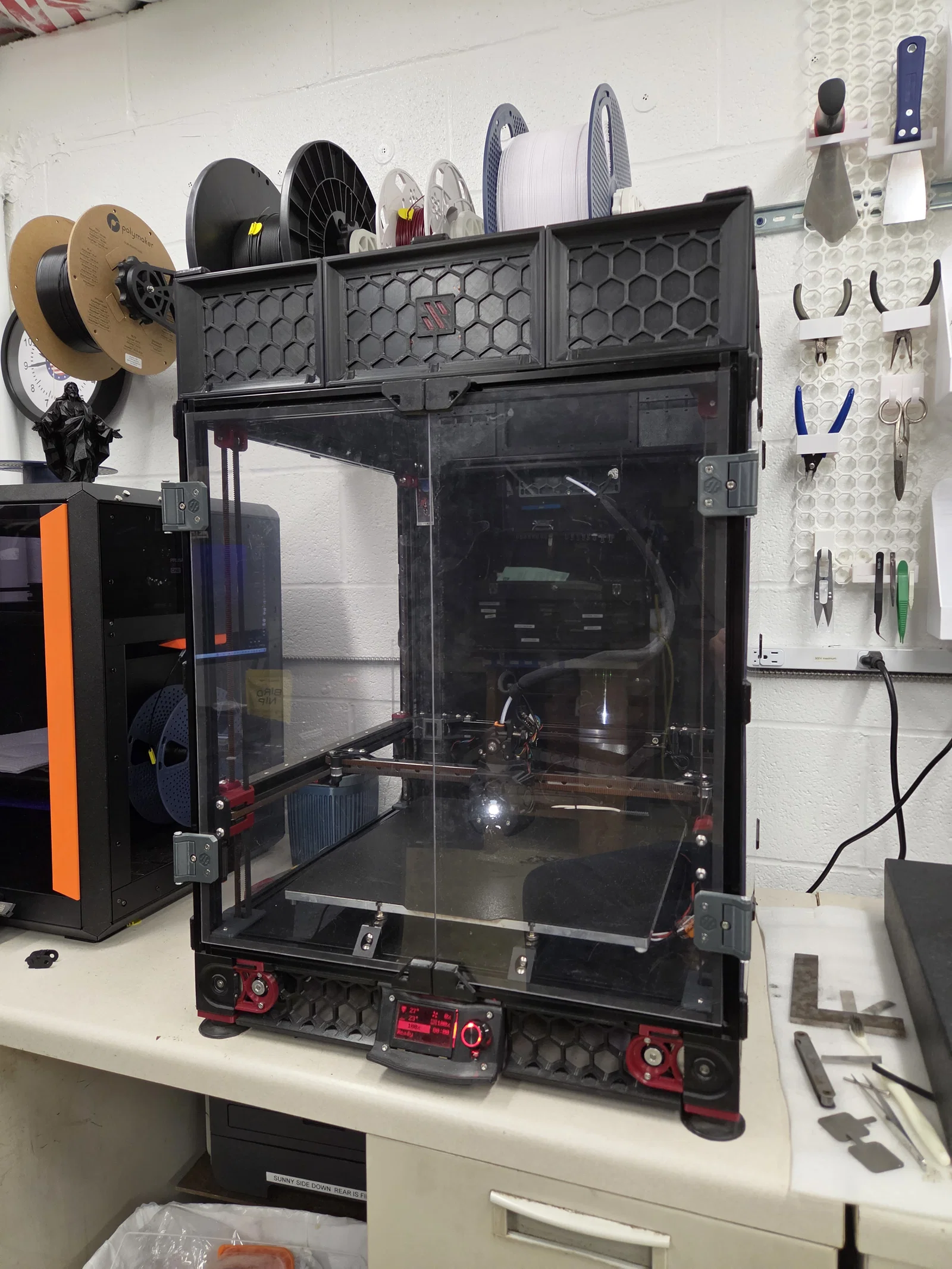

Top Hat tùy chỉnh cao hơn - Dành cho Voron 2.4 và Trident 350mm

Bản mod này giúp tăng thêm 110mm không gian trục Z và cải thiện việc đi dây (dạng Can Bus / Umbilical) bằng cách nâng phần nắp máy lên cao hơn. Yêu cầu phải đi lại dây cáp và đường dẫn sợi nhựa (không hiển thị trong hình).

  • Bản build tiêu chuẩn: Cho mình tổng hành trình trục Z là 348mm trên bản build V2.4 đời đầu (đã test với ray LDO, đầu in Rapido UHF A4t, gantry/bàn in zin).

  • Bản build tùy chỉnh: Lên tới 355mm Z tối đa nếu bạn nhích ray trục Z lên vài mm. (kết quả có thể thay đổi tùy máy, trên máy mình thì chạy ổn).

Thông số in

  • Nhựa ABS (Độ dày 40% theo tiêu chuẩn Voron).

  • Nhựa TPU cho phần đệm kín (100% độ dày) — Có thể bạn cần điều chỉnh độ dày hoặc thay thế bằng xốp/băng dính xốp.

Phần cứng

  • Đai ốc vuông M3 - 8 cái.

  • T-nut M3 - 16 cái.

  • Ốc M3 x 8 hoặc 10mm SHCS để gắn vào khung - 16 cái.

  • Ốc M3 x 4mm SHCS cho các nút màu trang trí (hoặc dùng keo dán. Có thể dùng M5 kèm long đền, nhưng ốc quá dài sẽ bị đâm xuyên qua).

Thiết kế

  • Không gian cho đầu in: Thiết kế để vừa với dây cáp của Nighthawk 36 hoặc các tool head dùng Can Bus, Cpap, v.v.

  • Ngoại hình: Phong cách thẩm mỹ cổ điển, hợp với thiết kế gốc.

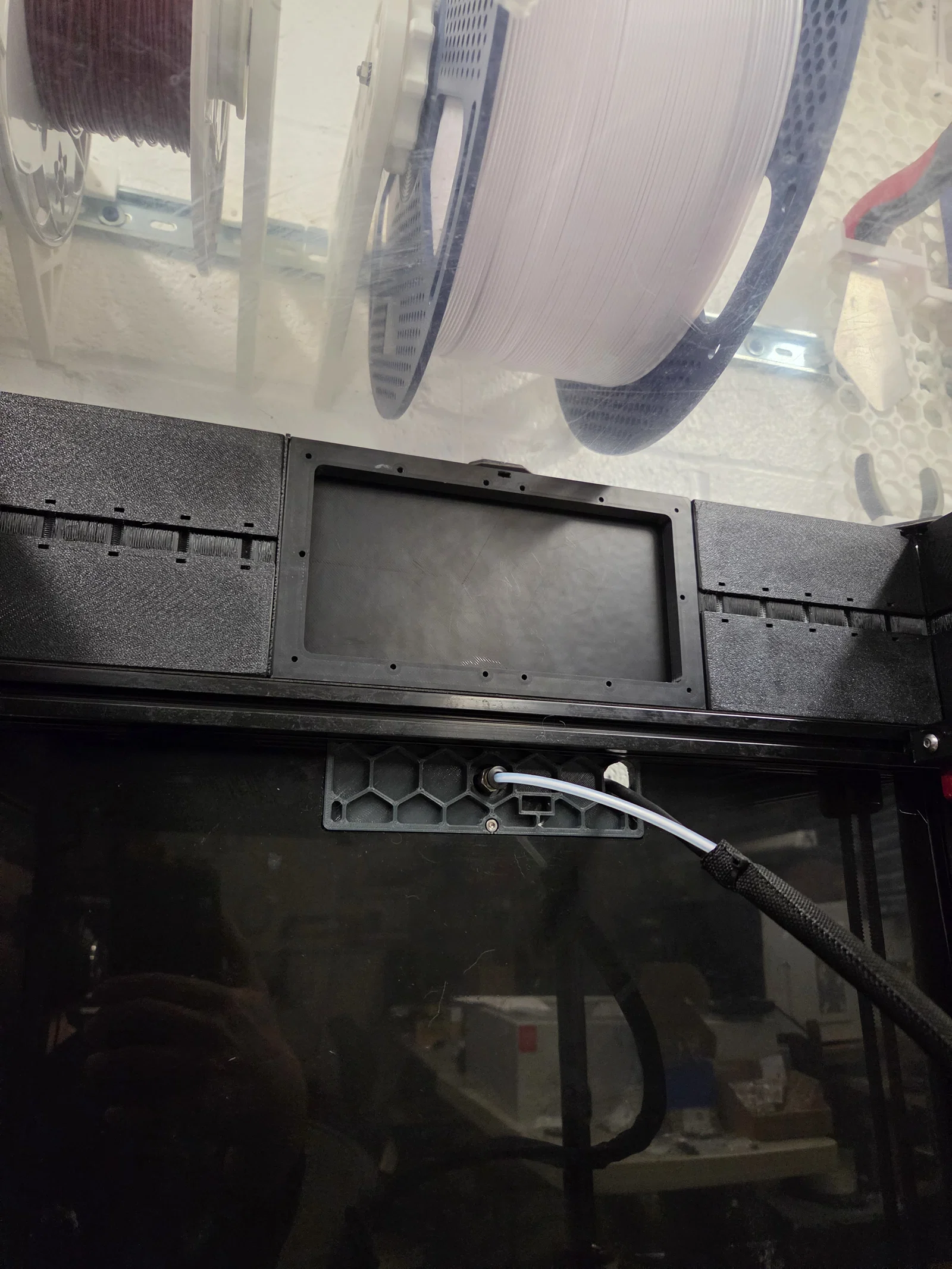

  • Tấm lưng phẳng: Có tấm ốp phẳng để bạn tự mod thêm quạt, chỗ đi dây hoặc đường dẫn nhựa.

  • Đèn: Có sẵn chỗ để lắp dải LED và các rãnh đi dây bằng dây rút.

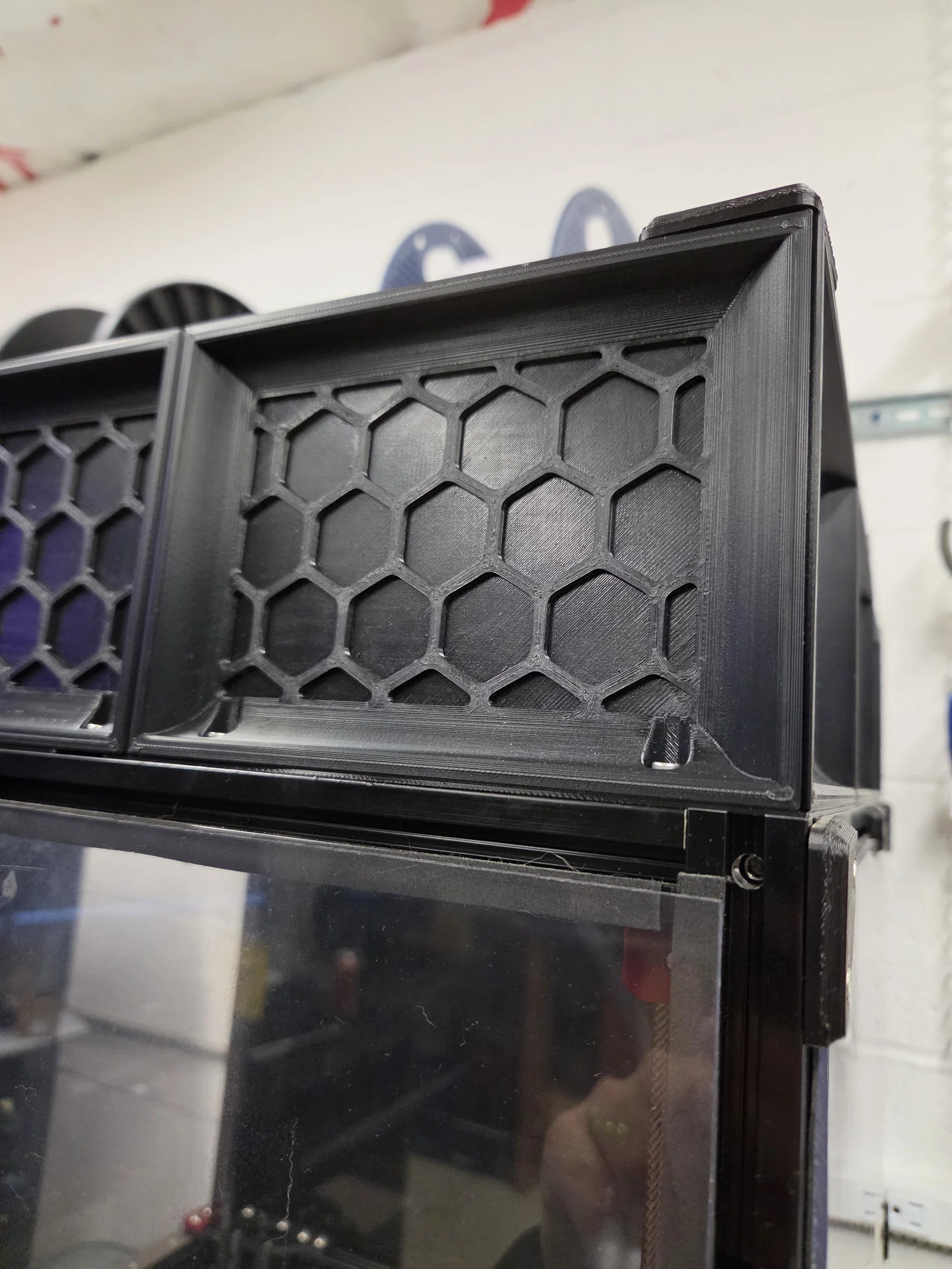

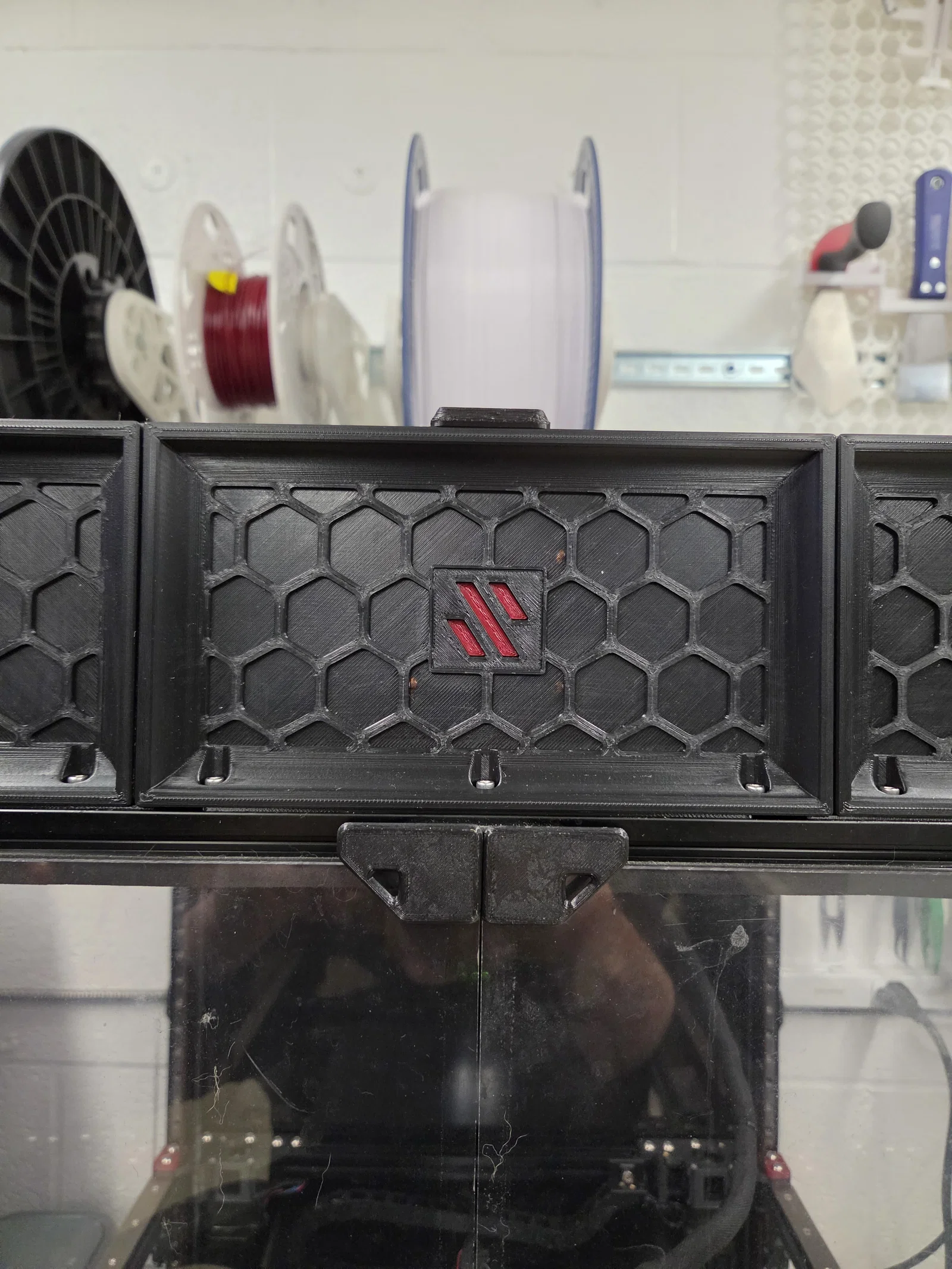

  • Tùy biến: Sử dụng họa tiết lục giác tiêu chuẩn để thêm nút bấm hoặc miếng nhựa màu.

  • Lắp ráp: Sử dụng nắp trên và kẹp góc in sẵn theo tiêu chuẩn.

Mình dự định làm một model thật mượt và chỉn chu, nhưng thực tế chưa được như ý. Nó dùng tốt nhưng vẫn còn nhiều chỗ cần hoàn thiện hơn. Nếu mọi người thấy thích thì cứ thoải mái phát triển thêm cho hoàn hảo nhé.

Lưu ý dùng ốc M3 thật ngắn để gắn tấm ốp màu kẻo bị lòi ốc ra ngoài nhé.
