Vỏ Case BTT Pi + TFT-35

Vỏ case để bàn cho BTT Pi + TFT35

Đây là mẫu vỏ case nhỏ gọn được thiết kế riêng cho bo mạch BigTreeTech BTT Pi v1.2 và màn hình cảm ứng BigTreeTech TFT35 v2.1.

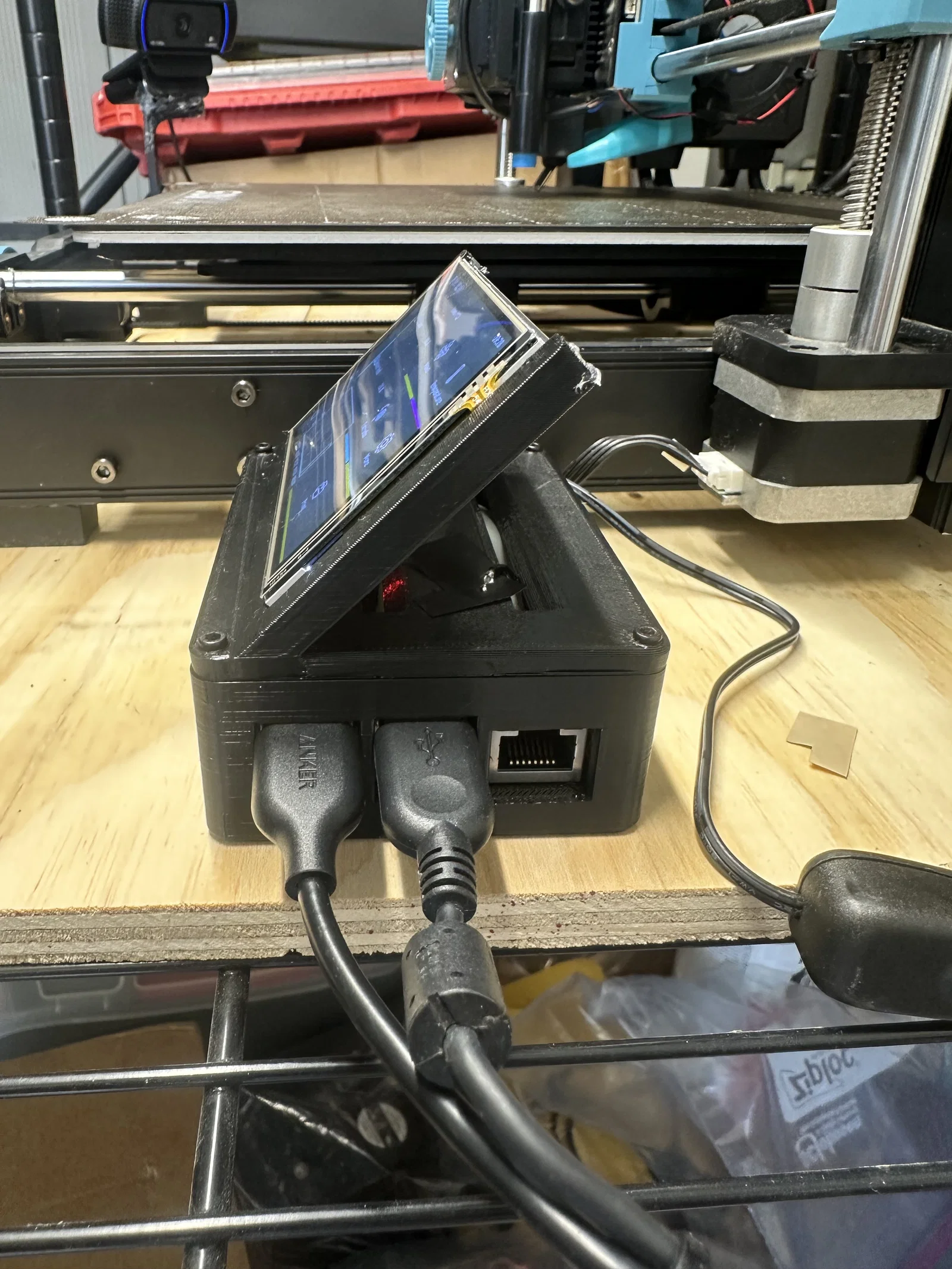

Phần màn hình được đặt ở góc nghiêng giúp bạn dễ quan sát hơn trong khi vẫn giữ được kích thước tổng thể nhỏ gọn. Các khe thông gió lớn đảm bảo luồng không khí lưu thông tốt, đồng thời bạn vẫn có thể truy cập dễ dàng vào các cổng kết nối chính.

Các đặc điểm chính

• Thiết kế cho BTT Pi v1.2
• Thiết kế cho TFT35 v2.1 (TFT-35-SPI)

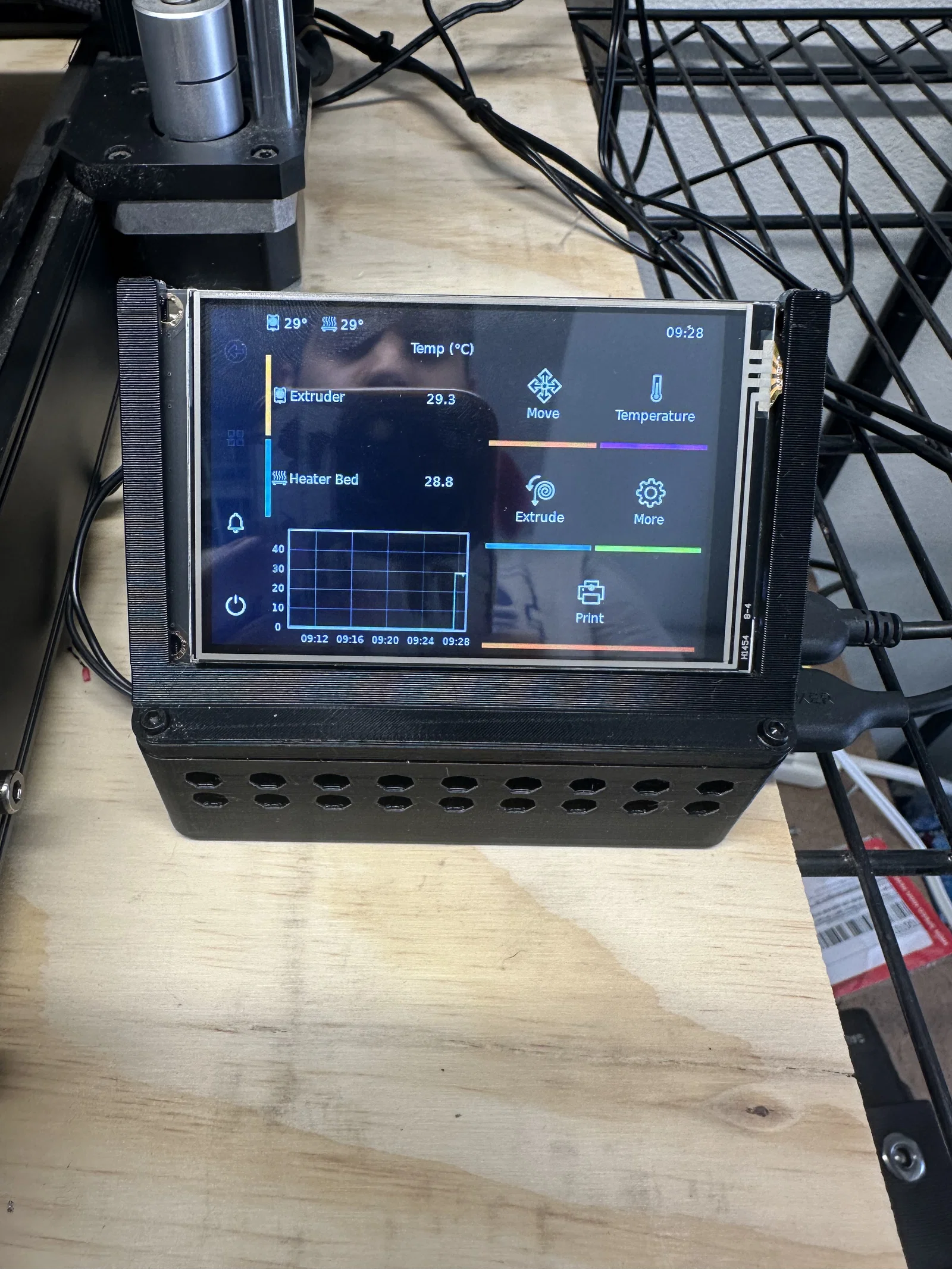

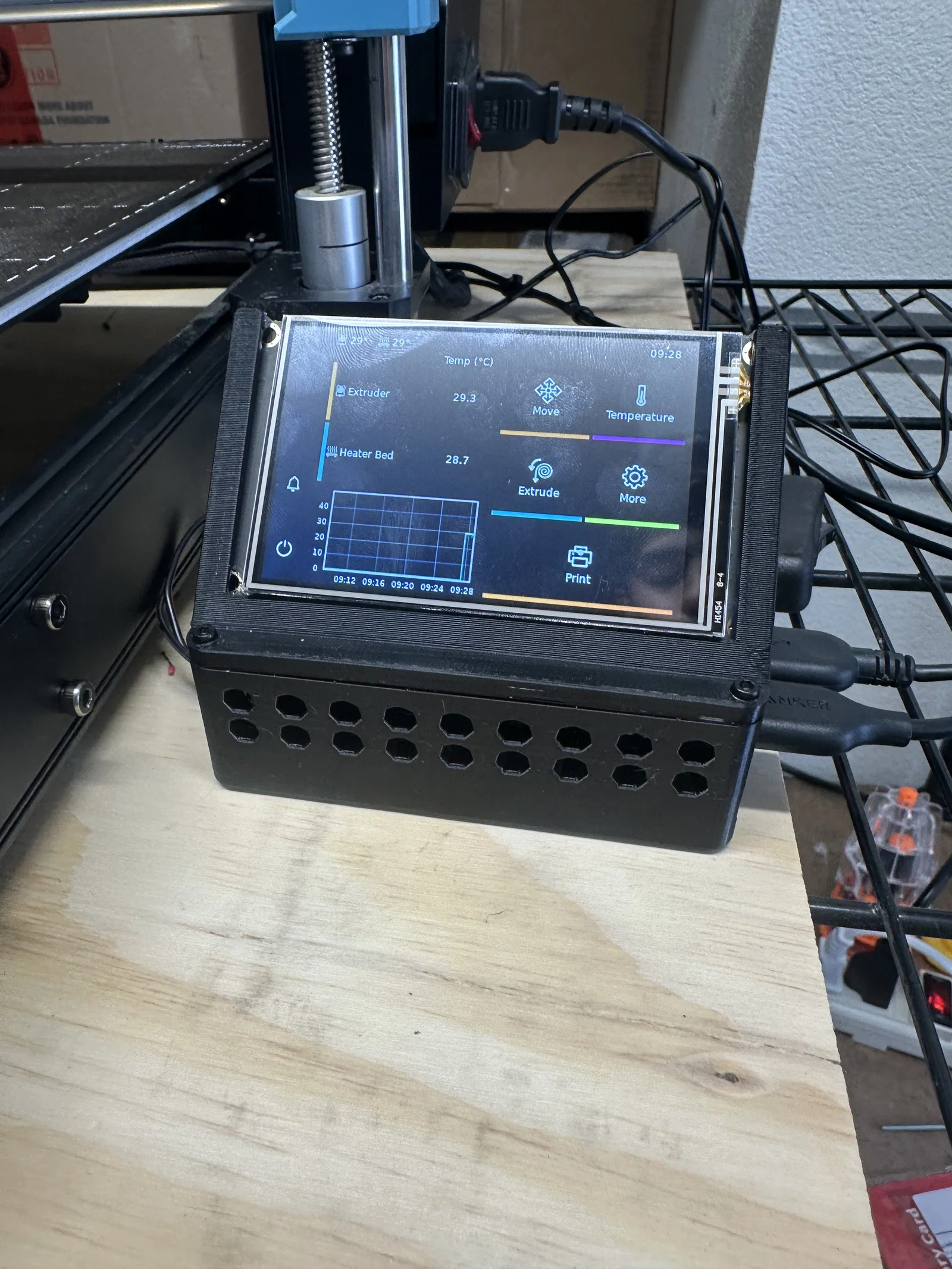

• Màn hình cảm ứng đặt nghiêng để dễ nhìn hơn
• Thông gió cực tốt để làm mát
• Dễ dàng thao tác với các cổng Ethernet, USB-A, HDMI, USB-C và nguồn
• Thiết kế để bàn sạch sẽ, gọn gàng
• Lắp ráp đơn giản

Độ tương thích

Mẫu này được thiết kế và kiểm nghiệm trên:

• BigTreeTech BTT Pi v1.2
• BigTreeTech TFT35 v2.1 (TFT-35-SPI)

Các phiên bản phần cứng khác có thể sẽ cần điều chỉnh đôi chút.

Danh sách linh kiện (BOM)

• 7× Heat-set inserts (đường kính ngoài 3.5 mm)
• 3× Ốc lục giác M2.5 × 5 mm (để gắn BTT Pi vào phần đáy)
• 4× Ốc lục giác M2.5 × 8 mm (để gắn nắp trên vào đáy)

Thông số in ấn

• Không cần hỗ trợ (support) cho phần nắp trên. Phần đáy tôi có dùng support dạng snug normal cho các lỗ cổng kết nối (góc ngưỡng 15 trong OrcaSlicer), nhưng có thể bạn không cần. Tôi dùng kìm để gỡ support ra.
• Tôi in cả hai phần theo hướng nằm trên bàn in.
• Khuyên dùng chiều cao lớp in 0.2 mm
• 3 đường biên (perimeters)
• Độ đặc (infill) từ 15–20%
• Đã test với nhựa PETG

Hướng dẫn lắp ráp

1. Nhấn các heat-set inserts vào các phần đã in.
2. Lắp BTT Pi vào phần đế.
3. Kết nối cáp ribbon và cáp nguồn của màn TFT35.

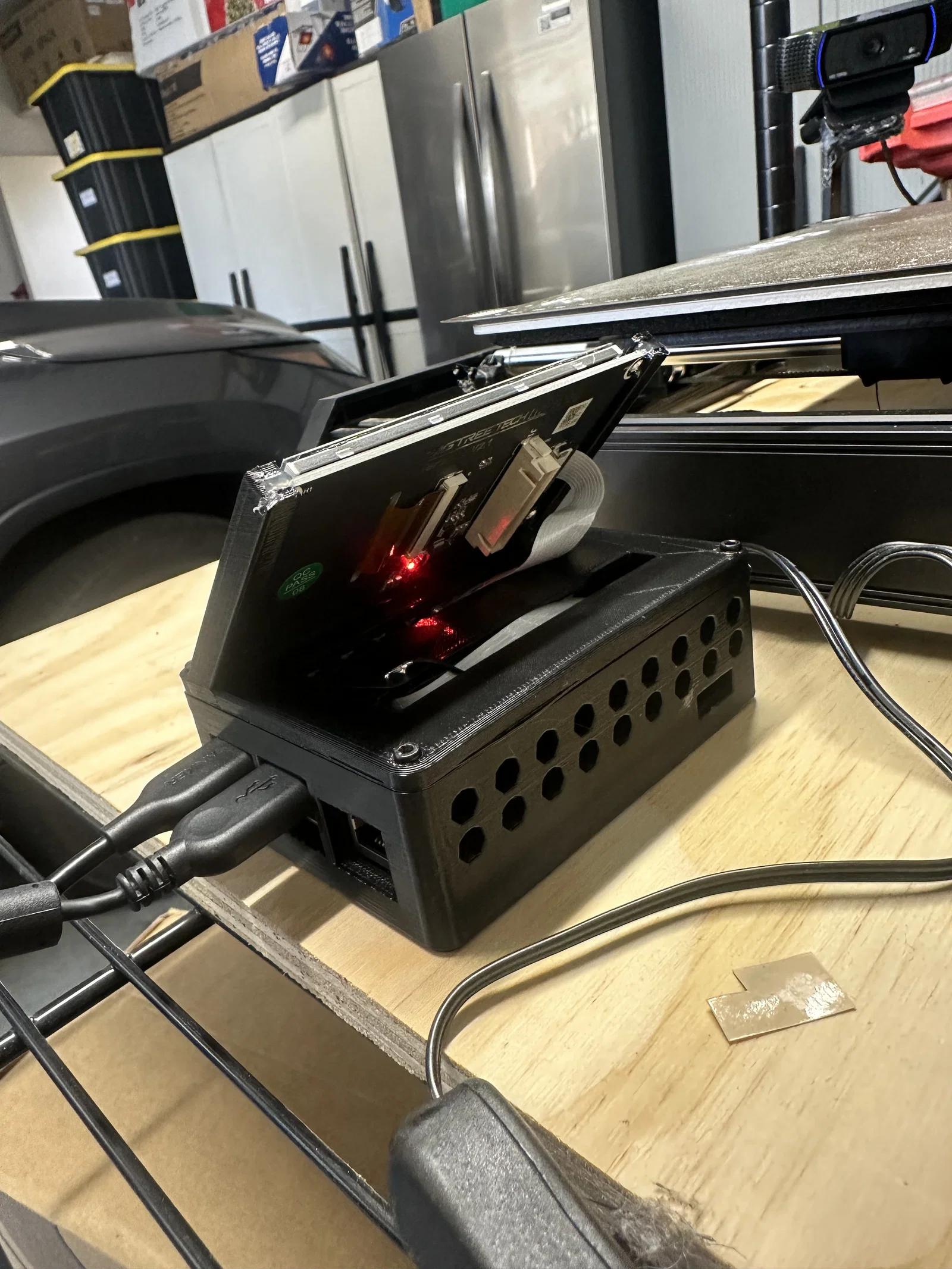

4. Luồn cáp ribbon và ăng-ten wifi qua các lỗ cáp ở mặt trên.
5. Gắn màn hình vào phần khung nghiêng phía trước. Bạn nên chấm một chút keo nến để đảm bảo màn hình không bị rơi hoặc xê dịch.
6. Cố định nắp trên vào vỏ bằng ốc lục giác M2.5.

Nếu thấy mẫu này hữu ích, mình rất mong nhận được một lượt like hoặc hình ảnh sản phẩm bạn đã in nhé!
