Giá đỡ tấm Build Platform cho Snapmaker Artisan

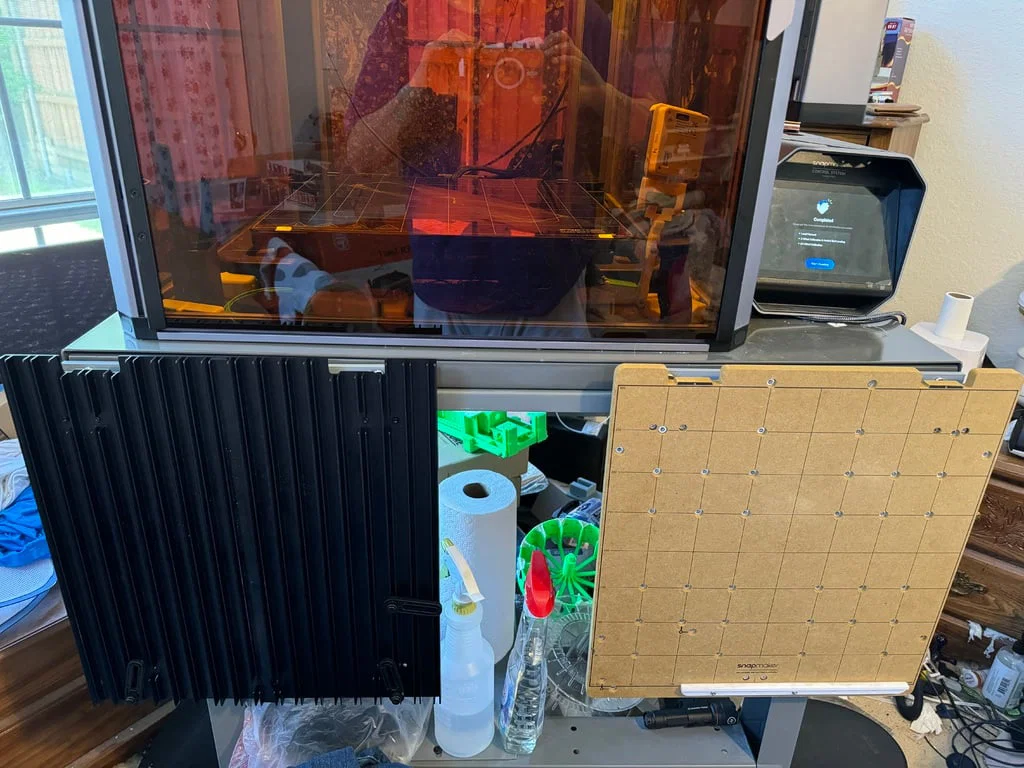

Mình cần một chỗ để cất các tấm build platform của máy Snapmaker Artisan khi không sử dụng đến, nên mình đã thiết kế hệ thống giá đỡ và kẹp này.

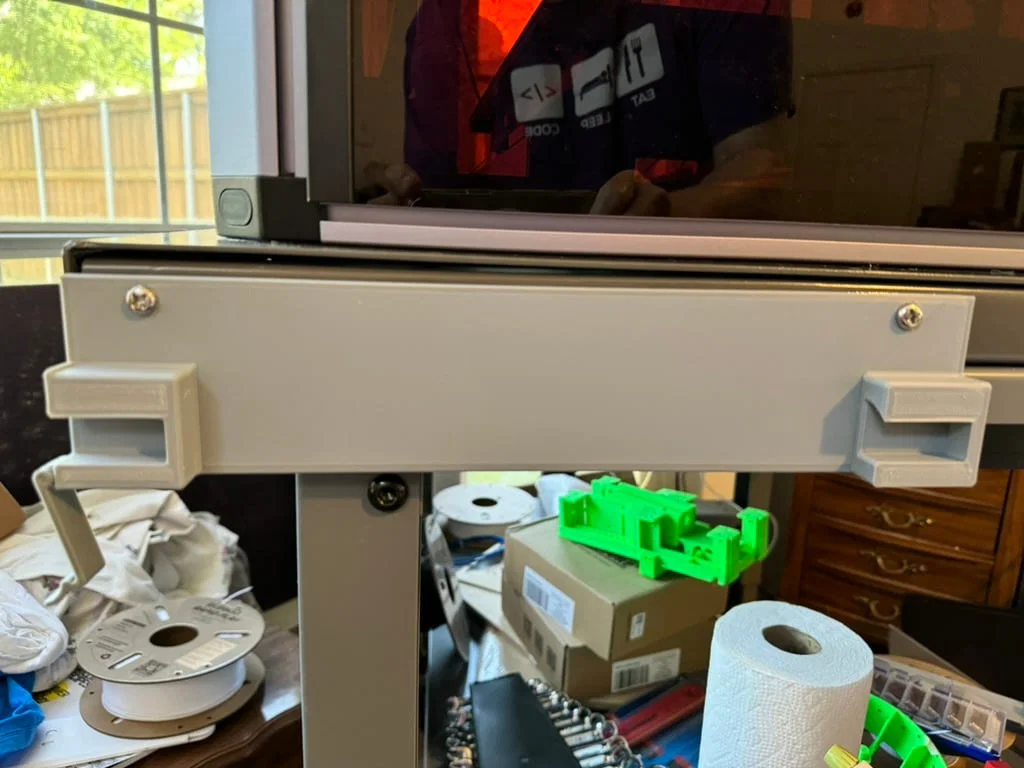

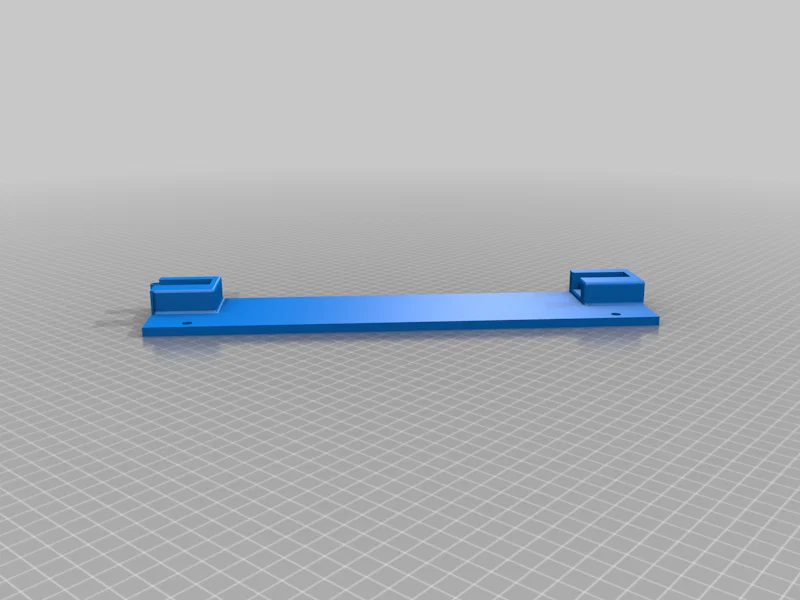

Giá đỡ có các lỗ bắt vít cách nhau 11 inch để khớp với các lỗ ren M6 ở bên hông bàn làm việc bằng thép của mình, nhưng mình có kèm theo file STEP để bạn có thể tự chỉnh sửa khoảng cách và kích thước lỗ bắt vít (hoặc bất kỳ chi tiết nào khác) nếu cần. Bạn có thể in giá đỡ bằng hầu hết các loại nhựa cứng hoặc bán cứng; mình đã dùng nhựa Elegoo Rapid PLA+. Nếu bạn cần lắp hai giá đỡ cạnh nhau, mình khuyên bạn nên dùng trình cắt lớp (slicer) để tạo một bản đối xứng (mirror) cho một trong hai cái giống như mình đã làm.

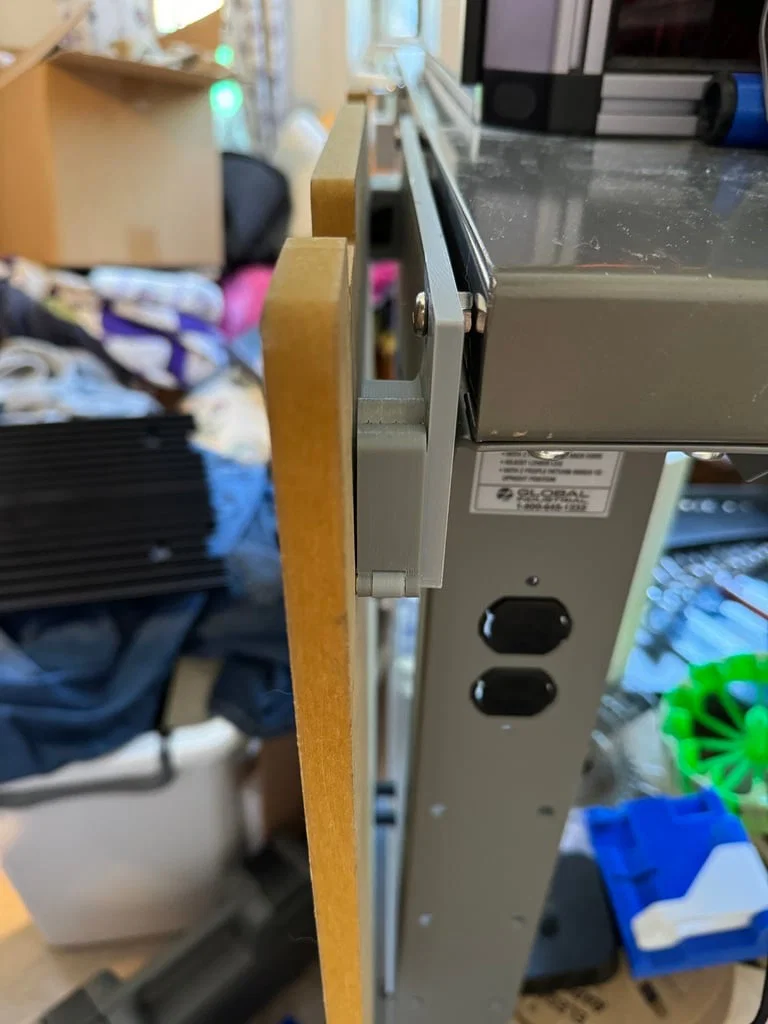

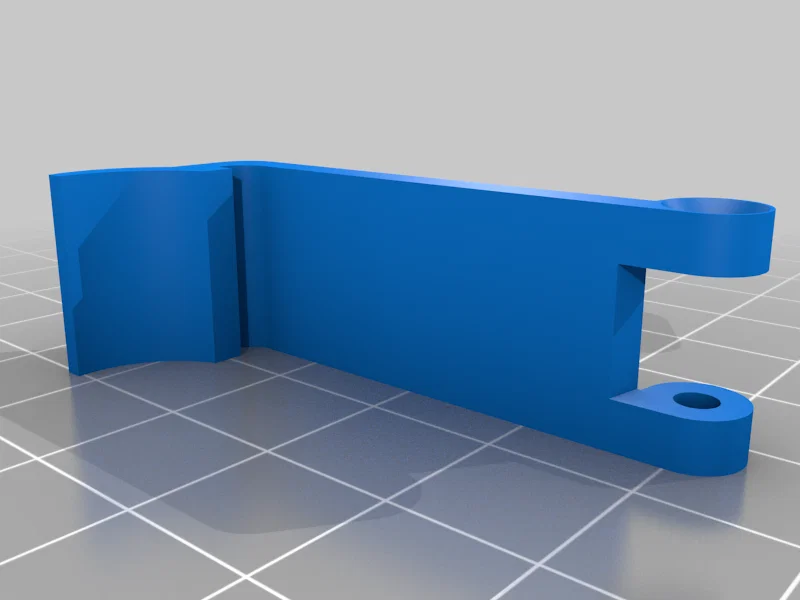

Cái kẹp là tùy chọn. Mình thêm nó vào vì bàn làm việc của mình bị rung khi máy Artisan hoạt động, khiến các tấm build platform dễ bị trượt ra ngoài. Bạn nên in kẹp bằng loại nhựa có độ dẻo một chút như PETG; thực tế mình đã dùng PETG để in kẹp. Nó được gắn vào phần tai ở bên hông giá đỡ bằng một con ốc vít đầu phẳng M3x16mm. Đối với các kẹp của giá đỡ đối xứng, bạn không cần phải mirror khi in.

Thiết lập in ấn

Hãng máy in:

Snapmaker

Máy in:

Artisan

Rafts:

Không

Supports:

Có

Độ phân giải:

Layer 0.3mm

Infill:

30%

Chất liệu nhựa: Elegoo (giá đỡ) và M3D (kẹp) loại Rapid PLA+ và ABSR. Màu xám

Ghi chú:

Chỉ cần dùng support cho phần tai ở bên hông giá đỡ và khe hở giữa các vòng bản lề trên kẹp.
