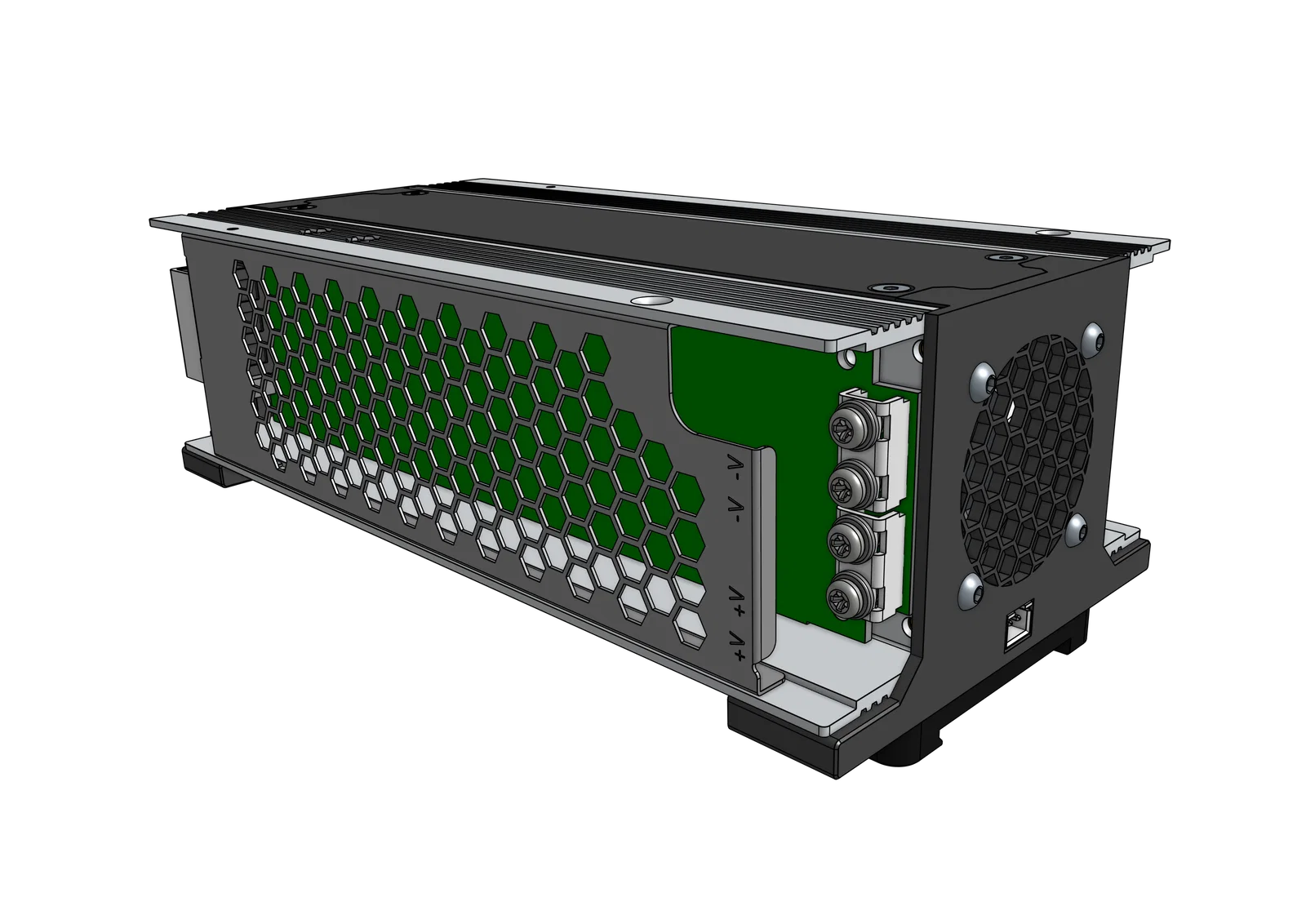

Ngàm gắn đôi Mean Well UHP-200 lên thanh ray DIN kèm vị trí gắn quạt 40mm

Ngàm gắn cho 2 bộ nguồn Mean Well dòng UHP-200, có tích hợp không gian cho quạt 40mm (4010, 4015, 4020).

Linh kiện cần chuẩn bị:

• 24x M3x4x5 heat insert
• 12x M3x8mm SHCS để gắn nguồn và gắn bộ chuyển đổi thanh ray DIN
• 8x M3x18mm BHCS để gắn quạt (nếu dùng insert)
• 8x M3x25mm BHCS để gắn quạt (nếu gắn bằng đai ốc)
• 4x M3x6mm FHCS để gắn nắp
• 4x M3 hex nut để gắn nắp
• 3x JST XH 2p terminal
• Một ít dây điện (22 AWG)
• Mỏ hàn

Chuẩn bị:

• Chuẩn bị terminal JST XH 2p, nối thêm 2 dây vào mỗi chân (ví dụ một dây 40mm và một dây 50mm)
• Lắp JST XH 2p vào mặt trước, đảm bảo luồn một dây từ mỗi chân qua các lỗ phía sau
• Hàn các đầu dây vào JST XH 2p
• Lắp các terminal JST XH 2p vào các lỗ trong khi đẩy dây ngược vào khoang bên trong
• Cố định bằng một chút keo CA

Lắp đặt:

• Ép các heat insert vào cả hai mặt
• Đặt đai ốc của nắp vào bên trong các cạnh
• (Tùy chọn) ép heat insert vào các vị trí gắn ốc quạt, hoặc cố định bằng đai ốc
• Lắp quạt
• Lắp bộ nguồn
• Lắp nắp
• Lắp các kẹp thanh ray DIN

Sử dụng các kẹp thanh ray DIN từ dự án "DIN rail bracket redux", lấy cảm hứng từ Dual UHP mount của DoubleT, nhưng đây là thiết kế gốc hoàn toàn khác.
