DIN Rail Bracket Redux (Mẫu Kẹp Ray DIN)
Phiên bản Redux của mẫu kẹp ray DIN, được thiết kế lại hoàn toàn với các tùy chọn tự cắt ren, chờ ren và nguyên khối. Dễ dàng chỉnh sửa và tương thích ngược với các thiết kế cũ.
Mô tả
Ờ, tui làm lại nữa rồi. Cái ban đầu chỉ là một bản chỉnh sửa nhỏ thôi mà giờ thành ra dự án cả tuần. Nói ngắn gọn là tui đang cố chỉnh sửa cái mẫu gốc nhưng gặp mấy cái trục trặc kỳ cục của nó (ví dụ: một cái rãnh cắt hình tam giác 10μm làm tui không chỉnh được mấy cái vát cạnh), nên tui làm lại từ đầu luôn mà vẫn đảm bảo tương thích ngược hoàn toàn. Tui hy vọng việc chỉnh sửa cái mẫu này sẽ dễ hơn nhiều so với bản gốc.

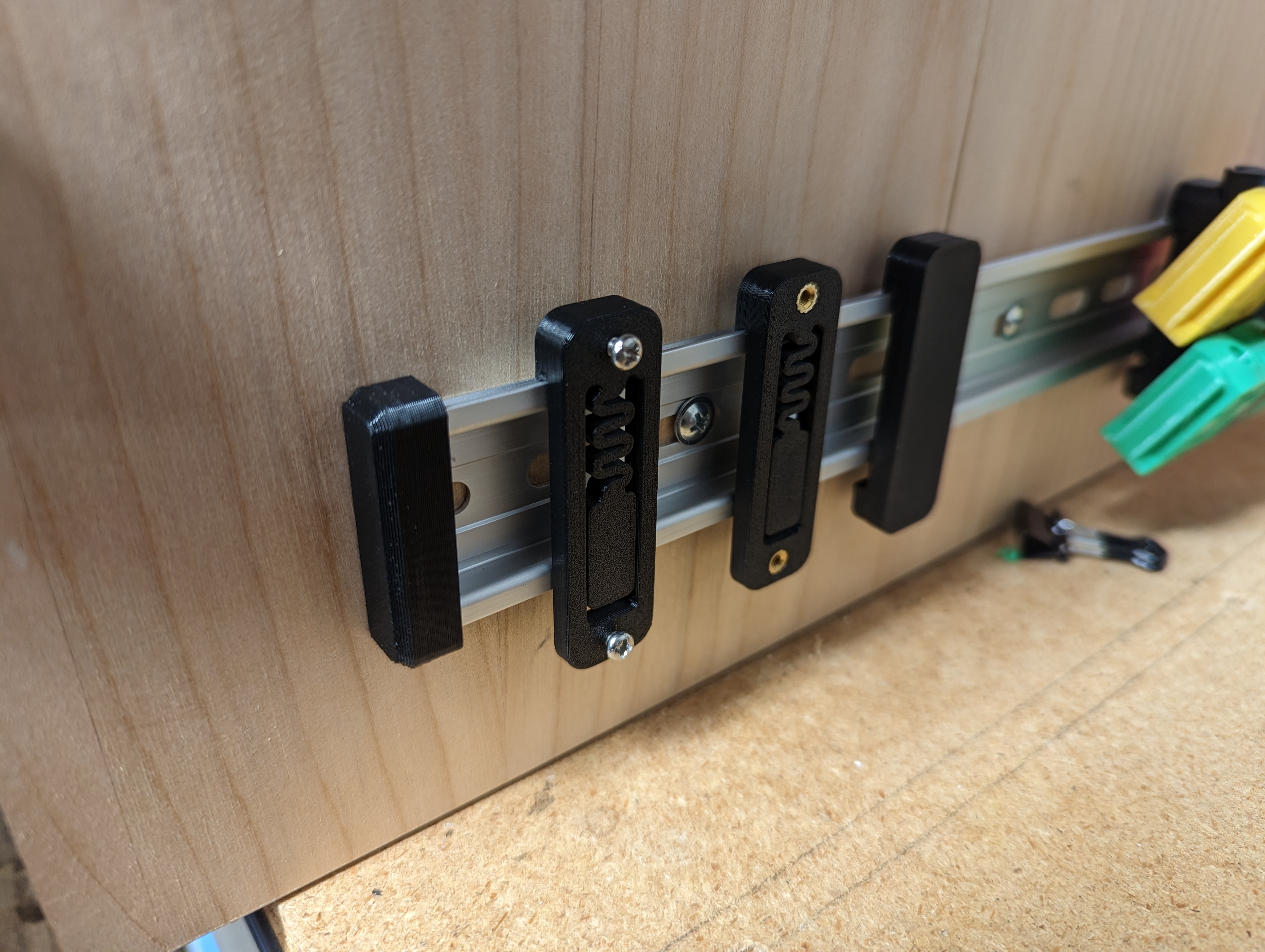

Hiện tại, có ba phiên bản:
- Selftap (Tự cắt ren): Dựa trên thiết kế gốc của Fabian, với lỗ có kích thước để ăn khớp với ren M3. Tui có thêm mấy cái vát để bắt vít dễ hơn.
- Heatset (Chờ ren): Dùng được cho các loại insert đồng M3x5x4 cỡ “Voron”. Dùng cái này nếu bạn muốn có thể tháo kẹp ra dễ dàng.
- Unibody (Nguyên khối): Phiên bản này thì gần như vô dụng nếu dùng một mình (trừ khi bạn muốn dán cái gì đó lên nó), nhưng có thể dùng làm nền cho các thiết kế khác.
Phiên bản selftap và heatset có khoảng cách lỗ giống với thiết kế của Fabian (51mm), cho phép sử dụng với các bản chỉnh sửa của mẫu gốc.
Thông số
| Parameter (Thông số) | Value (Giá trị) | Description (Mô tả) |
|---|---|---|
| chamfer | 0.4mm | Vát cạnh toàn cục |
| selftap_hole | 2.8mm | Đường kính lỗ selftap |
| heatset_hole | 4.6mm | Đường kính lỗ heatset |
| heatset_height | 5.0mm | Chiều cao insert heatset |
| closed_width | 34mm | Khoảng cách giữa hai đầu lò xo cố định và di động khi chưa gắn vào ray DIN |
| slide_clearance | 02mm | Khe hở cho các thanh trượt giữ khối lò xo cố định |
| spring_width | 1.6mm | Độ dày của lò xo dùng để kẹp ray DIN |
| spring_radius | 0.4mm | Bán kính bên trong của lò xo (điều chỉnh bước) |
Nhật ký thay đổi
| Date (Ngày) | Changes (Thay đổi) |
|---|---|
| 2023-06-27 | Thêm phiên bản heatset 4.2mm |
| 2023-07-05 | Thêm phiên bản đảo ngược cho phép gắn vít từ phía sau; Tải lên file 3mf cho các kẹp riêng lẻ |
| 2023-11-25 | Thêm phiên bản unibody-simple và unibody-short |
