Hệ thống ngăn kéo tam giác Modular

Chào bạn!

Lưu ý rằng đây là các hình ảnh Blender render—mình không có máy in 3D để test trực tiếp. Các thông số CAD được thiết kế rất chuẩn, nhưng mình rất mong nhận được phản hồi từ các bạn. Nếu bạn in mẫu này, hãy nhớ chia sẻ "Make" cho mọi người cùng xem nhé!

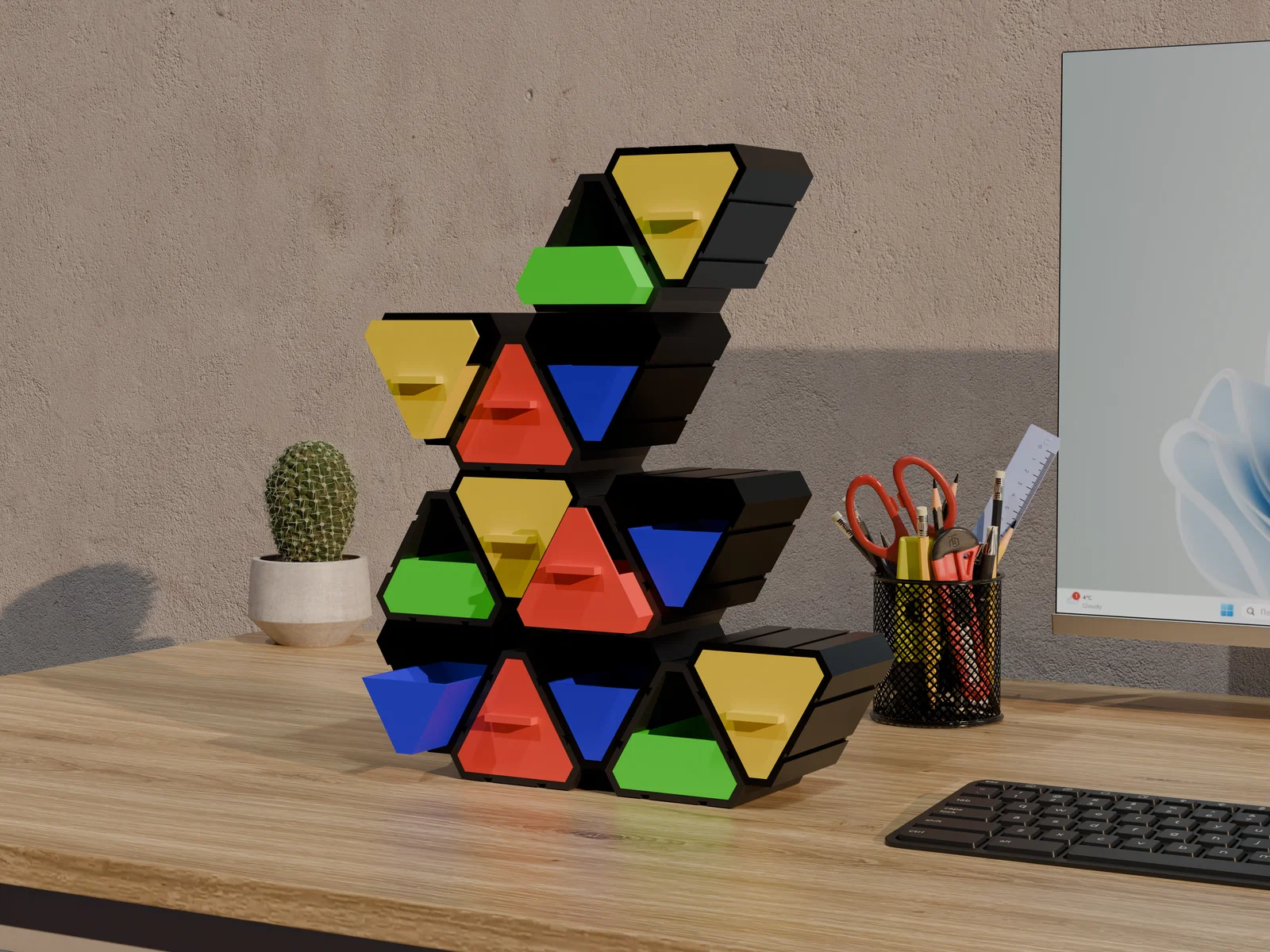

HỆ THỐNG NGĂN KÉO TAM GIÁC MODULAR Một bộ dụng cụ tổ chức bàn làm việc được lấy cảm hứng từ Nanoleaf và IKEA Kallax. Bạn có thể chồng tầng và mở rộng theo bất kỳ hướng nào (kể cả hướng cắm xuống) mà không cần dùng keo, nam châm hay ốc vít.

TÍNH NĂNG & THÔNG SỐ KỸ THUẬT

• Modular: Dễ dàng mở rộng hệ thống theo mọi hướng.
• Vách cứng cáp: Vách ngoài dày 2mm, in đặc hoàn toàn chỉ bằng cách thiết lập perimeters.
• Độ dài cạnh: 70 mm
• Chiều sâu: 80 mm (khoang ngăn kéo bên trong: 78 mm)
• Độ hở ngăn kéo: 0.1 mm mỗi bên để kéo ra vào mượt mà.

IN & LẮP RÁP (Xem ảnh chụp màn hình buildplate)

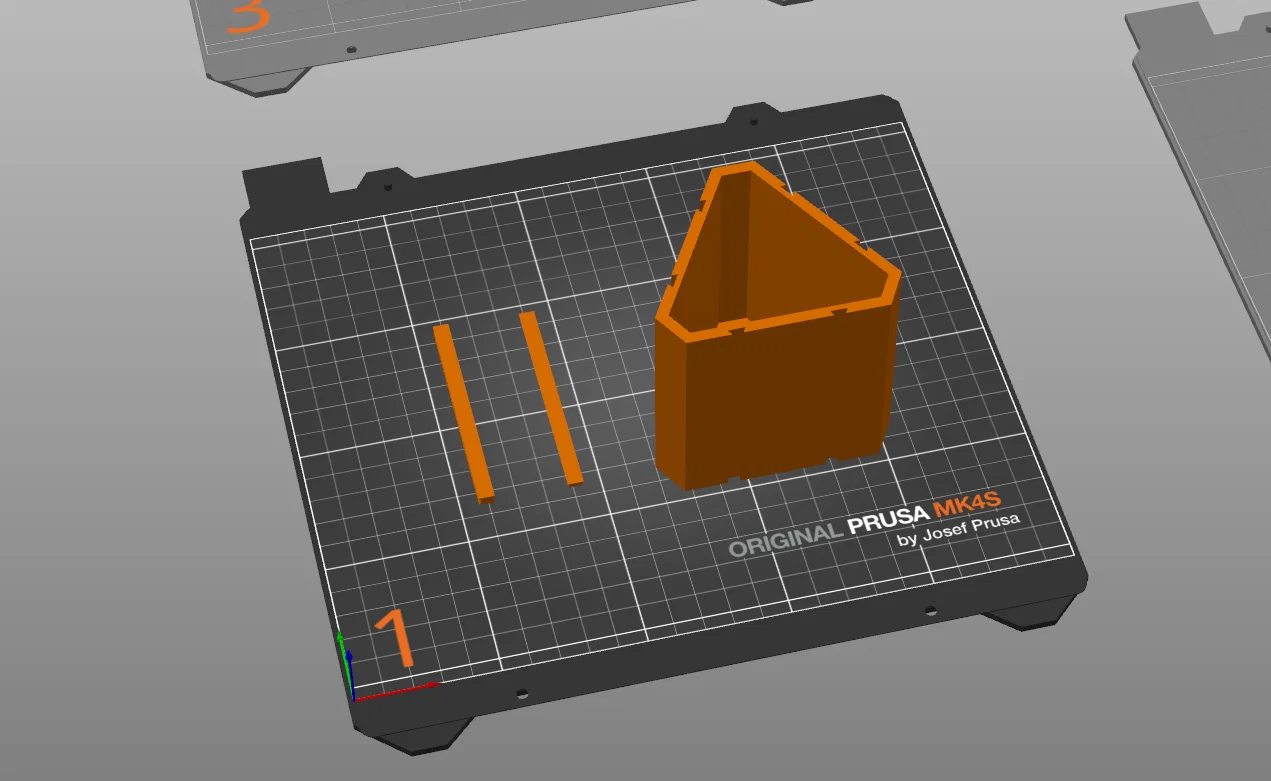

• Plate 1: Khung chính & Khớp nối (đặt nằm trên mặt lưng, không cần support). Dùng 5 perimeters để vách được đặc.

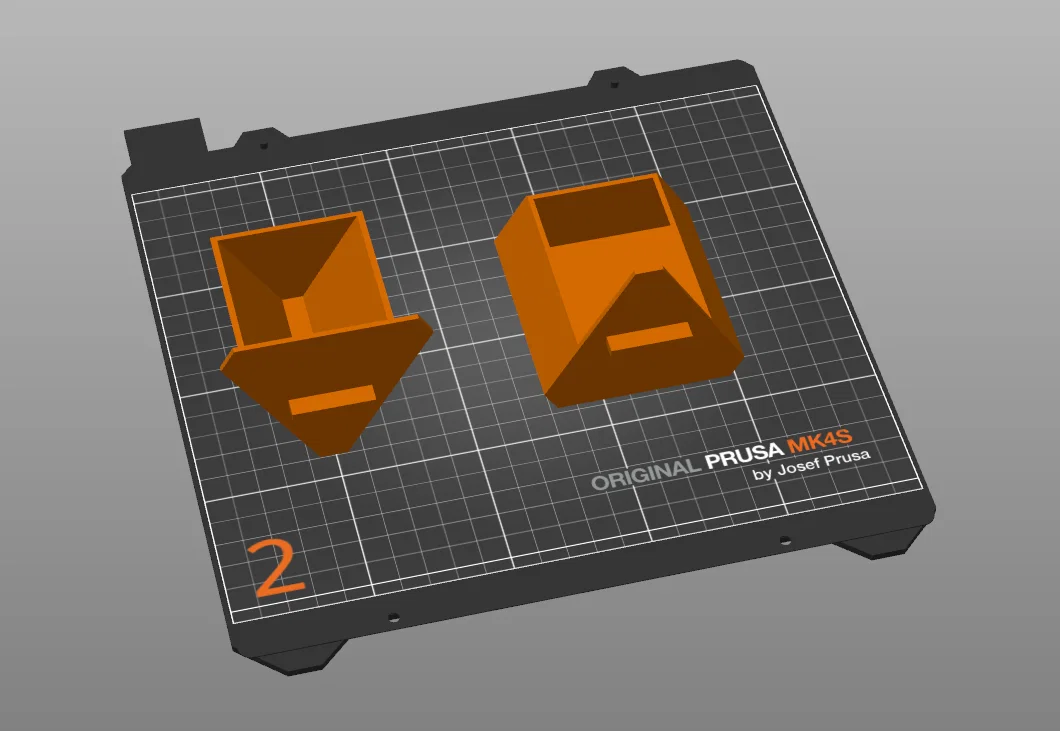

• Plate 2: Ngăn kéo kèm tay cầm (đặt nằm trên mặt đáy, cần một ít support dưới tay cầm).

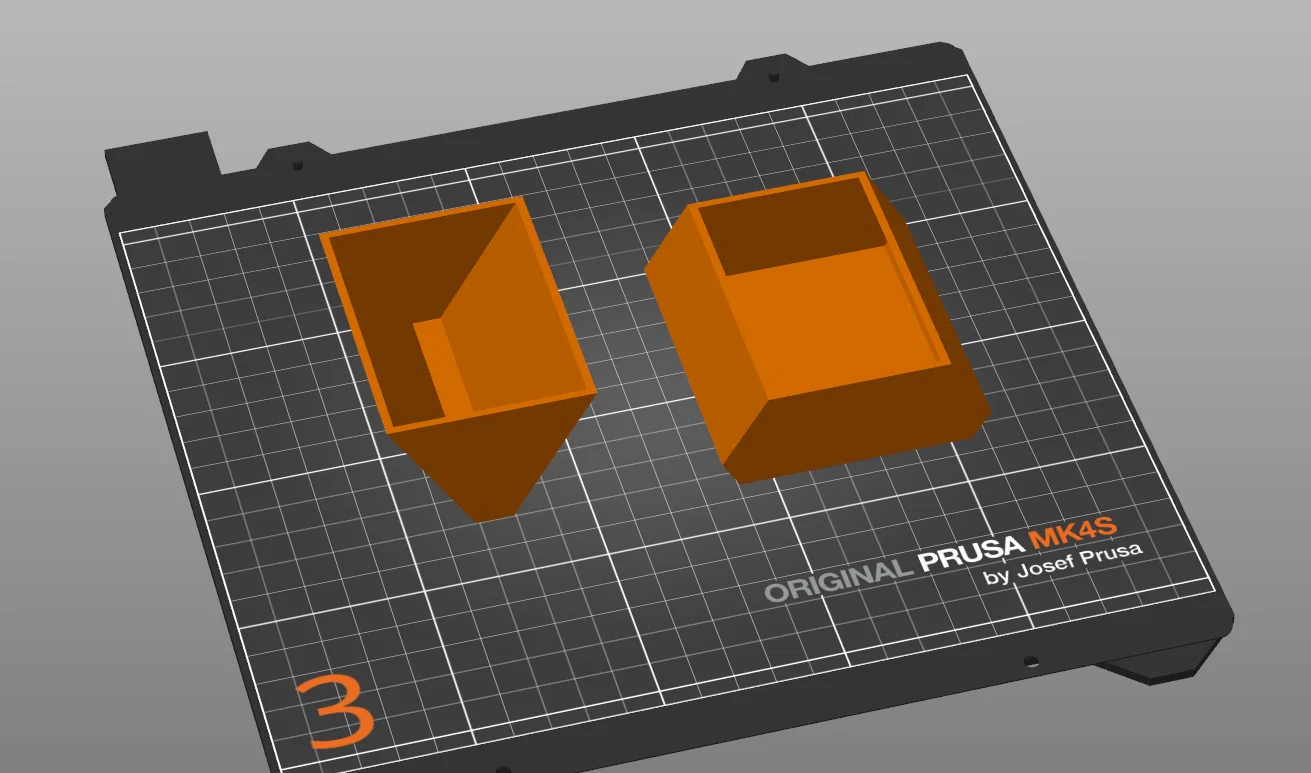

• Plate 3: Khay mở (đặt nằm trên mặt đáy, không cần support).
• Lắp ráp: Căn chỉnh các khung và trượt "Active Connectors" vào các khe liền kề. Dùng "Blank Covers" để che các cạnh ngoài cùng.

HƯỚNG DẪN TRỰC QUAN CÁC FILE STL

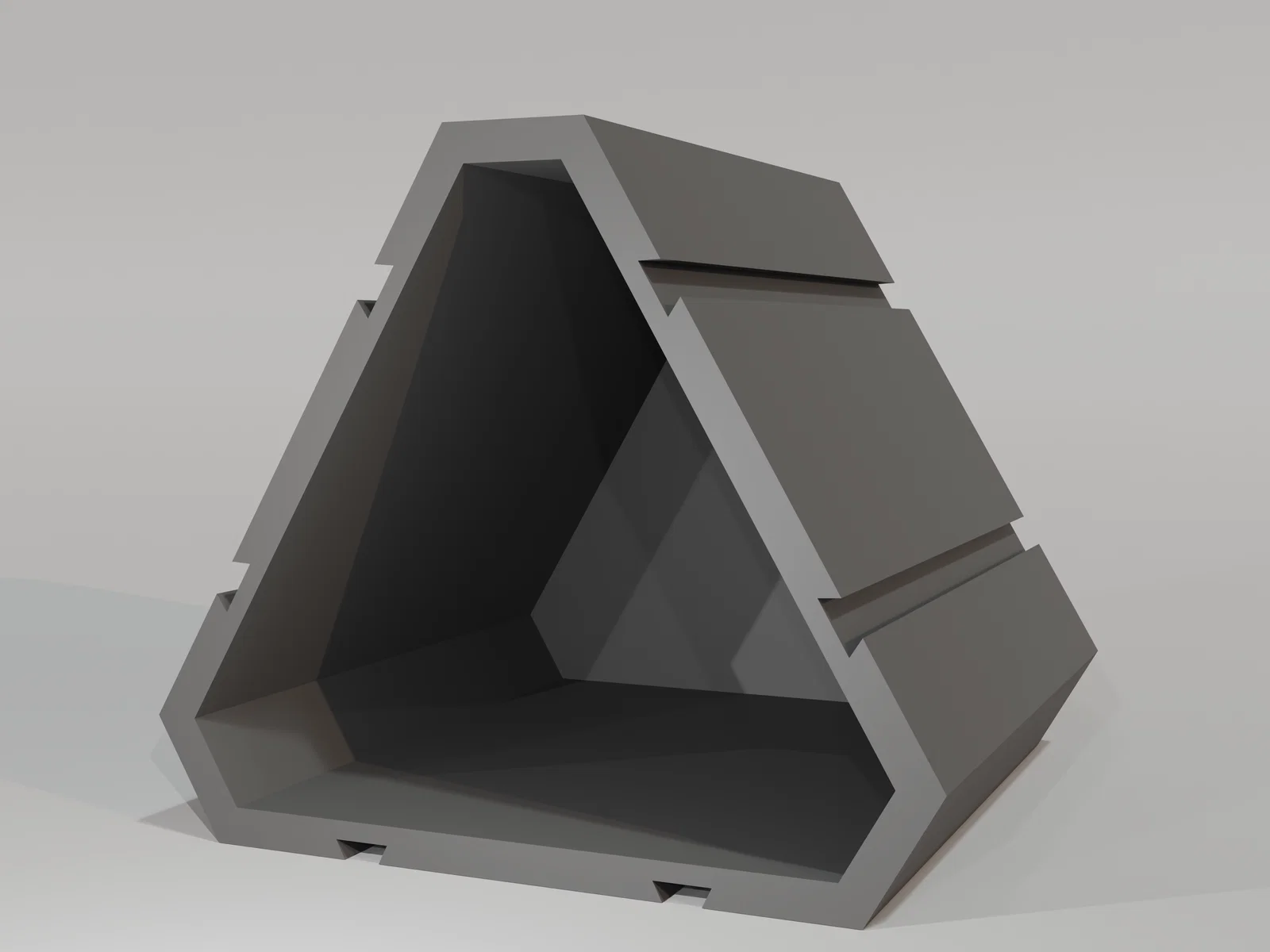

• Màu đen: Khung chính
• Màu đen: Blank Cover (trái) & Active Connector (phải)

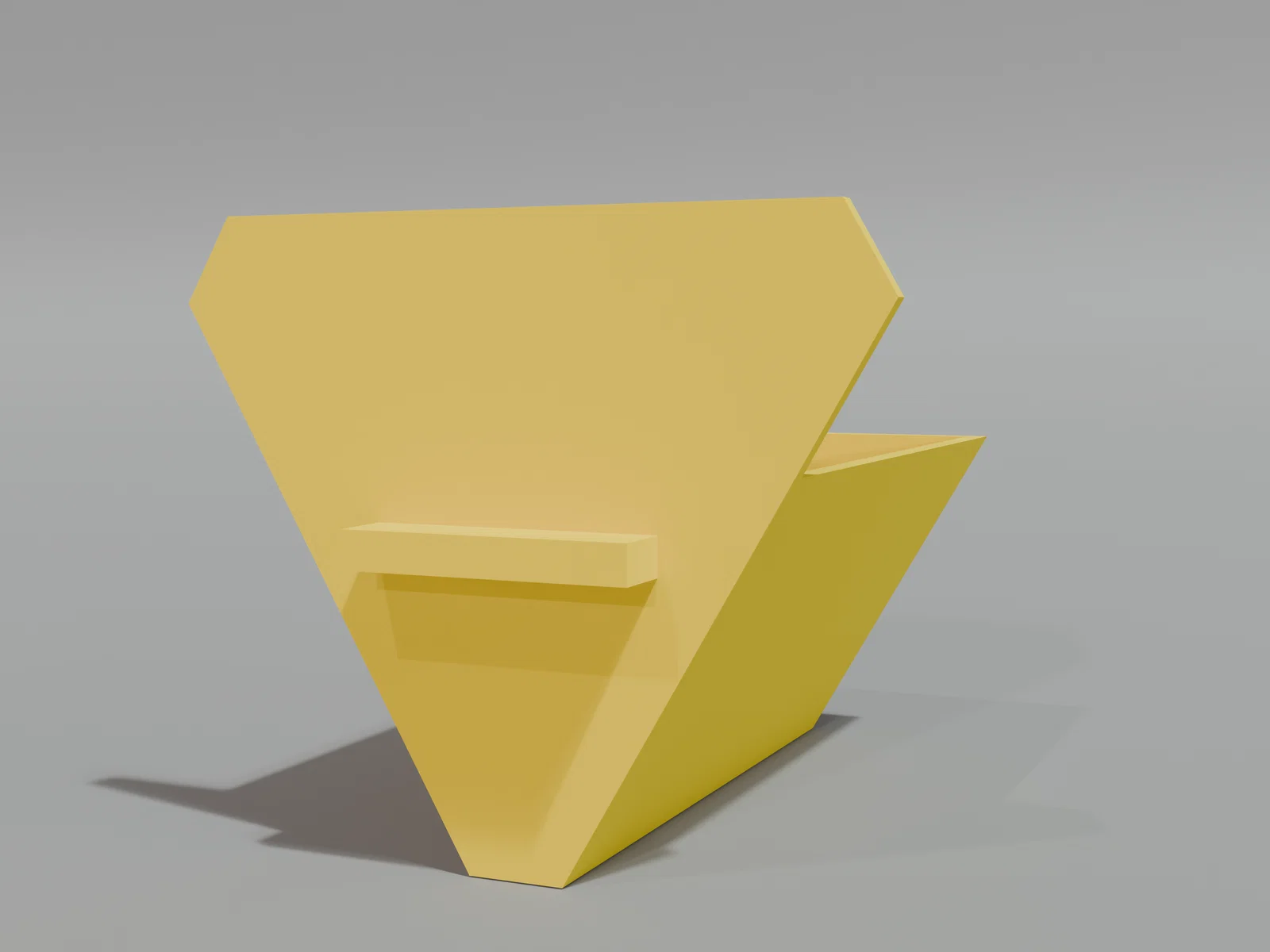

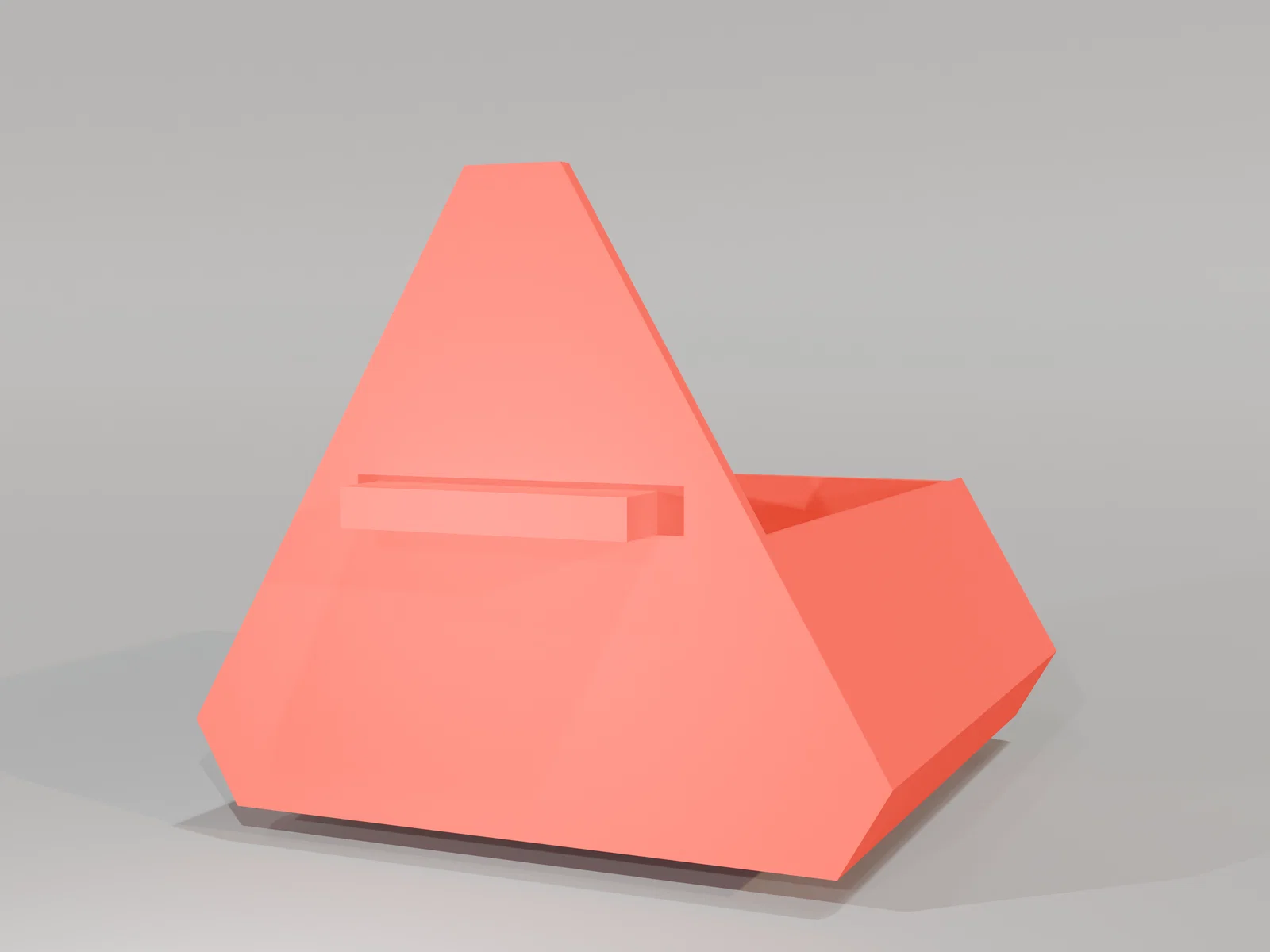

• Đỏ / Vàng: Ngăn kéo kín có tay cầm (Rộng / Hẹp)

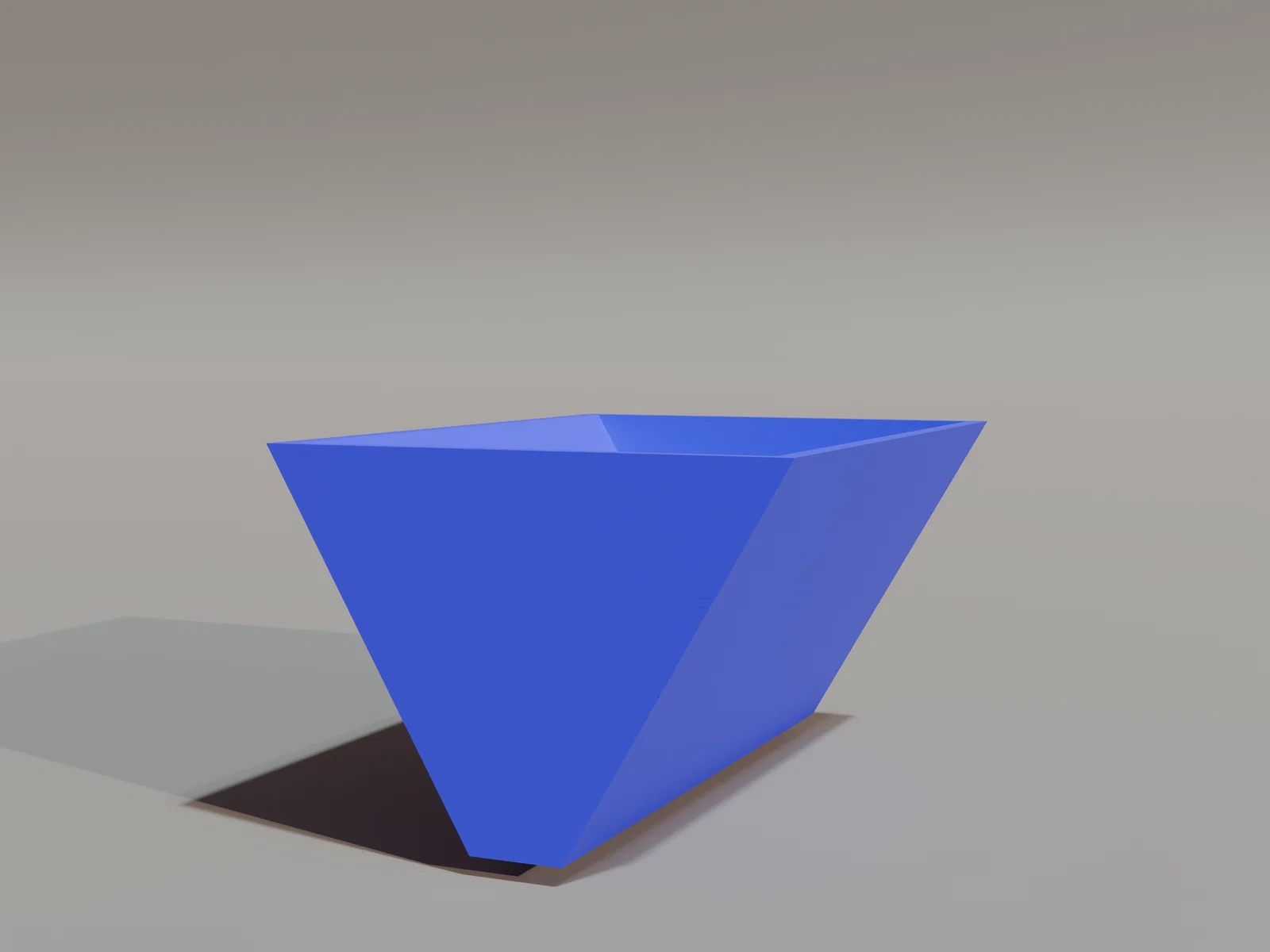

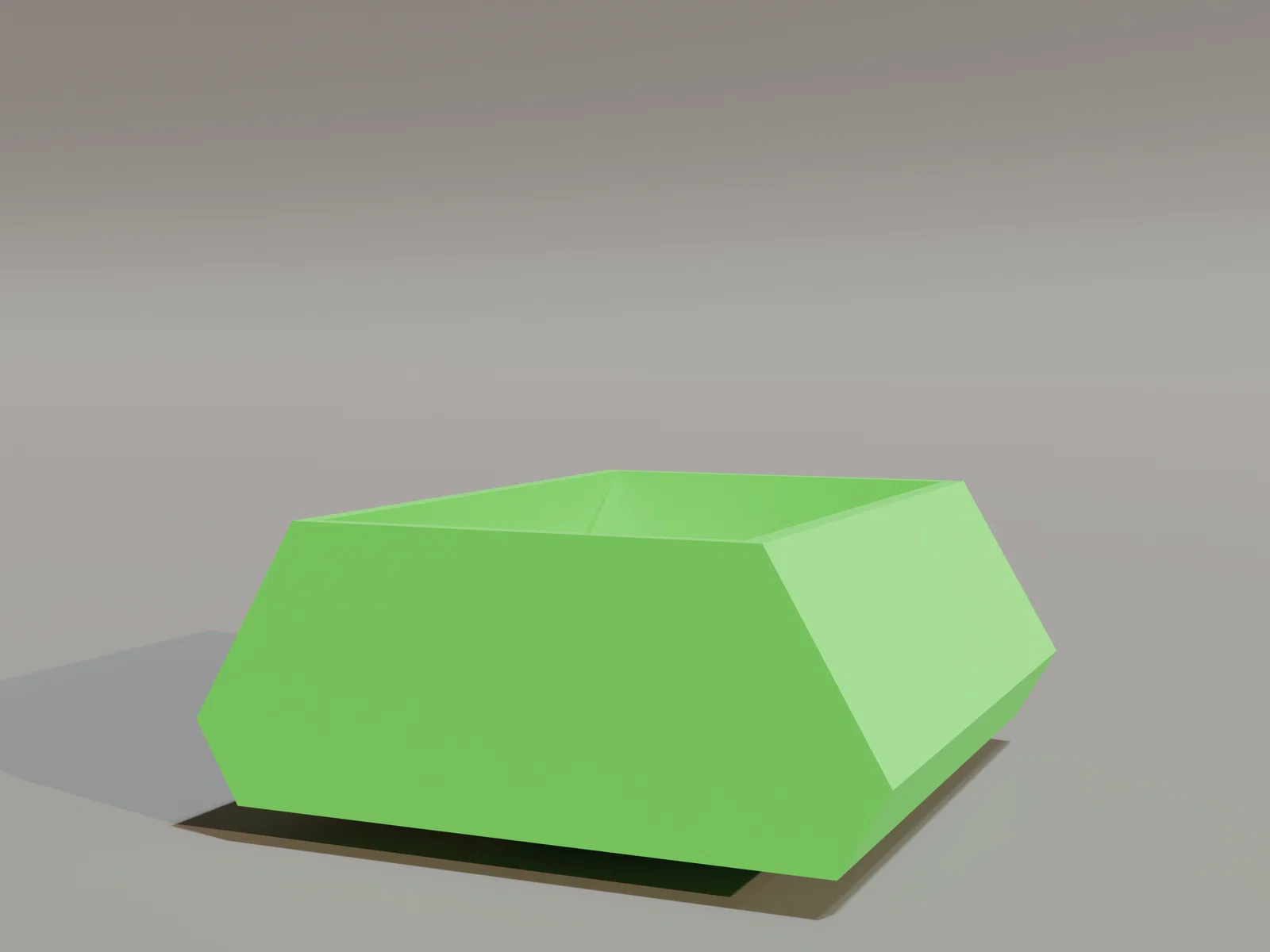

• Xanh lá / Xanh dương: Khay mở không tay cầm (Rộng / Hẹp)

Nếu bạn thấy mẫu này hay, hãy tặng mình một like nhé!
