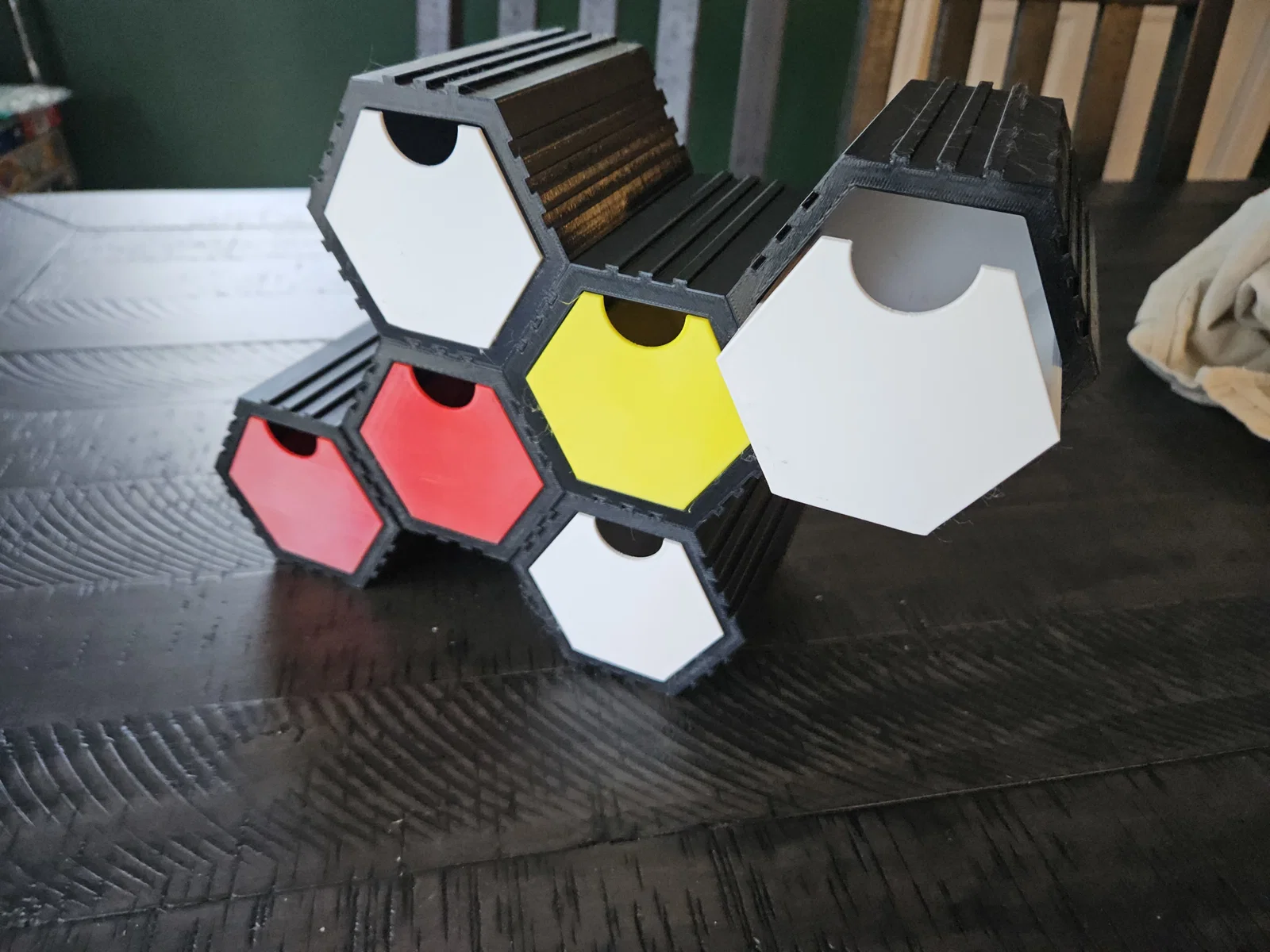

Hộp lục giác tham số (Parameterized Hexabox)

Mẫu thiết kế này đã được tham số hóa (parameterized) nên anh em có thể tùy chỉnh kích thước mà không lo ảnh hưởng đến độ rơ của các chi tiết. Hiện tại, việc tùy chỉnh cần thực hiện trên Autodesk Fusion (hoặc phần mềm nào đọc và chỉnh sửa được file .f3d), nhưng phiên bản OpenSCAD sẽ sớm được cập nhật nha.

Để thay đổi kích thước ngăn kéo theo ý muốn, bạn mở file .f3d trong Fusion rồi vào Modify → User Parameters. Các thông số quan trọng bao gồm:

cubby_size: chiều dài cạnh của ô chứa. Mặc định là 37.5mm.

cubby_wall_thickness: độ dày vách ô chứa. Mặc định là 7mm. Nhớ đừng để mỏng hơn chiều cao của mộng đuôi én (dovetail) nhé.

drawer_length: chiều dài không gian sử dụng bên trong ngăn kéo (Mặc định 100mm).

drawer_clearance: độ rơ giữa ngăn kéo và ô chứa. Mặc định là 0.3mm. Bạn có thể chỉnh xuống 0.25mm hoặc 0.2mm để ngăn kéo khít hơn, bớt lỏng lẻo.

drawer_wall_thickness: độ dày thân ngăn kéo. Mặc định là 2mm.

drawer_pullhole_diameter: đường kính lỗ dùng để kéo ngăn ra. Mặc định là 25mm.

Thông số mộng đuôi én (Dovetail): các thông số mặc định này đã được test kỹ với đầu phun (nozzle) 0.4mm. Nếu bạn dùng đầu phun lớn hơn mà thấy hơi chặt, có thể cần tăng độ rơ lên 0.20mm hoặc tăng góc lên 20 độ.
