Module Cần Gạt Dạng Bánh Răng/Móc SIMINPUT

Module này là một phần của hệ thống hộp nút bấm mô-đun SIMINPUT. Tất cả các file CAD và thông tin chi tiết đều có sẵn miễn phí trên trang web: siminput.com

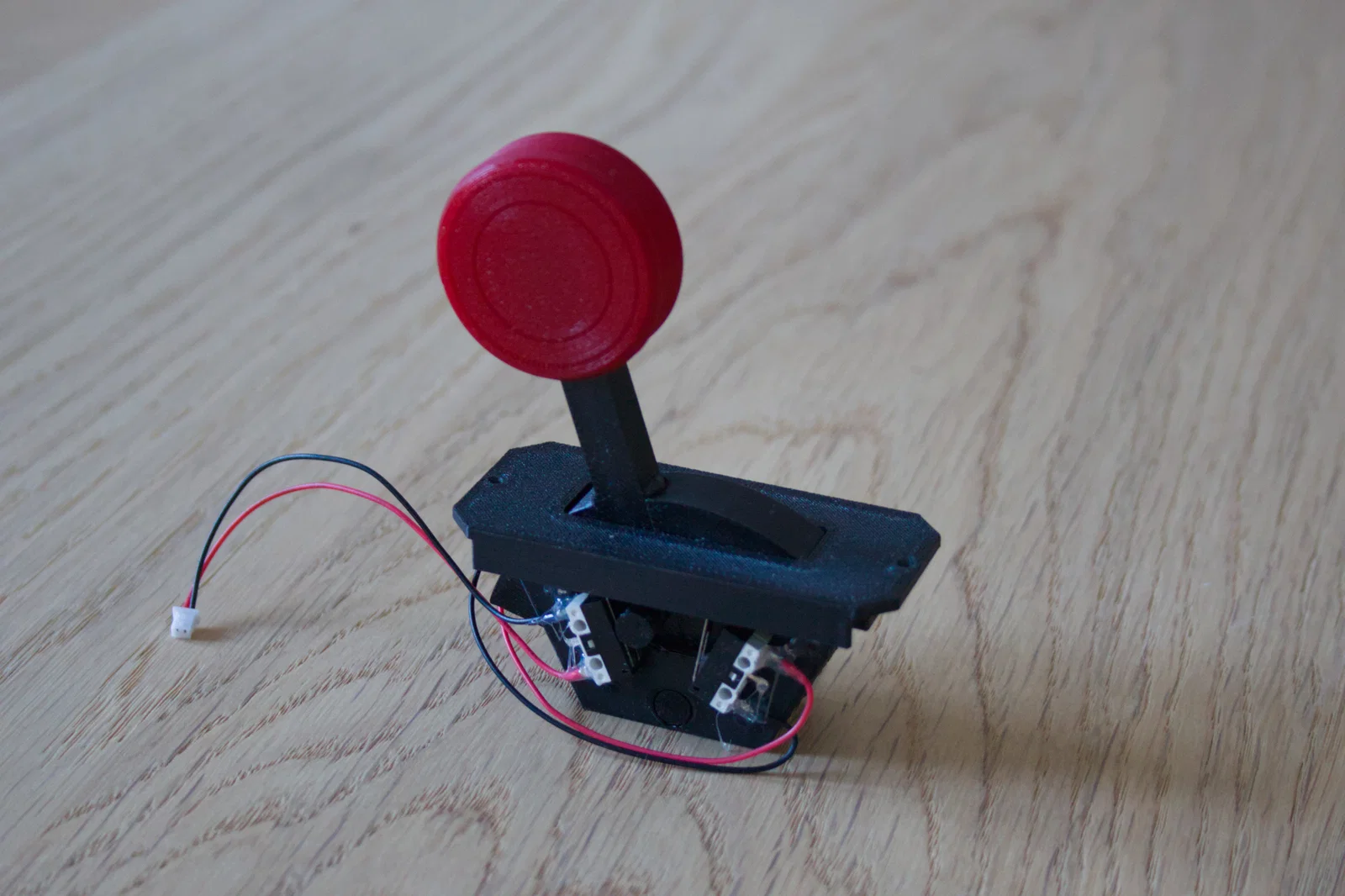

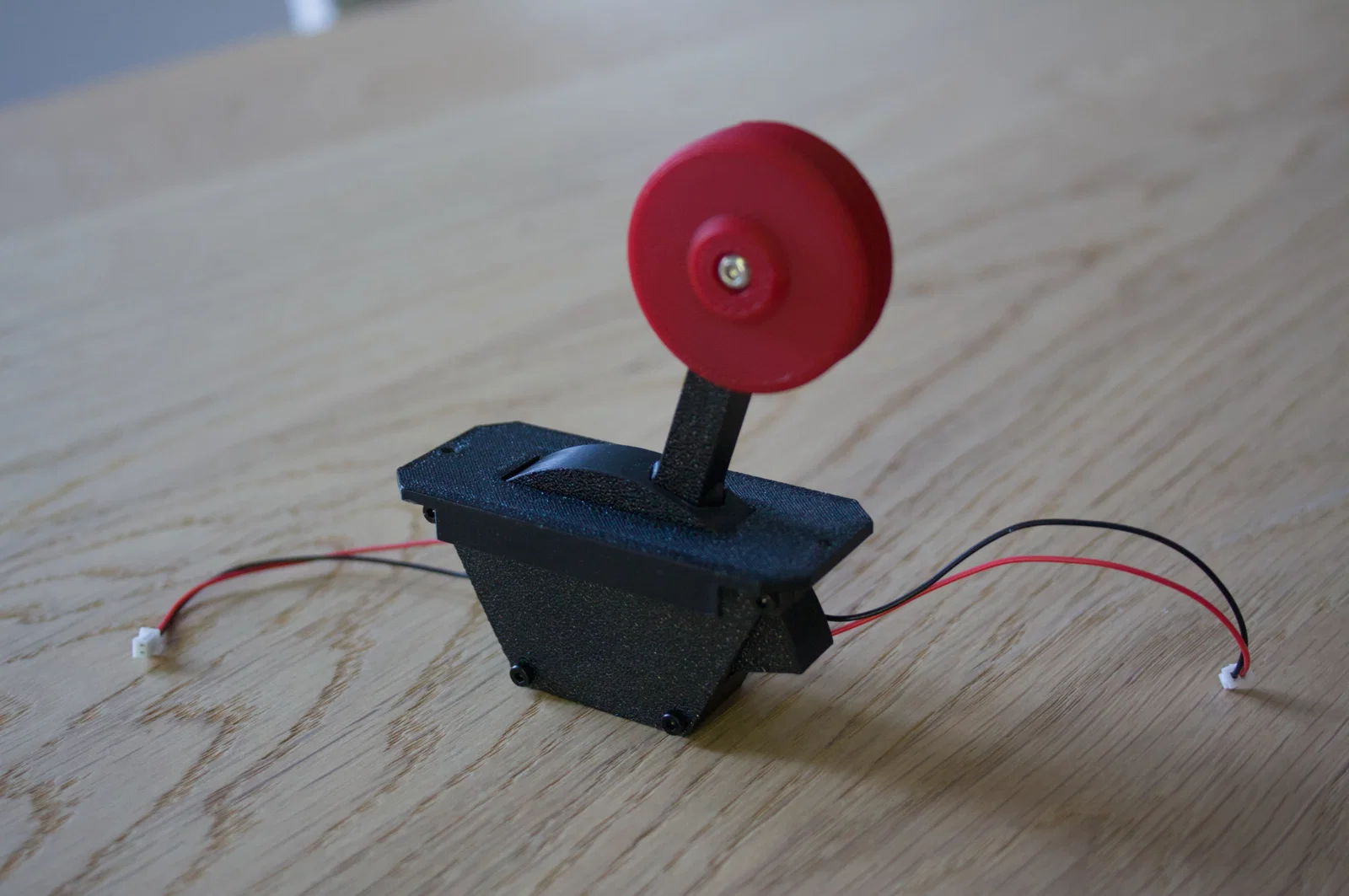

Đây là một cần gạt cơ push-pull nhỏ gọn, đi kèm với đầu núm dạng bánh răng hoặc móc. Module sử dụng loại micro switch tiêu chuẩn kích thước 12.8*7.3mm.

Linh kiện cần thiết

• Chất bôi trơn bất kỳ.
• Keo nến (hot glue).
• Lò xo bi 5x6 (Ví dụ trên Aliexpress)
• 2x micro-switch với cần gạt tối thiểu 11mm (Ví dụ trên Aliexpress)
• Vít M3 (dài 6-8mm)
• 4 x Vít M2 (dài 6-9mm)
• Insert M3x6 với đường kính ngoài 4.5
• 4 x Insert M2x2 với đường kính ngoài 3.2

Bạn có thể dễ dàng thay đổi đường kính ngoài trong CAD. Mỗi con vít cần một insert tương ứng.

Hướng dẫn in

• In phần vỏ (housing) úp mặt trước xuống, dùng tree support.
• Các phần còn lại in với chế độ auto-orient và không cần support.

Hướng dẫn lắp ráp

• Lắp các insert vào.
• Bôi trơn thanh truyền (rod) rồi đặt vào khớp xoay (pivot).
• Nhấn lò xo bi vào lỗ trên cần gạt (có thể cần dùng lực một chút).
• Đặt khớp xoay cùng thanh truyền vào vỏ. Đừng dùng lực quá mạnh.
• Bôi trơn tấm tác động cần gạt (lever action plate) rồi vặn vít cố định.

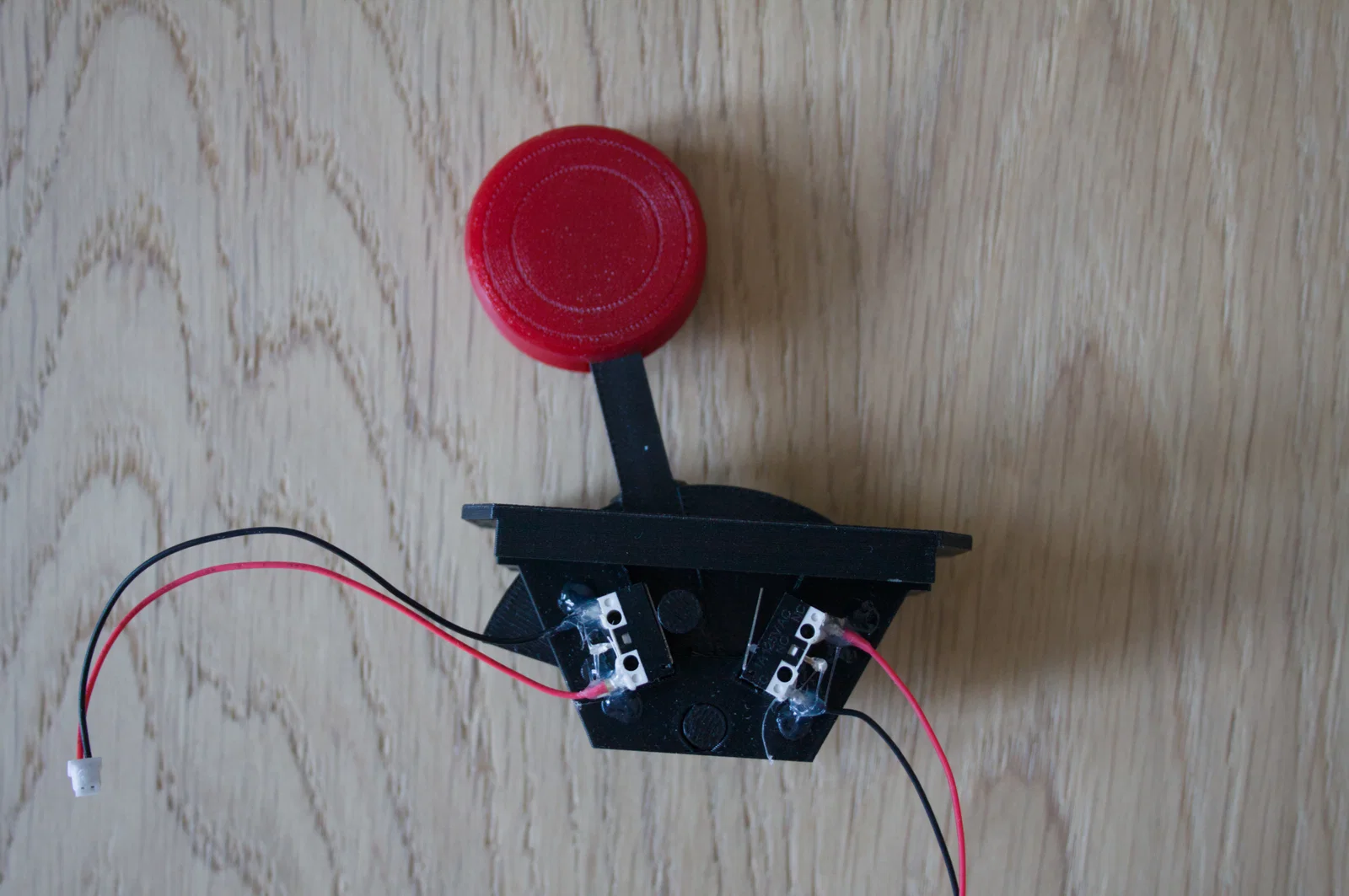

• Dán keo cố định các micro switch vào vị trí (xem hình ảnh để biết hướng lắp).
• Vặn núm điều khiển vào.
