openConnect - Trình tạo kệ Gridfinity

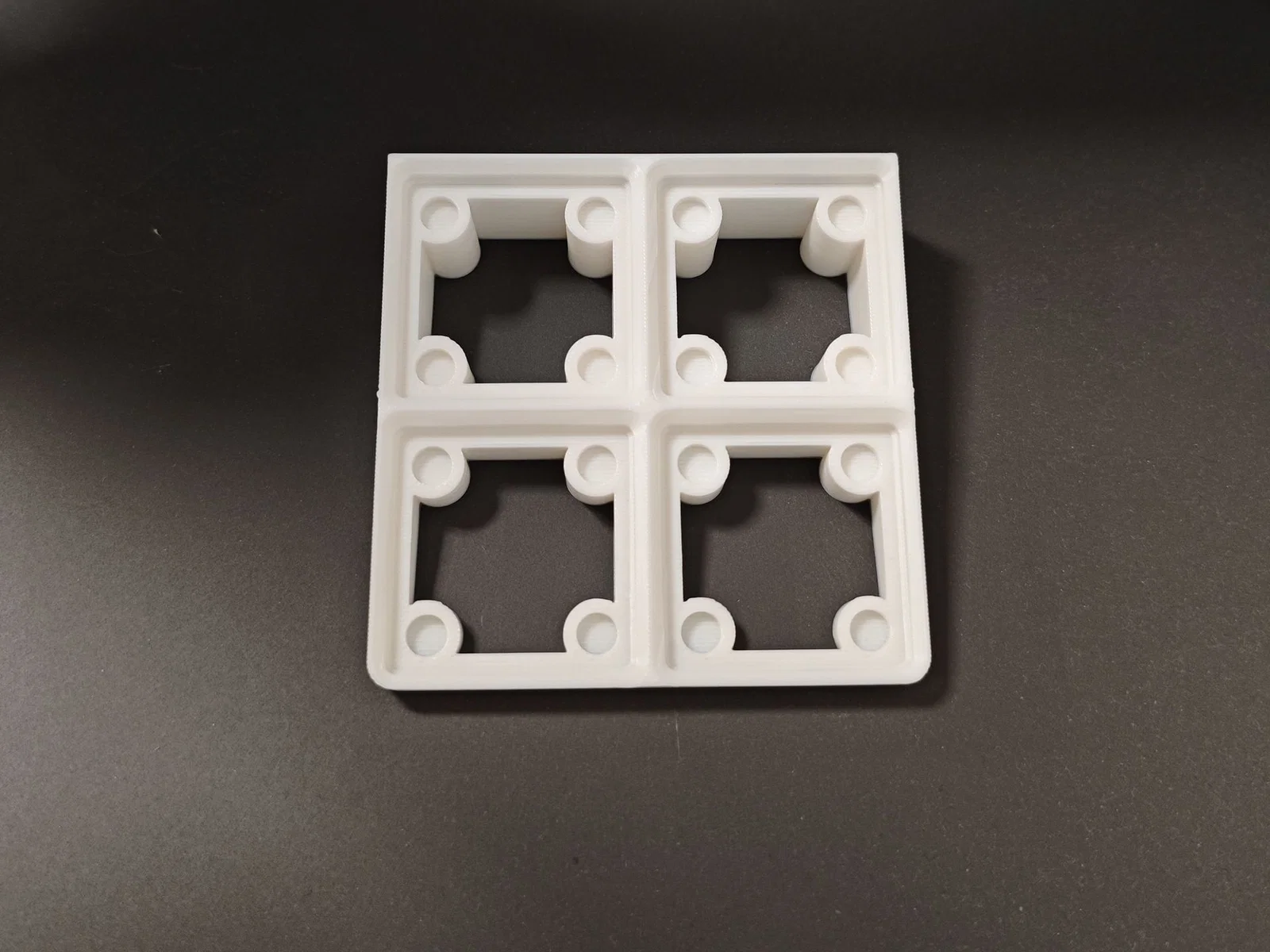

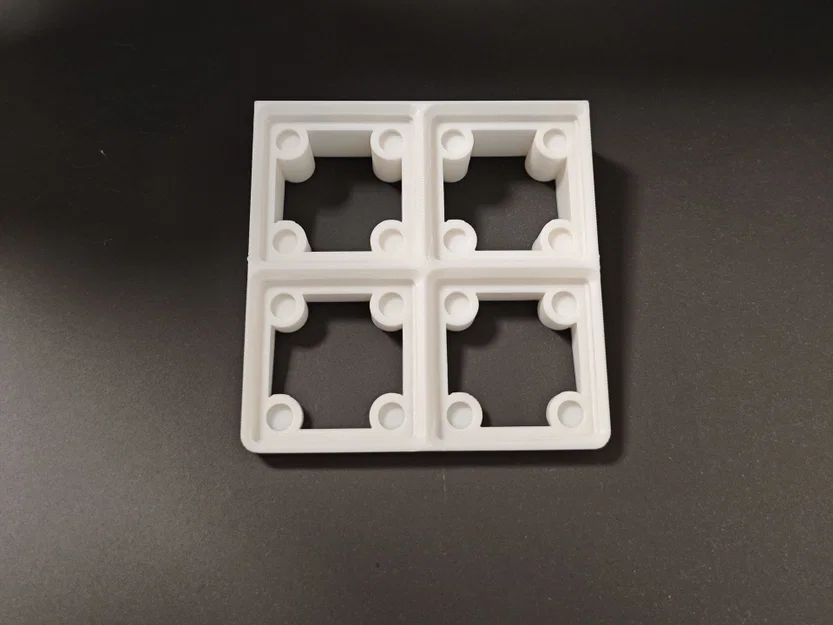

Đây là trình tạo kệ Gridfinity mã nguồn mở cho openGrid, sử dụng hệ thống openConnect. Mẫu này tạo ra một chiếc kệ gắn tường tích hợp sẵn đế Gridfinity, có tùy chọn lỗ nam châm và gờ giữ. Một phần mã nguồn dựa trên Gridfinity Rebuilt.

Hướng dẫn tùy chỉnh:

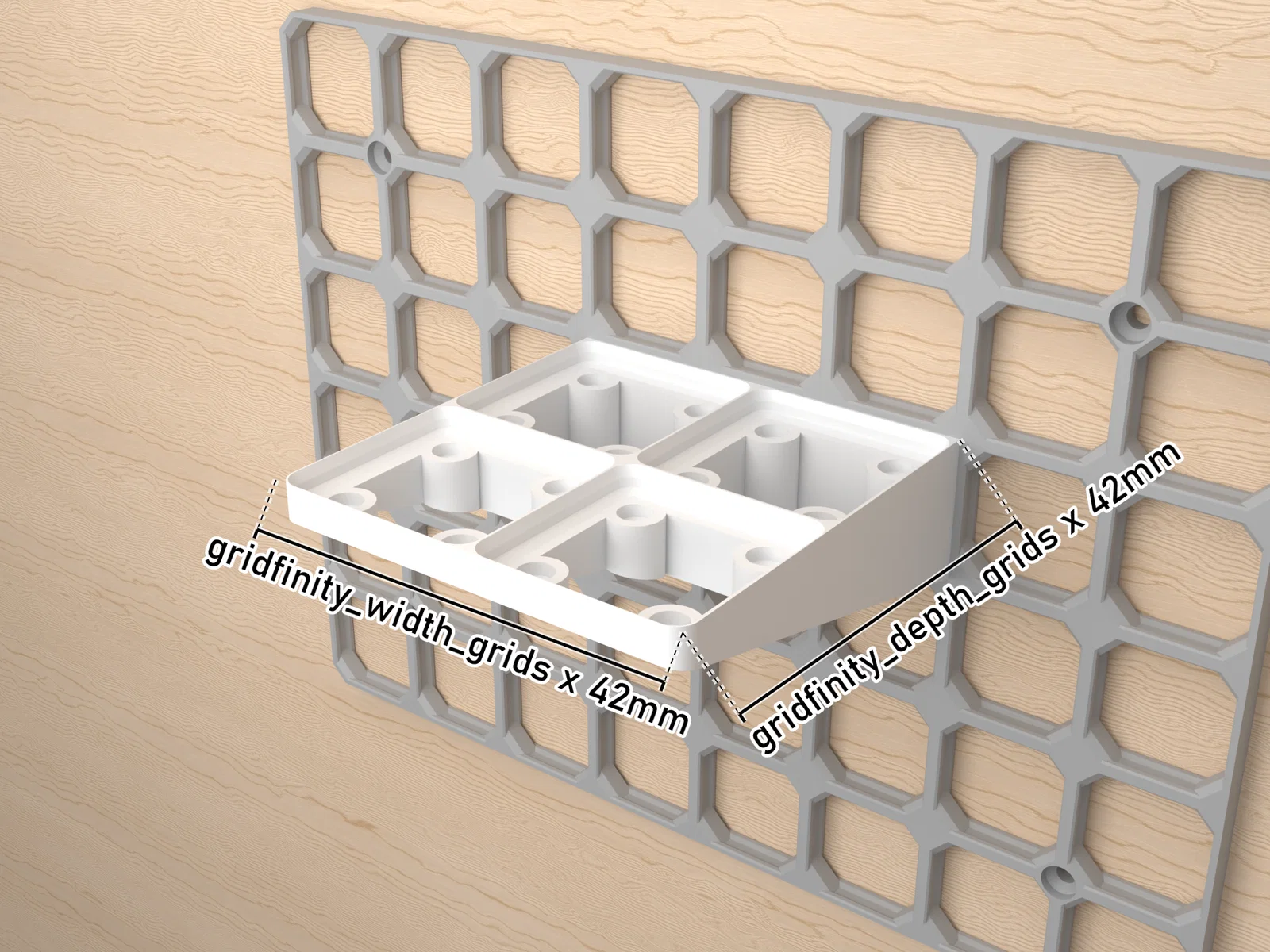

1. Thiết lập lưới Gridfinity: Sử dụng "gridfinity_width_grids" và "gridfinity_depth_grids". Mình khuyên các bạn nên chọn số chẵn cho "gridfinity_width_grids". openGrid được thiết kế dựa trên kích thước của Gridfinity, vì vậy 2 ô Gridfinity sẽ khớp chính xác với 3 ô openGrid.

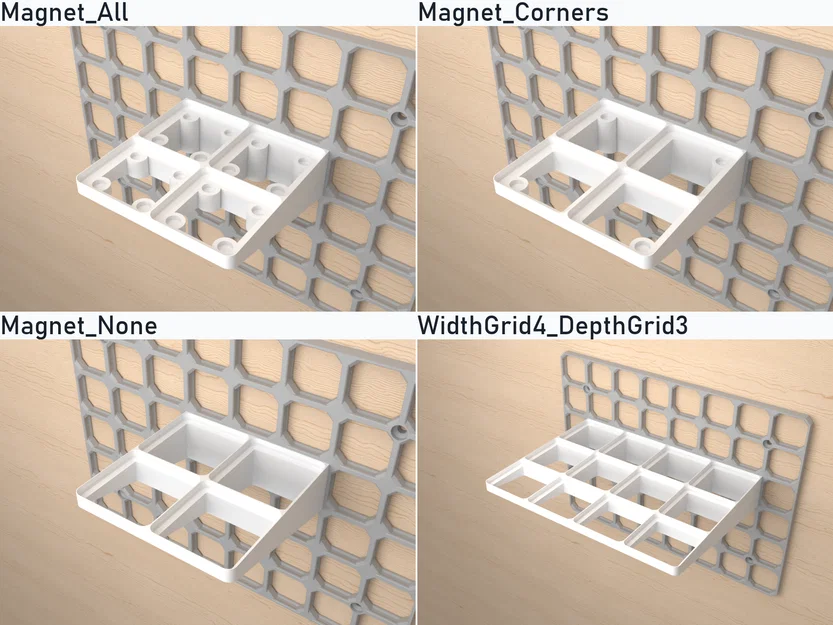

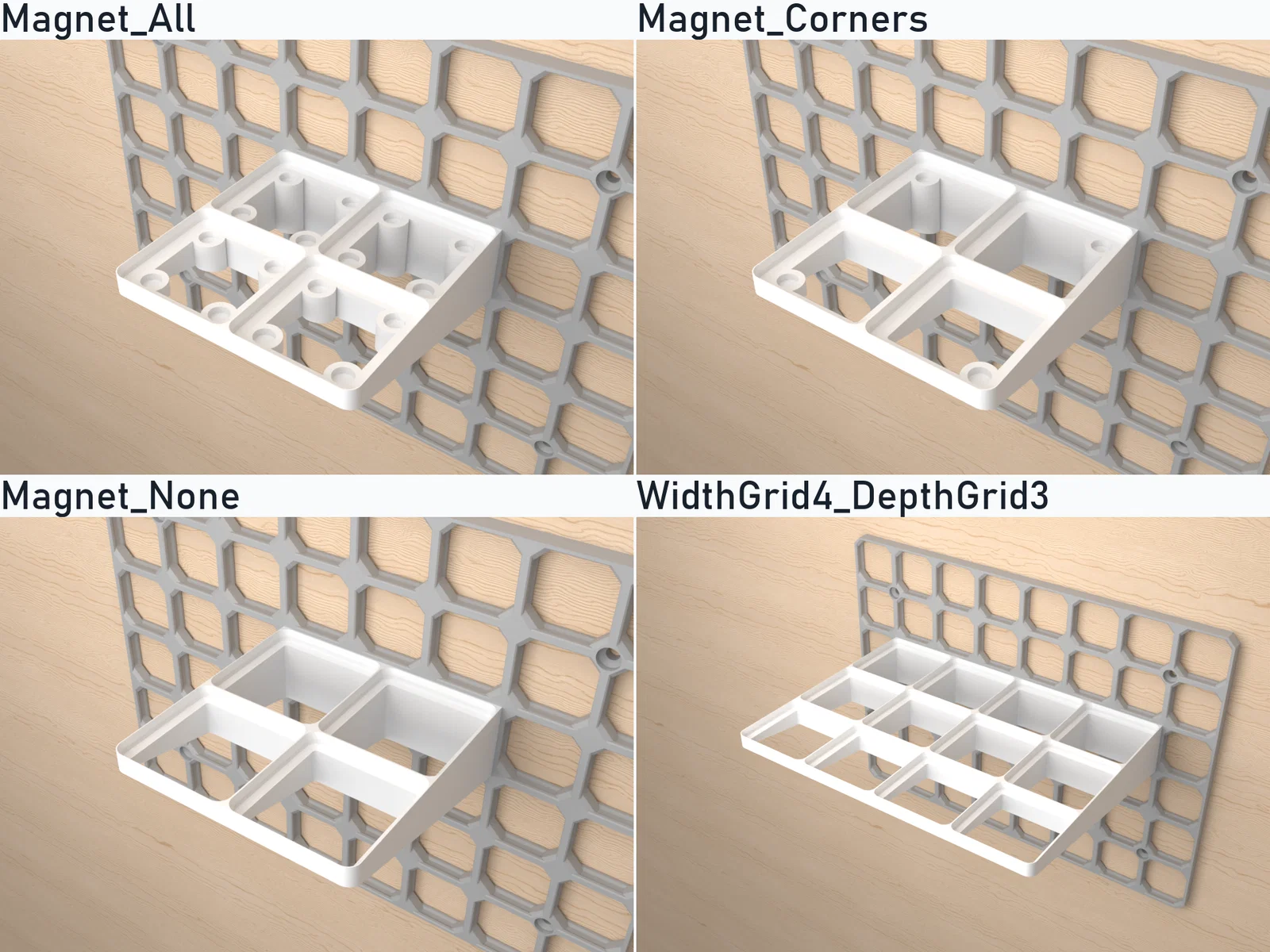

2. (Tùy chọn) Thêm lỗ nam châm: Thiết lập "magnet_position" thành "All" hoặc "Corners Only". Sử dụng "magnet_diameter" và "magnet_thickness" để khớp với kích thước nam châm của bạn.

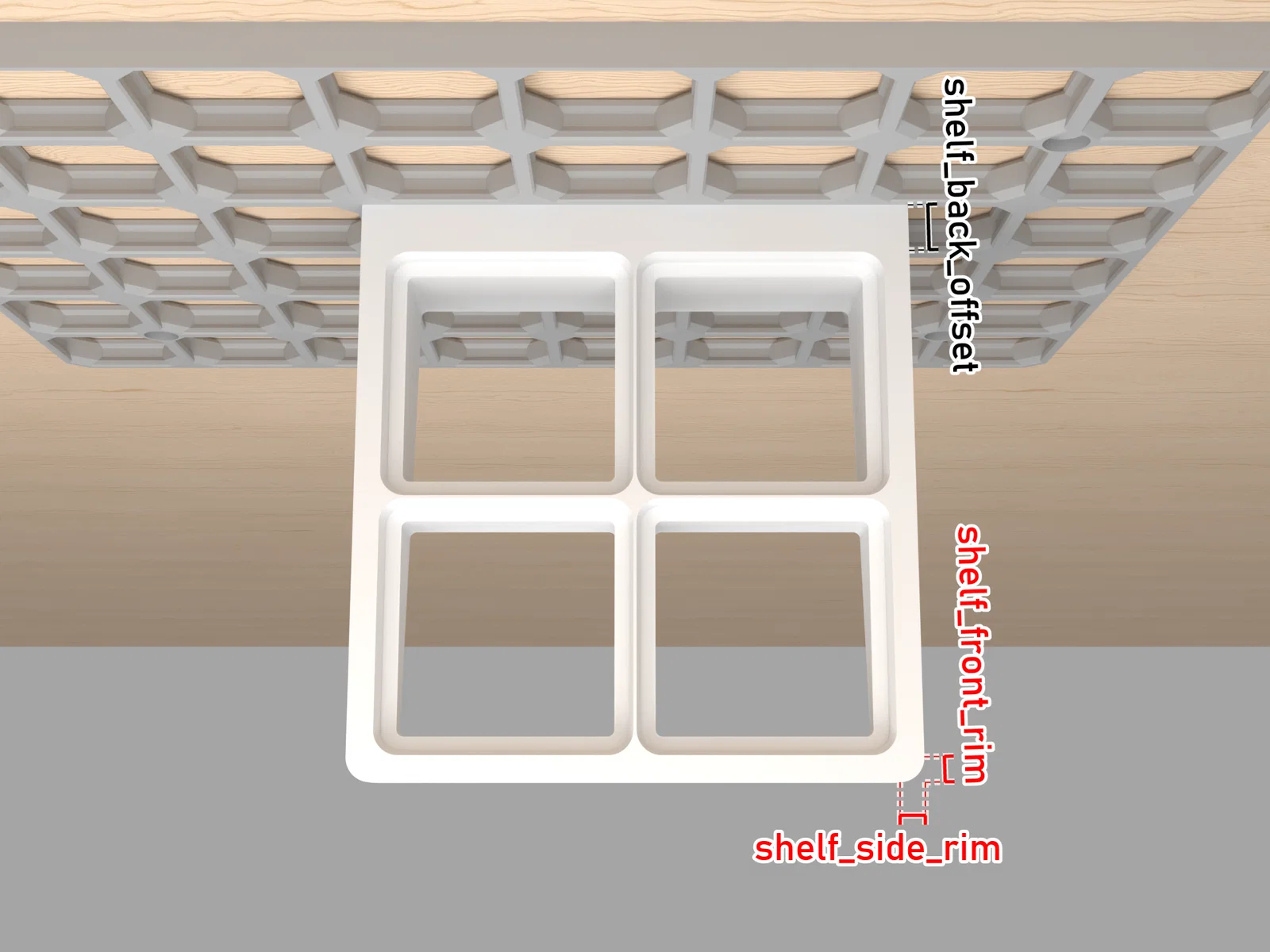

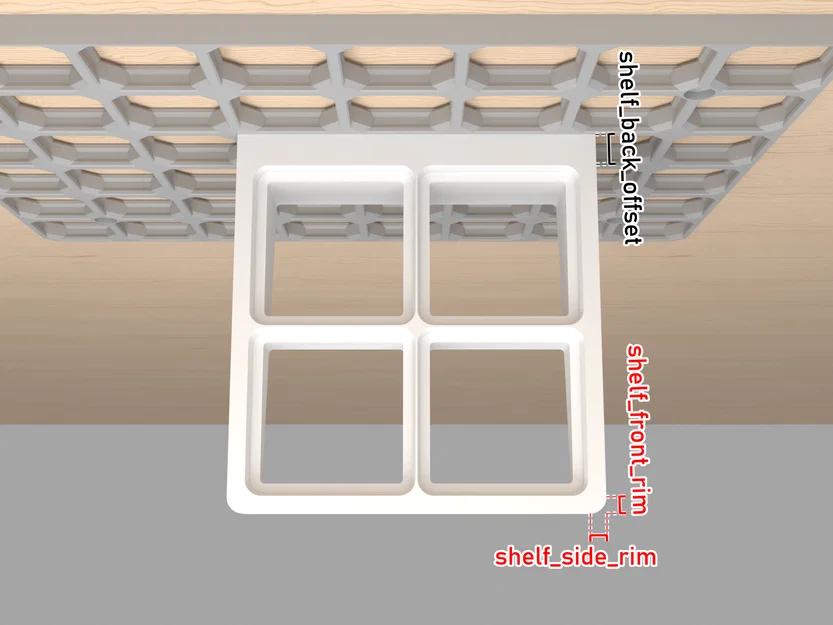

3. (Tùy chọn) Thêm các tính năng cho thân kệ: Sử dụng "shelf_back_offset" để thêm khoảng cách giữa tường và vùng đặt khay Gridfinity. Dùng "shelf_side_rim" và "shelf_front_rim" để thêm viền ở hai bên hoặc phía trước của đế. Sử dụng "shelf_rim_lip_height" để tạo gờ cao giúp giữ các khay trên kệ. Gờ chỉ xuất hiện khi viền bên hoặc viền trước được kích hoạt.

4. (Tùy chọn) Điều chỉnh "slot_horizontal_alignment": Sử dụng tính năng này khi chiều rộng kệ cuối cùng không khớp với lưới openGrid 28mm. Điều này có thể xảy ra khi "gridfinity_width_grids" là số lẻ hoặc khi bạn bật viền cạnh. Hãy điều chỉnh nếu bạn muốn cạnh trái hoặc phải của kệ khớp với một ô openGrid.

5. (Tùy chọn) Điều chỉnh các thiết lập khác:

• "gridfinity_socket_clearance" - tăng thông số này nếu các khay Gridfinity bị quá chặt.
• "slot_lock_distribution" - càng nhiều khe khóa thì khớp nối openConnect càng chặt, nhưng sẽ khó lắp và tháo ra hơn.
• "slot_entryramp_flip" - hướng của đường dẫn vào có thể quan trọng khi lắp đặt trong không gian hẹp.
• "slot_side_clearance" và "slot_depth_clearance" - tăng các thông số này nếu các khe cắm openConnect quá chặt, hoặc giảm bớt nếu chúng bị lỏng.

Mẫu thiết kế này là mã nguồn mở theo giấy phép CC-BY-SA. Giống như tất cả các mẫu OpenSCAD mình thiết kế cho openGrid, bạn có thể tìm thấy chúng trong kho lưu trữ GitHub này. Mọi người cứ tự nhiên sử dụng mã nguồn, mình rất mong nhận được phản hồi và góp ý từ các bạn.
