Bộ chuyển đổi pin AA cho máy xúc ProfessorBoots
Khay pin và nắp đậy được thiết kế để độ chiếc máy xúc ProfessorBoots sang dùng pin AA. Cấu hình 6 viên pin AA cho điện áp khoảng 9V giúp máy hoạt động mạnh mẽ và ổn định hơn so với pin nguyên bản.
Mô tả
Vì đợi pin Fenix về lâu quá nên mình quyết định tự thiết kế một bản độ để cho chiếc máy xúc ProfessorBoots chạy bằng pin AA.

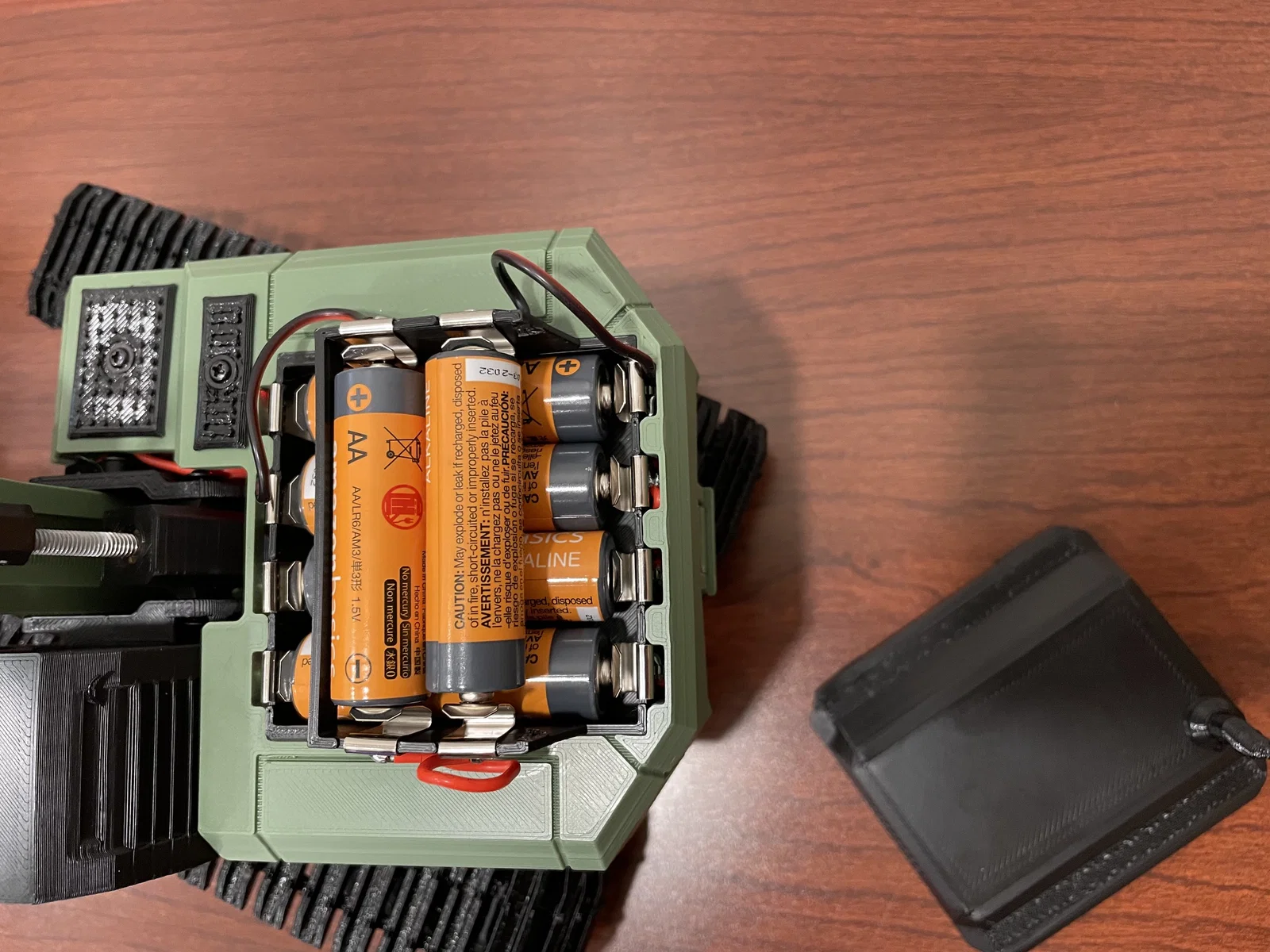

Ban đầu mình dùng 4 viên AA thì thấy hơi thiếu điện, không đủ để hoạt động hiệu quả, nên mình tăng lên 6 viên. Cách này giúp tăng điện áp lên khoảng 9V, nhỉnh hơn so với bản gốc một chút và giờ thì máy đã cực kỳ khỏe. Sắp tới mình sẽ thử dùng loại pin AA sạc USB-C của PaleBlueEarth, loại này chắc chắn sẽ có dung lượng cao hơn ít nhất 1000 mAh so với pin Fenix CR123A. Mình sẽ cập nhật kết quả sau nhé. Còn hiện tại thì pin AA Alkaline vẫn đang hoạt động rất tốt.
Việc in 3D khá đơn giản, chỉ cần dùng một ít support là được.

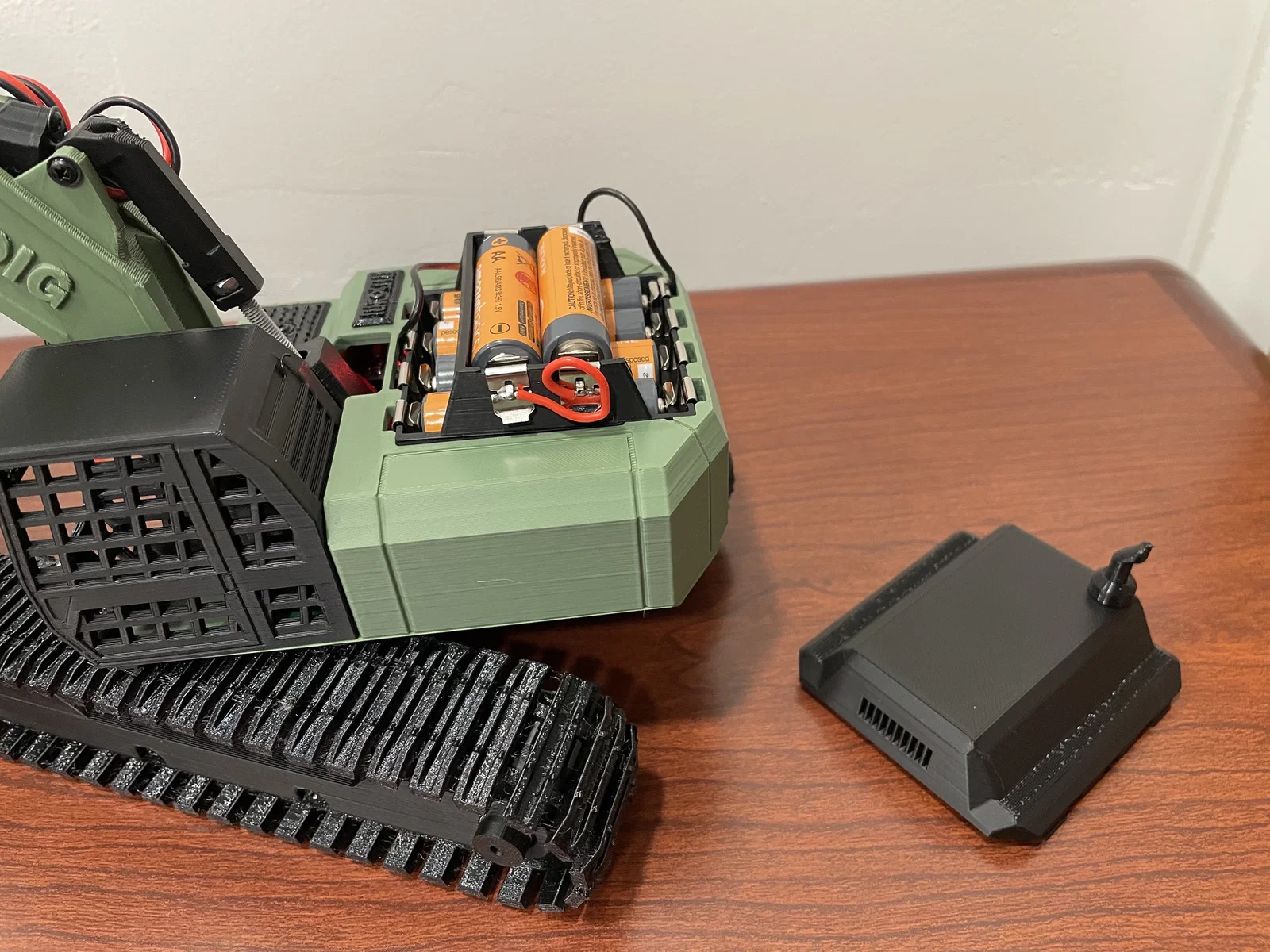

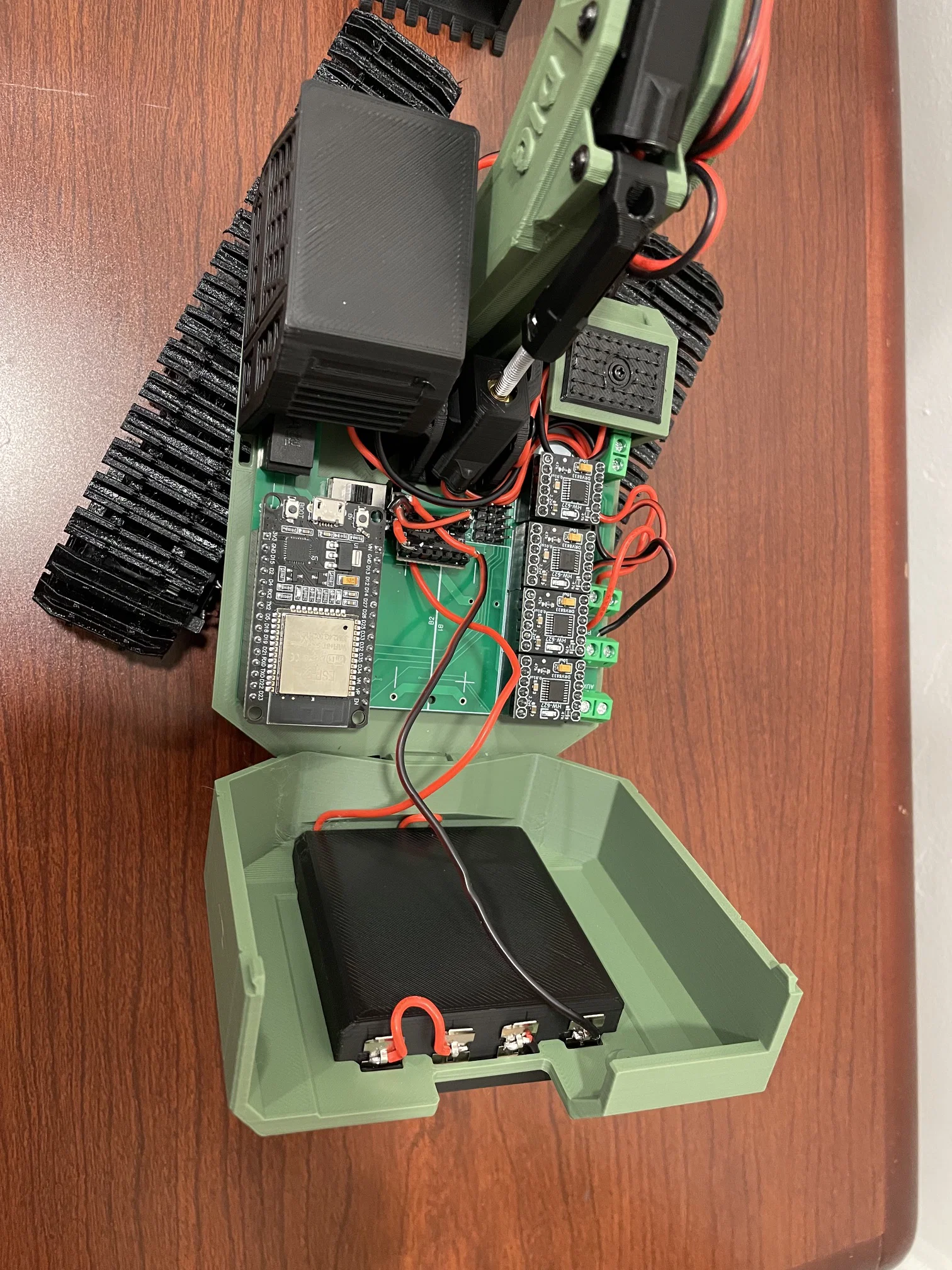

Sau khi in xong, bạn hãy gắn các cực pin (loại tương tự như link bên dưới) vào khay, đấu nối tiếp tất cả lại rồi nối vào bo mạch PCB (các bước đi dây khác thì vẫn giống hệt bản gốc). Sau đó, bạn chỉ cần ép khay pin vào phần nắp sau đã được thiết kế lại, có một đoạn vát nhỏ giúp giữ khay pin cố định.

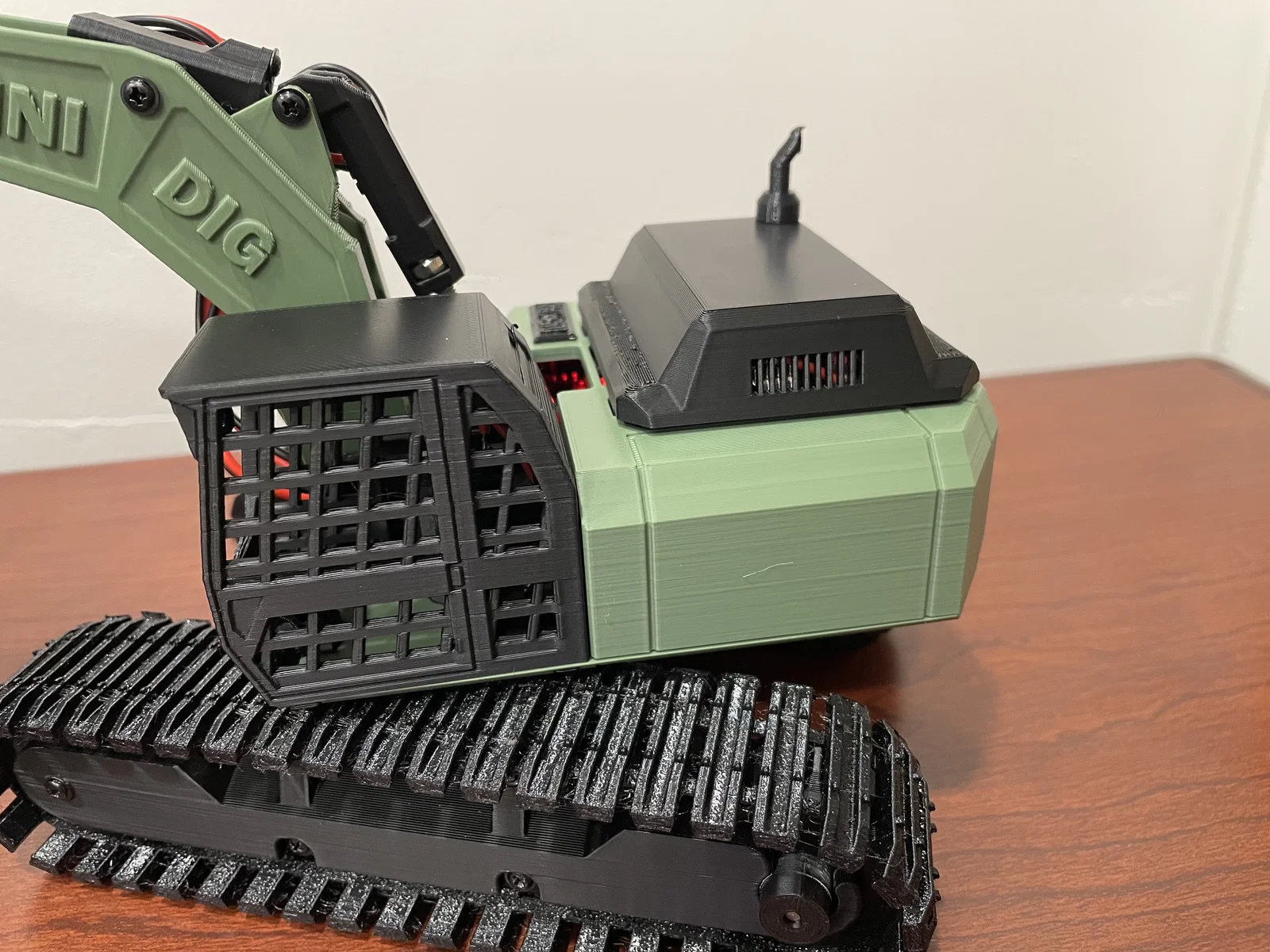

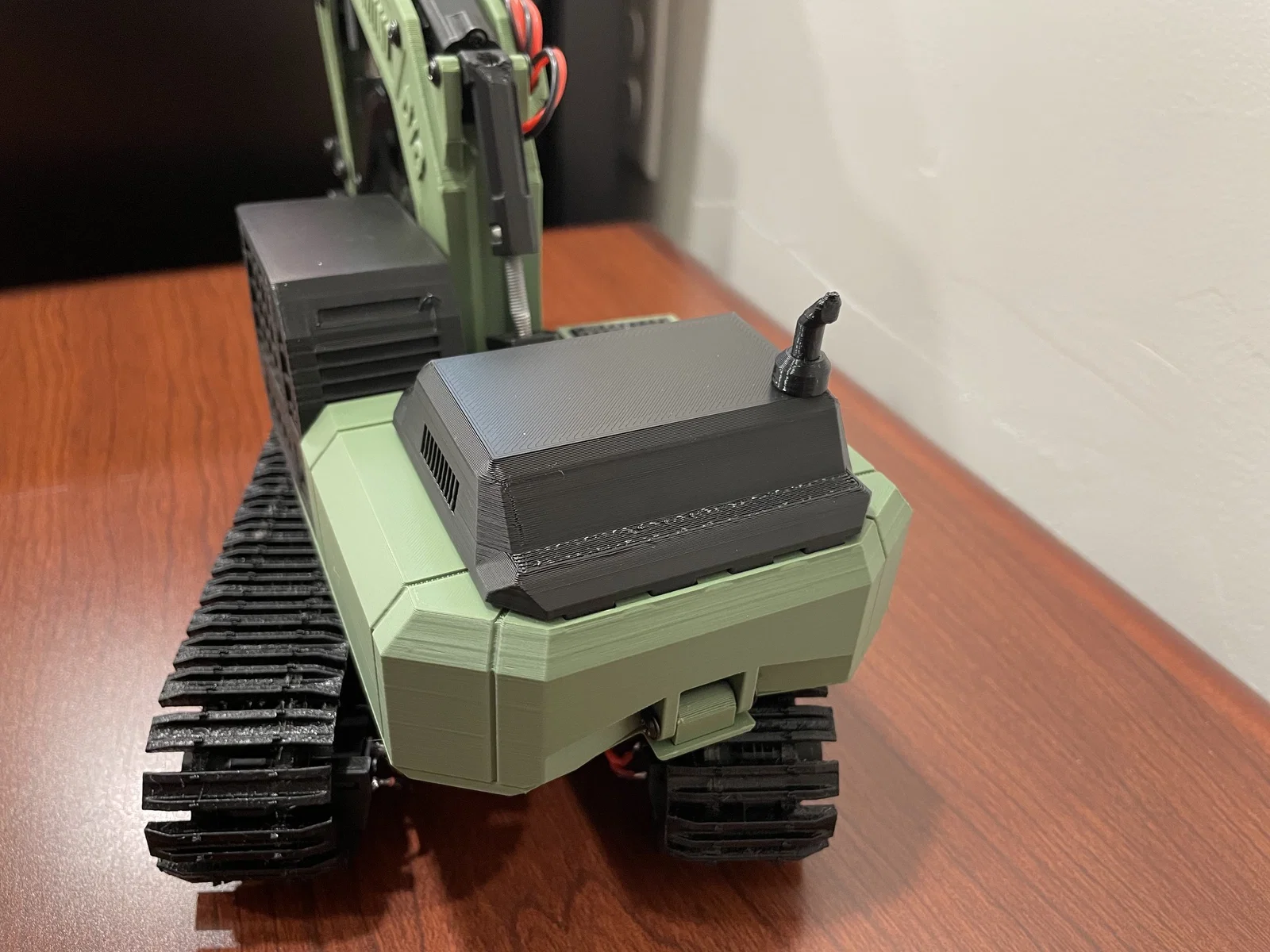

Phần nắp trên sẽ khớp vào đúng các rãnh có sẵn, cho phép bạn đi dây và đặt các cực tiếp xúc pin.
Lưu ý: Mình không đánh dấu cực âm/dương trên khay hay nắp vì có thể đấu dây theo nhiều cách khác nhau để đạt điện áp mong muốn. Bạn hãy tự kiểm tra kỹ và có thể thêm ký hiệu vào slicer nếu cần.
https://www.amazon.com/dp/B0GTVNBSB5?ref=ppx_yo2ov_dt_b_fed_asin_title
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
