Ngăn kéo Gridfinity 6x5 dưới gầm bàn làm việc

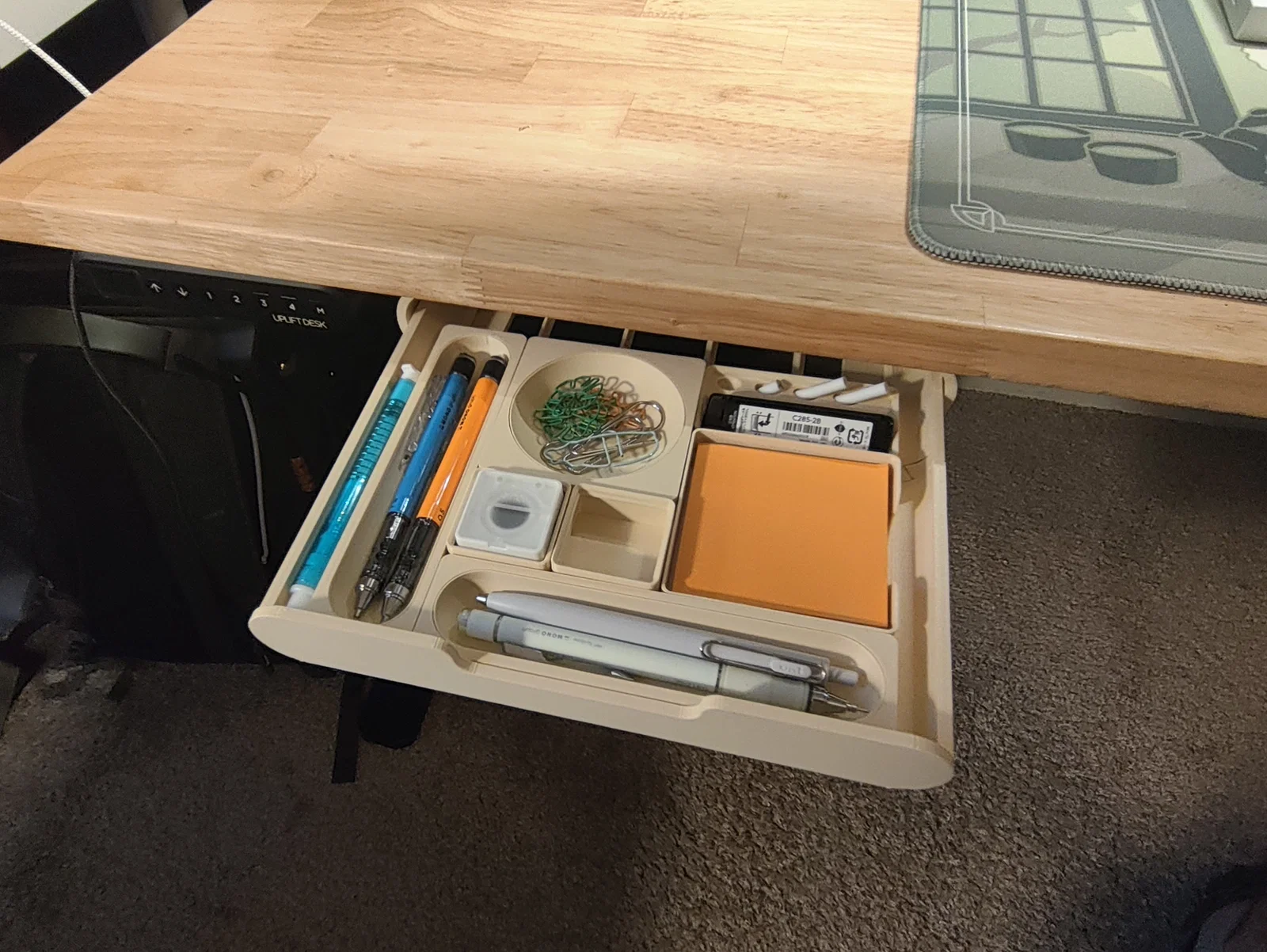

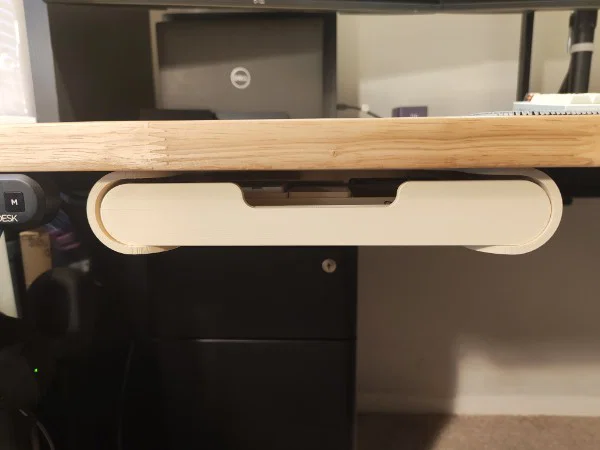

Thiết kế này mang đến cho bạn một khay đựng đồ Gridfinity 5 x 6 nhỏ gọn, với kiểu dáng mỏng nhẹ để bạn gắn dưới gầm bàn làm việc hoặc kệ sách.

Vật liệu/Linh kiện:

Vì thiết kế này khá lớn, mình đã cắt nhỏ mô hình để các bạn dễ in ấn hơn. Để lắp ráp, bạn cần chuẩn bị các phần sau:

1 x Khung trái (Frame Left) 1 x Khung phải (Frame Right) 1 x Khung sau (Frame Back) 2 x Thanh khung (Frame Bar - Thanh khung và thanh trước giống hệt nhau) 1 x Mặt trước ngăn kéo (Drawer Front) 1 x Mặt sau ngăn kéo (Drawer Back) (tùy chọn) 4 x Vít bắt (mình dùng vít gỗ #6 loại 1/2 inch, đầu bằng) (tùy chọn) 2 x Vít chặn ngăn kéo (vít M3/M4 dùng kèm tán nhiệt hoặc vít M5 nếu không cần tán)

Các khớp nối đuôi én (dovetails) được làm với dung sai khá rộng để bạn dùng các loại keo đặc như keo dán sắt loại gel. Nếu máy in của bạn đủ lớn, bạn có thể gộp file lại để in thành 1 phần khung và 1 phần ngăn kéo duy nhất. Bản cắt này được thiết kế để vừa với máy Core One.

Nếu bạn muốn dùng băng keo hai mặt để cố định ngăn kéo, hoặc không cần thanh chặn, bạn sẽ không cần đến vít.

Hướng dẫn lắp ráp:

Mình khuyên các bạn nên dùng băng keo giấy để cố định các mảnh ghép trong lúc chờ keo khô. Khi mình lắp, mình đặt các mảnh ra mặt phẳng, dán băng keo cố định xuống tấm lót để giữ chúng đúng vị trí khi dán keo. Việc này cũng giúp các thanh khung được thẳng hàng và khít nhau hơn.

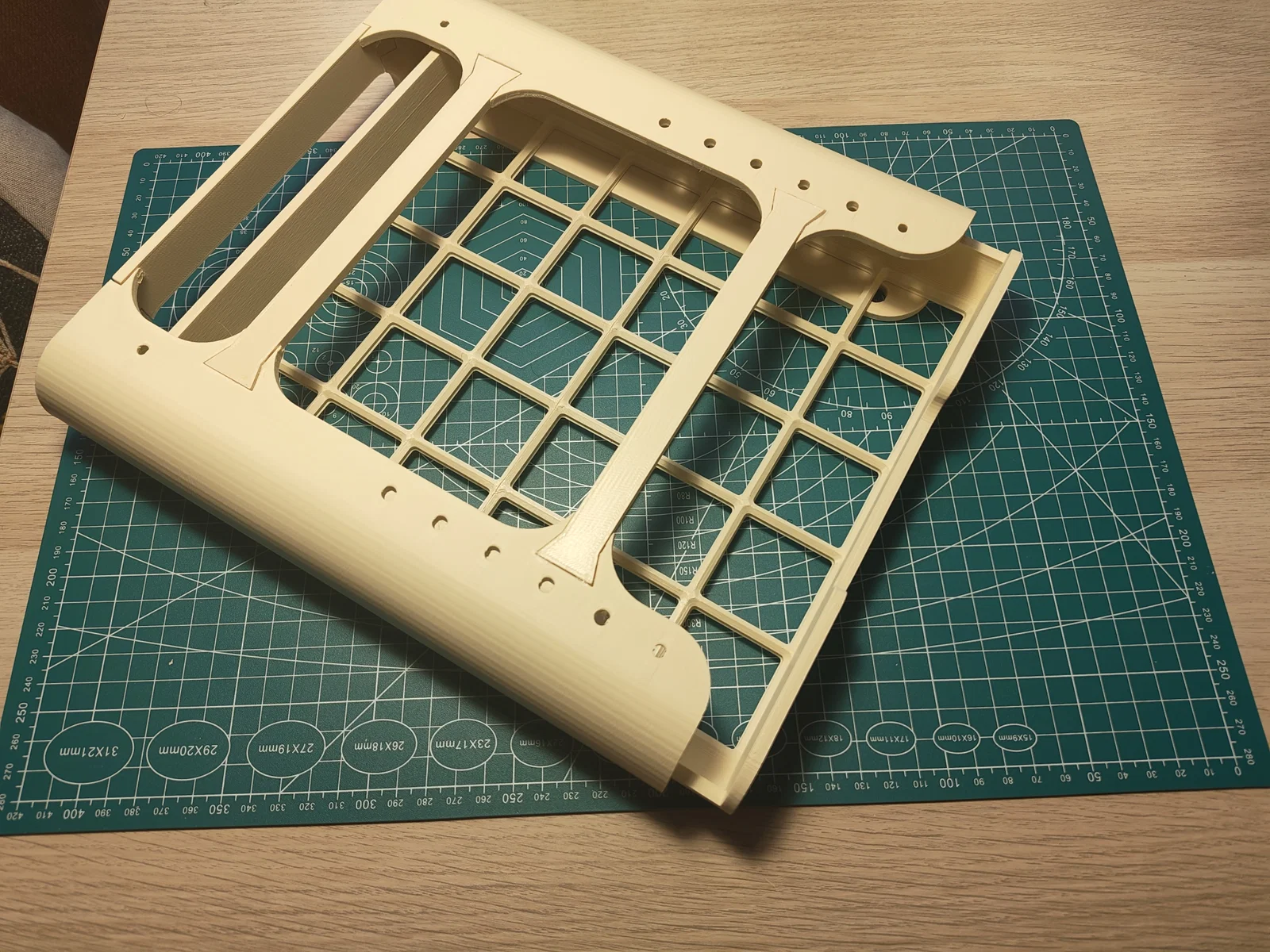

Bắt đầu bằng việc sắp xếp các phần của khung để hình dung cách lắp. Bạn nên dán keo phần khung trong trạng thái lật ngược lại vì sẽ dễ cố định hơn. Trong ảnh này, khung đang ở trạng thái ngược so với khi lắp dưới bàn.

Dán băng keo lên mặt ngoài của các khớp đuôi én ở hai bên khung trái và phải. Lớp băng keo này sẽ nằm ở phía dưới trong quá trình dán.

Sau đó dán một bên khung xuống mặt bàn làm việc. Bạn có thể dán trực tiếp, nhưng để bảo vệ mặt bàn khỏi keo, mình khuyên nên lót thêm tấm lót hoặc vài tờ giấy.

Dán cố định bên còn lại và kiểm tra khoảng cách với cả 3 thanh khung trong khi thực hiện.

Tiếp theo, bôi keo vào các khớp nối và lắp các phần lại với nhau. Dễ nhất là lắp thanh phía sau trước, rồi đến hai thanh ở giữa. Sau khi lắp xong, bạn có thể bôi thêm một ít keo cho chắc chắn.

Khi khung đã xong, đặt ngăn kéo với các khớp đuôi én như trong hình. Phần này sẽ trượt ngang.

Khi đã ưng ý với vị trí, bôi keo vào các khớp và thanh Gridfinity đã được cắt đôi. Lắp chúng lại với nhau và dùng băng keo cố định.

Khi keo đã khô, bạn có thể thử các lỗ ở mặt trước khung để chọn độ mở tối đa cho ngăn kéo. Vặn một con vít hoặc tán nhiệt vào lỗ bạn muốn để làm chốt chặn. Hiện tại, hãy đảm bảo bạn có thể tháo vít này ra để lắp ngăn kéo vào bàn.

Hướng dẫn lắp đặt:

Tháo ngăn kéo ra khỏi khung trước.

Dùng băng keo hoặc kẹp để giữ tạm khung vào mặt dưới của bàn để lấy dấu.

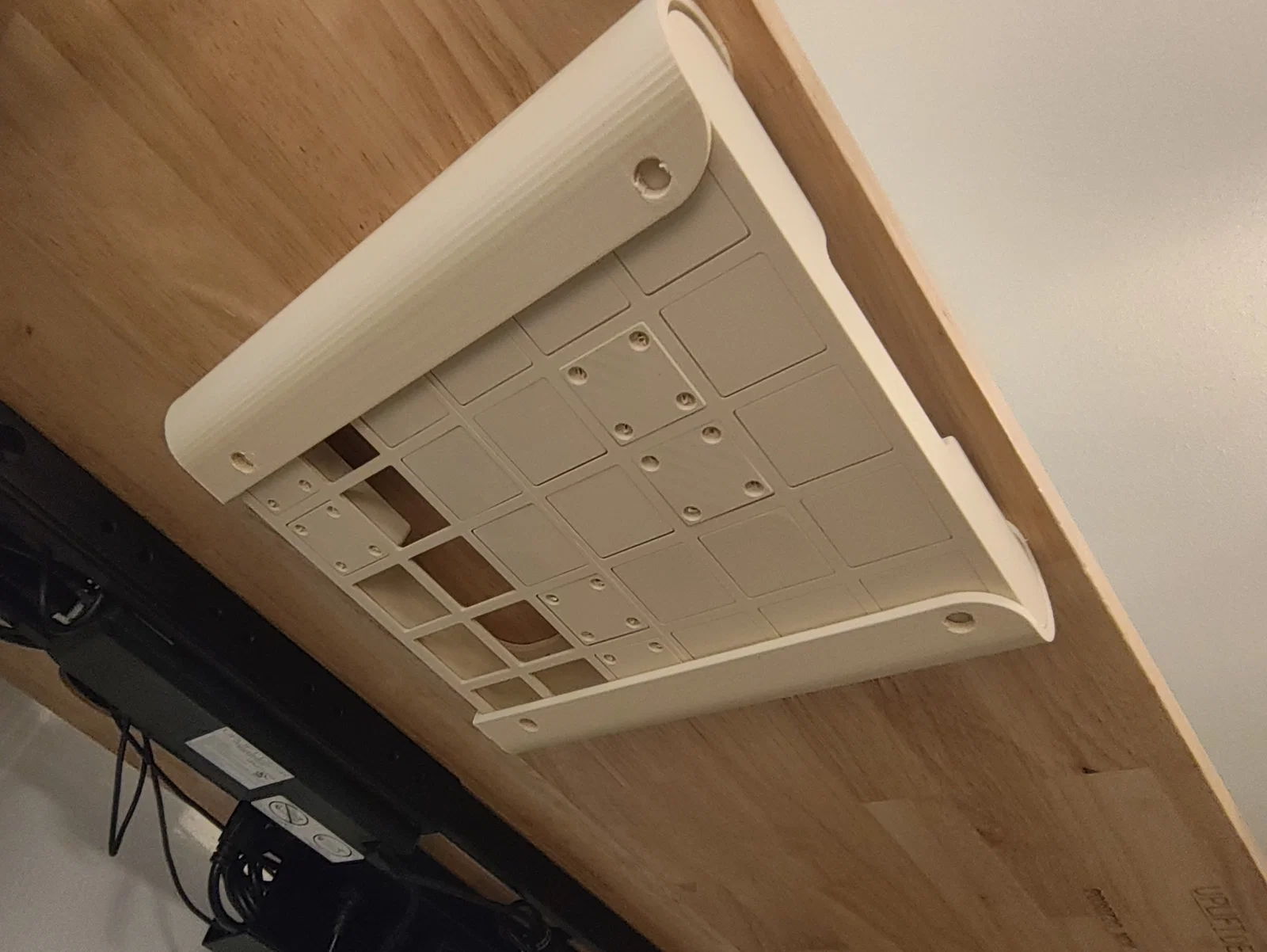

Cẩn thận đánh dấu các lỗ bắt vít trên bàn bằng cách nhìn qua 4 lỗ ở các góc ngoài cùng của khung. Đây là những lỗ duy nhất có vát đầu vít.

Khoan lỗ mồi phù hợp với vít của bạn tại 4 vị trí đã đánh dấu.

Bắt vít để cố định khung. Có các lỗ lớn bên dưới mỗi vị trí bắt vít để bạn có thể luồn tua vít dài vào vặn cho dễ.

Nếu muốn dùng chặn ngăn kéo, hãy lắp lại ngăn kéo và vặn vít vào lỗ bạn đã chọn trước đó. Để hở đầu vít ra một chút để nó chặn mặt sau ngăn kéo khi kéo ra.
