Bộ chuyển đổi băng đạn Talon cho Nerf N Series Infinite 1

7 hình

Thể Thao & Ngoài Trời

Bộ chuyển đổi băng đạn Talon cho Nerf N Series Infinite

Tác giả J4N_78795

Lượt tải
1
Lượt thích
1
Lượt coi
53

File 4 481 KB

  • infinite_barrel_spacers_1784337227.stlSTL · 50,1 KB
  • infinite_test_1_1784337228.stlSTL · 276,8 KB
  • infinite_pusher_cap_1784337229.stlSTL · 79 KB
  • extended_barrel_cover_1784337230.stlSTL · 75,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Được sử dụng kết hợp với các chi tiết lắp đặt nòng từ bộ kit của Hawki007. https://ade-line.com/products/infinite-short-dart-conversion-kit

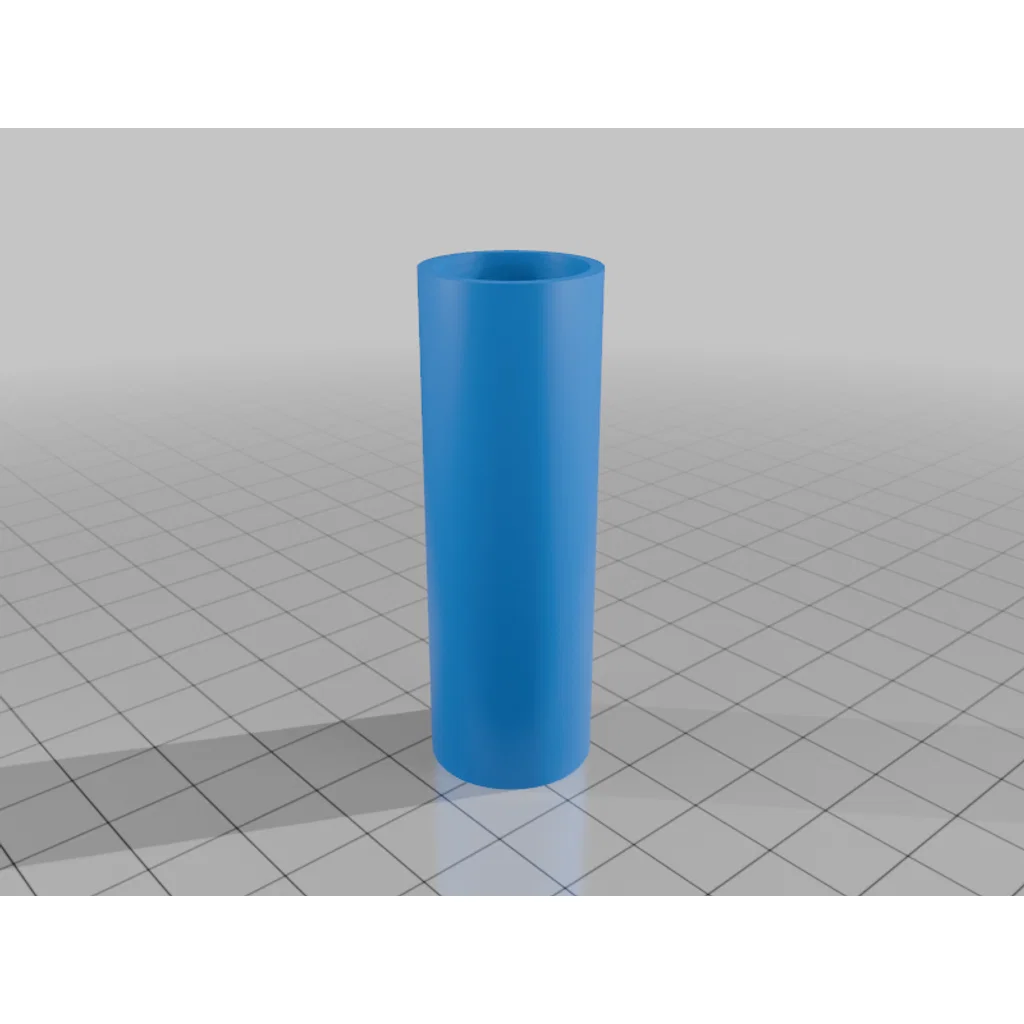

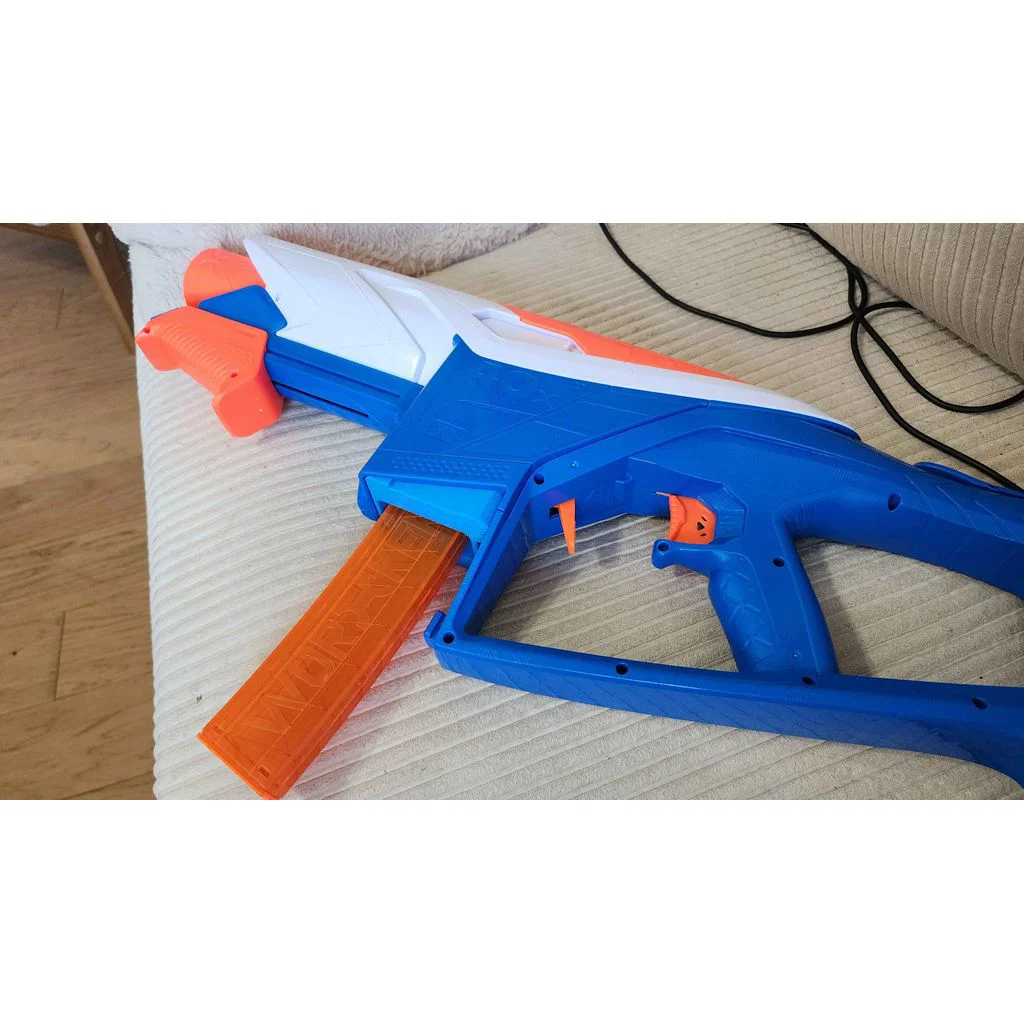

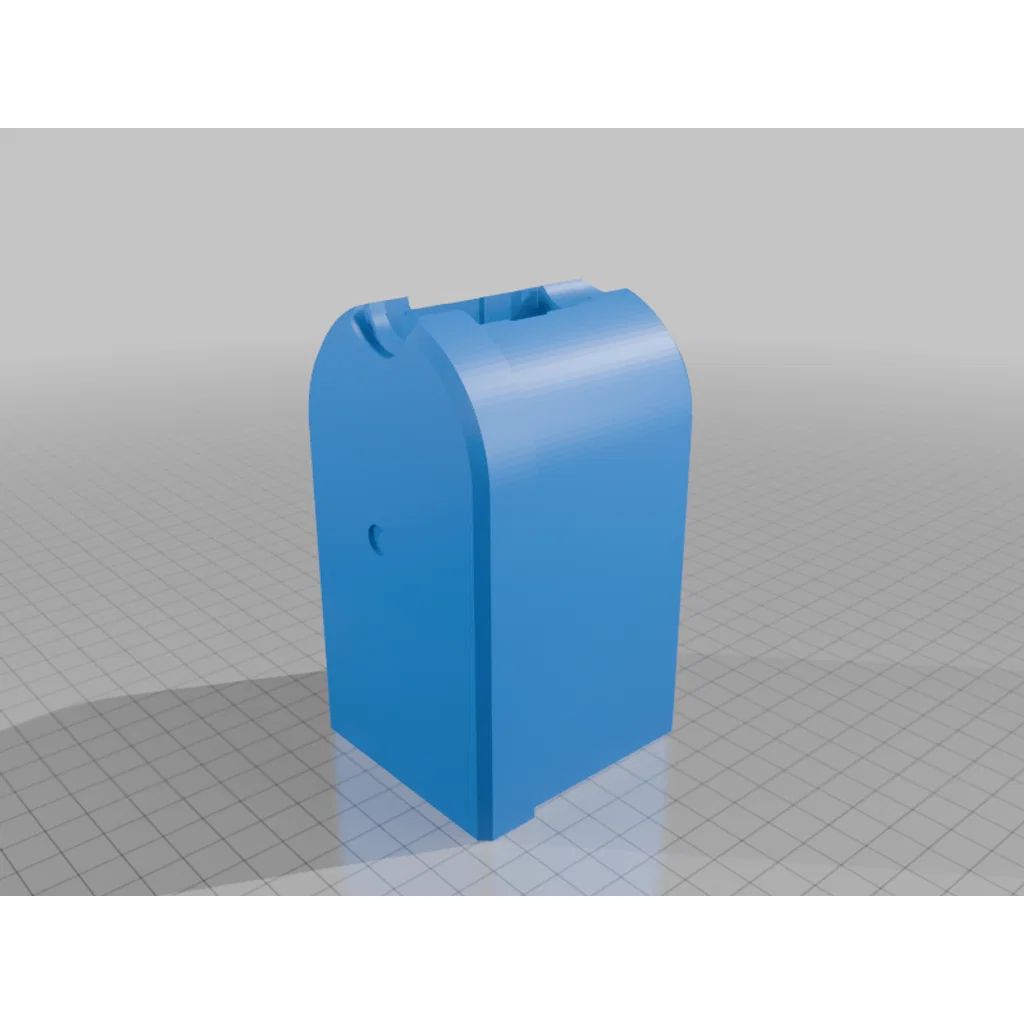

Bộ chuyển đổi băng đạn (mag adapter) này cần hai viên bi định vị kích thước 6x7mm. Hãy in miếng đệm nòng (barrel spacer) hai lần để cơ chế lên đạn không bị vướng vào các chi tiết lắp nòng trước khi bộ phận piston vào khớp. Bạn nên bôi thêm một ít chất bôi trơn an toàn cho nhựa.

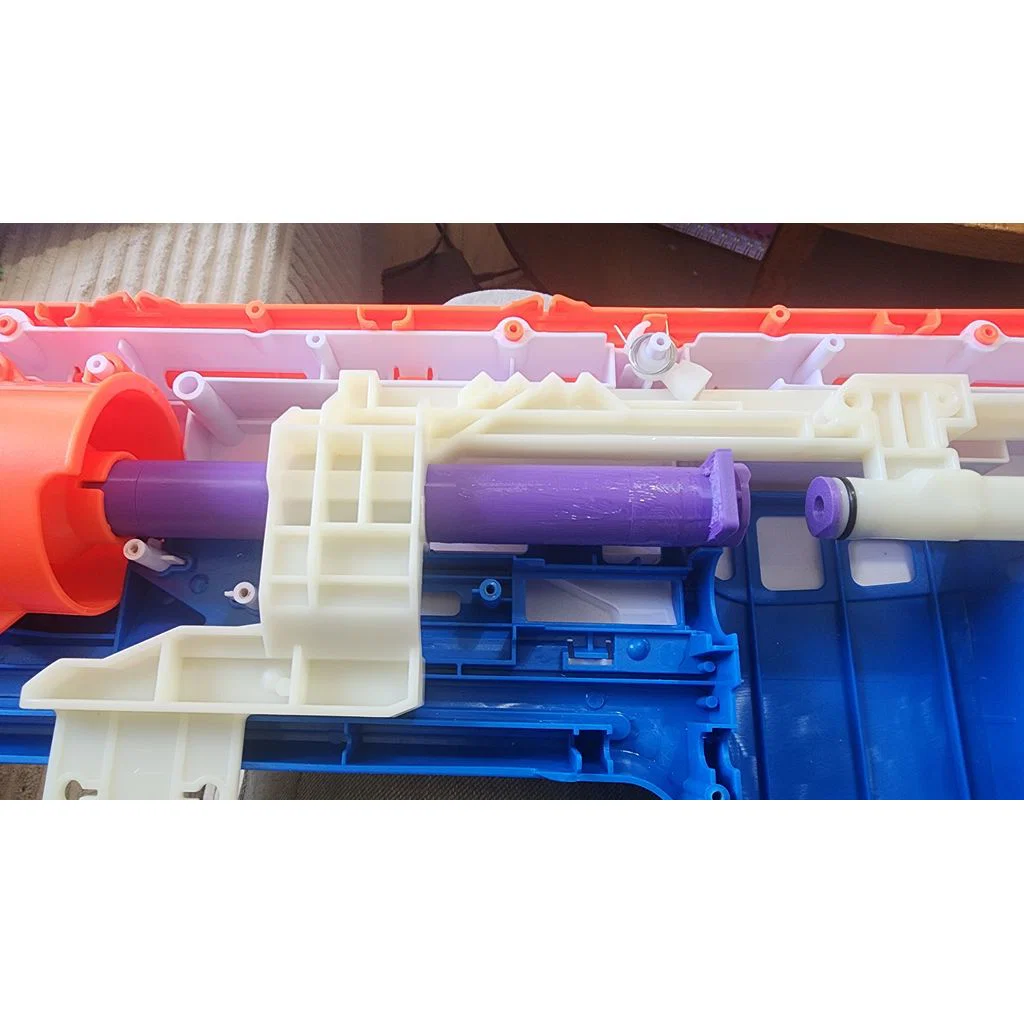

BẠN SẼ CẦN PHẢI LOẠI BỎ VAN AN TOÀN BÊN TRONG BỘ ĐẨY (PUSHER). Hãy cắt bỏ bốn chốt đỡ ở phía sau bộ đẩy để lò xo và các chi tiết bên trong rơi ra ngoài.

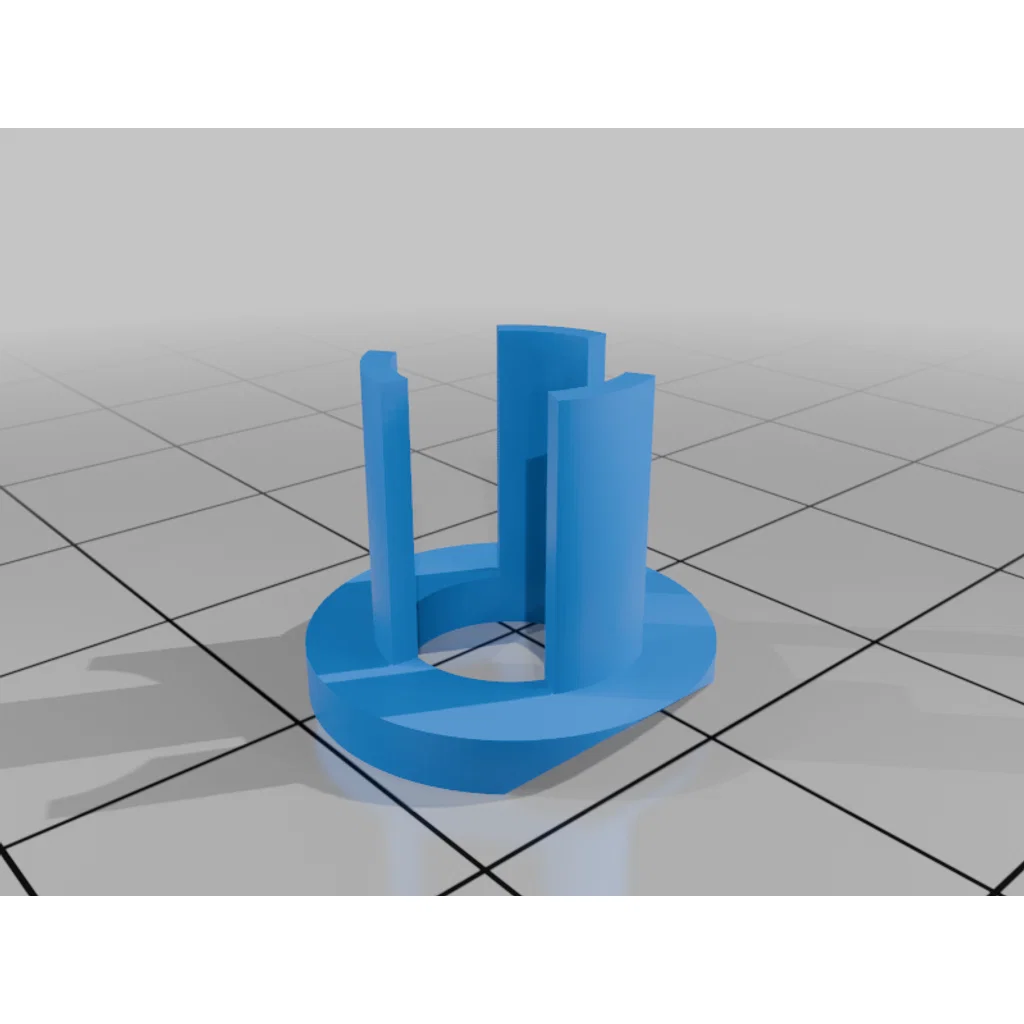

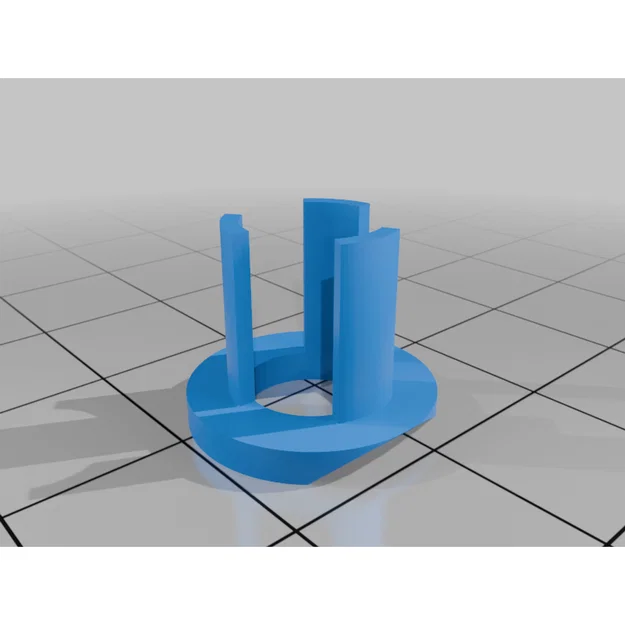

Tôi có đính kèm một phần đầu đẩy thử nghiệm. Nó giúp nạp đạn tốt hơn nhưng cũng làm hạn chế lượng khí đi vào nòng. Nếu không khí bị rò rỉ ra ngoài hệ thống nhanh hơn, bạn sẽ cần bịt các lỗ xả khí trên ống piston và có khả năng phải thay lò xo zin bằng một chiếc lò xo mạnh hơn để bù đắp. Hãy cứ thử nếu bạn muốn, nhưng chỉ nên dùng một ít keo dán thôi để phòng trường hợp cần tháo phần đầu này ra.

Tôi cũng đã thêm vào một nắp che nòng mở rộng. Bộ chuyển đổi của Hawki khớp rất khít với vật liệu làm nòng, nên nếu bạn dùng nòng ngắn hơn trong khẩu Infinite của mình thì phần này là đủ... nhưng vẫn khuyến khích nên dùng thêm một chút keo dán.

Tôi vẫn đang để bản thiết kế này là WIP (đang hoàn thiện) trong quá trình thử nghiệm. Nhưng cho đến hiện tại thì nó vẫn nạp và bắn tốt!

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
4
Tổng dung lượng
481 KB
File lớn nhất
276,8 KB
