Seed Catcher v2.0 - Phễu Thu Hạt Tối Ưu Hóa

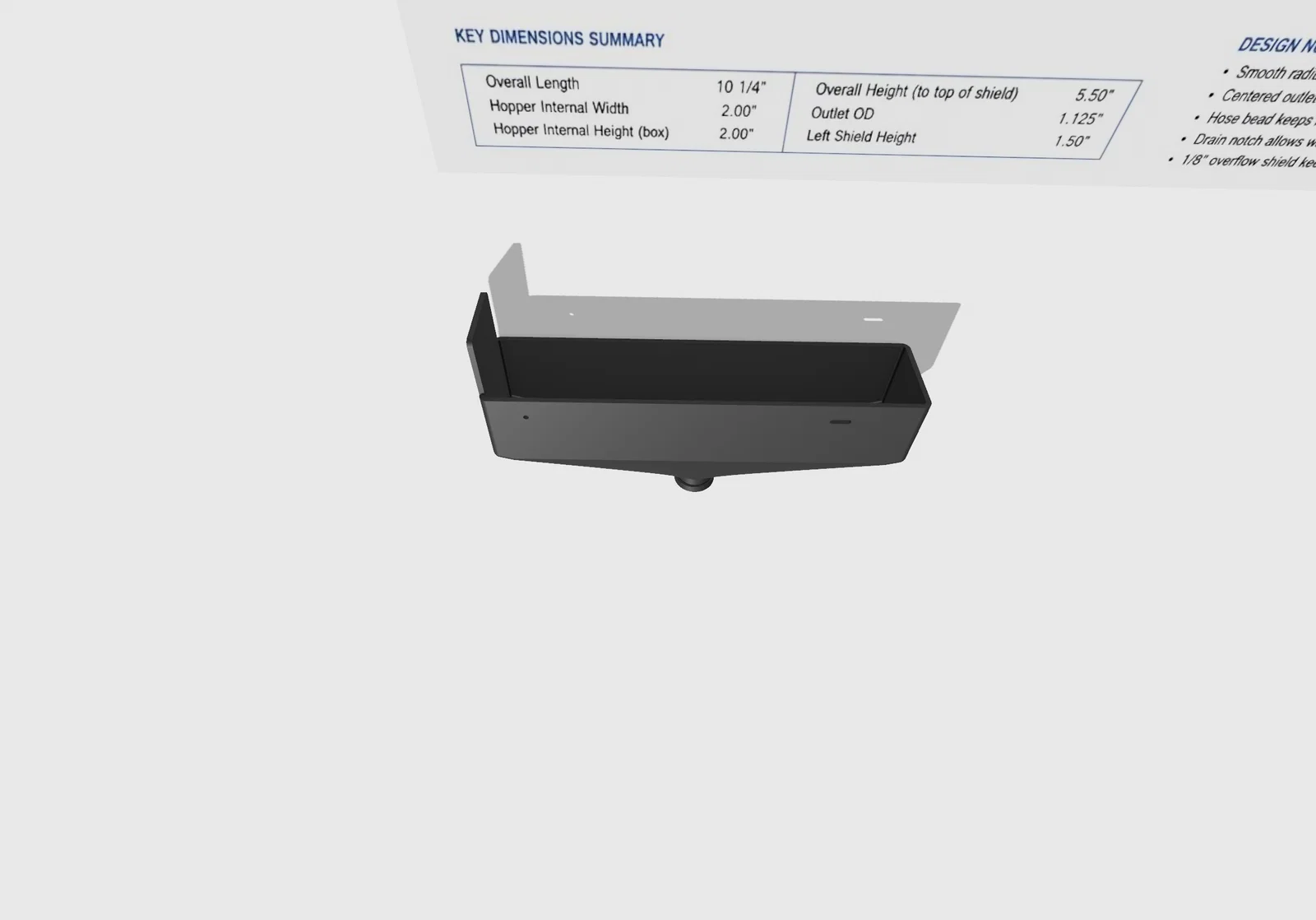

SEED CATCHER - V2.0

Đơn giản hơn. Cứng cáp hơn. Dòng chảy tốt hơn.

TÍNH NĂNG

• Phễu rộng 2" (kích thước bên trong)
• Độ dày thành 1/8"
• Phễu có độ cong mượt mà
• Cửa ra đặt chính giữa với gờ giữ ống
• Chắn tràn bên trái (dày 1/8")
• Tai gắn được gia cố chắc chắn
• Rãnh thoát nước 1/8" (phía sau dưới đáy)
• Thiết kế kín nước hoàn toàn

GHI CHÚ THIẾT KẾ

• Phễu có độ cong mượt giúp hạt không bị kẹt
• Cửa ra đặt chính giữa đảm bảo dòng chảy đều
• Gờ giữ ống giúp cố định ống chắc chắn
• Rãnh thoát nước giúp nước không bị ứ đọng
• Chắn tràn 1/8" giữ hạt nằm gọn trong hộp

KHUYẾN NGHỊ IN ẤN

• Hướng in: Đặt mặt sau xuống bàn in (như hình minh họa)
• Chiều cao lớp in (Layer height): 0.20mm
• Số lớp tường (Walls): 4 Perimeters
• Độ đặc (Infill): 20% trở lên
• Vật liệu khuyến nghị: PET hoặc ASA

VẬT LIỆU: PET / ASA / ABS

ĐỘ DÀY THÀNH: 1/8" (0.125")

TẤT CẢ KÍCH THƯỚC TÍNH BẰNG INCH, THIẾT KẾ DÀNH RIÊNG CHO IN 3D

KHÔNG CẦN DÙNG HỖ TRỢ (SUPPORTS)

Nguồn gốc:
Bản vẽ kỹ thuật khá khó hiểu. Các góc nhìn có kích thước khác nhau nên mình đã phải tự điều chỉnh lại dựa trên thực tế.
