Bộ móc treo Dovetail cho Pegboard & Jig phay gỗ

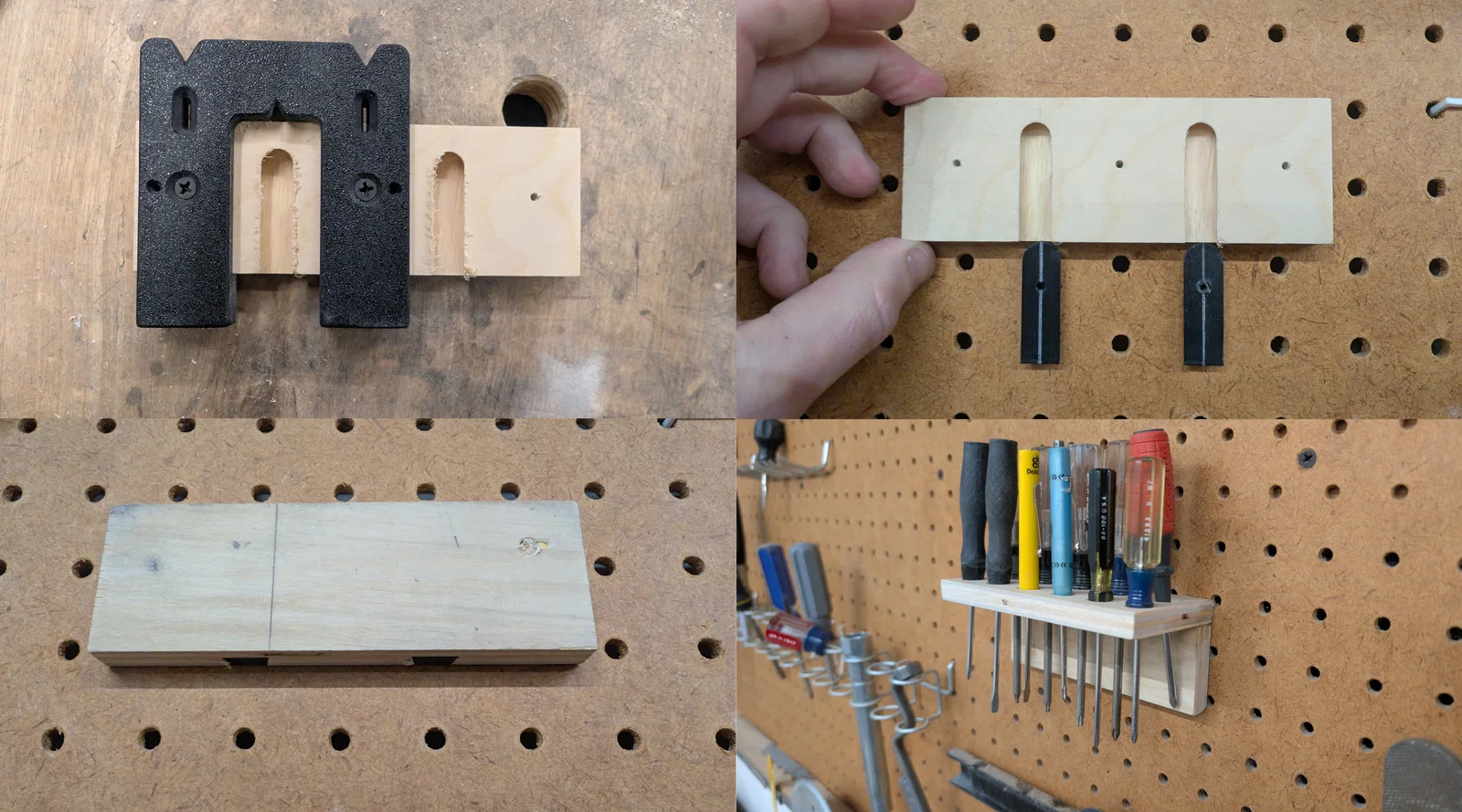

Sử dụng máy phay (router), jig và các móc dovetail để tự tay chế tạo móc treo dụng cụ cho bảng pegboard từ gỗ dán (plywood) hoặc các tấm ván, giúp bạn dễ dàng sắp xếp lại không gian làm việc. Xem ảnh đính kèm.

Thiết kế cho

• Bảng pegboard có lỗ 1/4 inch, khoảng cách 1 inch mỗi lỗ (tâm đến tâm).
• Mũi phay dovetail đường kính 1/2 inch, góc 14°.
• Ống dẫn hướng router (router guide bushing) 1 inch.

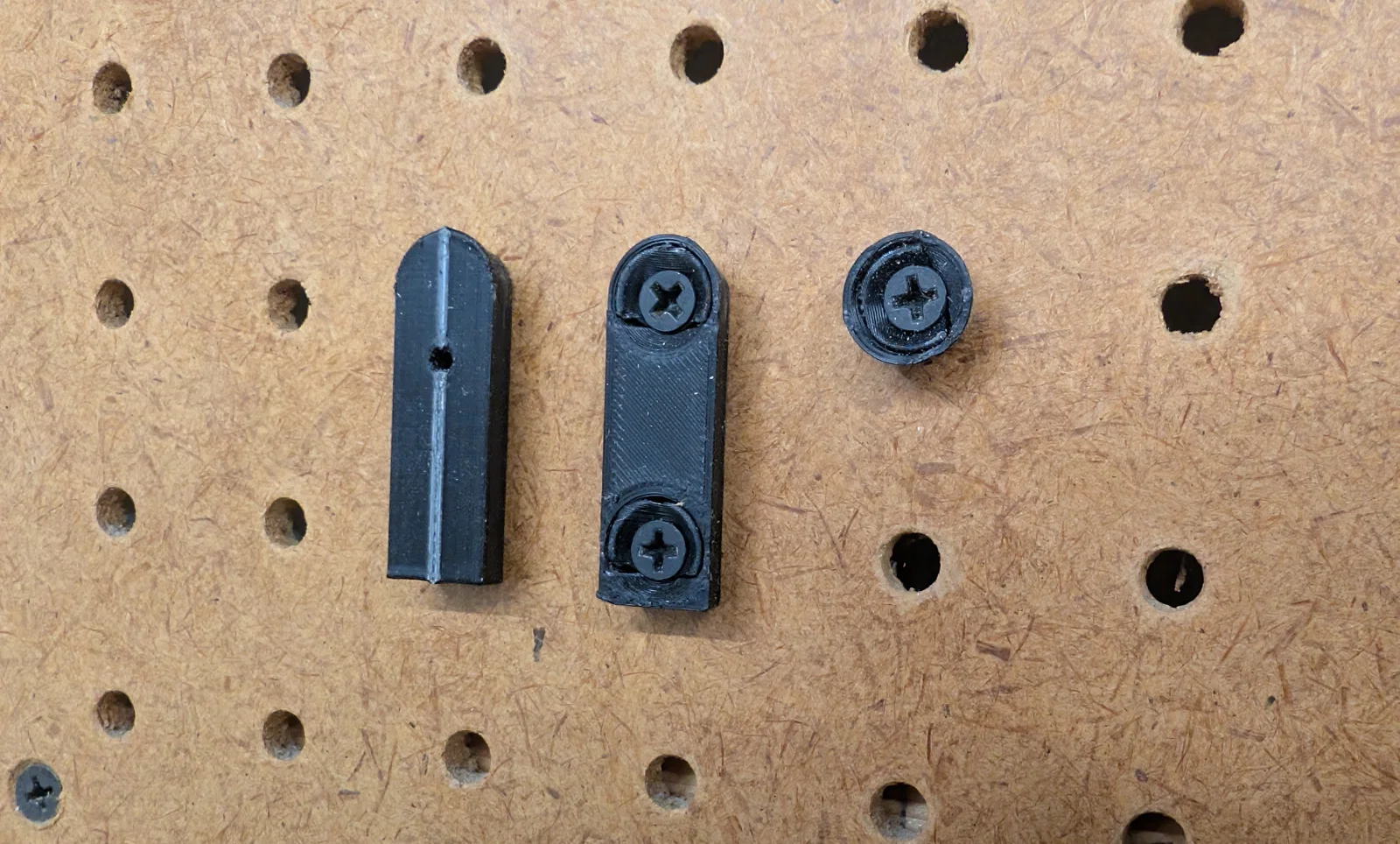

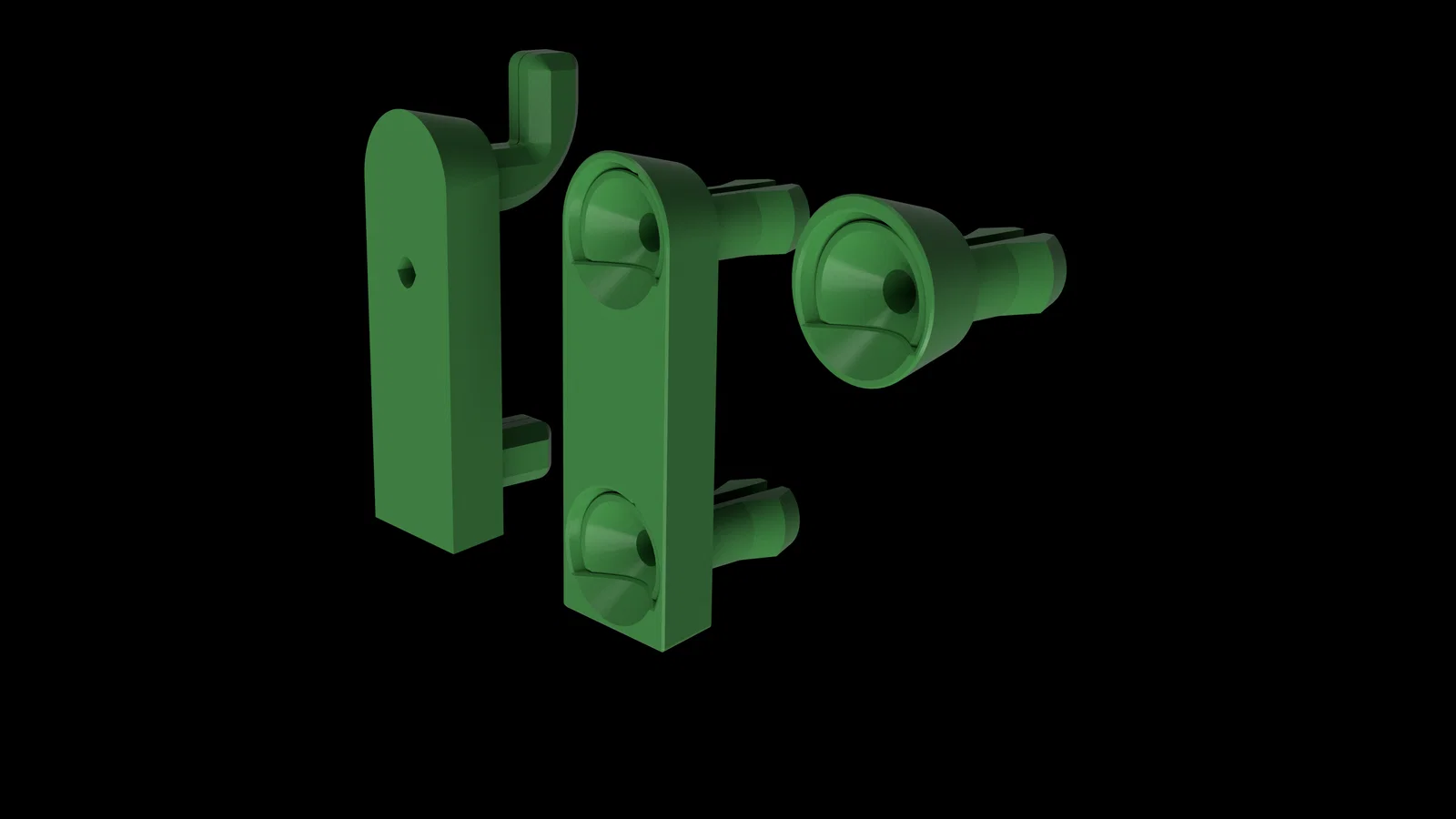

Các tùy chọn móc Dovetail

• Dovetail Hook - Một loại móc có thể tháo rời, khớp với rãnh dovetail đã phay. Móc có thể cố định bằng ốc vít để tránh bị rơi ra ngoài.

• Dovetail Screw-On Mount - Sử dụng (2) ốc cấy (anchor inserts) và vít để gắn móc vào pegboard. Tôi có thêm một phần lõm bên trong để bạn có thể sơn trang trí.

• Circular Screw-On Mount - Sử dụng (1) ốc cấy để gắn móc vào pegboard.

• Anchor Inserts - Các chi tiết ốc cấy dùng cùng với các giá gắn để cố định lên pegboard.

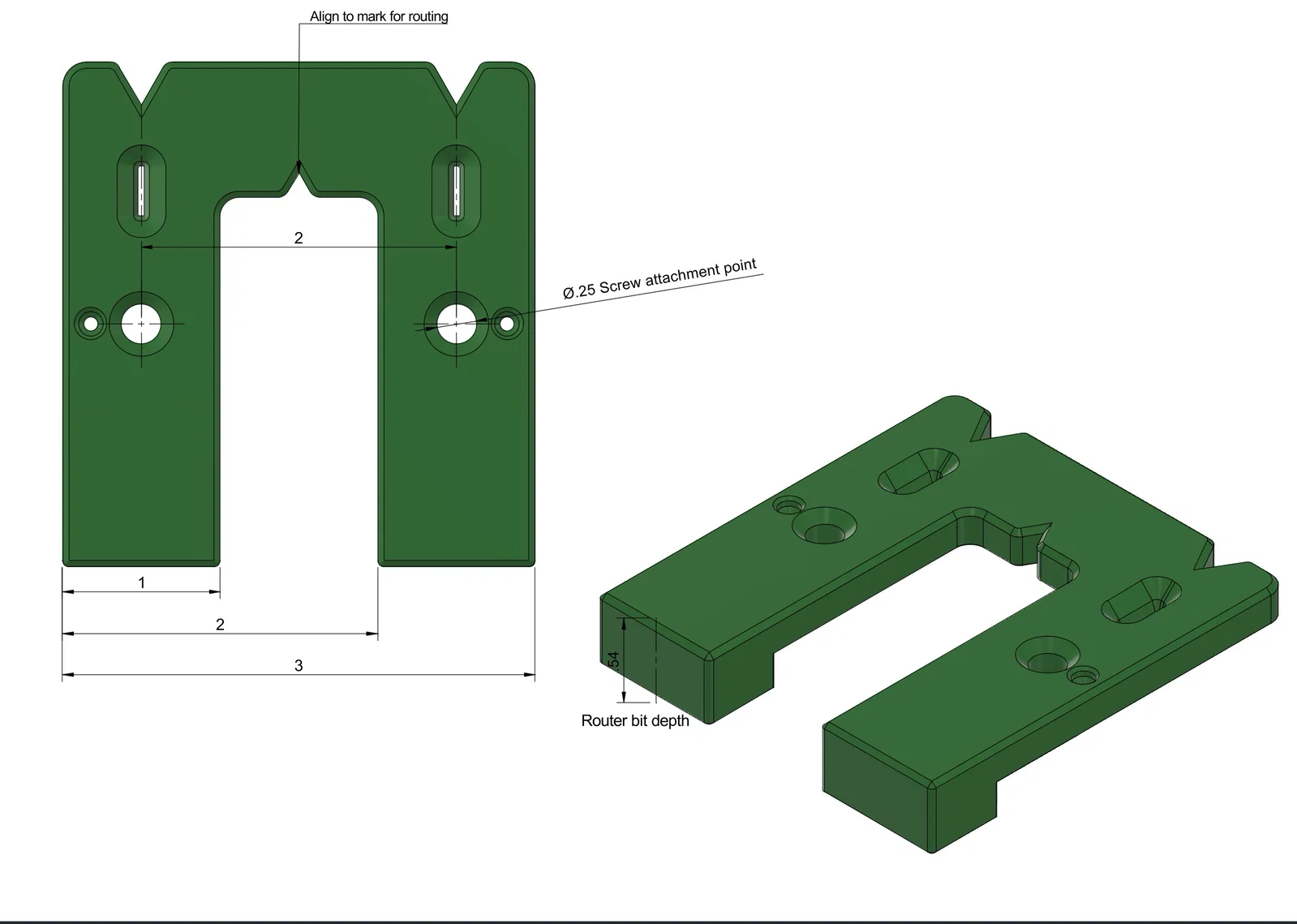

Router Jig / Dụng cụ lấy dấu

Cách sử dụng khá đơn giản, chỉ là tôi diễn đạt hơi khó hiểu một chút. Jig này được thiết kế dựa trên khoảng cách 1 inch, khớp với tiêu chuẩn của pegboard. Dưới đây là ví dụ cách dùng. Bạn cũng có thể dùng thước đo và đánh dấu các khoảng 1 inch, sau đó căn chỉnh vào rãnh chữ V bên trong jig để phay rãnh.

Lấy dấu bằng tâm (Center Mark)

1. Đánh dấu điểm tâm của miếng gỗ.
2. Căn chỉnh rãnh chữ V ở tâm phía trong của jig khớp với đường tâm vừa đánh dấu.
3. Sử dụng các khe trên jig để đánh dấu khoảng cách 2 inch, hoặc dùng cạnh ngoài của jig để đánh dấu khoảng cách 3 inch.
4. Trượt jig sao cho rãnh chữ V khớp với các điểm vừa đánh dấu, cố định lại và bắt đầu phay rãnh.

Bạn có thể đạt được khoảng cách 2 inch bằng cách căn chỉnh rãnh chữ V trái và phải ở phía trên jig với đường tâm.

Lấy dấu bằng cạnh ngoài

1. Cố định jig vào phôi gỗ.
2. Dùng bút chì vạch một đường dọc theo cạnh ngoài của template.
3. Phay rãnh dovetail.
4. Để tạo rãnh tiếp theo, hãy căn chỉnh đường bút chì với cạnh tương ứng của jig để tạo khoảng cách 1, 2 hoặc 3 inch. Xem ảnh đính kèm.

Điểm cố định

Nếu bạn thích bắt vít cố định jig thay vì dùng băng keo hai mặt, bạn có thể dễ dàng tạo khoảng cách 2 inch bằng cách trượt jig sang trái hoặc phải và dùng lại một trong các lỗ vít từ vị trí trước đó.

Sử dụng mũi khoan bản lề (hinge pin drill bit) sẽ giúp bạn khoan lỗ chính xác tại tâm.

Độ sâu mũi phay

Bề mặt định vị áp vào gỗ cũng đóng vai trò là cữ chặn độ sâu cho mũi phay. Hãy luôn chạy thử trên gỗ vụn và điều chỉnh độ sâu nếu cần trước khi phay trên sản phẩm chính.

Khóa móc Dovetail bằng vít

Bạn có thể bắt một con vít từ phía trước giá treo dụng cụ vào lỗ của móc dovetail để tránh bị nhấc lên. Để làm điều này, hãy trượt móc dovetail vào rãnh đã phay, đánh dấu vị trí lỗ, sau đó khoan xuyên qua mặt trước của giá treo. Tạo lỗ âm (countersink) ở mặt trước, gắn móc vào pegboard và dùng vít để khóa lại.
