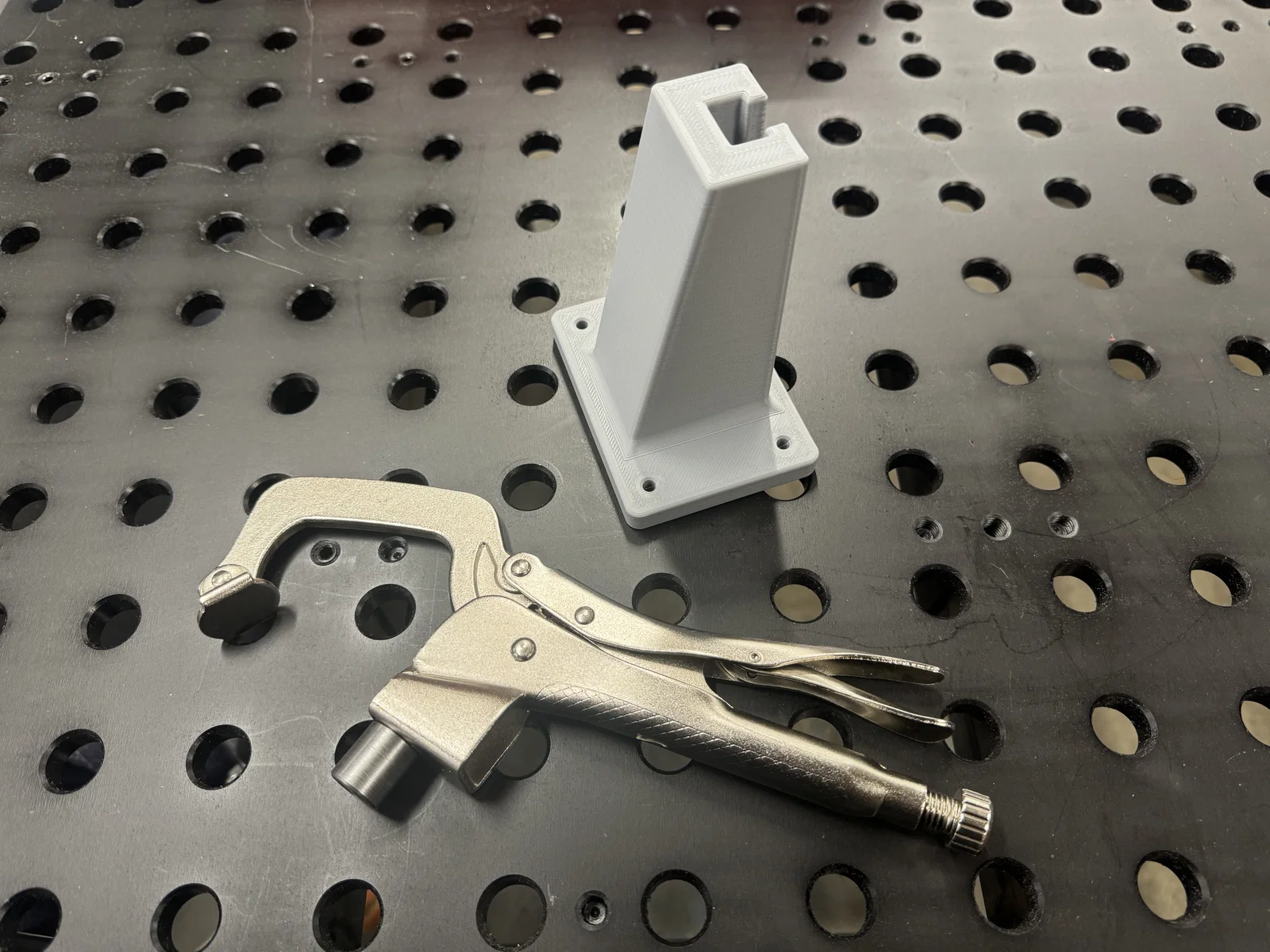

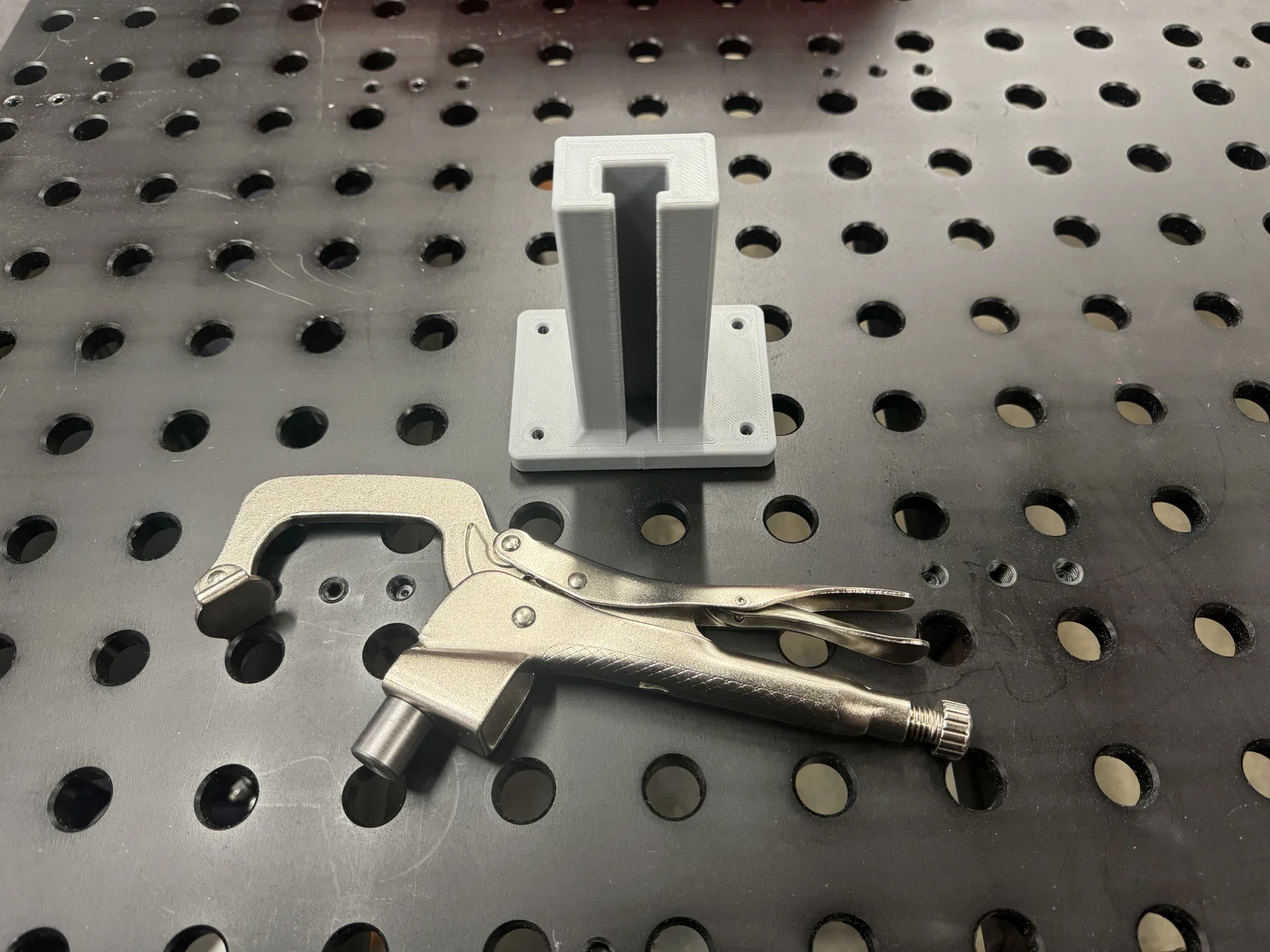

Móc treo Maxpower Bench Clamp

Mình đăng mẫu này như một bản remix từ mẫu móc treo kẹp hàn vise grip của Blackjackbender. Dù mình tự tay thiết kế lại từ đầu, nhưng mình vẫn muốn ghi công đầy đủ cho ý tưởng nền tảng của anh ấy. Thực tế, mình xem đây là mẫu thiết kế "lấy cảm hứng từ" hơn là một bản remix từ mẫu gốc vốn đã rất tuyệt vời của anh ấy.

Mình đã mua khá nhiều loại kẹp này trên Amazon để dùng với bàn gá (fixture plate) Fireball Tool mới của mình. Kẹp của Fireball thì chất lượng tốt, giá cũng hợp lý, nhưng vận chuyển thì chậm và phí ship về Alaska trên trang web của họ quá cao (có vẻ họ chưa biết đến dịch vụ hộp USPS flat rate). Thêm nữa, mình thích kiểu núm vặn điều chỉnh đơn giản của loại Vise-Grip hơn là cái kiểu tay quay lạ lùng trên kẹp của Fireball (mình nói vậy vì mình cũng đang sở hữu vài cái kẹp Mantis của họ... chúng dùng tốt trong vài trường hợp, nhưng mình vẫn thích kiểu núm vặn hơn).

Vì thế mình chọn mua loại này, giá chỉ bằng một nửa và lại được miễn phí vận chuyển trên Amazon. Kẹp đi kèm với con bu-lông 8mm khá lạ, chắc là để bắt ren từ dưới bàn lên. Mình đã tự tiện ren trên máy lathe để vừa với hệ thống 3/4" của Fireball từ thép 4130N còn dư sau dự án khác. Do núm vặn điều chỉnh to hơn so với kẹp hàn Vise Grip, mình đã quyết định thiết kế lại móc treo mới từ đầu thay vì cố gắng phóng to mẫu của BJB.

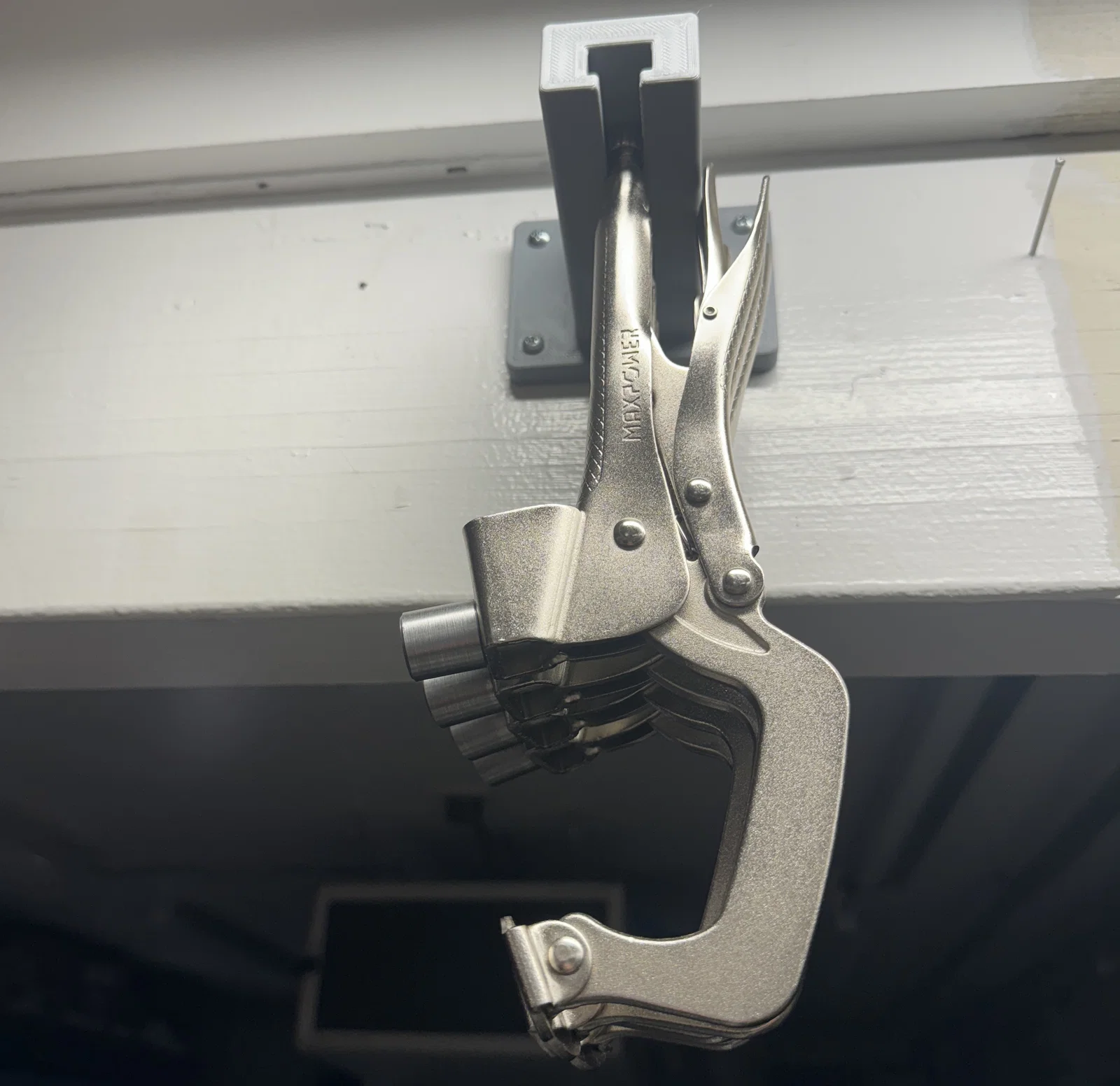

Mình cũng làm mẫu này cứng cáp hơn một chút so với thiết kế của BJB. Dù trước giờ mình dùng loại của BJB cả năm nay và chưa thấy bị gãy cái nào, nhưng để treo một vật nặng lên tay đòn in bằng nhựa thì vẫn nên cẩn thận. Mình có chừa sẵn các lỗ trong file CAD để bạn có thể nhét hoặc dán thêm thanh kim loại 1/8" từ phía sau trước khi lắp lên tường (hoặc xà trần, như trường hợp của mình) để tăng thêm độ bền nếu muốn. Mình thì để trống vì thấy chưa cần, nhưng đó là một tính năng dễ làm. Lỗ bắt vít lên tường phù hợp với ốc vít số 10 hoặc 5mm. Đừng tiết kiệm khi cài đặt in, hãy dùng ít nhất 20% infill và số lượng perimeter vừa đủ để có độ dày thành tốt nhất.

Mình in mẫu này bằng nhựa Polymaker ABS trên máy Voron 2.4, dùng đầu in 0.6mm với độ cao lớp 0.3mm, 4 perimeter và 20% infill.
