Ê-tô CNC nhỏ gọn có lỗ bắt vít

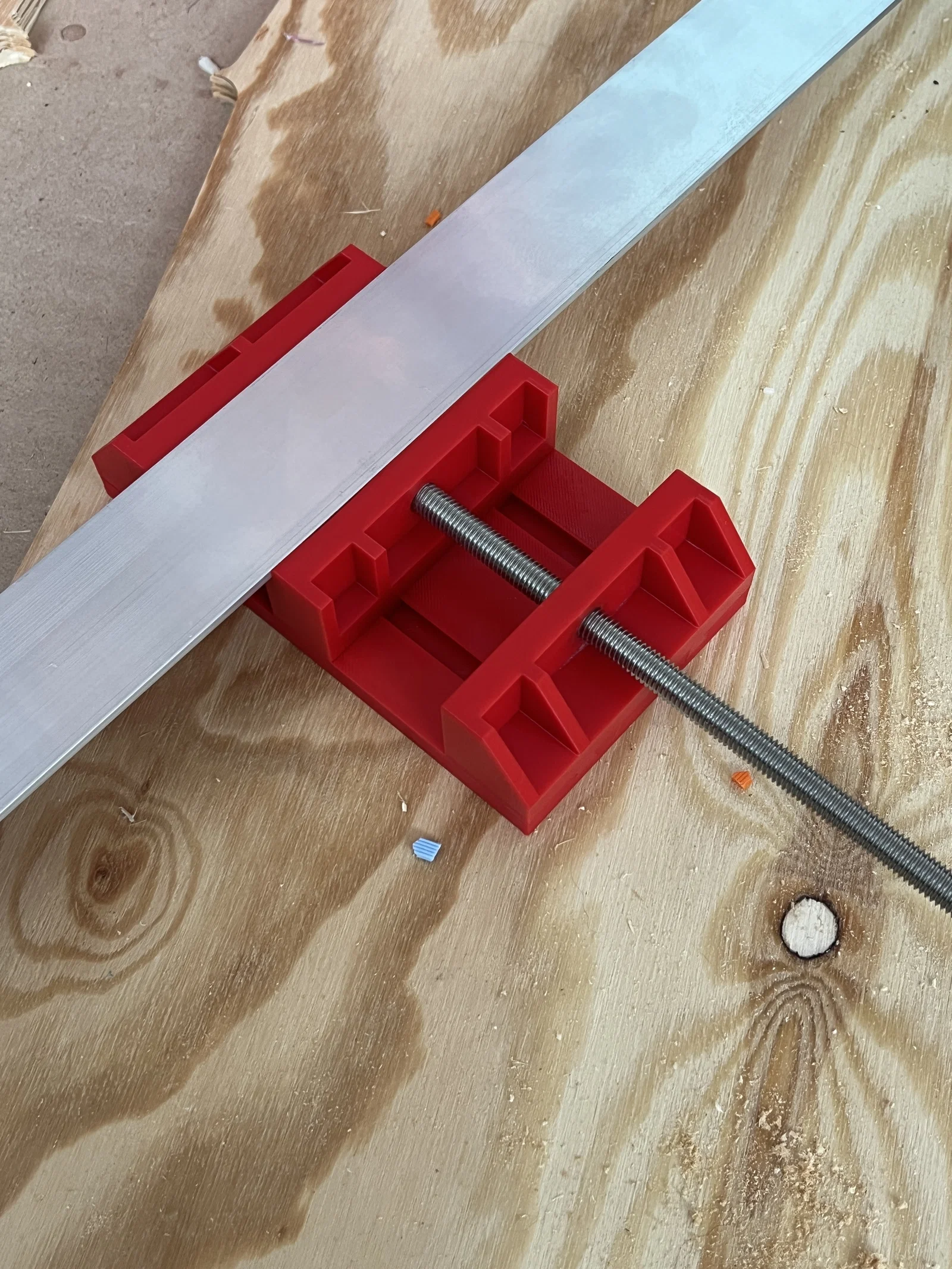

Đây là mẫu ê-tô nhỏ gọn, đơn giản được thiết kế chủ yếu để giữ các tấm nhôm trên máy CNC. Bạn cũng có thể dùng nó như một thiết bị gá kẹp nhẹ để khoan, chà nhám, lắp ráp và các công việc khác trong xưởng.

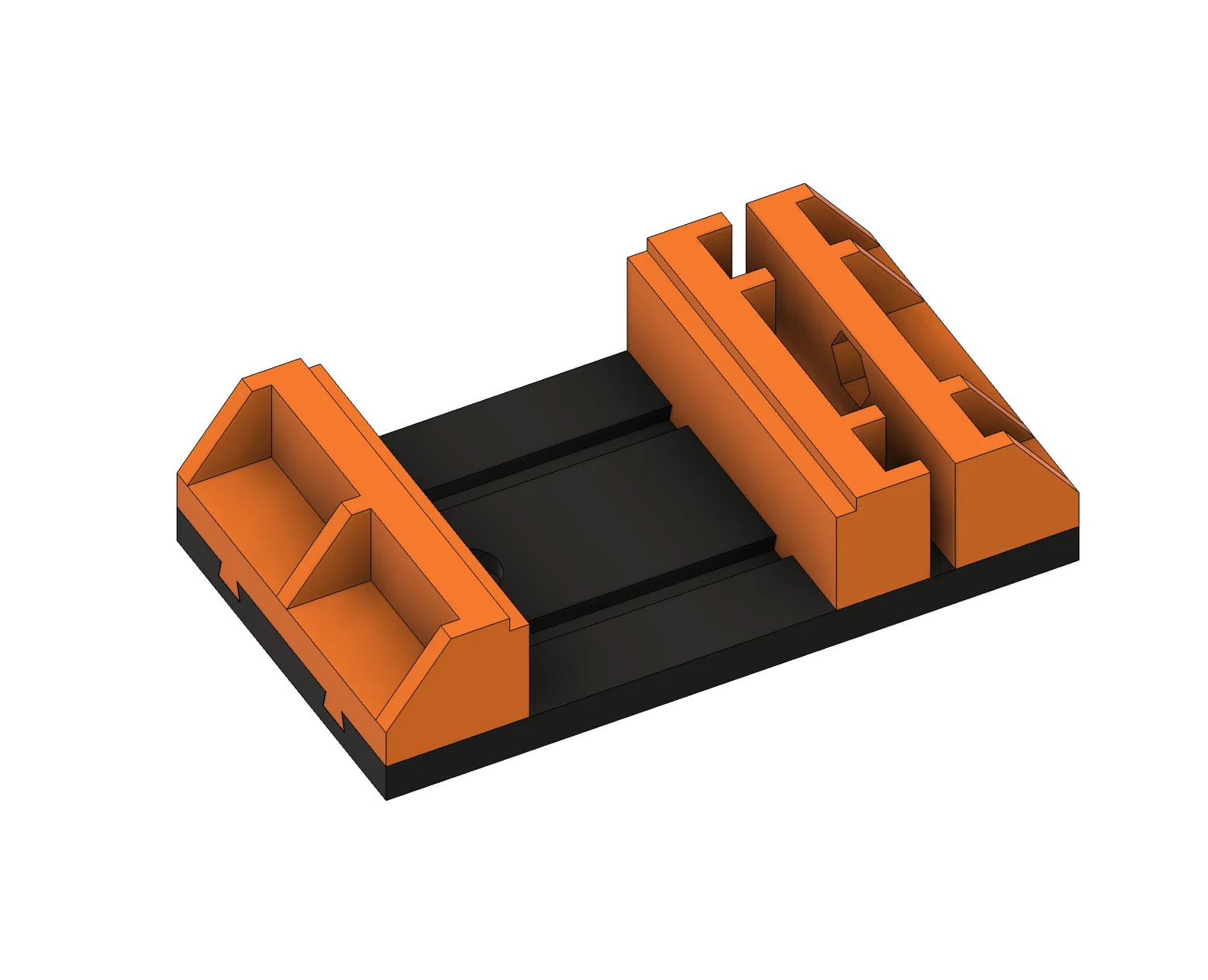

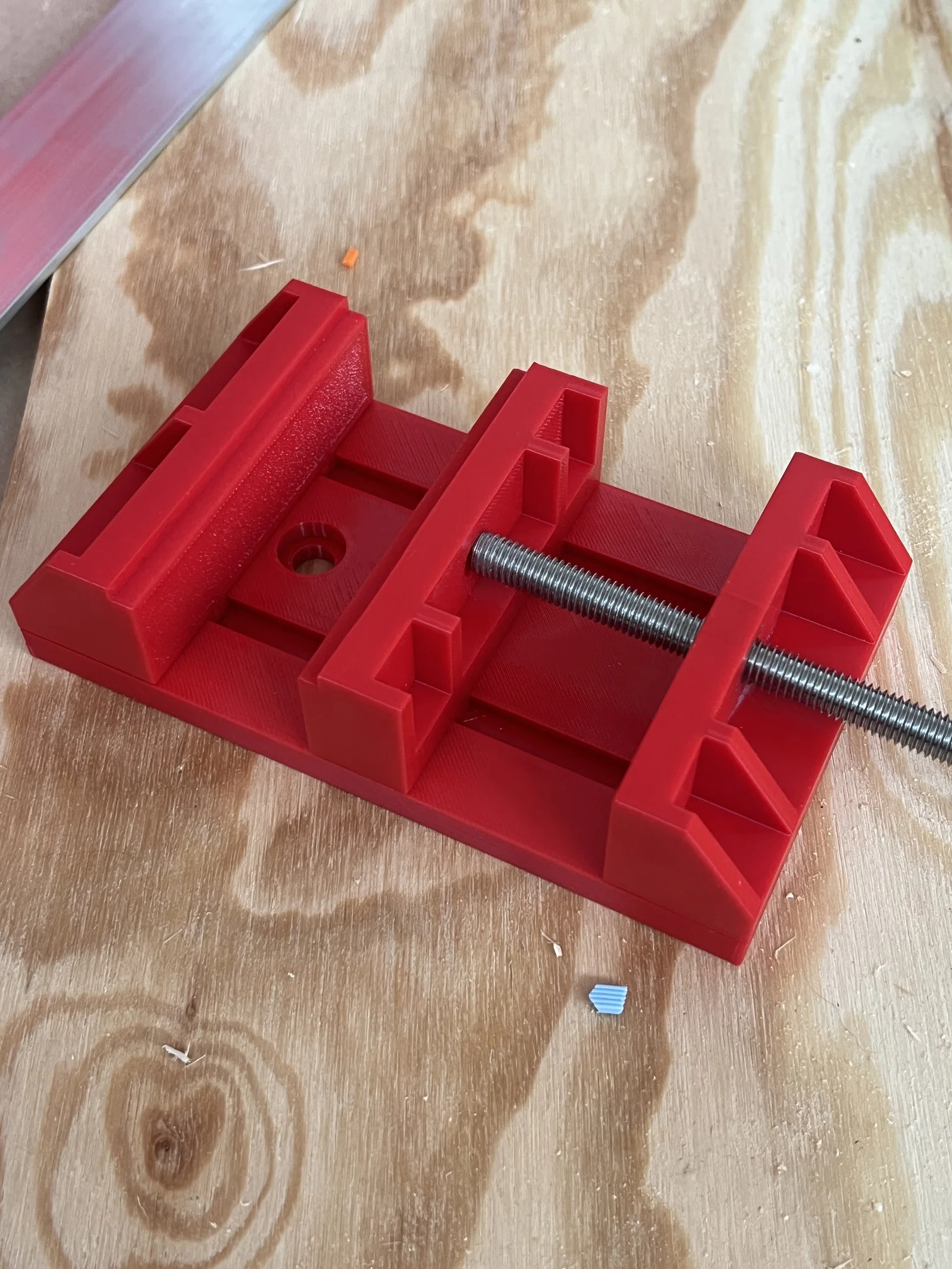

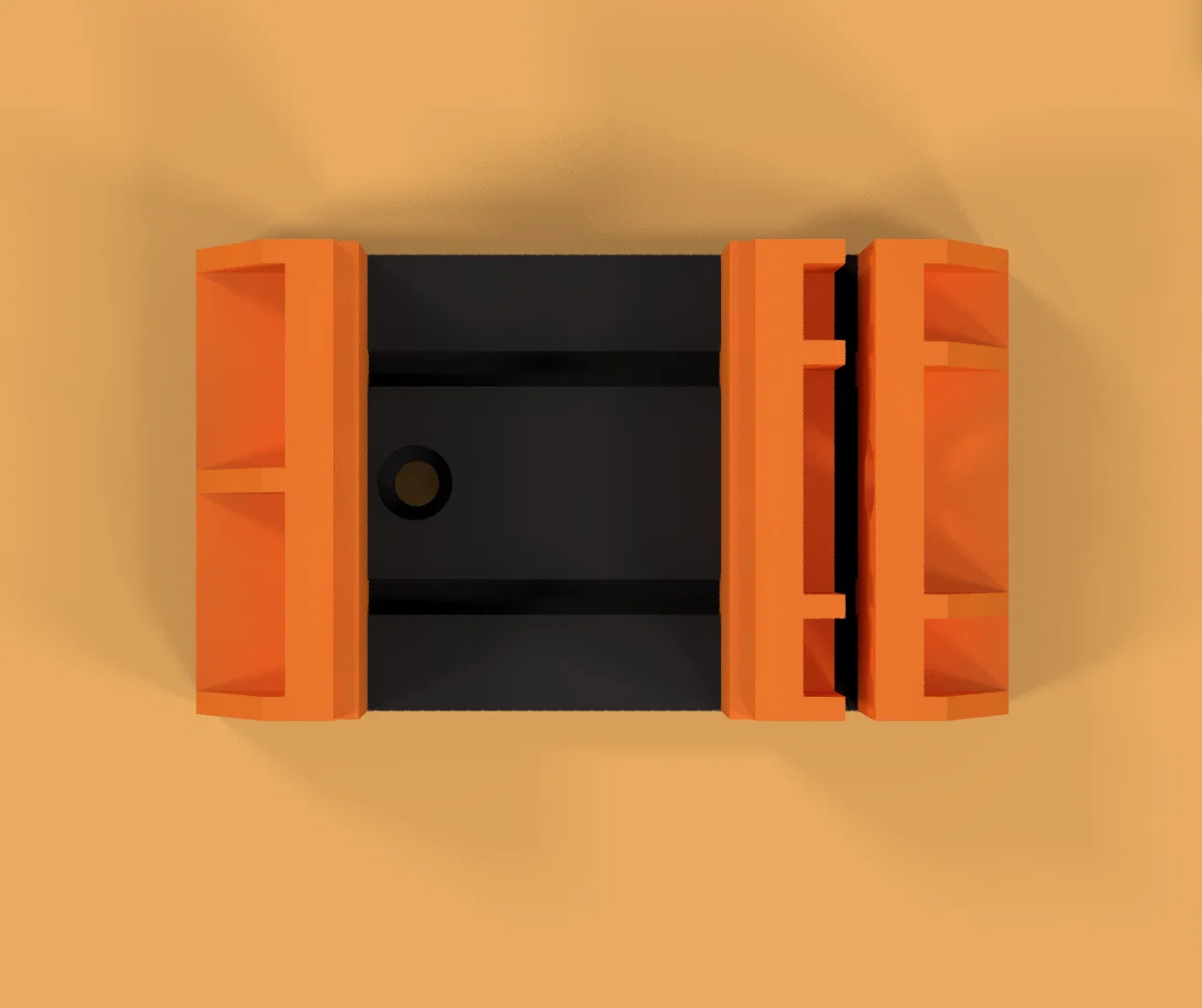

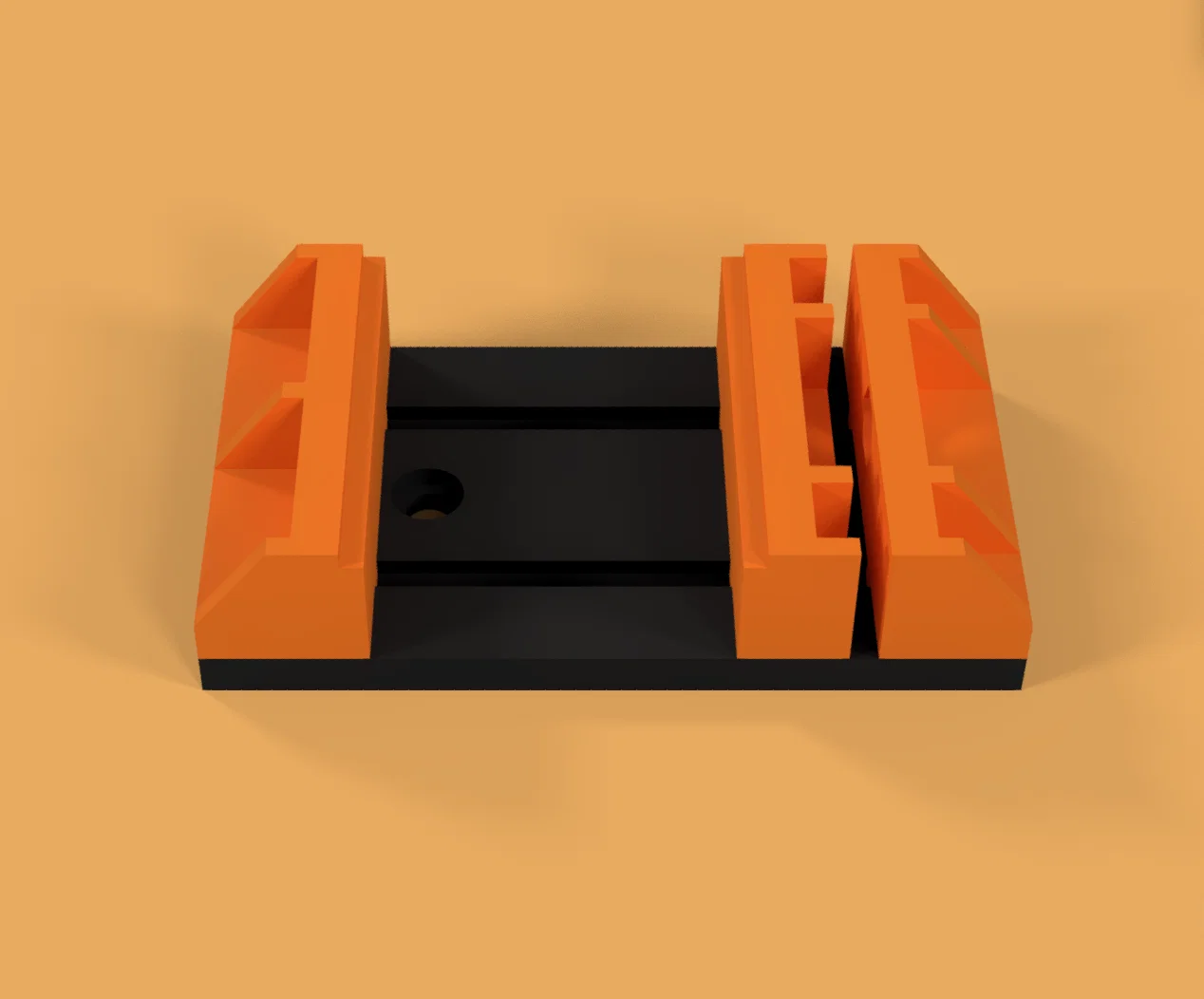

Phần đế có sẵn các lỗ bắt vít, giúp bạn cố định ê-tô trực tiếp lên mặt bàn máy CNC, bàn làm việc hoặc tấm gá khác. Má kẹp được vận hành bằng một bộ ốc và tán M8 tiêu chuẩn.

Phần cứng cần thiết

• 1× ốc M8 dài

• 1× tán M8

• 2× ren cấy M3 (threaded inserts)

• 2× ốc M3, dài khoảng 8 mm

Bạn hãy dùng mỏ hàn để gắn ren cấy M3 vào các chi tiết in. Tùy thuộc vào máy in và vật liệu, bạn có thể cần chỉnh sửa một chút hoặc mài nhẹ để các bộ phận khớp với nhau mượt mà hơn.

Lưu ý rằng chiếc ê-tô này chỉ dùng cho các công việc kẹp giữ nhẹ, không dành cho gia công nặng.

Bạn nên bôi một ít mỡ bò lên phần rãnh trượt (dovetail guides) để ê-tô hoạt động trơn tru hơn.

In với hỗ trợ (supports).

Có kèm file STEP ;)
