Tủ Đựng Linh Kiện Mô-đun (Modular Hardware Drawers)

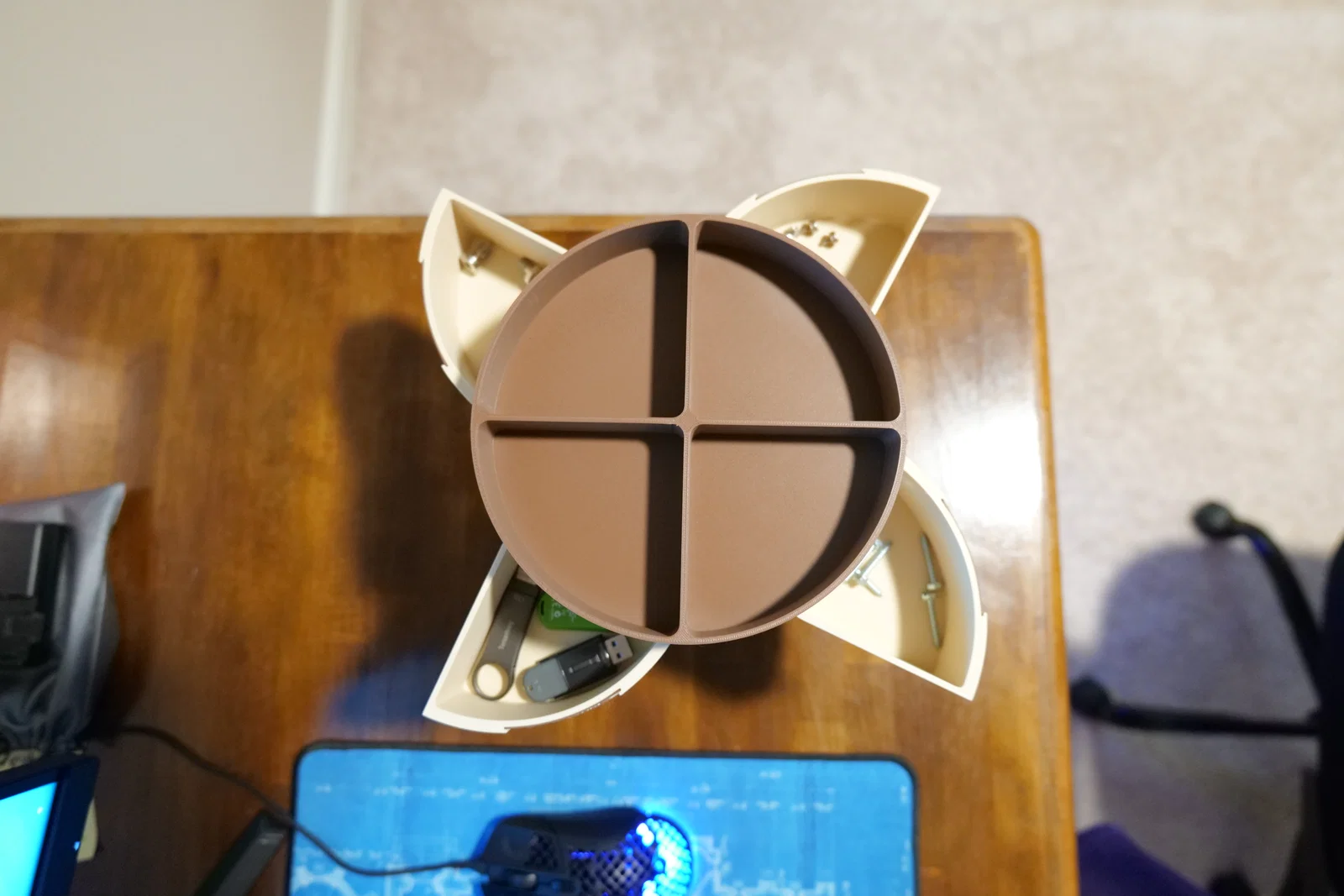

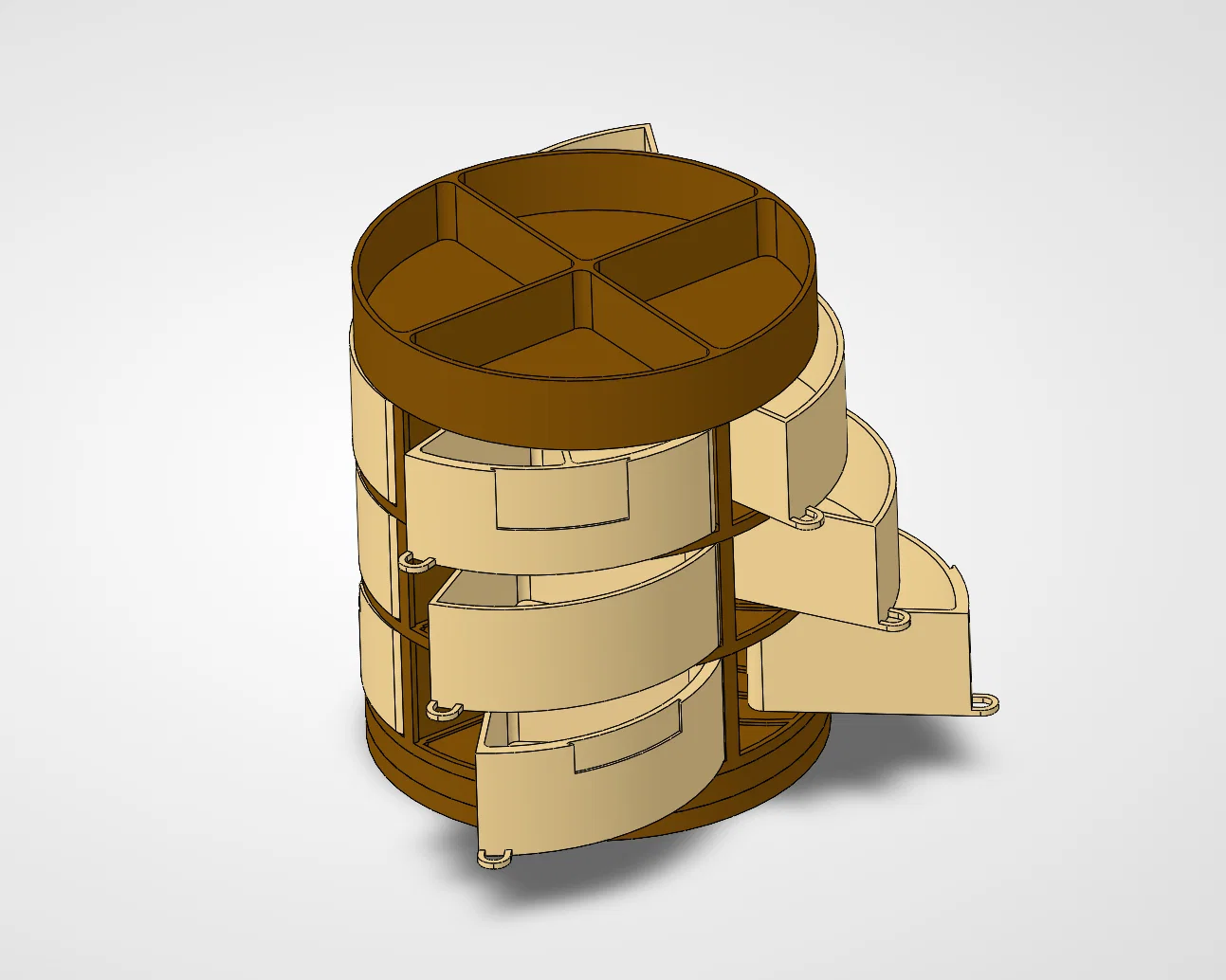

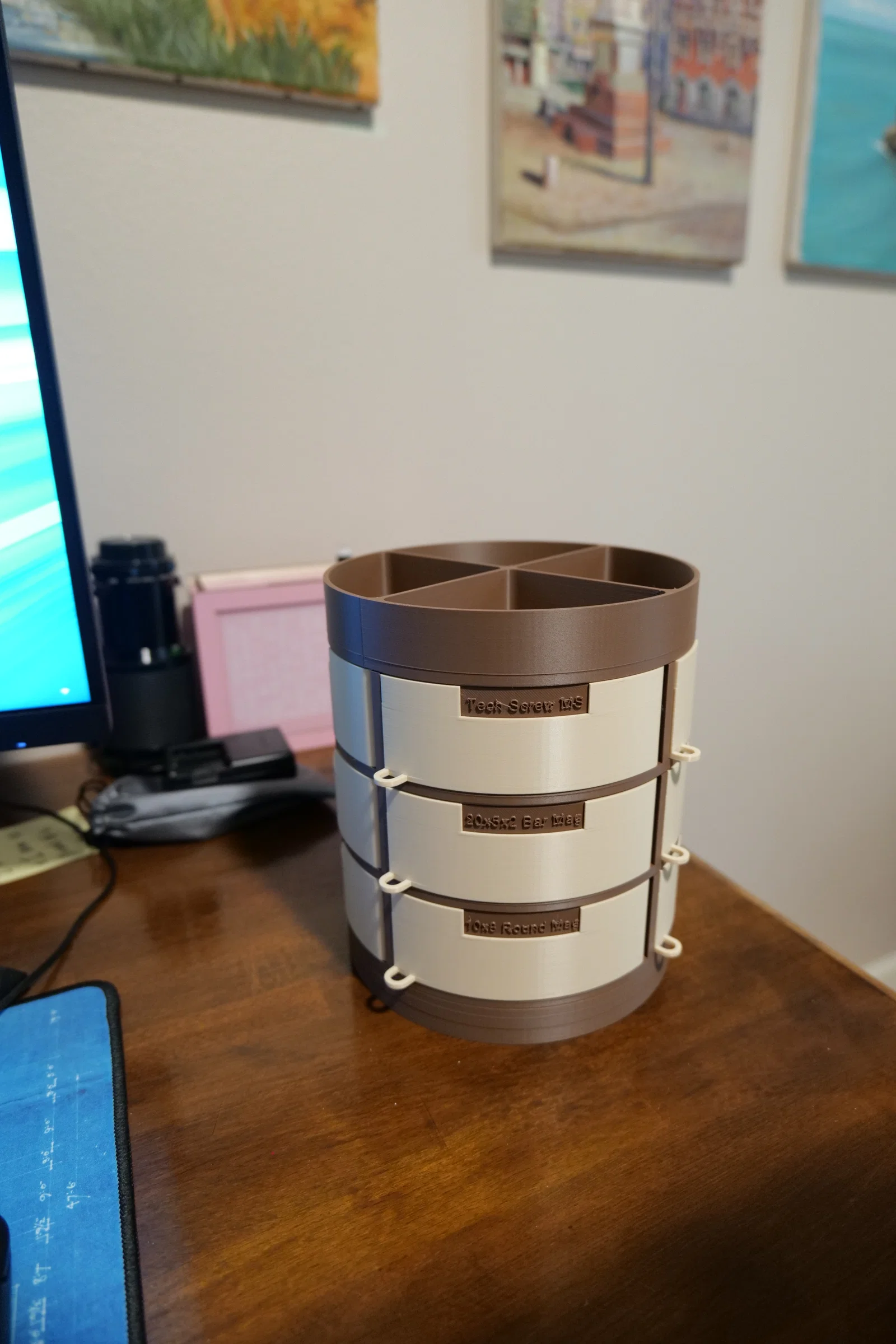

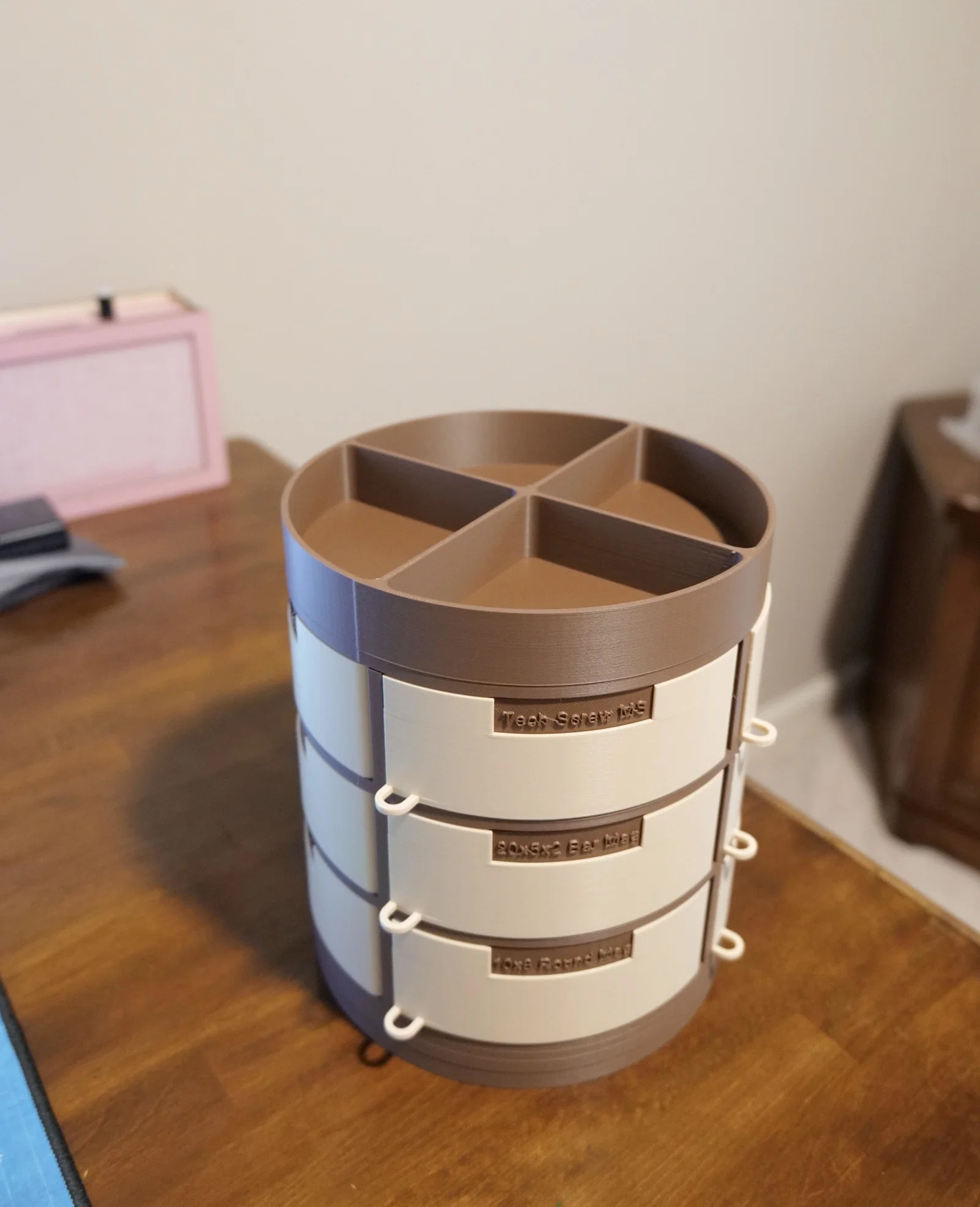

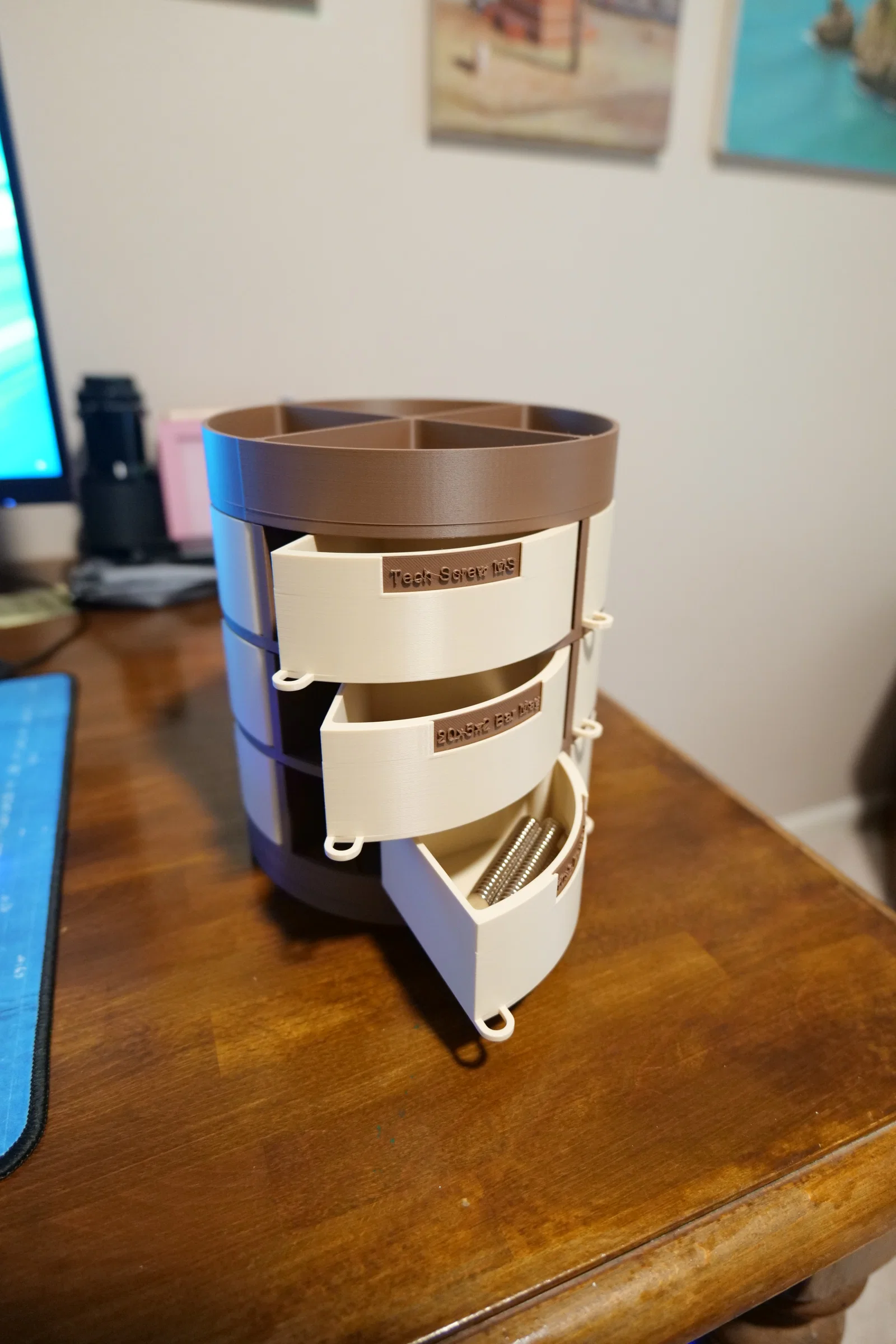

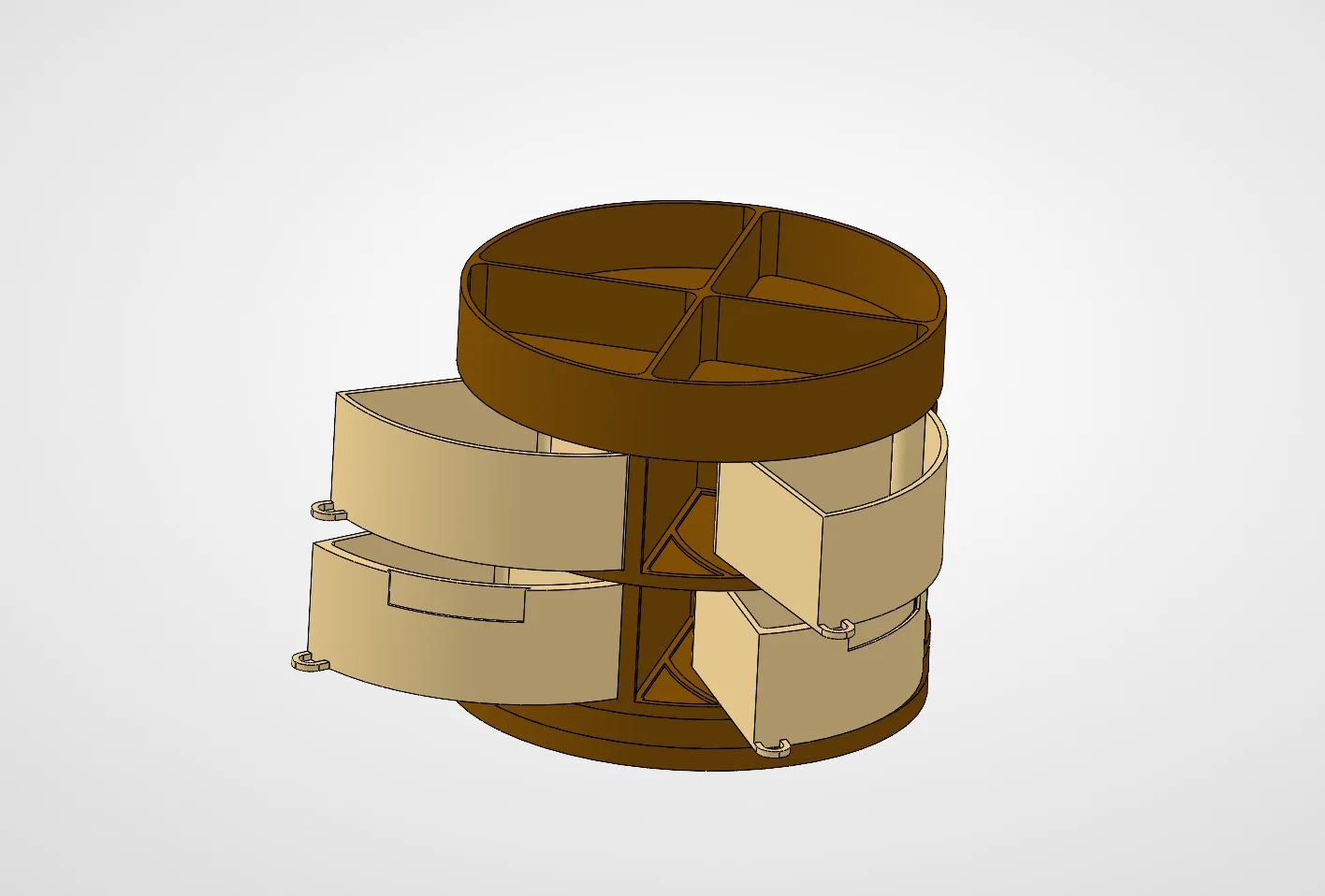

Đây là tủ đựng linh kiện dạng mô-đun có thể xoay, bạn có thể xếp chồng vô tận với nhiều loại ngăn kéo, nắp đậy, nhãn dán khác nhau và một bàn xoay tùy chọn.

HIỆN ĐÃ CÓ: GÓI PHỤ KIỆN MK1 MISSILE

Mình thiết kế mô hình này để in 100% bằng máy in 3D (trên Prusa Core), vì vậy bạn không cần bất kỳ linh kiện bên ngoài nào cả. Mình cũng chú trọng thiết kế sao cho ít phải dùng support nhất có thể và không cần ghép nhiều mảnh, đồng thời tối ưu hóa để sử dụng thiết lập mặc định của Prusa Slicer, ngoại trừ phần support tối thiểu cần thiết.

Hướng dẫn:

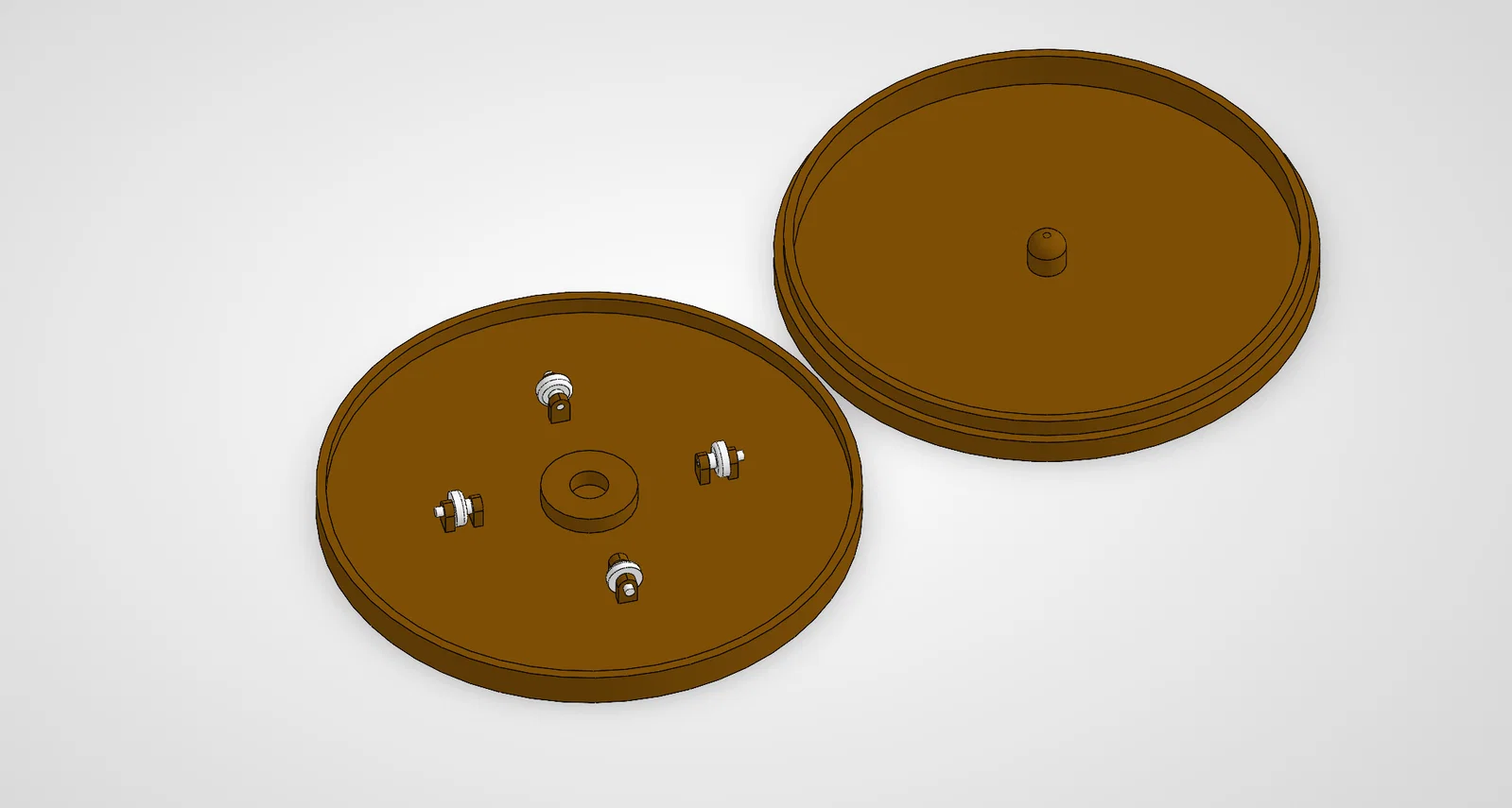

• Bàn xoay (in kèm support)

  • 1. Gỡ support ở các lỗ chốt cẩn thận để tránh làm gãy.
  • 2. Lắp bánh xe và đẩy chốt qua, bánh xe có thể quay mặt nào cũng được.
  • 3. Gỡ support ở nắp trên và lắp các chốt khóa (keys).
  • 4. Ghép hai nửa lại, ban đầu sẽ hơi chặt nhưng dùng một lúc sẽ xoay rất mượt.
  • 5. Cấu trúc kệ sẽ được nhấn chặt vào các chốt khóa này.

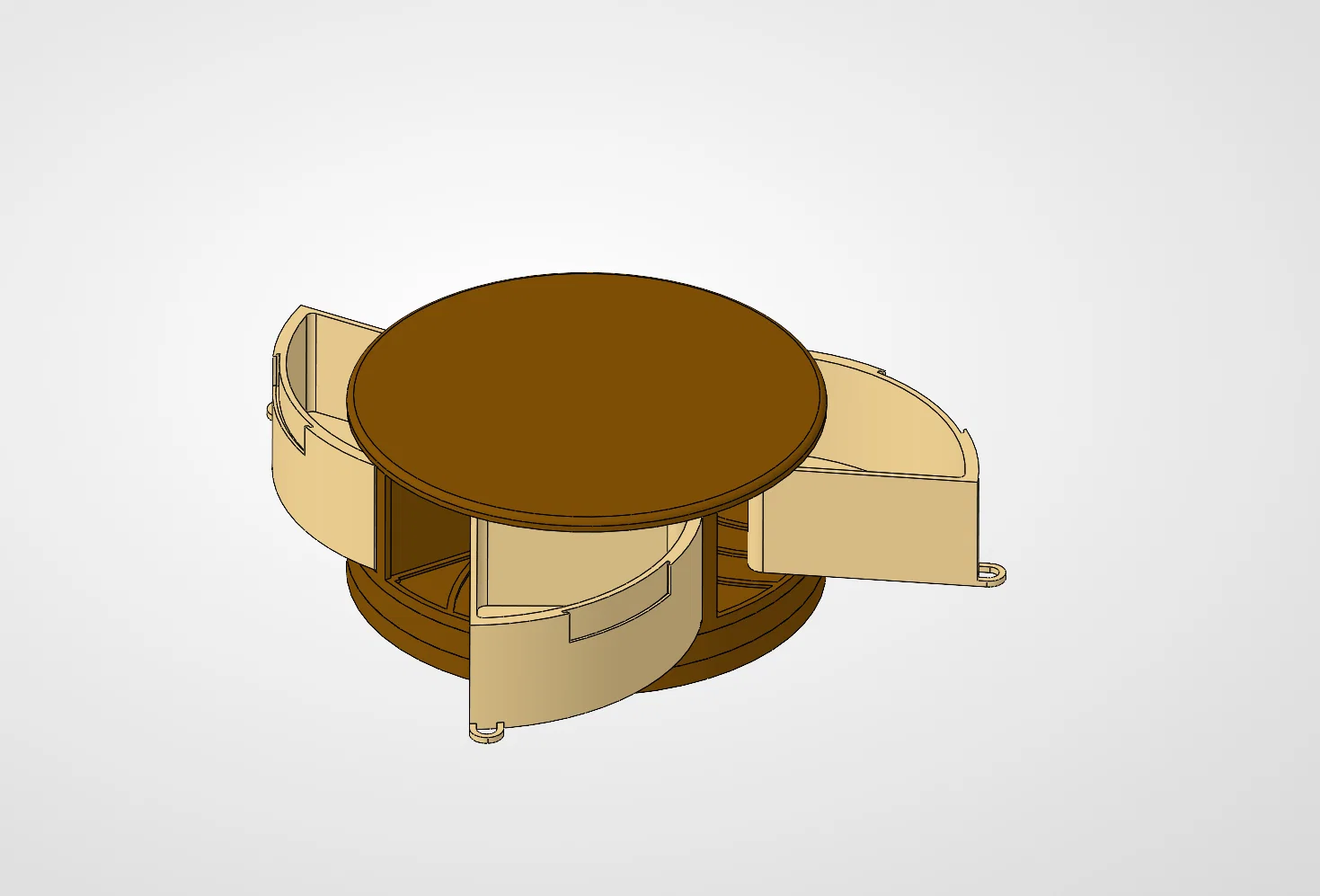

• Cấu trúc kệ: (in kèm support)

  • 1. In cấu trúc kệ, mỗi tầng một cái, rồi gỡ support.
  • 2. Đặt cẩn thận 4 ngăn kéo mong muốn vào các chốt bản lề.
  • 3. Nhấn tầng kệ tiếp theo lên trên, chốt bản lề khá mỏng manh cho đến khi bạn lắp xong phần này.
  • 4. Hoàn thiện bằng nắp đậy tùy chọn.

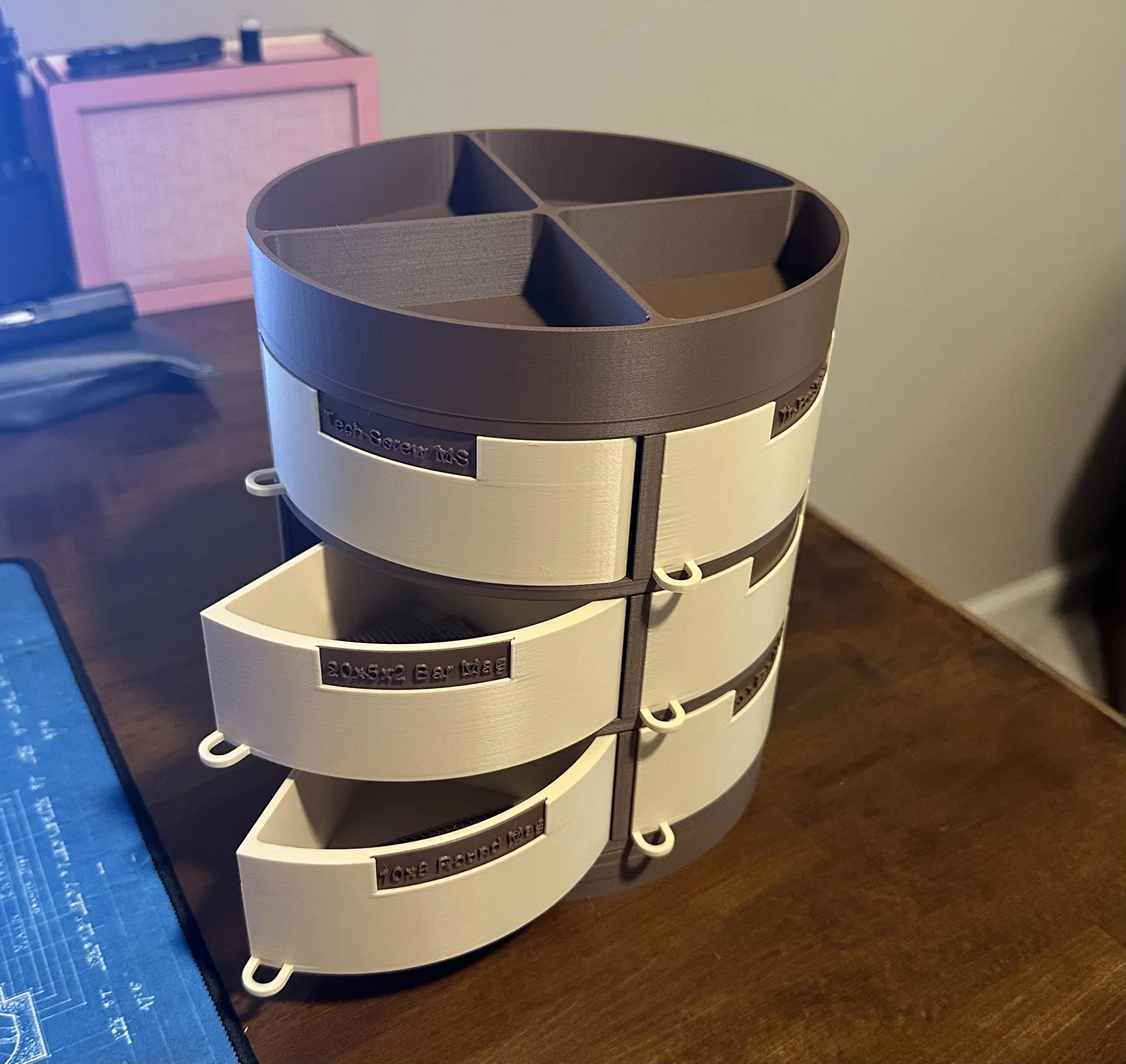

• Nhãn dán

  • 1. Bạn có thể thêm chữ trực tiếp trong Prusa Slicer.
  • 2. In và trượt vào ngăn kệ, nhớ chọn kích thước cho đúng.

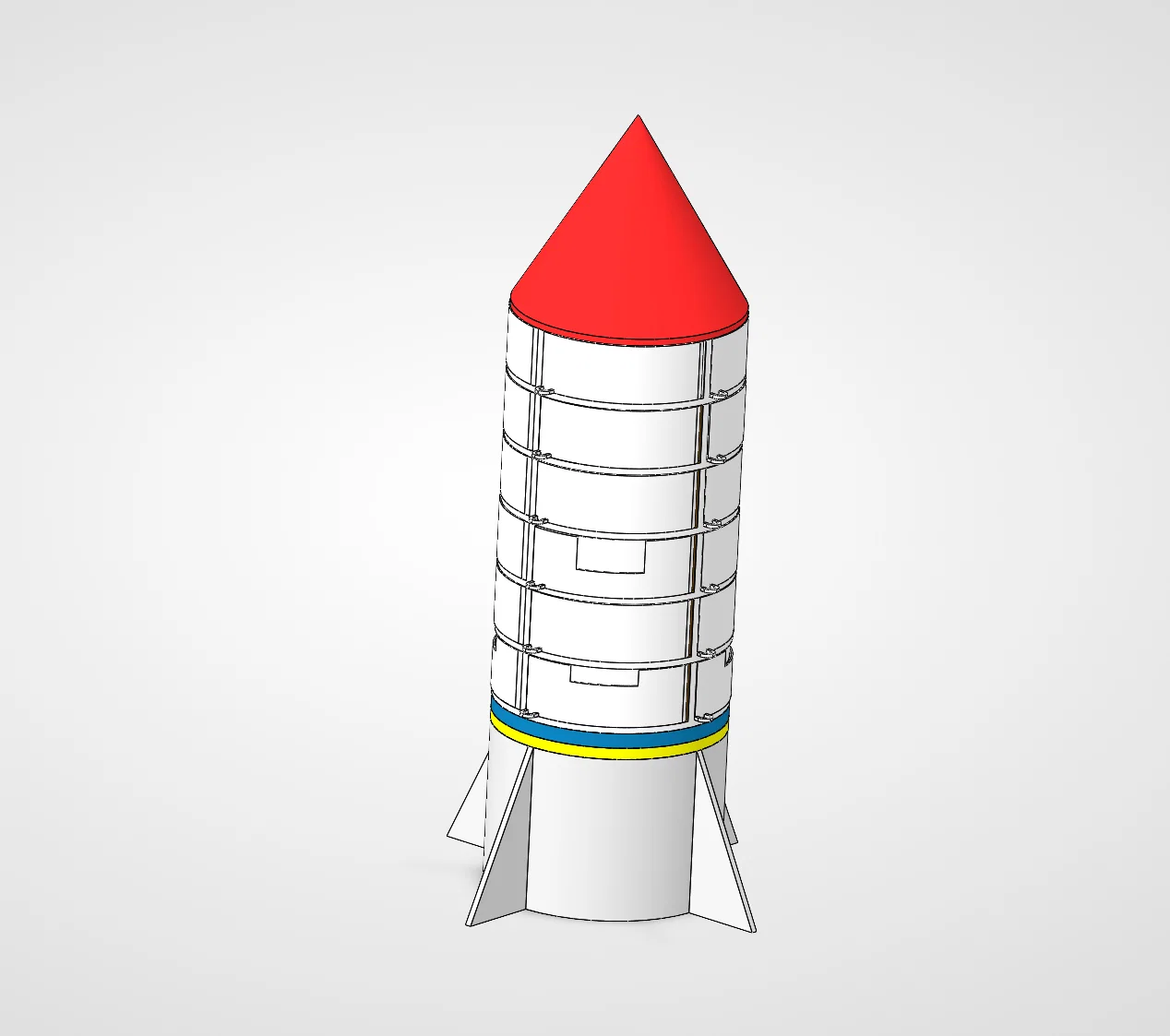

• Bộ Missile Kit (in kèm support)

  • 1. Phần cánh đuôi gắn vào mặt dưới của bàn xoay.
  • 2. Phần mũi tên (nose cone) dùng để thay thế cho nắp đậy phía trên.
