OpenSlider XYZ Camera Slider - Ray trượt máy ảnh cơ giới hóa

OpenSlider XYZ Camera Slider

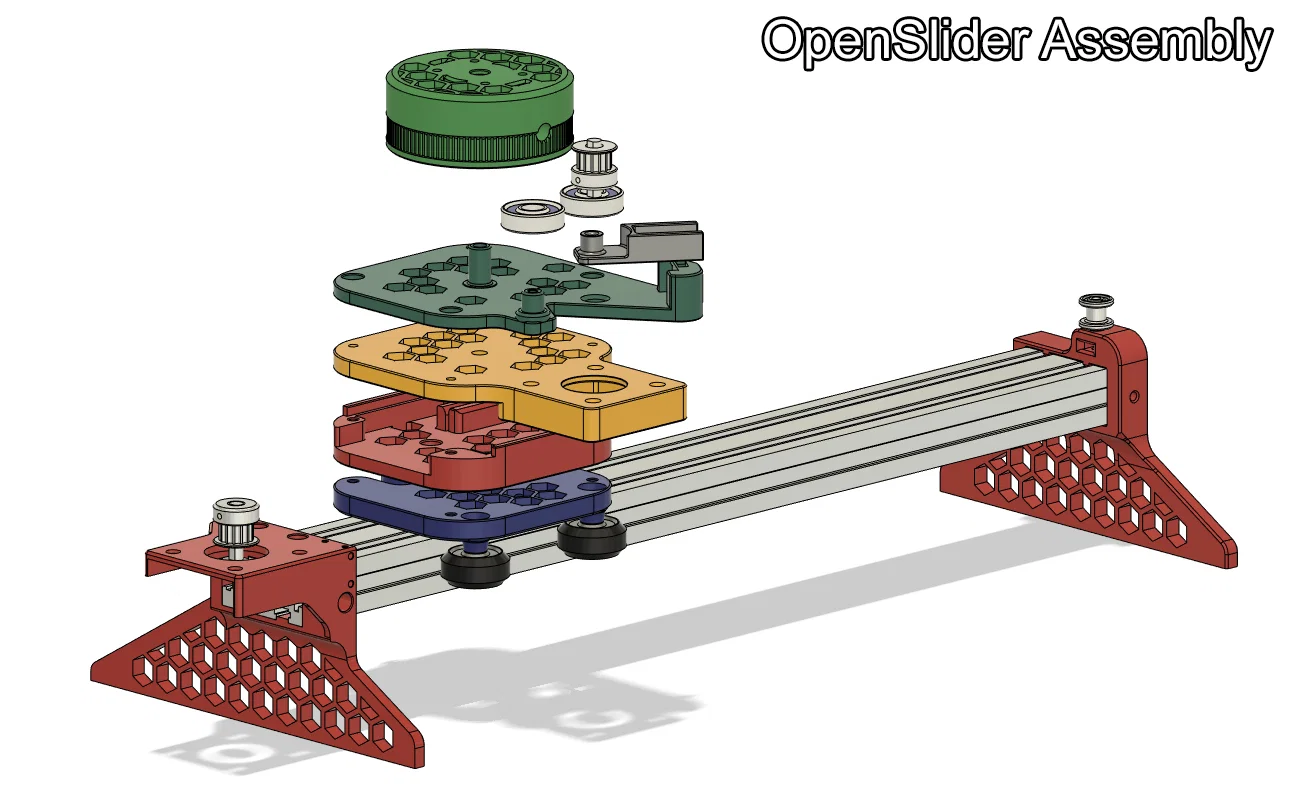

OpenSlider XYZ là bộ ray trượt máy ảnh cơ giới hóa có thể in 3D, chuyên dùng cho các shot quay video/sản phẩm hoặc timelapse. Thiết bị này sử dụng các gá trục và bệ trượt in 3D lắp trên thanh nhôm định hình 2040 V-slot, kết hợp với dây curoa GT2, puli, động cơ bước NEMA 17 và bộ điều khiển chạy Marlin.

Gói tân trang Hawkridge này được tạo ra để giúp việc lắp ráp trở nên dễ dàng hơn ở thời điểm hiện tại: bao gồm các file in/CAD được chọn lọc, ghi chú lắp ráp đã cập nhật và danh mục linh kiện (Bill of Material) để tìm mua vật tư dễ dàng hơn.

Những gì có trong gói này

• Các file STL cho các bộ phận in của ray trượt.
• Các file CAD định dạng STEP/F3D có thể chỉnh sửa.
• File STEP lắp ráp hoàn chỉnh.
• Ghi chú về firmware/cấu hình Marlin cho board SKR 1.3 và TMC2130.
• File PDF danh mục linh kiện (BOM) với các lưu ý mua sắm hiện tại.

Lưu ý khi lắp ráp

Thiết lập in khuyến nghị là dùng nhựa PETG hoặc ABS, không cần support, chiều cao lớp in 0.15 mm hoặc 0.2 mm, từ 3 đến 5 lớp thành (perimeters) và độ phủ infill khoảng 25%. Các vị trí nhét đai ốc M3 được thiết kế khá khít; bạn hãy cẩn thận khi nhấn đai ốc vào hoặc chỉ sử dụng nhiệt nếu thực sự cần thiết.

Thanh nhôm 2040 V-slot dài 500 mm sẽ cho hành trình di chuyển khoảng 380 mm. Danh mục linh kiện dựa trên thiết kế 3 trục đầy đủ, nhưng bạn có thể bắt đầu với trục X như là một cấu hình cơ bản.

Các lưu ý cần xem xét

• Hawkridge hiện chưa tự tay lắp ráp/kiểm thử bộ ray trượt này.
• Board SKR 1.3 có thể đã cũ; hãy kiểm tra lại các lựa chọn bộ điều khiển hiện tại hoặc điều chỉnh cấu hình Marlin cho phù hợp với các bo mạch tương thích SKR đời mới.
• Các đường link sản phẩm cần được kiểm tra kỹ trước khi quyết định mua hàng theo danh mục linh kiện.
