Bộ giữ chốt an toàn và hộp đựng cho máy thổi tuyết

Phòng bệnh hơn chữa bệnh, đỡ phải cáu gắt giữa trời tuyết

Mùa đông năm ngoái, mình chuẩn bị đón trận tuyết đầu mùa bằng việc nâng cấp máy cắt cỏ thành máy thổi tuyết. Trước đây mình dùng máy thổi tuyết đẩy tay hơn 10 năm mà chưa bao giờ bị gãy chốt an toàn (shear pin). Tuy nhiên, để tránh trường hợp đang dọn dẹp mà máy gặp sự cố giữa chừng, mình đã mua sẵn vài chiếc chốt dự phòng (19M7834) và đai ốc (14M7397) từ đại lý địa phương. Lúc đầu mình chỉ để chúng trong túi nhựa, đến khi bị gãy chốt thật thì cái túi đó không biết bay đi đâu mất. Sau cả tiếng đồng hồ lục tung gara trong cái lạnh thấu xương, mình đã tìm thấy chúng, nhưng việc đó làm mình nghĩ ngay đến chuyện phải làm một cái hộp đựng chuyên dụng để lần sau không phải khổ sở nữa.

Như mọi khi, mình lại mở FreeCAD lên để bắt tay vào thiết kế. Sau khi để đó suốt mùa đông, cuối cùng thì mùa hè nóng bức lại khiến mình có thời gian hoàn thiện bản thiết kế này. Mất sáu tháng mới xong, nhưng ít nhất thì cũng đã chuẩn bị sẵn sàng cho mùa đông sắp tới rồi phải không nào?

Hướng dẫn in và lắp ráp

Các file STL đi kèm đã được đặt hướng tối ưu để in, không cần sử dụng support. Bạn chỉ cần thiết lập thông thường như chiều cao lớp 0.20mm và 3 lớp tường (walls/perimeters) là ổn, vừa tiết kiệm nhựa lại in rất nhanh.

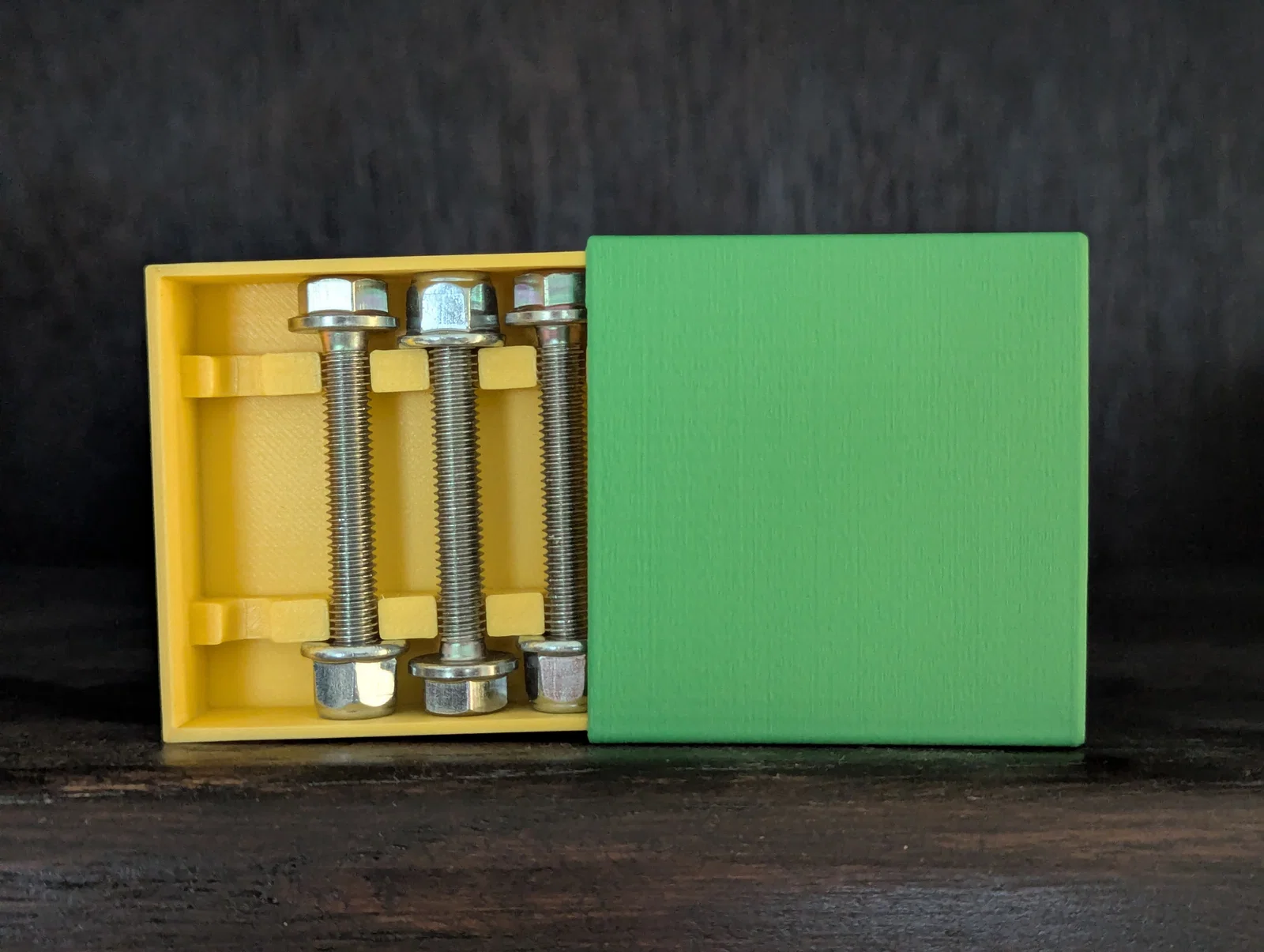

Việc lắp ráp cực kỳ đơn giản. Hãy đặt phần giữ chốt (pin holder) sao cho các chốt song song với phần đáy của vỏ hộp. Nghiêng nhẹ khay đựng chốt rồi trượt vào bên trong vỏ hộp, đặt dưới cái chốt chặn nhỏ phía trong. Khi đã qua chốt chặn, hãy vặn lỏng các đai ốc vào đầu chốt để chúng nằm gọn trong khay. Cuối cùng chỉ cần trượt khay vào vỏ hộp là xong.

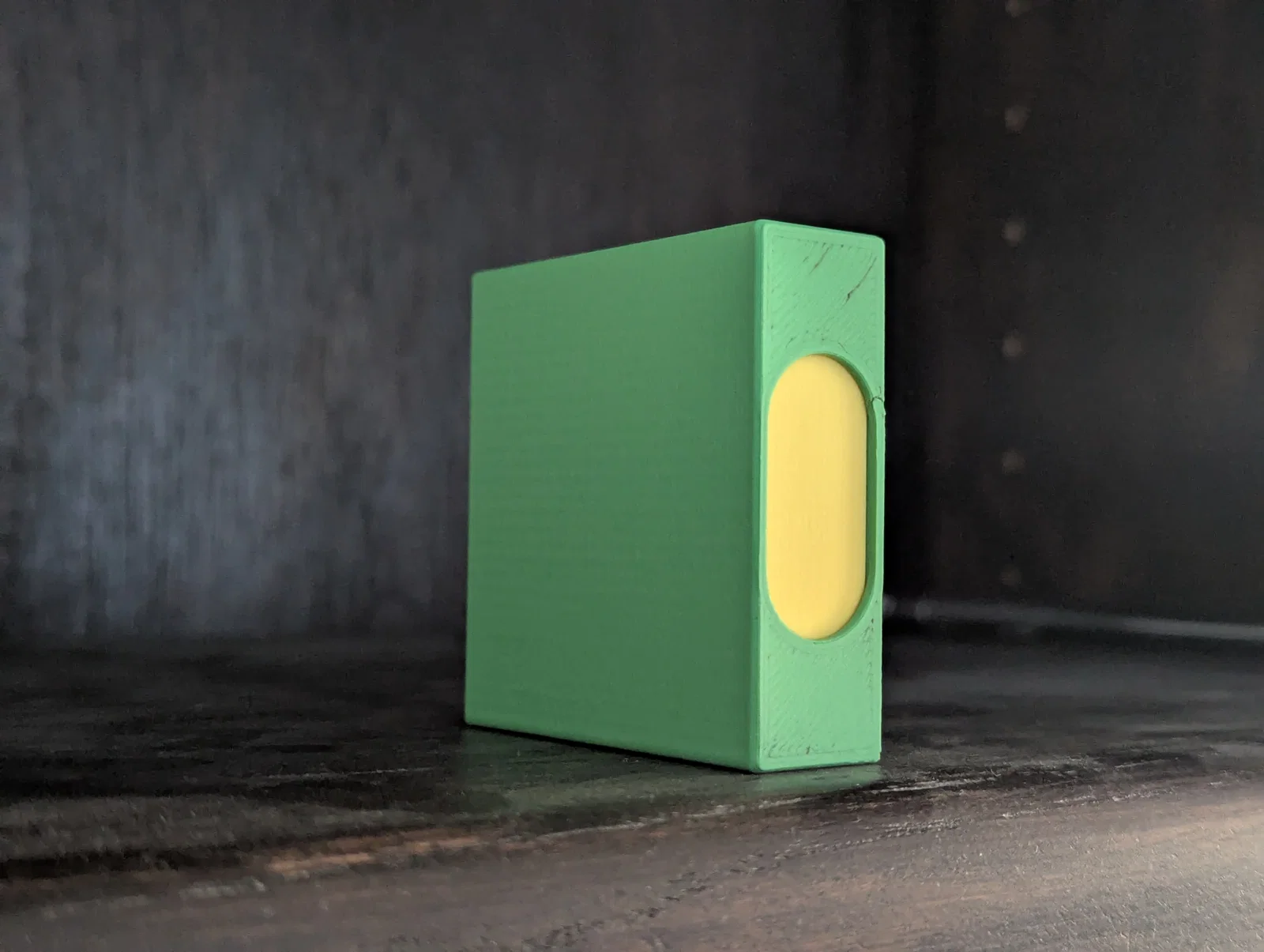

Lỗ hình bầu dục trên nắp có hai công dụng. Thứ nhất, nó giúp bạn dễ dàng dùng ngón tay ấn vào để lấy khay chốt ra. Thứ hai, bạn có thể in hoặc viết nhãn dán lên đó để nhận diện linh kiện dễ dàng hơn.

Bình luận, Phản hồi, Gợi ý

Như thường lệ, rất mong nhận được bình luận, hình ảnh các bản in của các bạn hoặc góp ý từ mọi người. Mình rất muốn xem sản phẩm của các bạn trông như thế nào. Bạn cứ thoải mái remix mẫu này nhé. Nếu bạn thích mô hình này, hãy để lại một like hoặc xem thêm các mẫu khác của mình trên Printables, chẳng hạn như bộ giữ cọc đánh dấu lối đi cho máy thổi tuyết bên dưới. Cảm ơn các bạn đã ghé thăm và hẹn gặp lại trong những dự án 3D tiếp theo!

Nhật ký cập nhật

2026-07-07: Đăng tải mô hình gốc
