Bộ chuyển đổi MGN9H sang MGN12H

Thiết lập in

• Chọn loại nhựa phù hợp với nhu cầu về nhiệt độ và độ cứng cho adapter. Mình đã dùng ASA GF.
• Infill: 40% Adaptive Cubic. Phần này không quá bắt buộc, tùy vào mục đích sử dụng của bạn.
• Nên để 100% infill xung quanh các lỗ bắt vít M3. Điều này giúp bề mặt chỗ bắt vít cứng cáp hơn.
• Wall: 5 lớp.

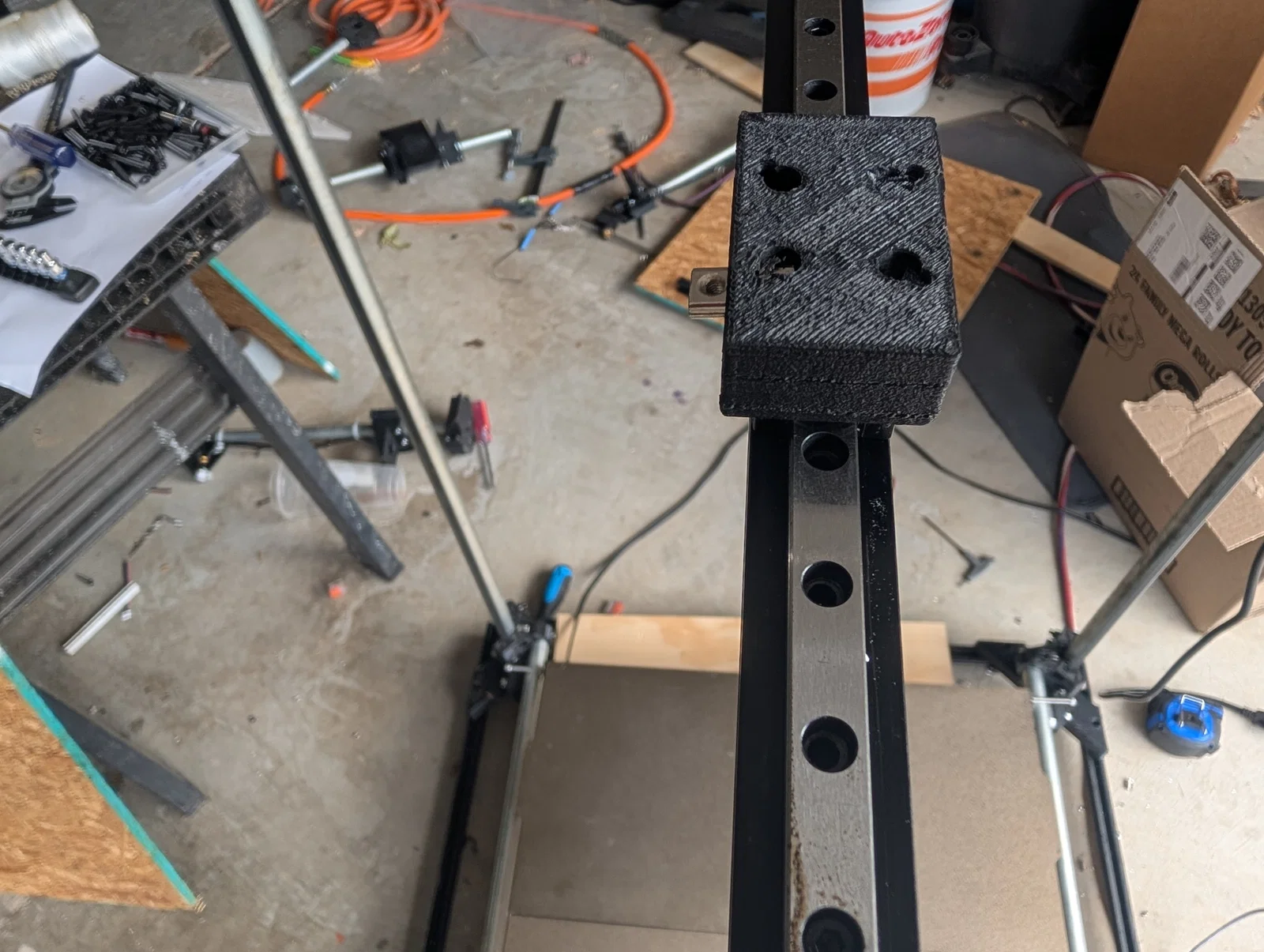

Hướng dẫn lắp đặt Adapter

Phụ kiện cần thiết:

• M3 T-Nut
• M3x8 Cap head bolt

Các bước lắp ráp:

1. Vặn chặt adapter vào thanh ray trượt bằng cách siết các con vít M3x8.
2. Lắp các con M3 T-Nut vào vị trí vít M3x6 để cố định bộ phận MGN12H vào thanh ray.
3. Gắn phần linh kiện MGN12H vào adapter.

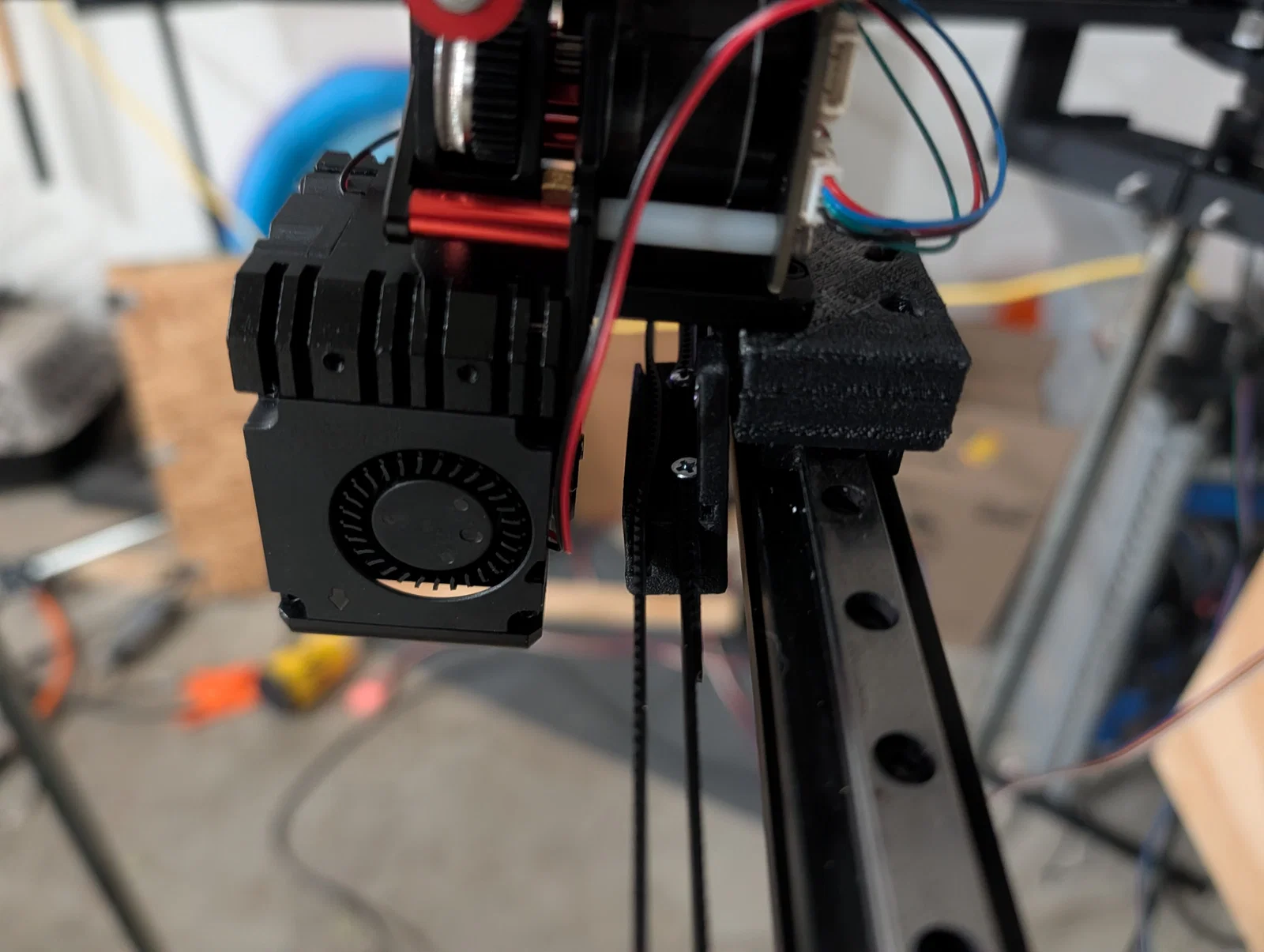

Lắp đặt bộ phận giữ dây đai (Belt Attachment)

Phụ kiện cần thiết:

• M3 heat set inserts
• GT2 9mm belt

Các bước lắp ráp:

1. Lắp các heat set inserts vào 2 lỗ ở cạnh bên của adapter.
2. Cố định dây đai vào mặt trước của bộ phận giữ dây đai.
3. Với 2 điểm giữ ở phía sau, hãy vòng dây đai quanh một con vít M3 rồi gập chồng dây lên nhau.
