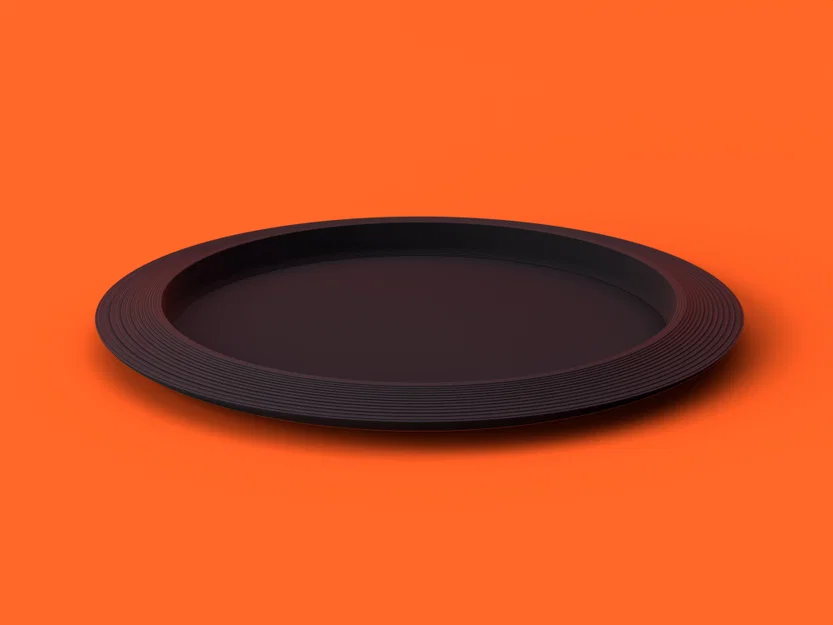

Thiết kế Đĩa Disc Golf Tham Số (Parametric Disc Golf Disc Designer)

Link OnShape: Parametric Disc Golf Designer

Lưu ý: bạn cần tạo tài khoản OnShape miễn phí để tùy chỉnh mô hình này. Tôi không biết cách nào khác để kích hoạt tính năng FeatureScript mà không cần tài khoản.

Thông tin cơ bản

Tôi muốn tự in 3D đĩa disc golf bằng nhựa TPU, nhưng cứ gặp mãi một vấn đề: dùng support làm cho bản in bị xấu, khó gia công và không đồng nhất. Sau khi tìm hiểu, tôi đã tìm thấy hai dự án rất hay:

1. Ryan Marr – Parametric Disc Golf Generator
Đây là mô hình OpenSCAD tham số cho đĩa disc golf, kèm theo các thông số thiết lập sẵn cho 28 mẫu đĩa được PDGA phê duyệt và trình thiết kế trên nền web.

2. Kitty Hawk – Disc golf disc, no supports, floats in water

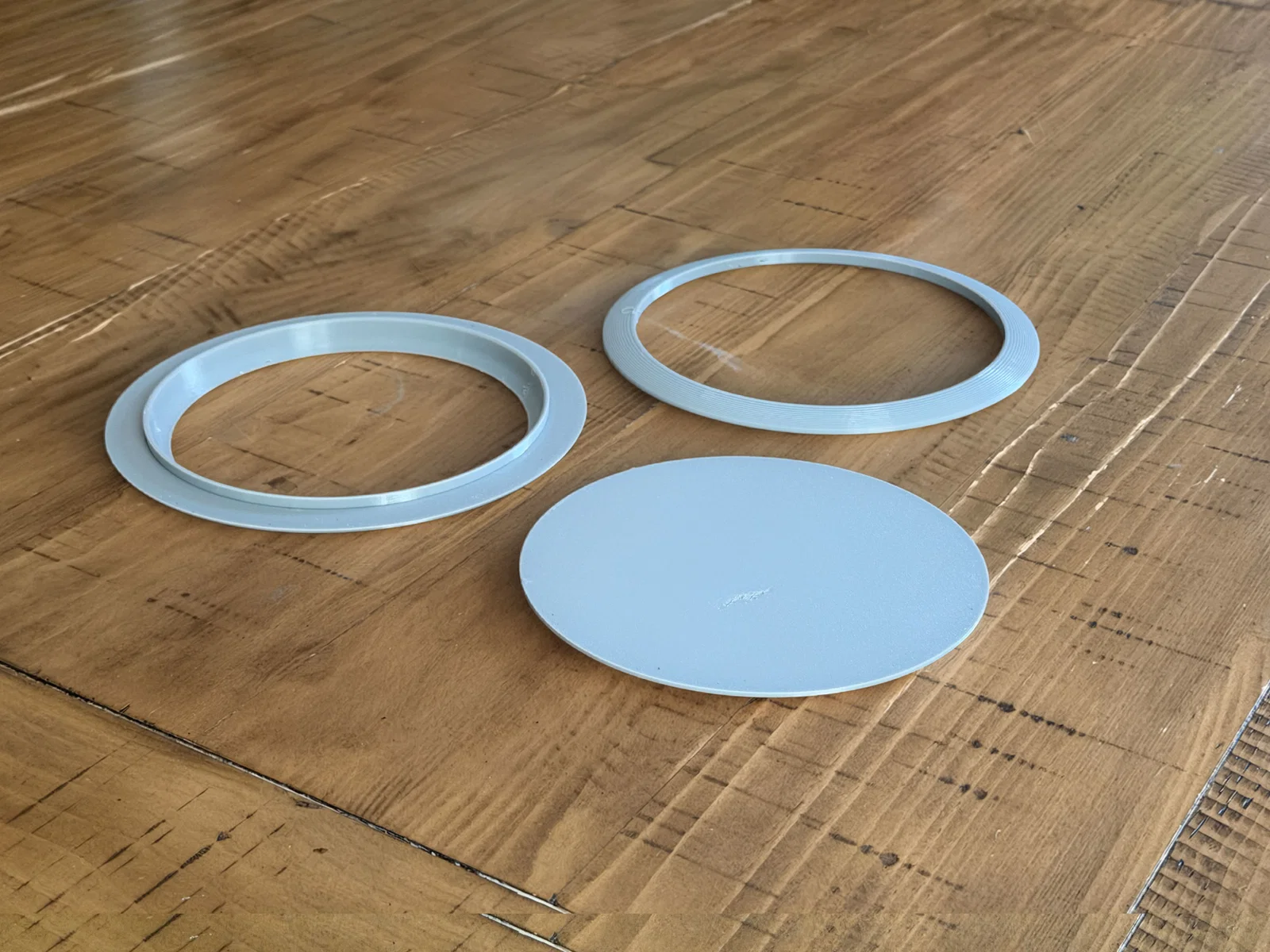

Loại đĩa này không cần support và không có phần nhô ra (overhang). Đĩa được chia thành 4 phần, mỗi phần có thể đặt ở vị trí không cần support. Sau đó chỉ cần dán các mảnh lại với nhau.

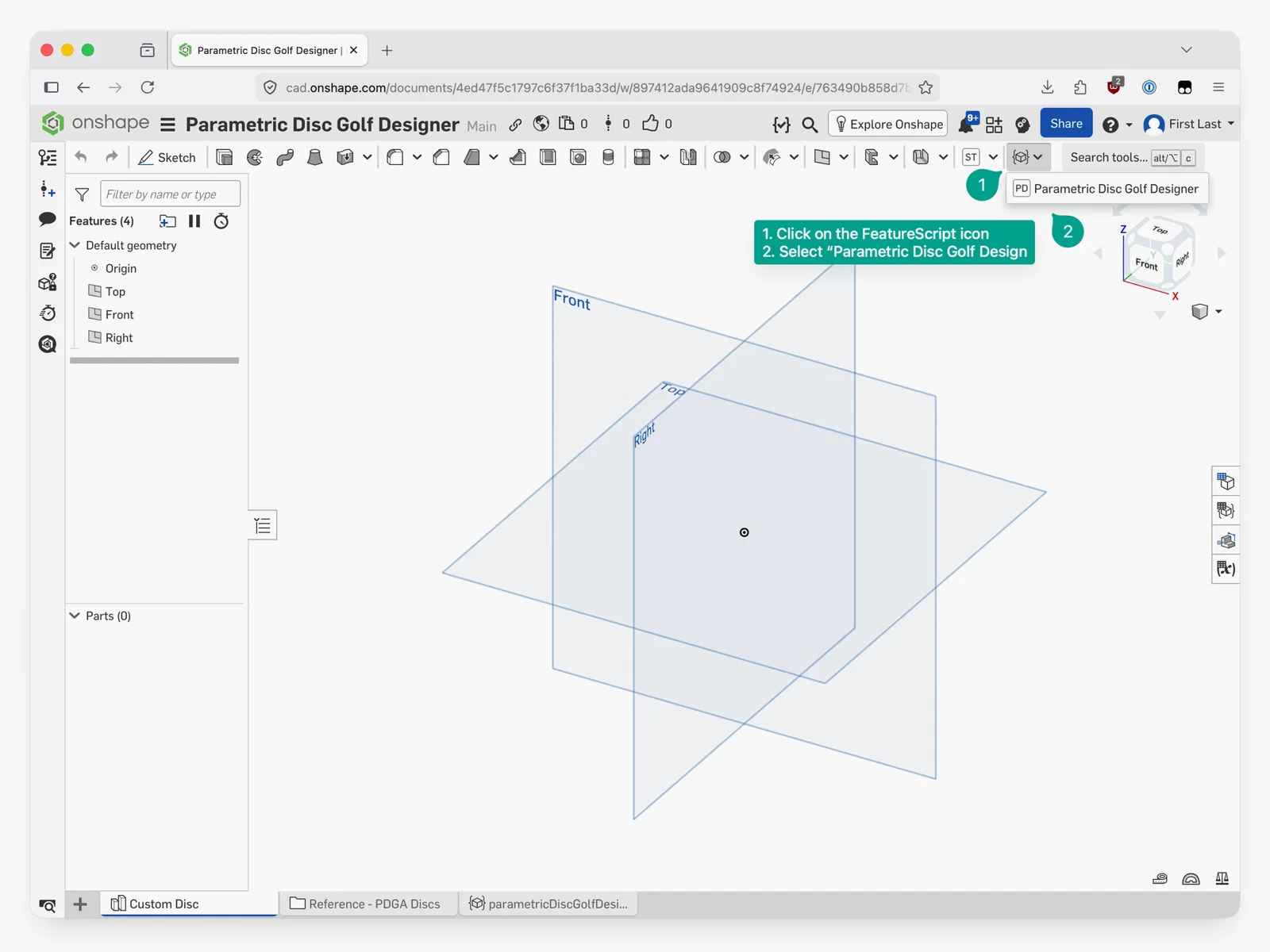

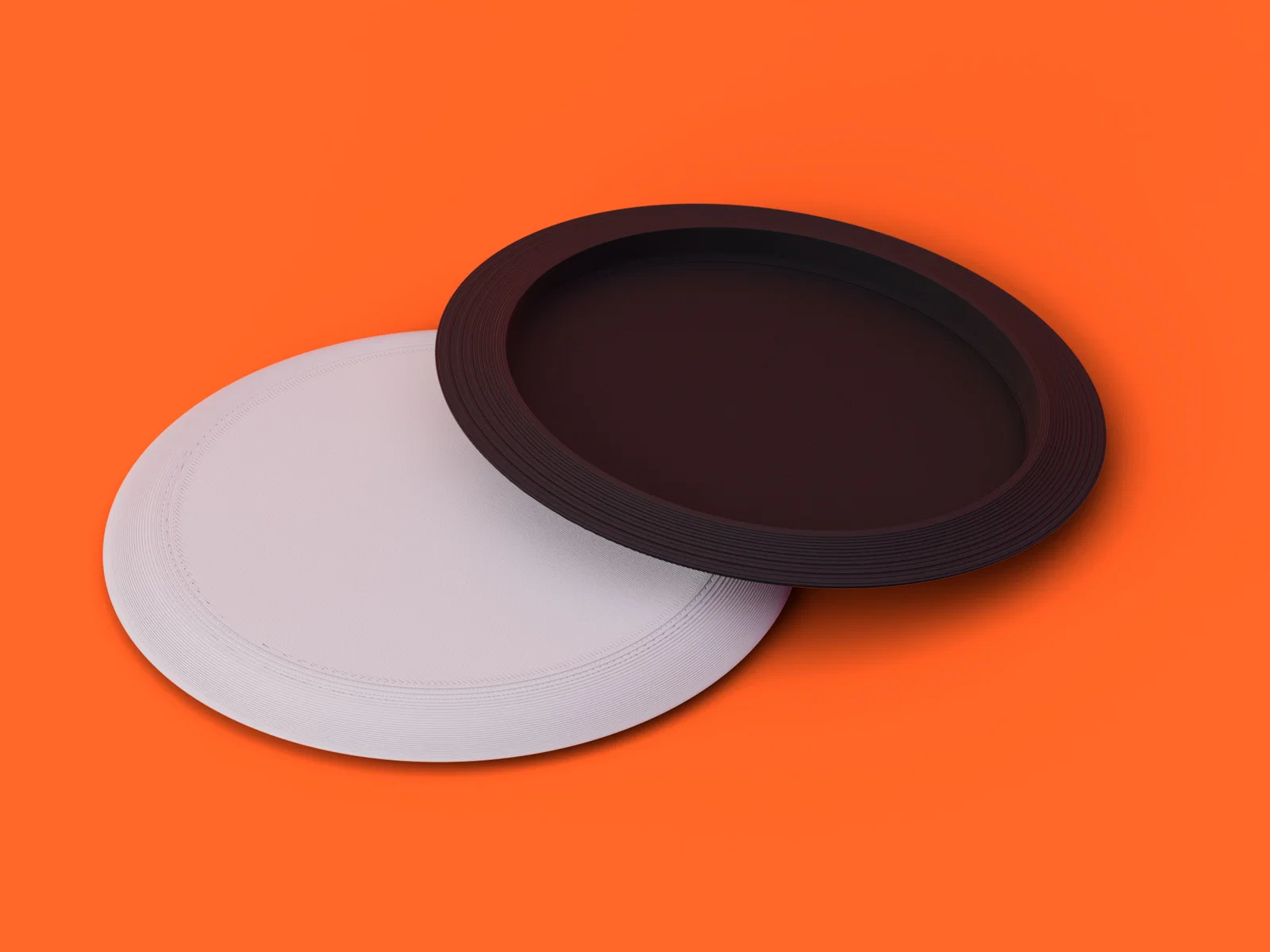

Vì Onshape là công cụ CAD chính của tôi, nên tôi đã dùng Codex để chuyển đổi logic tạo profile từ file disc.scad của Ryan Marr sang tính năng FeatureScript trên Onshape. Sau đó, tôi thêm logic chia mảnh lấy cảm hứng từ mô hình Onshape của Kitty Hawk.

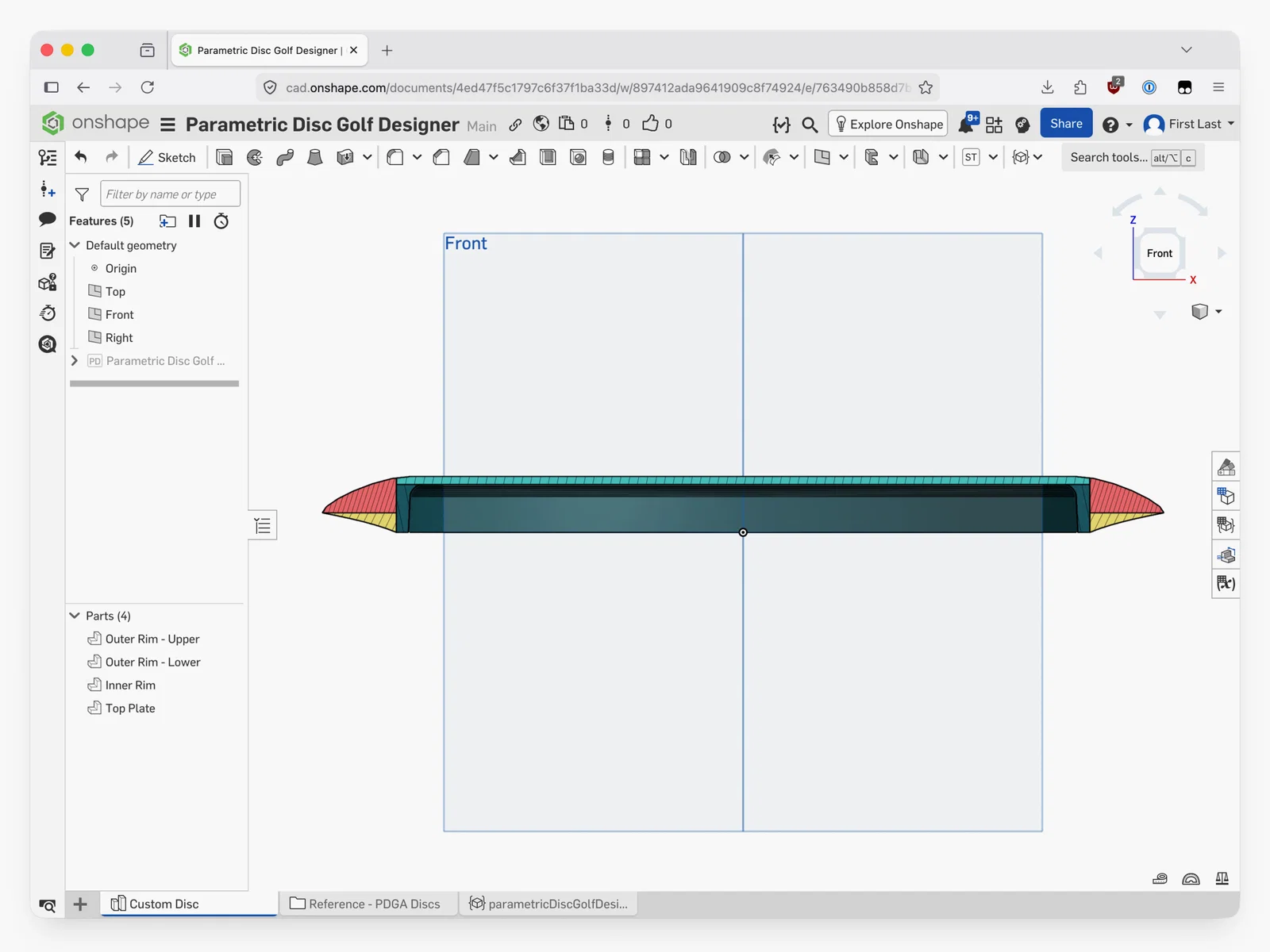

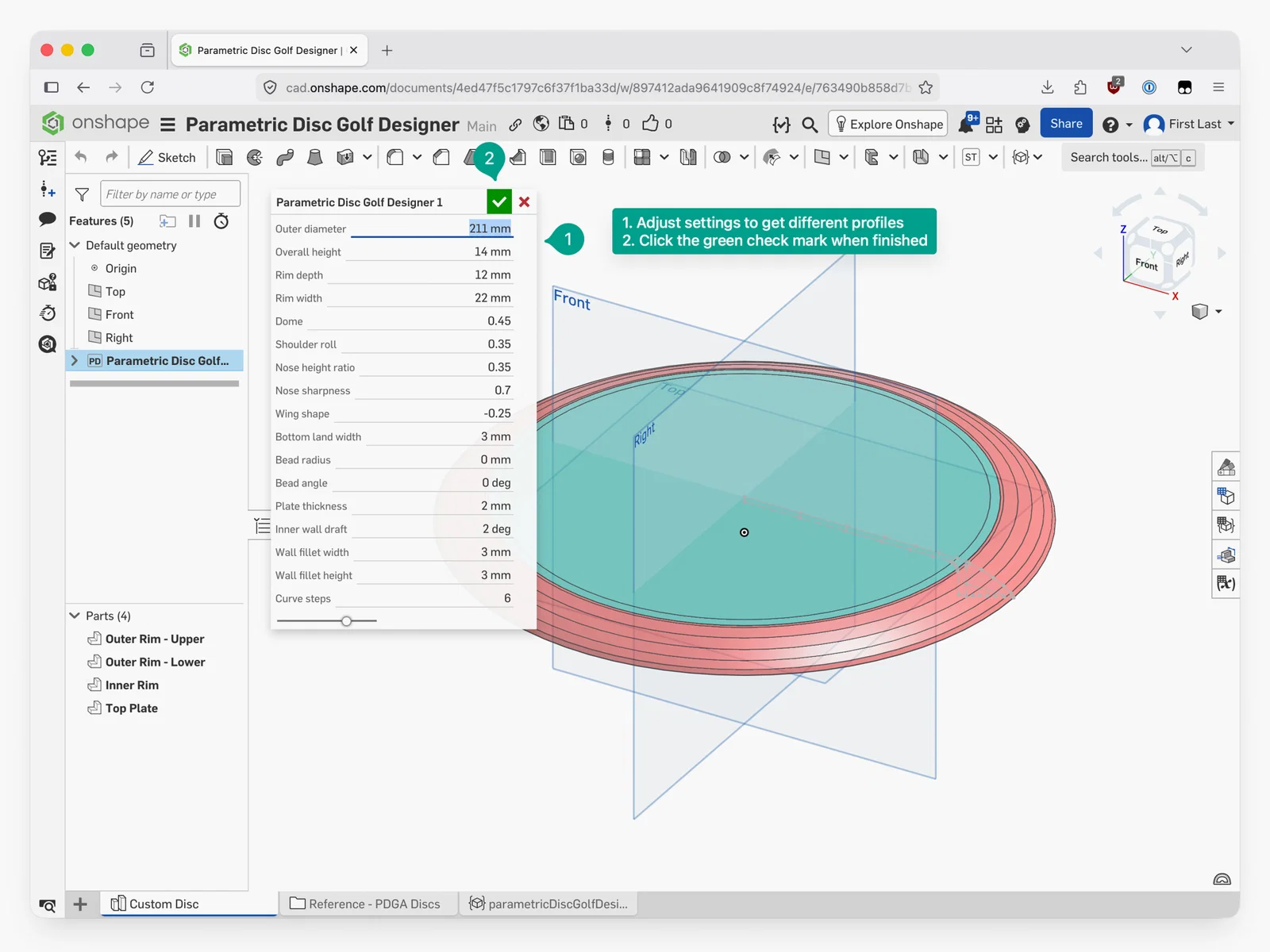

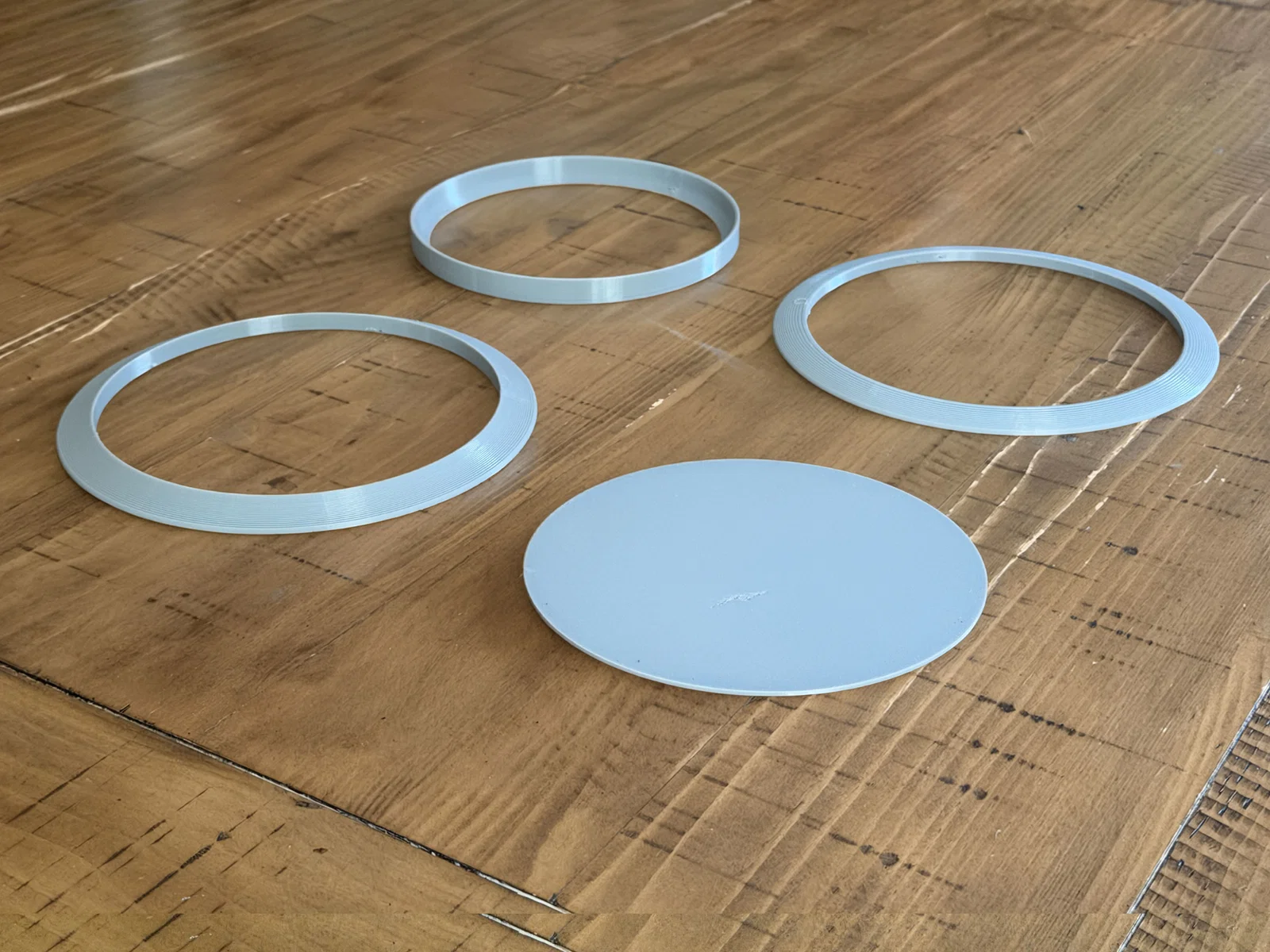

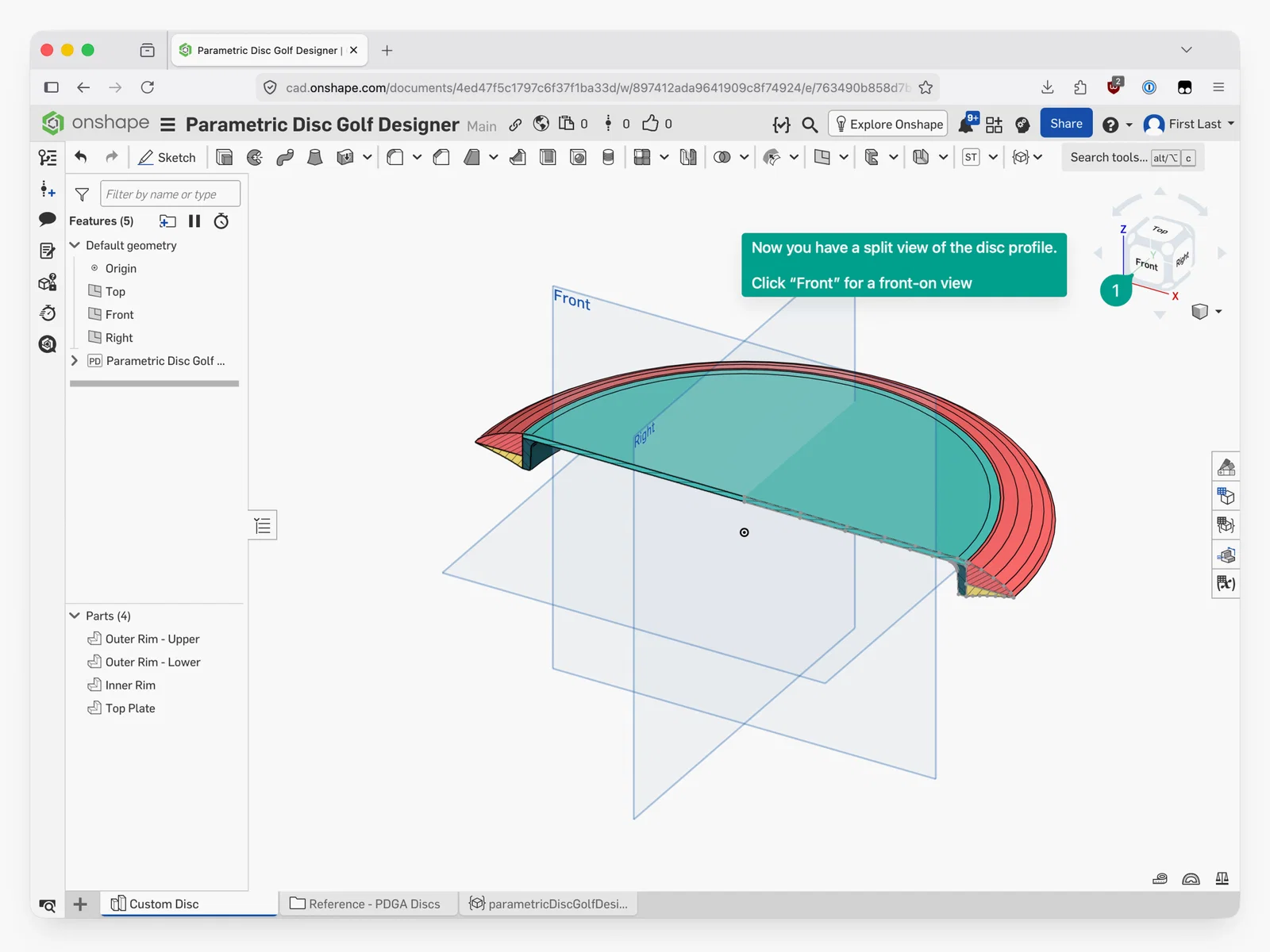

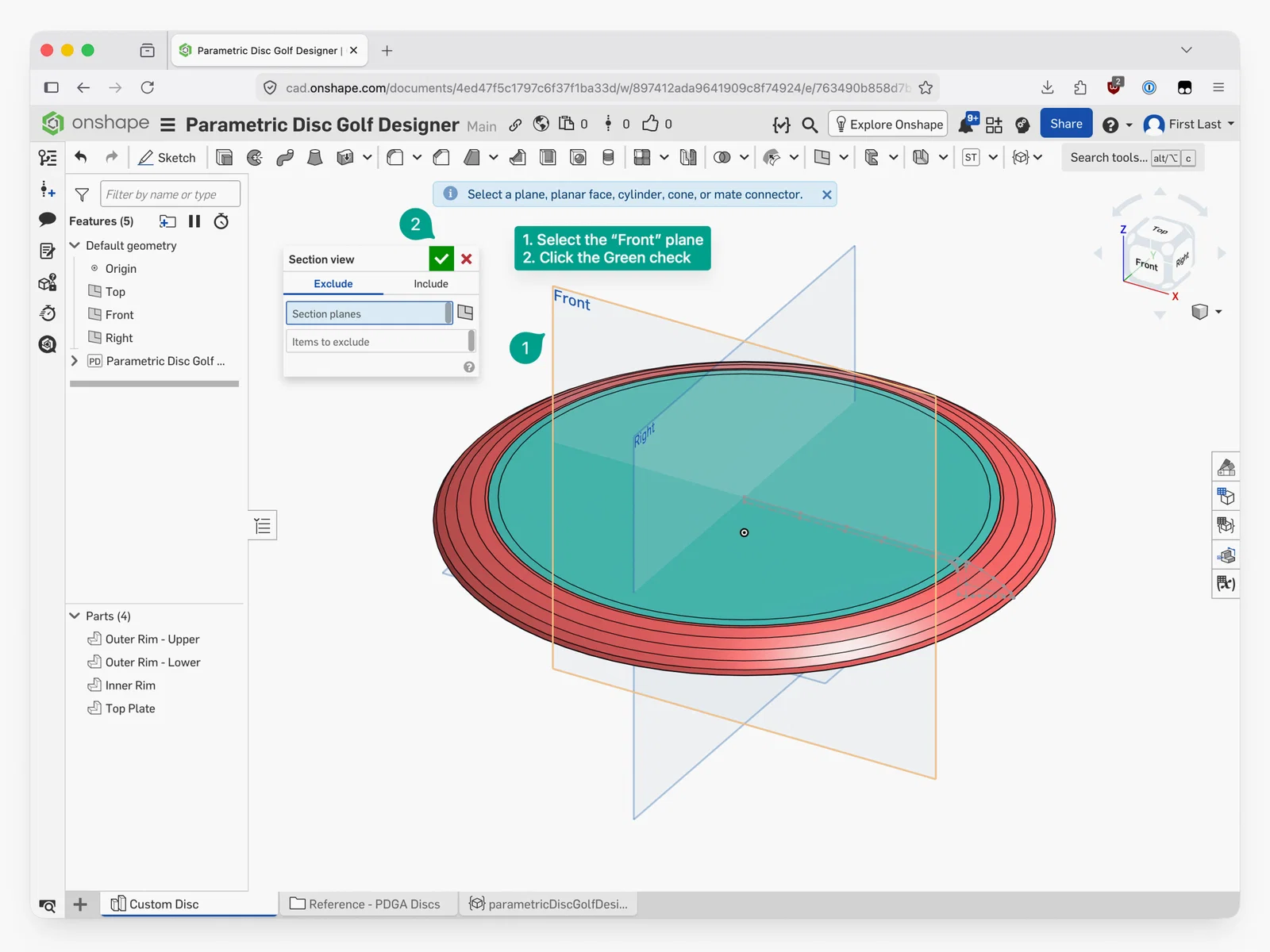

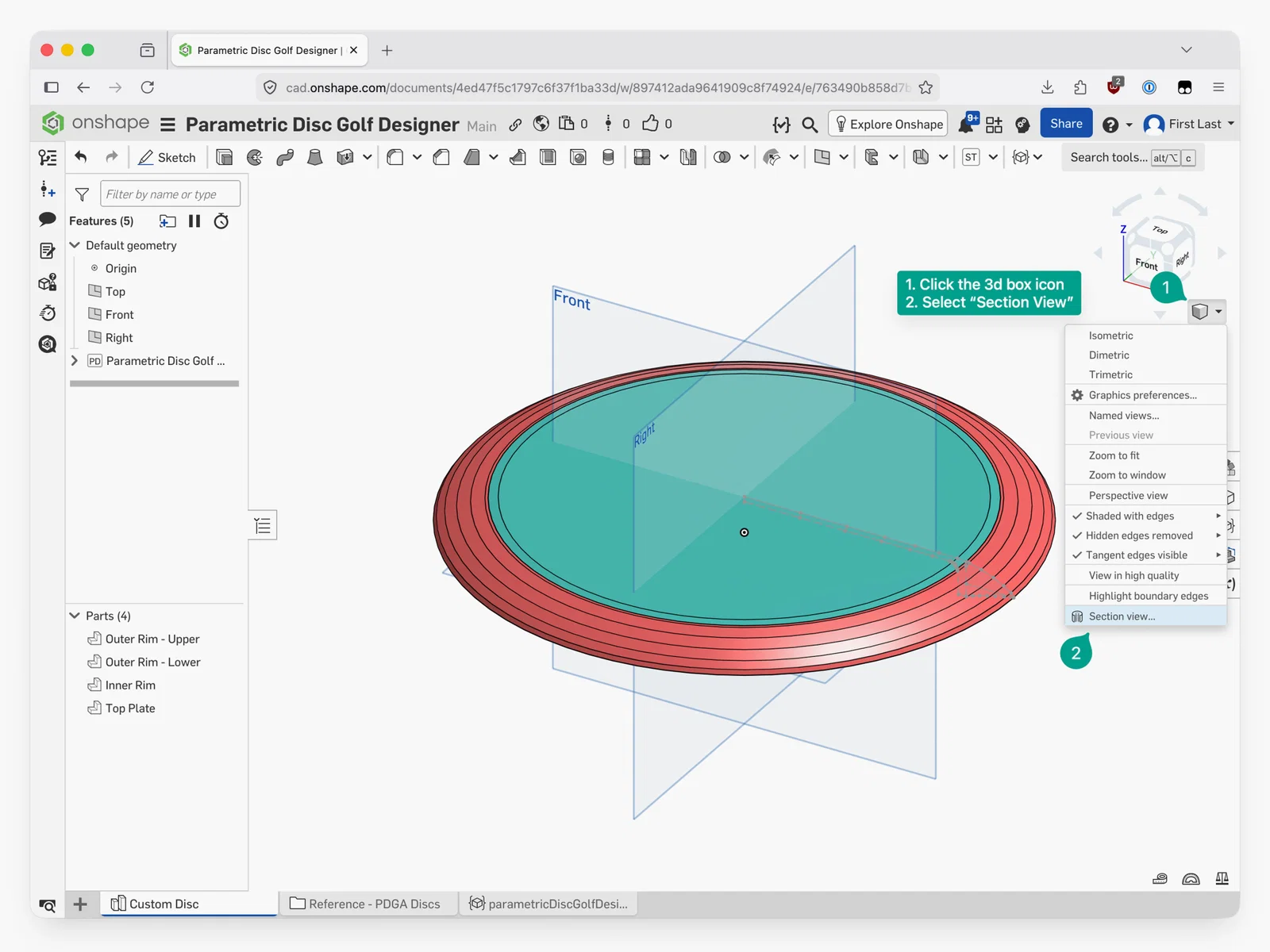

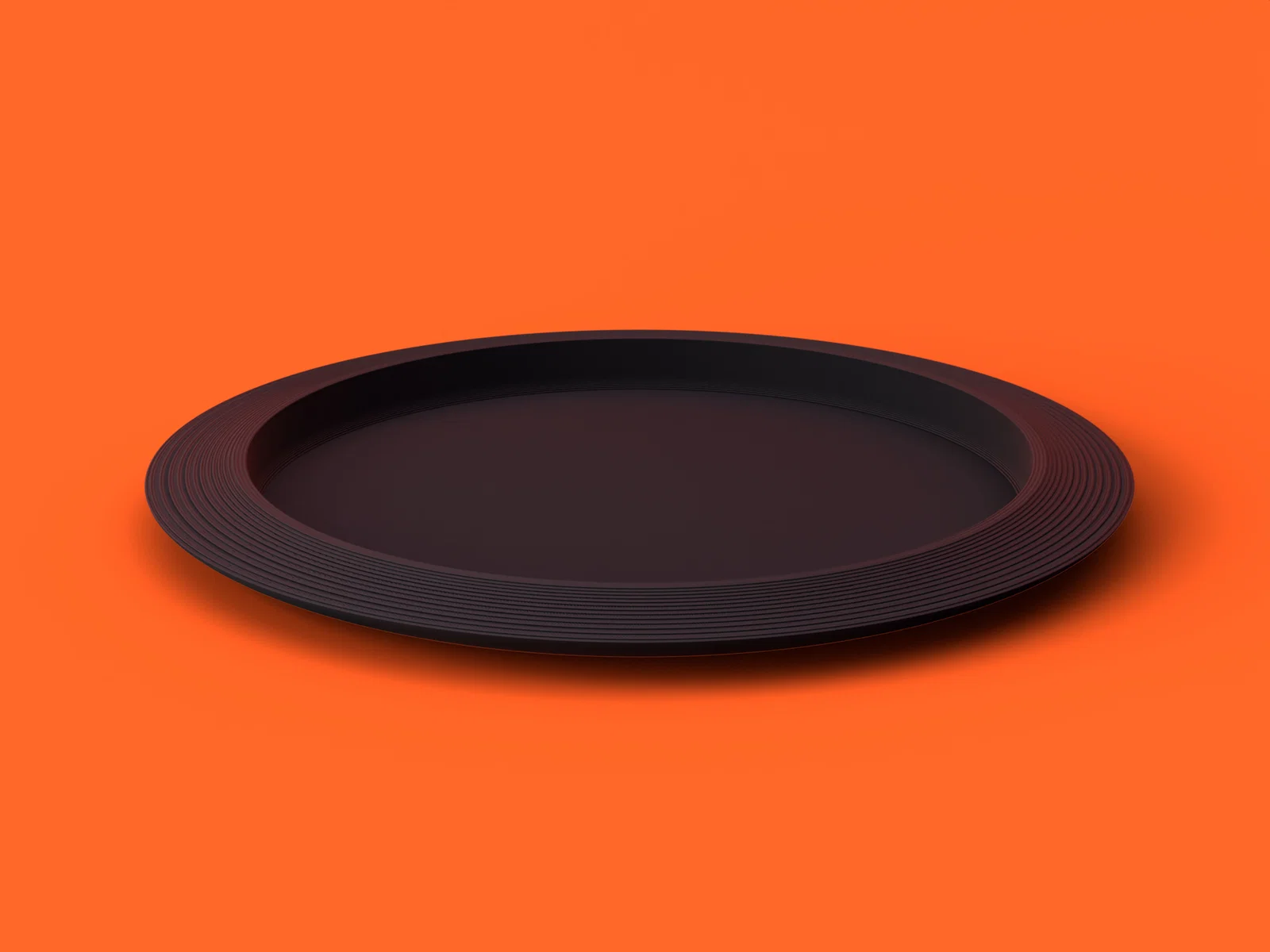

Giờ đây, bạn có thể tạo, điều chỉnh, xem trước và xuất đĩa trực tiếp trong Onshape, giúp việc tùy chỉnh kích thước và thử nghiệm các hình dáng khác nhau trở nên dễ dàng hơn nhiều. Tính năng này còn tự động chia đĩa thành bốn phần với bề mặt phẳng, giúp bạn in dễ dàng mà không cần dùng vật liệu support.

Hướng dẫn lắp ráp, cân nặng và xử lý sau khi in

Tóm tắt từ bài viết của Kitty Hawk

Tôi in tất cả các bộ phận bằng nhựa TPU 95A để đảm bảo độ bền. Tôi không khuyến khích dùng nhựa cứng vì rất dễ bị nứt.

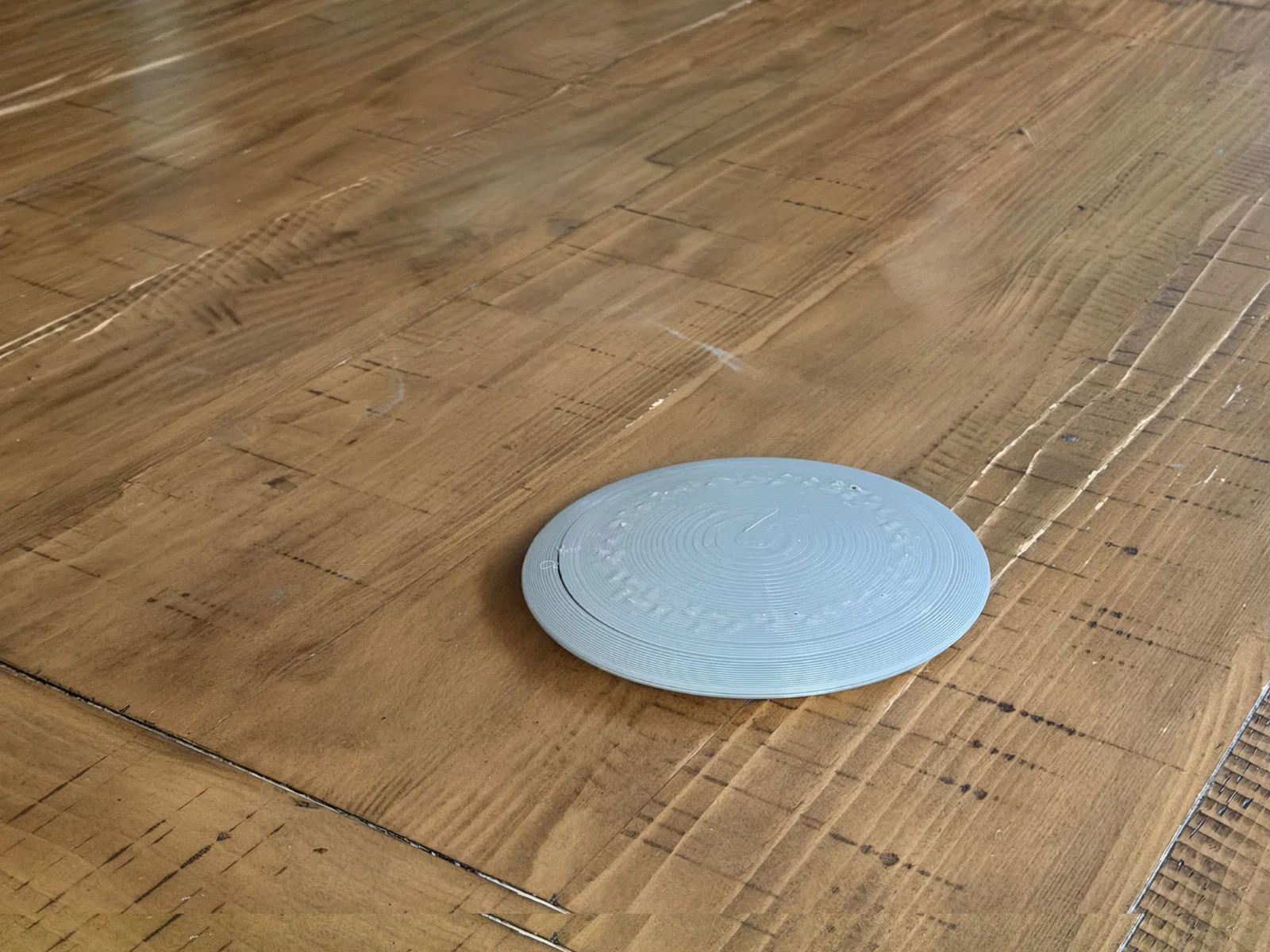

Để có trọng lượng chuẩn, bạn nên in file Top.stl, Bottom.stl và Inner.stl trước, cân thử, rồi điều chỉnh infill của file Plate.stl để đạt trọng lượng mong muốn. Tôi muốn đĩa nặng khoảng 170-175g, kết quả là 173g, rất hoàn hảo.

Một vài cài đặt gợi ý:

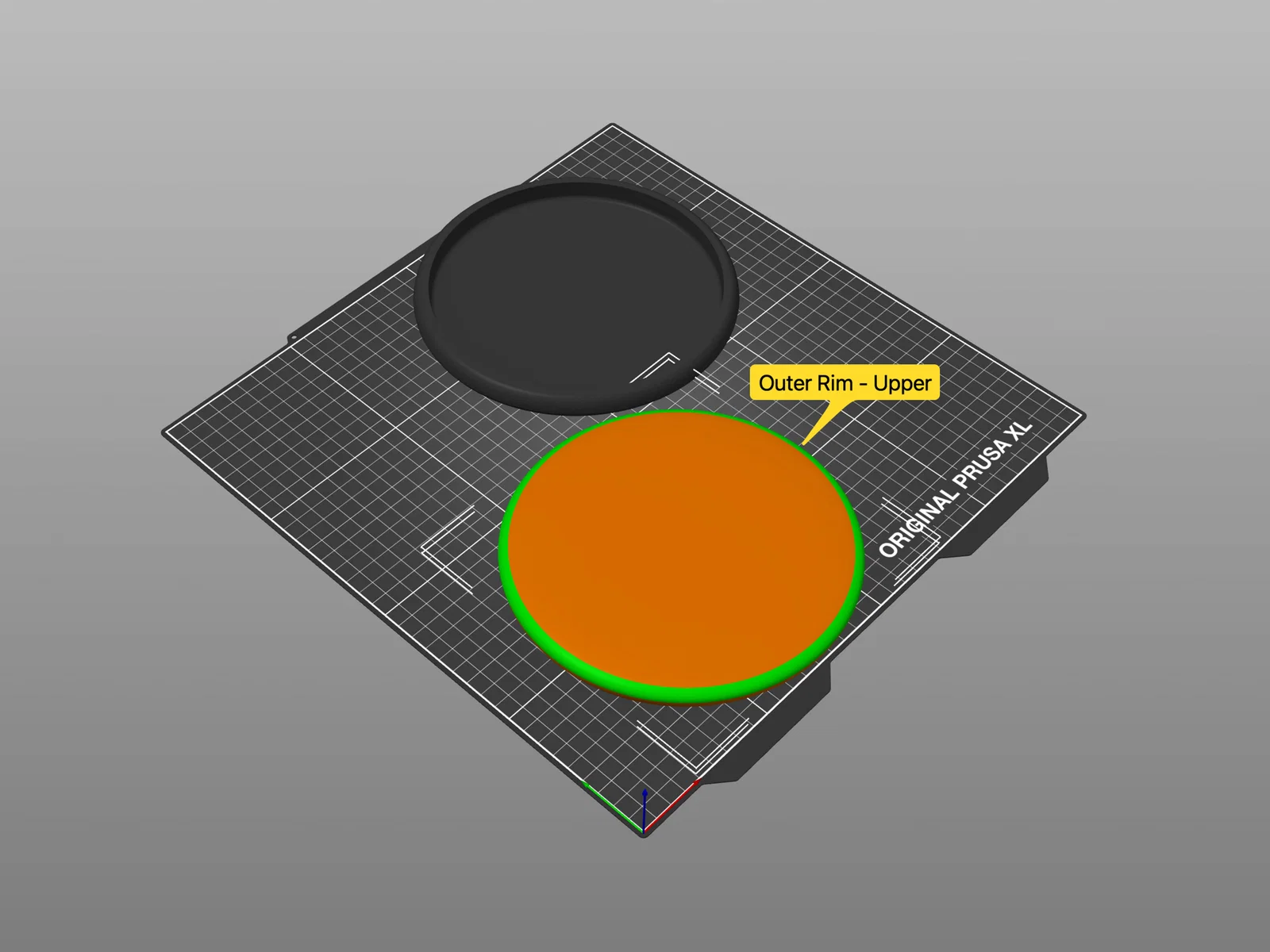

Outer Rim - Upper:

• Infill 35% kiểu gyroid
• 3+ tường (walls)
• Độ cao lớp in 0.15mm

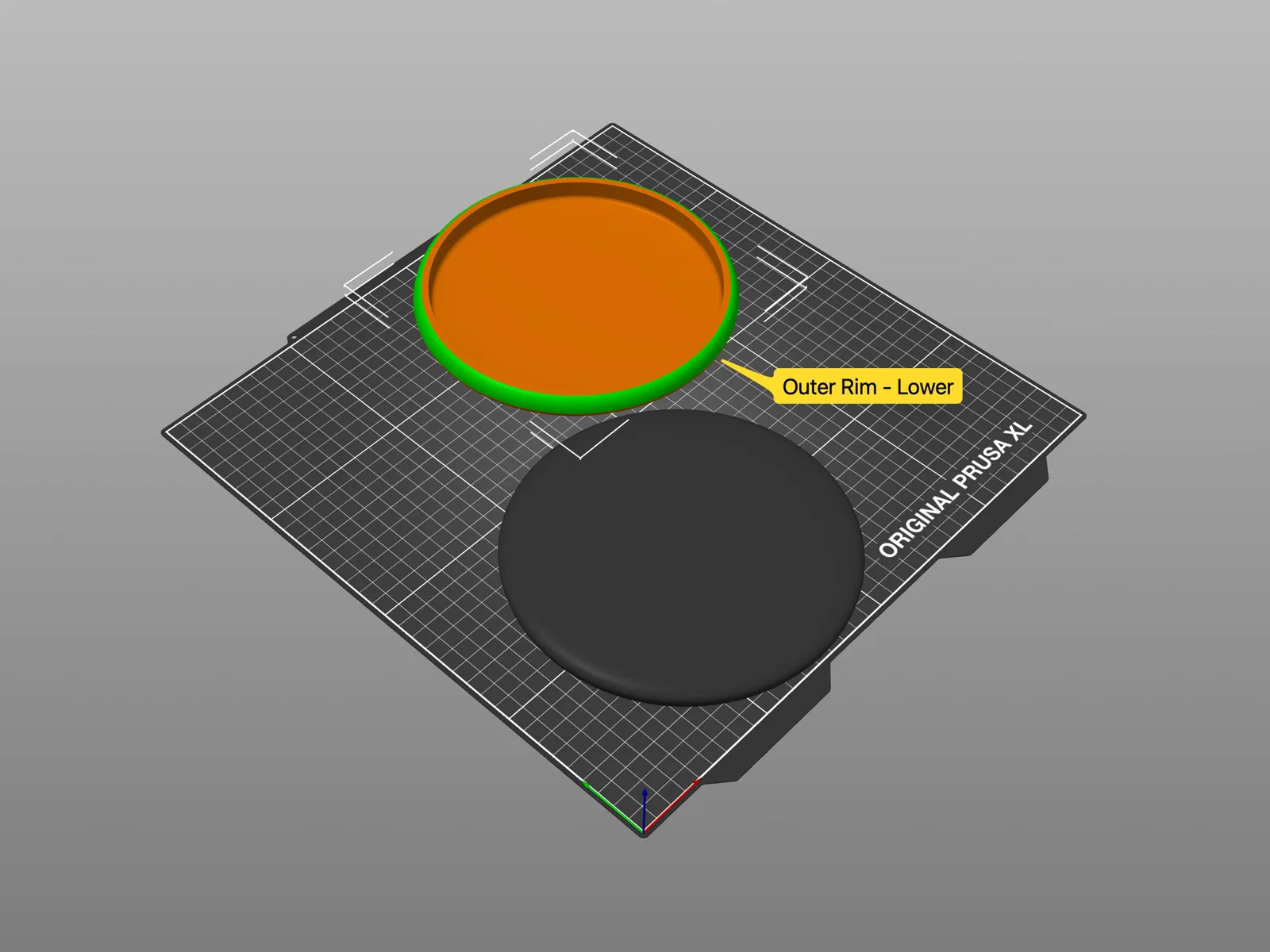

Outer Rim - Lower:

• Infill 35% kiểu gyroid
• 3+ tường (walls)
• Độ cao lớp in 0.15mm

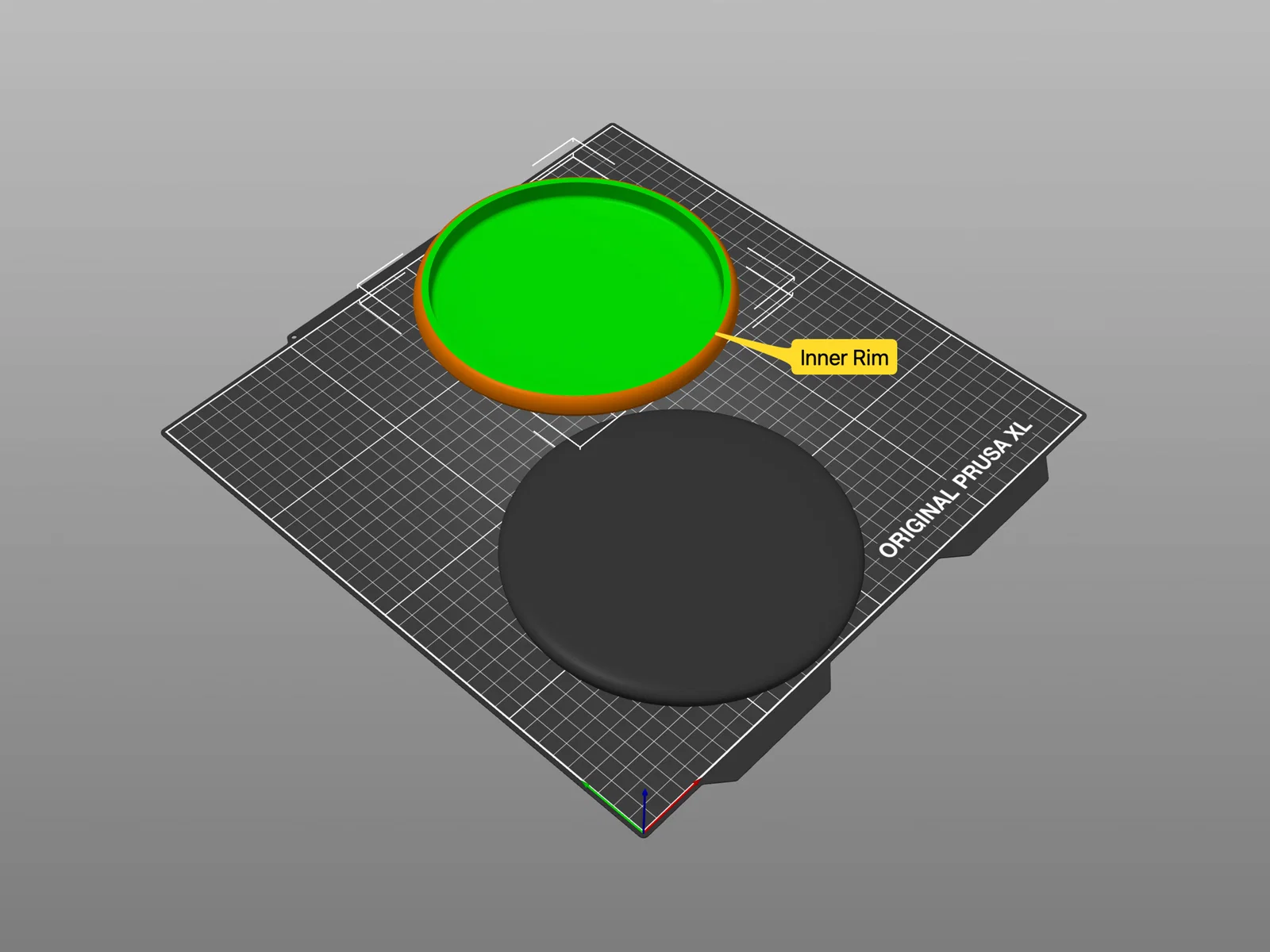

Inner Rim:

• Infill 30% kiểu gyroid
• 2 tường (walls)
• Độ cao lớp in 0.2mm

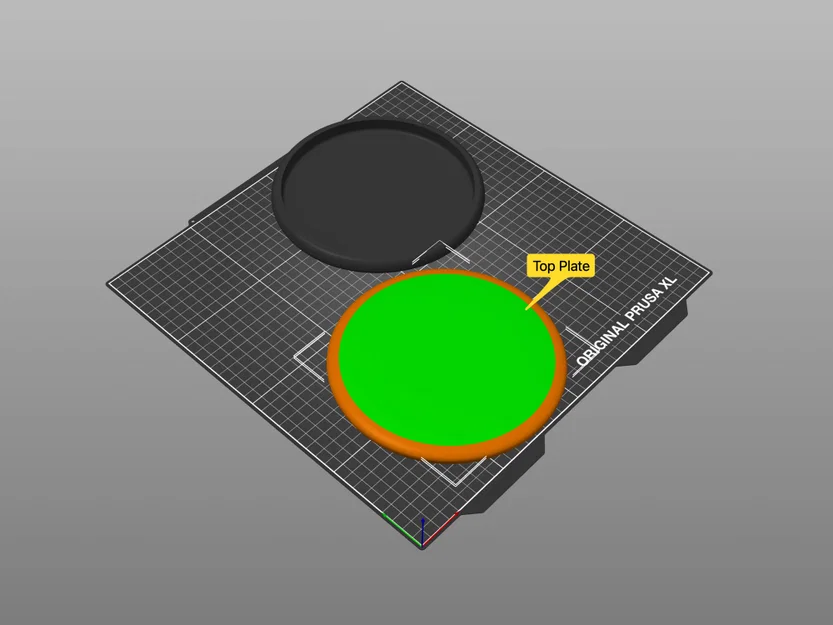

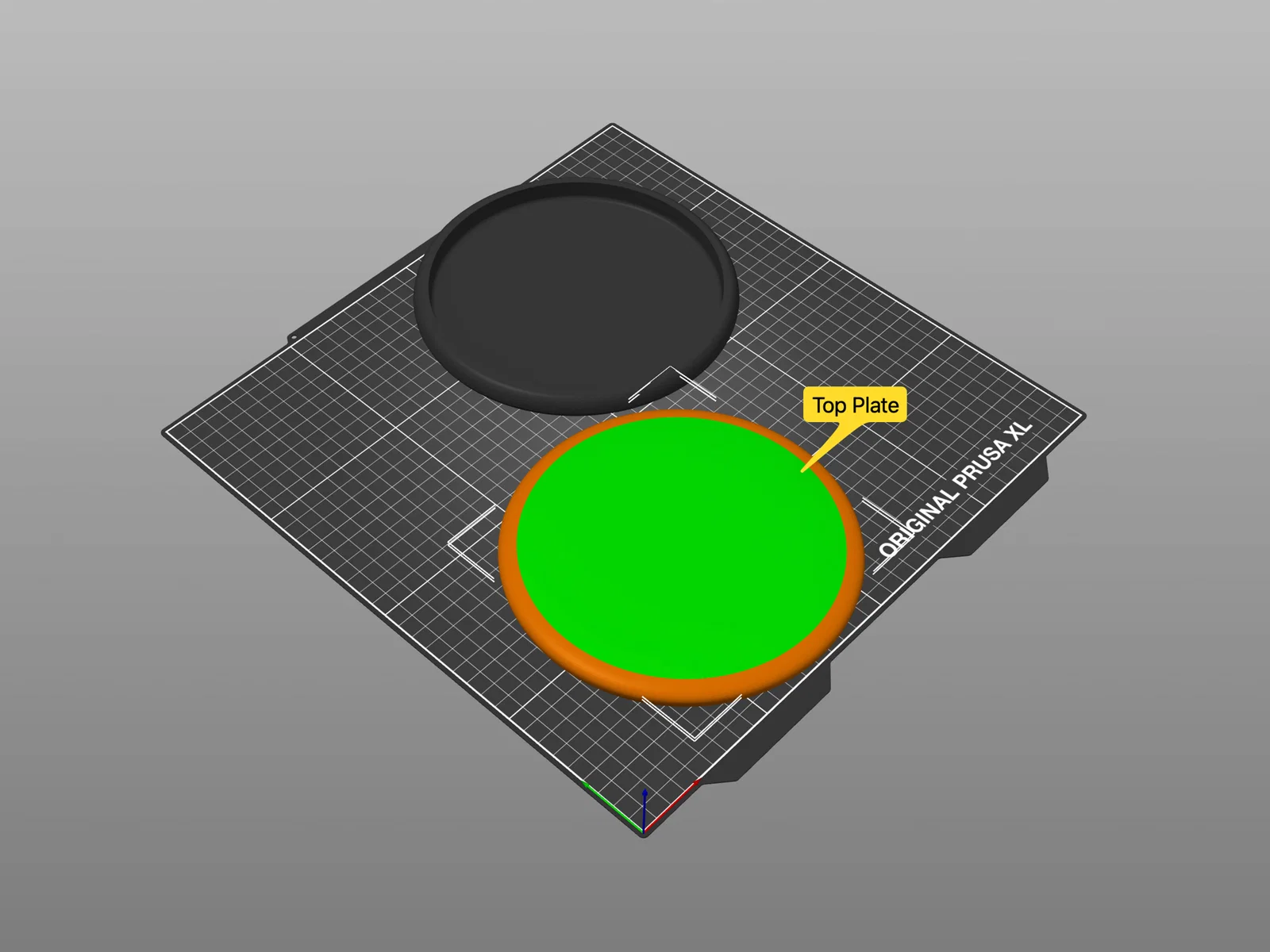

Top Plate:

• Infill 15-40% kiểu gyroid (tùy vào độ đặc của nhựa. Hãy in các phần khác trước rồi chỉnh lại infill để đạt cân nặng lý tưởng, như tôi là 173g)
• 2 tường (walls)
• Độ cao lớp in 0.15mm

Mẹo xử lý sau in:

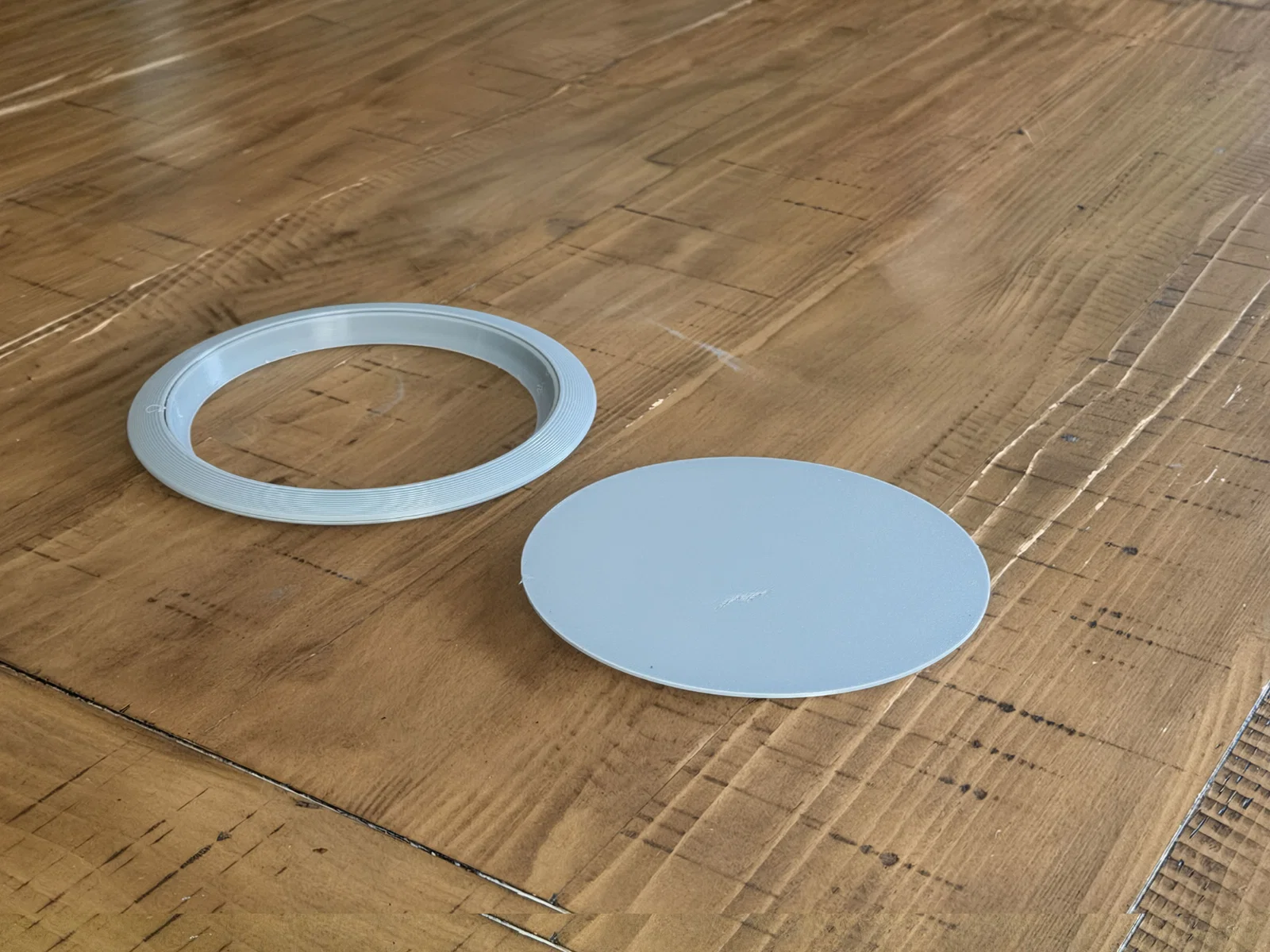

• Khi dán các mảnh lại, hãy đặt trên giấy nến để không bị dính xuống bàn.
• Dùng dụng cụ lấy bavia hoặc dao sắc để làm mịn vành trong, nếu không nó sẽ rất sắc.
• Dùng giấy nhám để loại bỏ keo thừa, tuy nhiên nhựa TPU khá khó chà nhám.

Tại sao có tag AI?

OpenAI Codex được dùng để chuyển đổi mã OpenSCAD sang Onshape FeatureScript. Tuy nhiên, không có AI nào được dùng để tạo ra các mô hình hoặc hình ảnh trong dự án này.
