WinCtrl Sim Pedestal Frame - Khung bệ buồng lái mô phỏng

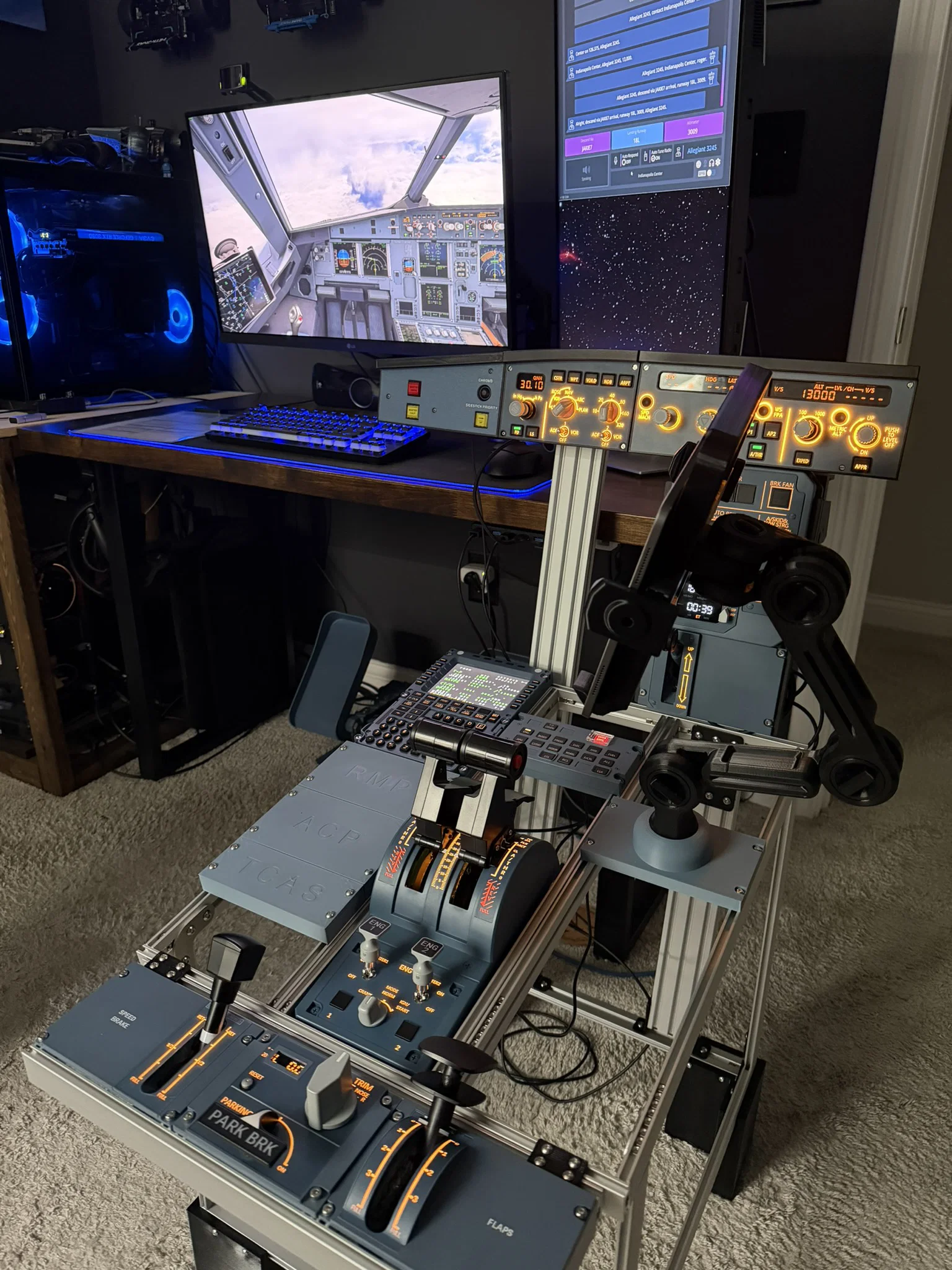

Chia sẻ tập tin thiết kế khung bệ (pedestal) A320 của WinCtrl. Mình đã bổ sung danh sách linh kiện (BOM) chi tiết và các ghi chú thực tế để giúp các bạn tự lắp ráp buồng lái dễ dàng hơn.
Mô tả
Những tập tin này do WinCtrl tạo ra và chia sẻ trên Github. Mình đăng lại ở đây kèm theo danh sách linh kiện (BOM) chi tiết cùng với các ghi chú dựa trên trải nghiệm thực tế của mình, ngoài ra mình cũng tách riêng các tệp step để mọi người dễ sử dụng hơn.
Nội dung từ Github:
WW SIM-Pedestal-Frame-Files
Đây là các tệp thiết kế khung bệ (pedestal) mã nguồn mở dành cho việc tự lắp ráp buồng lái. Lưu ý: Bố cục này yêu cầu bạn phải có thêm cáp SATA dài hơn bình thường. Mọi người cứ tự do tải về, tùy chỉnh và tạo ra phiên bản riêng của mình nhé. Chúc mọi người bay vui vẻ và bầu trời luôn trong xanh!
(Giấy phép MIT - áp dụng theo điều khoản gốc)
Ghi chú và danh sách linh kiện (BOM) của mình:
Danh sách linh kiện (BOM)
| Hạng mục | Số lượng | Ước tính giá (Tháng 5/2026) (USD) |
|---|---|---|
| EU1030-512mm | 10 | $12.658 |
| EU1030-385mm | 2 | $1.9058 |
| EU1030-314.20mm | 2 | $1.60 |
| EU1030-417mm | 4 | $3.20 |
| EU1030-97mm | 6 | $4.80 |
| EU2060-783mm | 1 | $4.7538 |
| Ke góc 90 độ cho 2020 | 28 | $17.99 |
| Đai ốc vuông M4 | 4 mỗi tấm | $5.99 |
| T-Nut M5 (2020) | Cần hơn 70 cái | $9.99 |
| Ốc M4x8mm | 4 mỗi tấm | $7.99 |
| Ốc M5x8mm | Dùng với T-Nut | $15.98 |
| Ốc M5x25mm | 4 mỗi thiết bị | $7.99 |
| Tổng | $94.85 (Phí ship từ JLCMC khoảng $152.90, tùy khu vực) |
Ghi chú
Bạn có thể cần thêm miếng đệm để lắp thanh 2060 vào ngàm FCU. Mình dùng loại của GxMech này.
Thiết kế gốc yêu cầu thanh 2060 dài 783mm làm cột dọc cho FCU và Gear Panel. Mình thấy độ dài này hơi ngắn để lắp vừa vặn mọi thứ, và chiều cao tổng thể cũng hơi thấp so với nhu cầu của mình. Vì vậy, tùy vào cấu hình của bạn mà có thể cần thay đổi độ dài các thanh chống (385mm & 314.2) và thanh 2060 dọc.
Mình đã thay đổi thiết kế trên bệ của mình bằng cách loại bỏ các khoảng trống giữa các phần để tiết kiệm diện tích, nhưng mình không chắc liệu có nên làm vậy lần nữa không vì nó làm hạn chế vị trí lắp các thanh dọc.
Mình có in 3D các ke góc bằng nhựa PETG, chúng hoạt động khá ổn dù vẫn hơi rung lắc. Hiện tại mình đã gia công lại các ke góc 90 độ bằng nhôm và độ cứng cáp của bệ tăng lên đáng kể.
