Giá đỡ BLtouch cho máy in Lulzbot Taz 6

Tác giả GregoryKetell_463183

Lượt tải
39
Lượt thích
5
Lượt coi
266

File 3 247,8 KB

  • Taz_6_BLtouch_Mount_v2_1767696697.3mf3MF · 202,4 KB
  • 4mm-spacer_1767696698.3mf3MF · 26,2 KB
  • BLtouch_2mm_spacer_1767696699.3mf3MF · 19,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#4090
Danh mục
Máy In 3D
Ngày đăng

Mô tả

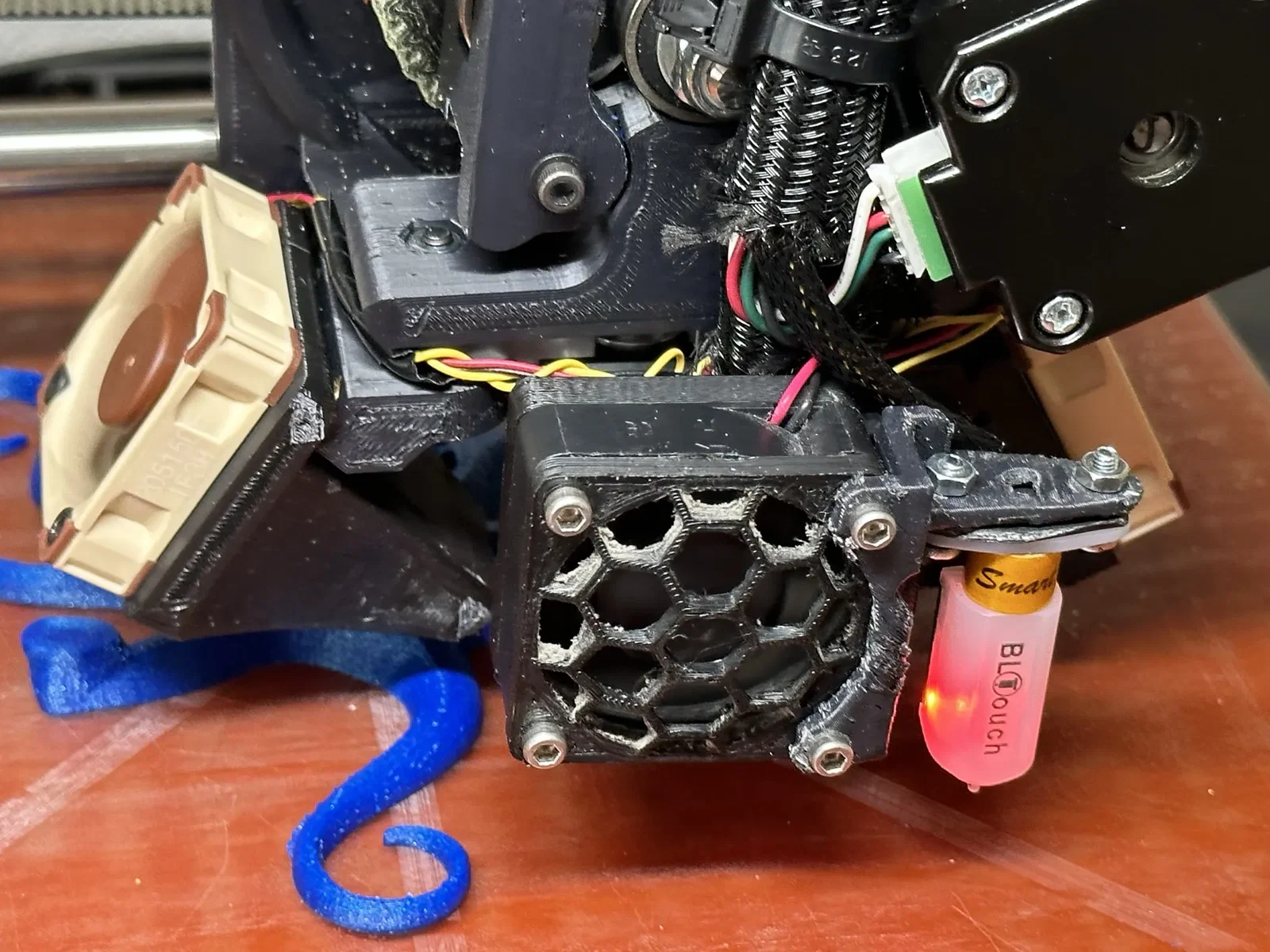

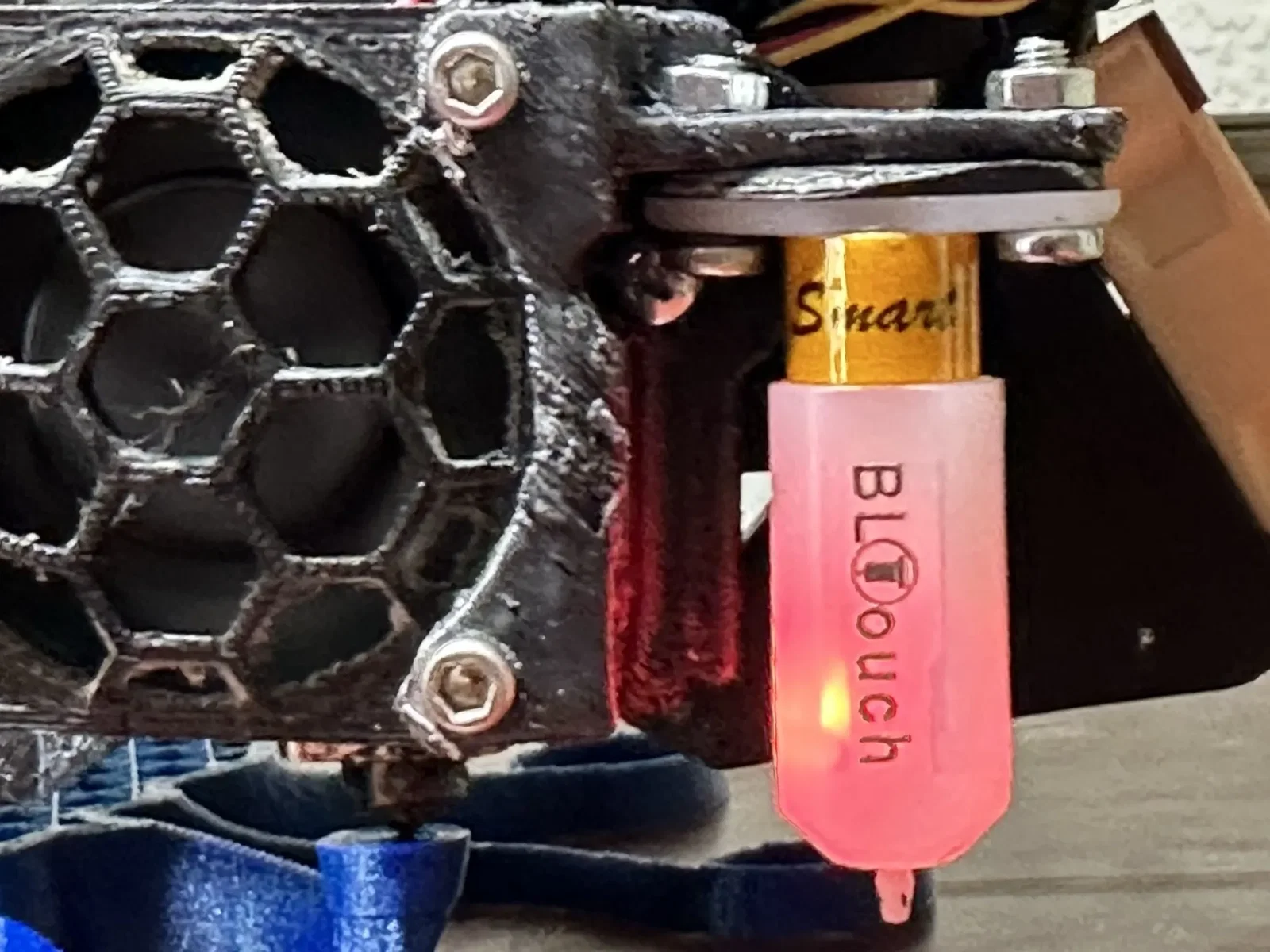

Đây là một giá đỡ cho BLtouch trên Lulzbot Taz 6 với một đầu đùn gốc. Nó được gắn vào ống dẫn quạt làm mát đầu nóng ở bên phải, được đặt gọn gàng và an toàn. Tôi đã xây dựng nó sau khi sử dụng thiết kế của người khác gắn vào ống dẫn làm mát bên trái và nó bị vướng vào máy in và gãy trong lần in đầu tiên sau khi lắp đặt. Một số lưu ý,

  • Chúng tôi có một tấm chắn quạt dày 4mm gắn vào ống dẫn, vì vậy nếu bạn không có cái đó, bạn sẽ cần in hai miếng đệm 4mm. - Vít gắn ống dẫn quyết định vị trí mà giá đỡ BLtouch có thể được đặt, vì vậy bạn sẽ cần một miếng đệm để hạ BLtouch xuống từ giá đỡ. Tôi đã bao gồm một miếng đệm 2mm mà hoạt động hoàn hảo cho hệ thống của tôi nhưng bạn có thể cần điều chỉnh. - Dễ nhất là gắn BLtouch vào giá đỡ rồi gắn giá đỡ vào ống dẫn quạt. T however, bạn cần phải chèn vít gắn ống dẫn quạt trước khi BLtouch nhận được vít bên trong đó. Vít gắn đó cần được thay thế bằng một vít dài hơn. Những thứ bổ sung bạn sẽ cần:

  • Vít gắn ống dẫn quạt M3x30. - Hai vít M3x10, đai ốc M3, và vòng đệm M3 để gắn BLtouch vào giá đỡ. - Hai vít M3x20 để gắn giá đỡ vào giá gắn quạt làm mát. - BLtouch

  • Firmware DrunkenOctopus từ Bạn phải là một patreon để nhận các nhị phân đã được xây dựng sẵn nhưng nó thực sự xứng đáng với số tiền. Tôi không liên quan, chỉ là một khách hàng hài lòng. Các khoảng cách cảm biến trên hệ thống của tôi: X35. 01 Y-48. 99 Z-1. 65 ; (mm)

ps, vui lòng bỏ qua quạt bẩn và chất lượng in kém. Lulzbot lúc đó đang trong tình trạng rời rạc nên tôi đã phải sử dụng máy in chưa được điều chỉnh của mình để làm nó.
