Giá đỡ cảm biến sợi nhựa phía sau cho INDX

Tác giả KingNothing_574554

Lượt tải
12
Lượt thích
21
Lượt coi
702

File 4 275,3 KB

  • filament_sensors_holder_1783582105.3mf3MF · 69,5 KB
  • PTFE_tubes_holder_1783582105.3mf3MF · 90,6 KB
  • PTFE_tubes_holder_-_extender_1783582106.3mf3MF · 38,2 KB
  • PTFE_tubes_holder_-_top_cap_1783582107.3mf3MF · 77 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

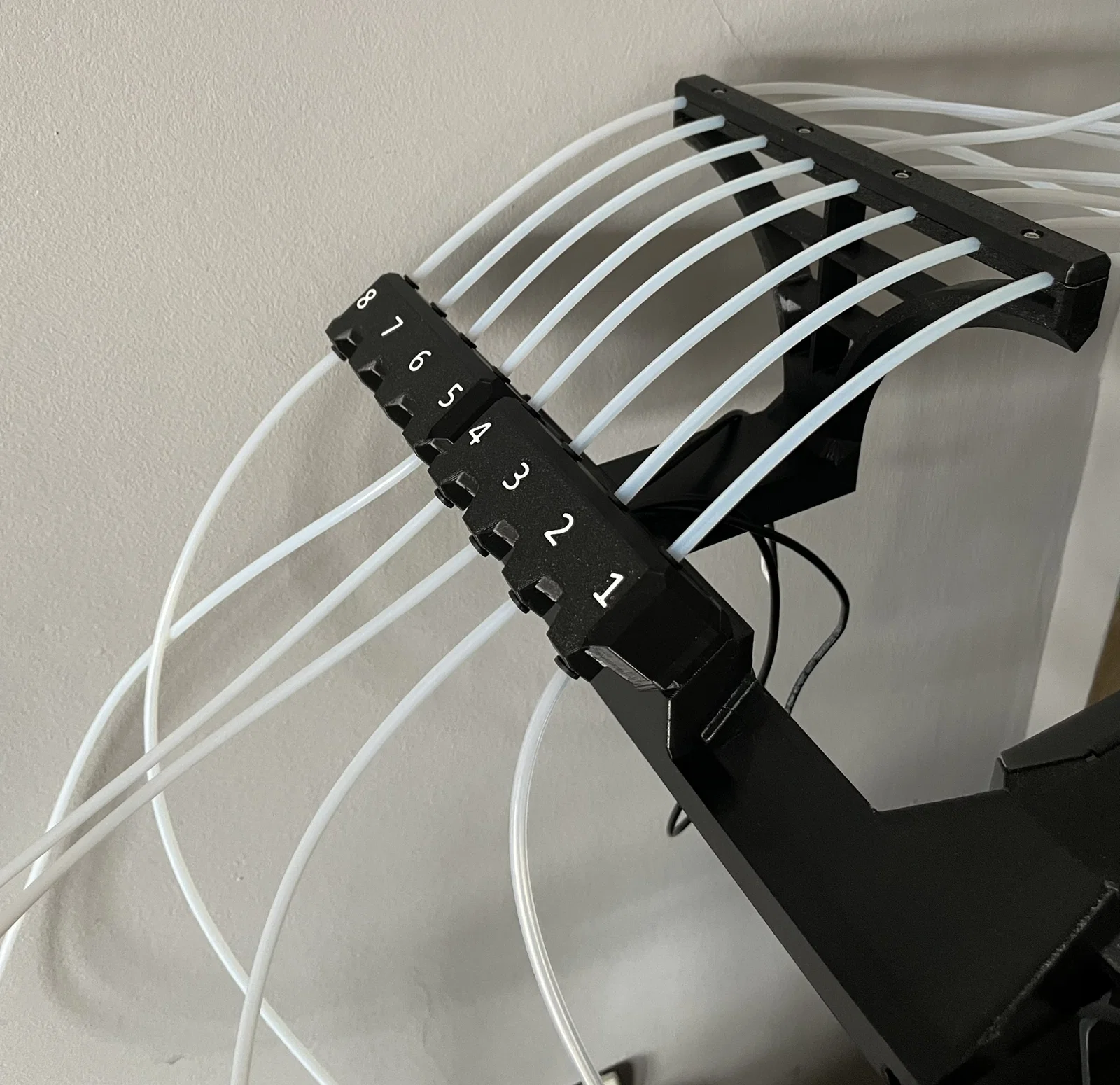

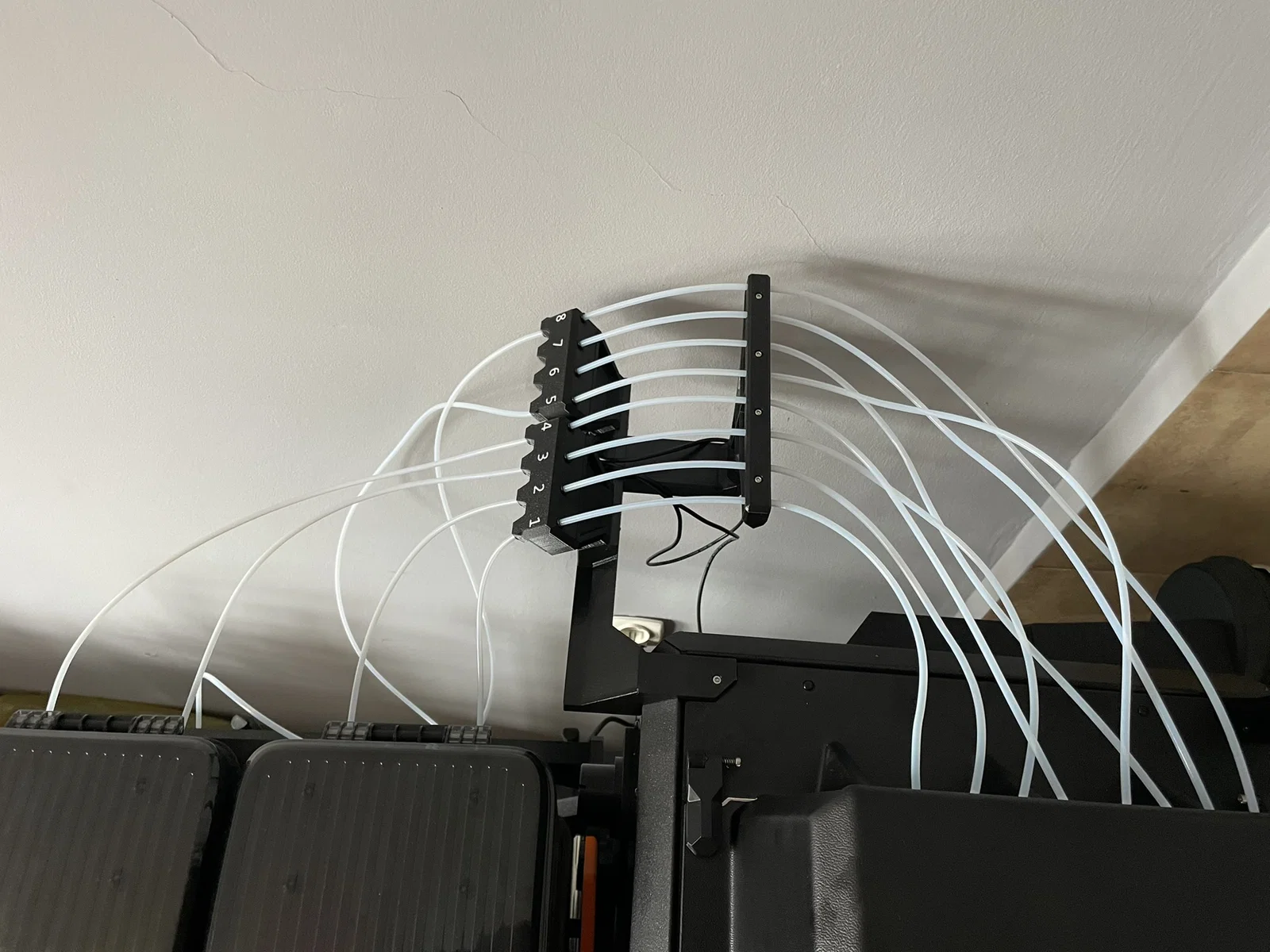

Đây là thiết kế của mình về giá đỡ cảm biến sợi nhựa ở phía sau. Bạn có thể lắp nó vào vị trí của giá đỡ ống PTFE bên trái nguyên bản hoặc lật ngược (mirror) nếu muốn lắp ở phía bên phải.

Bạn sẽ cần 2 đai ốc vuông M3 và 2 vít M3x10 để gắn giá đỡ ống PTFE vào giá đỡ cảm biến sợi nhựa, 4 vít M3x6 để cố định nắp trên, và thêm 1 vít M3x5 để gắn giá đỡ vào mặt bên của máy in. Bạn hãy tận dụng các ốc vít còn lại từ linh kiện gốc nhé.

Khi in, hãy để nguyên hướng đặt như file và sử dụng thêm hỗ trợ (support) cho giá đỡ cảm biến sợi nhựa và giá đỡ ống PTFE.

Xem thêm các cảm biến sợi nhựa đã được mình cải tiến tại đây:

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mf
Số file mô hình
4
Tổng dung lượng
275,3 KB
File lớn nhất
90,6 KB
