Hệ thống Gắn Phụ kiện MOLLE Panel Mô-đun

Cảm ơn @lendres_28957 vì mẫu thiết kế Hirth Joint tuyệt vời.

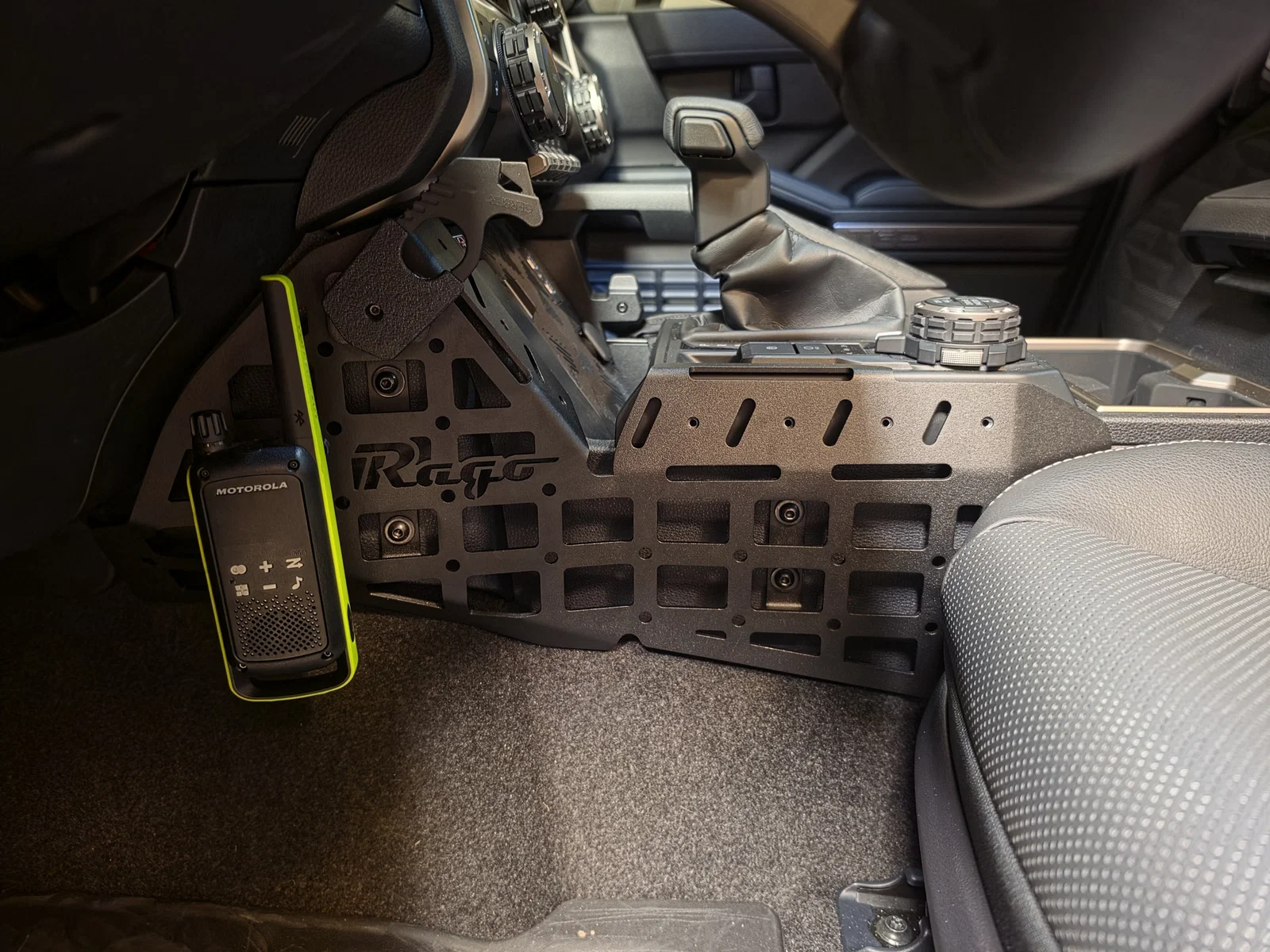

Đây là hệ thống gắn phụ kiện in 3D mô-đun được thiết kế cho các bảng MOLLE sử dụng các lỗ cắt hình chữ nhật kích thước 1.5 in × 1.0 in × 1/8 in (38.1 × 25.4 × 3.2 mm), bao gồm cả các tấm MOLLE của Rago Fabrication và các loại bảng khác có cùng kích thước khe.

Hệ thống dựa trên một tấm đế khóa đa năng, giúp gắn chắc chắn vào các lỗ cắt trên bảng đồng thời cung cấp giao diện gắn kết tiêu chuẩn. Mỗi tấm đế có lưới gắn với tâm cách nhau 7 mm, tương thích với heat-set threaded insert loại ruthex RX-M3×5.7 mm và ốc vít M3 socket head cap, cho phép bạn lắp đặt, di chuyển hoặc thay thế phụ kiện mà không cần phải chỉnh sửa phần đế. Các heat-set insert này tạo ra ren kim loại bền bỉ, chịu được việc tháo lắp nhiều lần, đảm bảo độ cứng cáp cần thiết cho các phụ kiện trên xe.

Các phụ kiện hiện có bao gồm:

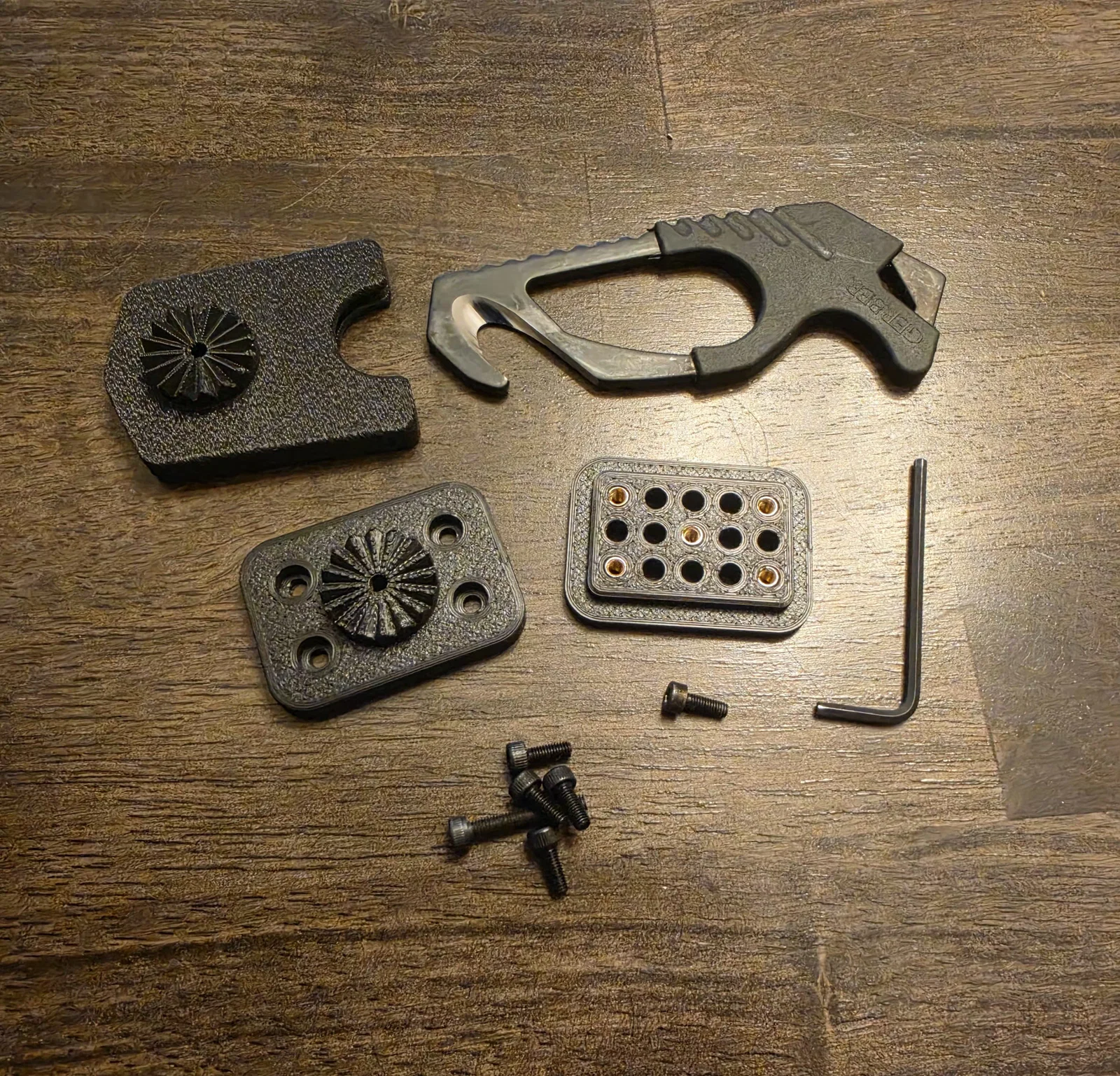

• Bao đựng dao cắt dây an toàn Gerber góc điều chỉnh được, cho phép đặt dao ở góc rút thuận tiện nhất để lấy nhanh.

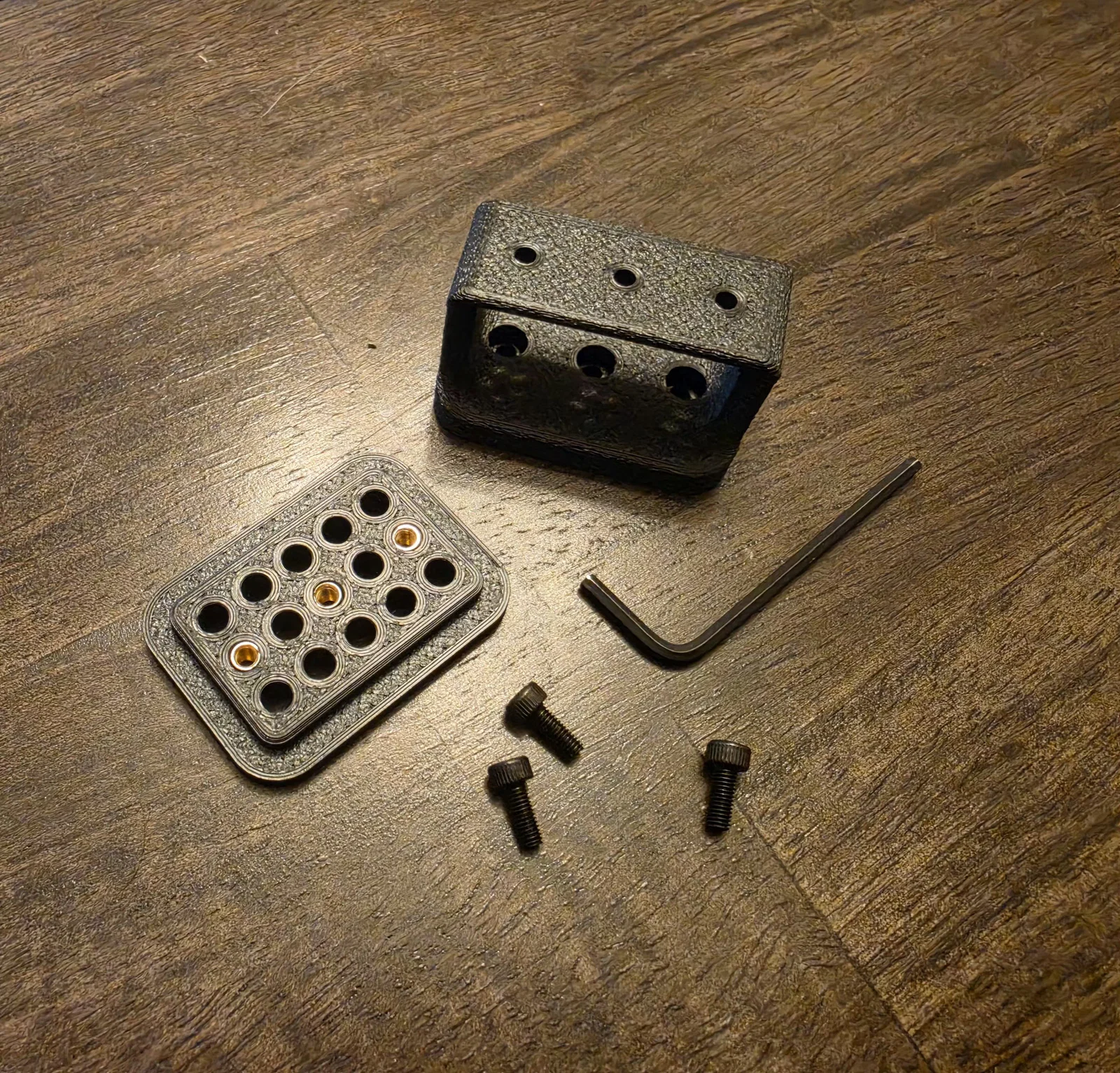

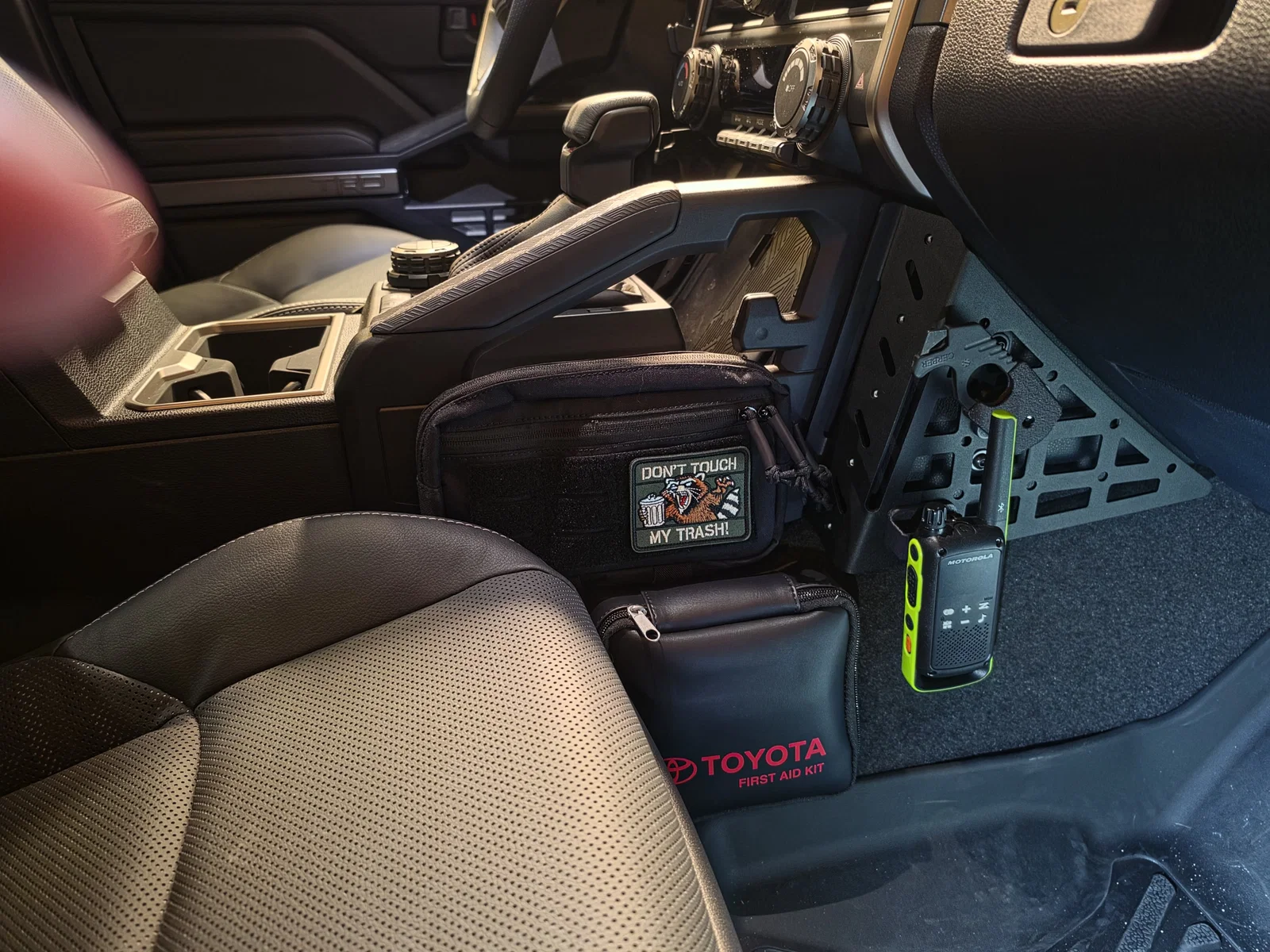

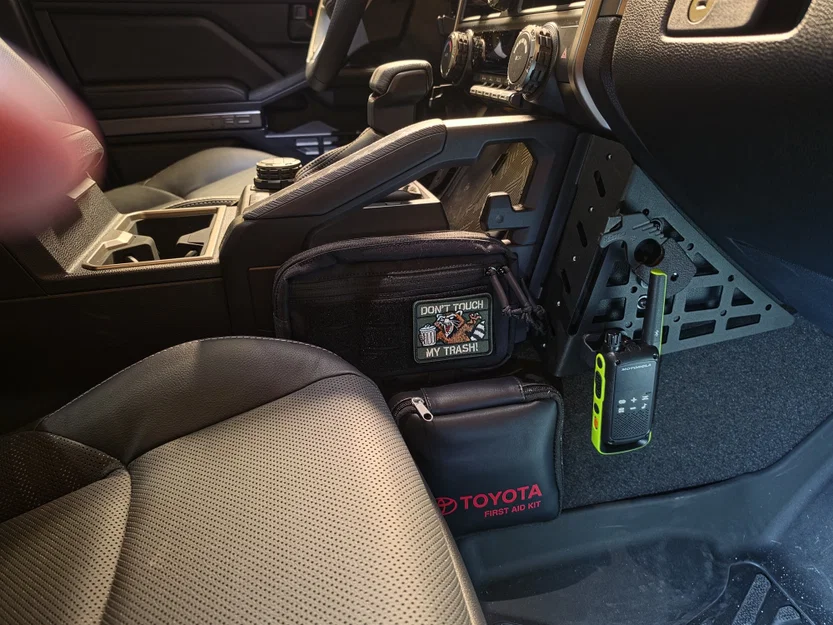

• Giá gắn bộ đàm, cung cấp điểm gắn chắc chắn cho các loại bộ đàm cầm tay trong khi vẫn tương thích với giao diện tấm đế chung.

Cấu trúc mô-đun giúp bạn dễ dàng thiết kế thêm các phụ kiện khác sử dụng cùng kiểu gắn, tạo ra một hệ sinh thái các giá đỡ có thể hoán đổi cho nhau, rất hữu ích cho các hoạt động off-road, overlanding, ứng cứu khẩn cấp và sắp xếp đồ đạc trên xe hàng ngày.

Tính năng

• Tương thích với các bảng MOLLE sử dụng khe hình chữ nhật 1.5" × 1" × 1/8".
• Thiết kế dựa trên các bảng MOLLE của Rago Fabrication, dự kiến tương thích với các loại bảng khác có cùng kích thước.
• Tấm đế đa năng với lưới gắn ren tâm 7 mm.
• Sử dụng RX-M3×5.7 mm heat-set insert và ốc vít M3 socket head cap để có các kết nối bền bỉ và dễ bảo trì.
• Hệ sinh thái phụ kiện mô-đun với các giá gắn có thể thay đổi linh hoạt.
• Hoàn toàn có thể in 3D mà không cần phần cứng chuyên dụng nào ngoài heat-set insert và ốc vít M3 tiêu chuẩn.

Ý tưởng cho tương lai

• Giá gắn ngàm Safariland holster
• Kẹp giữ dây chun (Bungee Cord)
• Giá gắn đèn pin

Linh kiện cần thiết

• RX-M3x5.7 Threaded Inserts 3 đến 5 chiếc cho mỗi tấm đế
• M3 x 16mm 12.9 Grade Alloy Steel Hex Socket Head Cap Screws 1 chiếc cho bao đựng xoay
• M3 x 8mm 12.9 Grade Alloy Steel Hex Socket Head Cap Screws 3 đến 5 chiếc cho mỗi tấm mặt trước
• Đầu hàn cho Threaded Insert
